W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skoda Kamiq i Scala z lat: 2021.

Skoda Kamiq i Scala to dwa popularne modele marki Skoda, które w 2021 roku przeszły pewne zmiany. W porównaniu do poprzednich wersji, pojazdy zostały nieznacznie zmodernizowane, co wpłynęło na ich wygląd, wyposażenie i technologie.

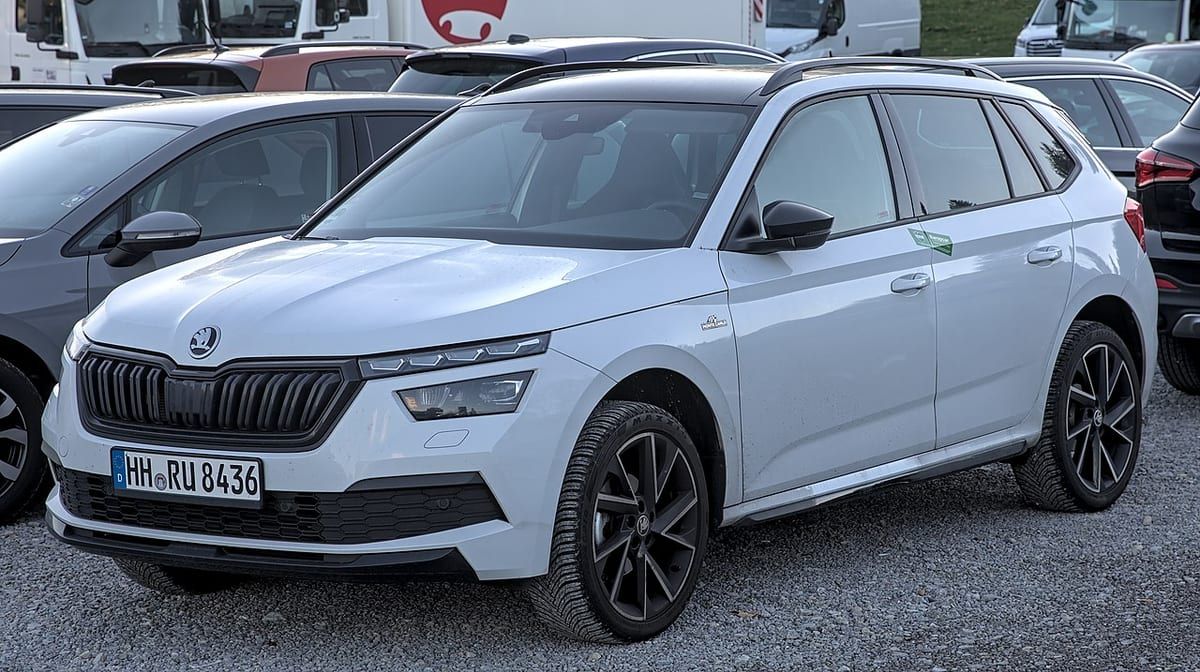

Skoda Kamiq to miejski SUV, który debiutował na rynku europejskim w 2019 roku. W 2021 roku model przeszedł drobny facelifting, który wprowadził m.in. nowy wygląd reflektorów LED z dynamicznymi kierunkowskazami, nowe wzory felg i nowe opcje kolorystyczne nadwozia. Wewnątrz z kolei pojawiły się nowe materiały wykończeniowe, a także ulepszono system multimedialny i dodano nowe funkcje związane z łącznością. Wariant Monte Carlo oferuje nowy, bardziej sportowy wygląd z ciemnymi akcentami i dodatkami.

Skoda Scala to natomiast kompaktowy hatchback, który także pojawił się na rynku w 2019 roku. W 2021 roku Scala przeszła podobne zmiany jak Kamiq, m.in. otrzymała nowe reflektory LED z dynamicznymi kierunkowskazami, nowe wzory felg i nowe opcje kolorystyczne nadwozia. Wewnątrz pojawiły się nowe materiały wykończeniowe, a także ulepszono system multimedialny i dodano nowe funkcje związane z łącznością. Wariant Monte Carlo oferuje nowy, bardziej sportowy wygląd z ciemnymi akcentami i dodatkami.

Oba modele oferują szeroką gamę silników, w tym benzynowe, diesel oraz hybrydowe typu mild hybrid. Wszystkie wersje wyposażone są w system Start-Stop oraz regenerację energii podczas hamowania, co wpływa na ich oszczędność paliwa i emisję CO2.

Zobacz także:  Skoda Superb I (2005) - schematy bezpieczników i przekaźników

Wnętrze pojazdów wyróżnia się dobrym wykonaniem, zastosowaniem wysokiej jakości materiałów oraz przestronnym i ergonomicznym układem elementów. W obu modelach zastosowano również szereg nowoczesnych technologii, takich jak system multimedialny z ekranem dotykowym, systemy bezpieczeństwa i asysty kierowcy, a także łączność z internetem dzięki systemowi SmartLink.

Podsumowując, Skoda Kamiq i Scala to modele, które w 2021 roku przeszły nieznaczne modernizacje, co wpłynęło na ich wygląd i wyposażenie. Oba pojazdy oferują szeroką gamę silników oraz nowoczesne technologie, co czyni je atrakcyjnymi wyborami w swoich kategoriach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

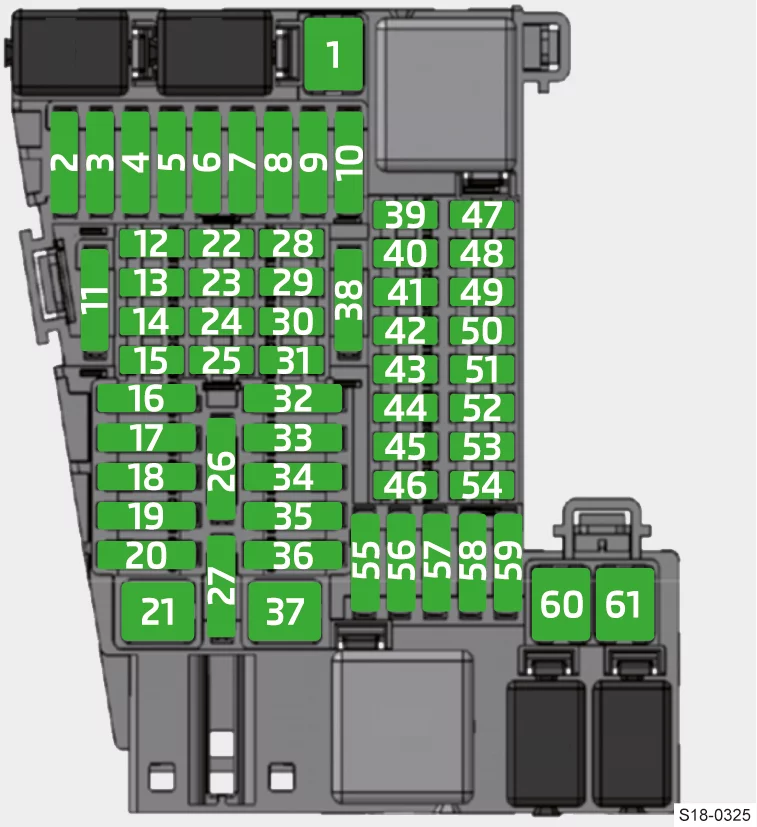

Panel przyrządów

Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Naciśnij przycisk i otwórz tacę, wyciągnij tacę, ciągnąc ją do siebie.

Skoda Kamiq i Scala (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Hak holowniczy

2

Oświetlenie pojazdu – strona lewa

3

wzmacniacz muzyki

4

Układ zmywania reflektorów

5

Dach przesuwno-uchylny

6

Centralny zamek, spryskiwacz szyby przedniej, wycieraczka tylnej szyby

7

ogrzewanie tylnych siedzeń

8

Climatronic

9

Oświetlenie pojazdu – strona prawa

10

Hak holowniczy

11

Elektryczna pokrywa bagażnika

12

ogrzewanie kierownicy

13

Przełącznik świateł, złącze diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą, ogrzewanie przedniej szyby

14

Spryskiwacze szyb

15

tablica rozdzielcza, numer alarmowy

16

Oświetlenie pojazdu – strona prawa

17

Elektryczne szyby – prawa strona

18

wycieraczki przednie

19

urządzenie Infotainment

20

Ogrzewanie szyby tylnej

21

SCR (AdBlue®)

22

wolny

23

Kamera cofania

24

Phonebox, antena GSM, złącze USB, ekran Infotainment

25

dźwignia obsługowa pod kierownicą

26

magistrala danych

27

Regulacja amortyzatora (zawieszenie adaptacyjne)

28

czujnik alarmu

29

Syrena systemu alarmowego

30

Zapłon (blokada zapłonu)

31

Klimatyzacja/ogrzewanie

32

Napinacze pasów bezpieczeństwa pasażera

33

Elektryczne szyby – lewa strona

34

Napinacze pasów kierowcy

35

Oświetlenie pojazdu – strona lewa

36

sygnał dźwiękowy

37

Ogrzewanie siedzeń przednich

38

Oświetlenie wnętrza, oświetlenie przycisków, system czyszczenia reflektorów, oświetlenie dekoracyjne, ręczna klimatyzacja, ogrzewanie

39

Układy wspomagające

40

Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą

41

Ściemnianie lusterek wewnętrznych, regulacja lusterek zewnętrznych, klimatyzacja, przekaźnik CNG

42

Przełącznik pedału sprzęgła, uruchomienie silnika

43

wycieraczka szyby tylnej

44

System poduszek powietrznych, lampka kontrolna poduszki powietrznej

45

wycieraczki przednie

46

ogrzewanie tylnych siedzeń

47

wolny

48

Elektryczna blokada kolumny kierownicy, Kessy (bezkluczykowy zamek i system startowy)

49

SCR (AdBlue®) / CNG

50

Tylne złącza USB, złącze USB na lusterku wewnętrznym

51

wolny

52

Zapalniczka, gniazdo 12 V

53

Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów

54

gniazdo 12 V w bagażniku

55

wolny

56

Ręczna klimatyzacja, ogrzewanie

57

wolny

58

Spryskiwacze szyb

59

Ogrzewanie lusterek zewnętrznych, ogrzewanie dysz myjących

60

Hak holowniczy

61

Hak holowniczy

Zobacz także:  Skoda Kodiaq (2021) - schematy bezpieczników i przekaźników

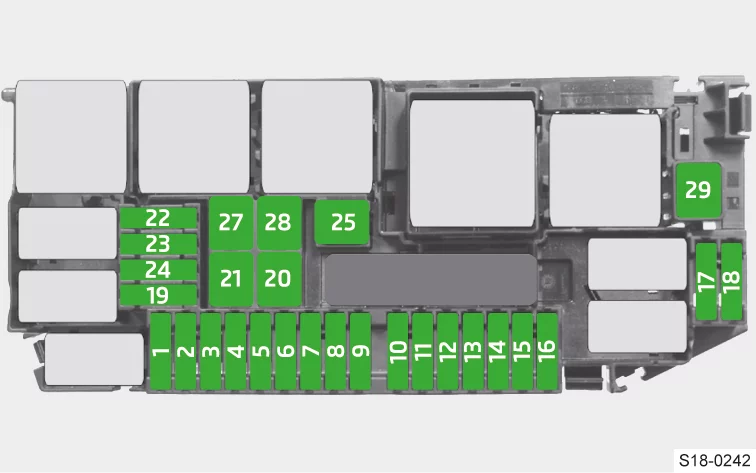

Komora silnika

Skoda Kamiq i Scala (2021) - schematy bezpieczników i przekaźników

Numer

Opis

1

Sterownik silnika

2

Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, elementy silnika, SCR (AdBlue®)

3

Sonda Lambda, jednostka kontrolująca NOx

4

Pompa paliwa

5

Wentylator chłodnicy, regulator ciśnienia doładowania, poziom oleju i czujnik temperatury oleju, elementy silnika

6

Odpowietrznik skrzyni korbowej, układ świec żarowych, elementy silnika

7

Układ hamulcowy (pompa próżniowa)

8

Pompa paliwa, elementy silnika

9

Włącznik świateł hamowania

10

Magistrala danych, kontroler BCM, moduł danych akumulatora

11

wolny

12

Klimatyzacja

13

wolny

14

ESC, układ sterowania silnika, elementy silnika

15

Automatyczna skrzynia biegów

16

wolny

17

układ sterowania silnika

18

Rozrusznik

19

wolny

20

ESC

21

ESC

22

wolny

23

wolny

24

wolny

25

Elektryczny podgrzewacz pomocniczy, wentylator chłodnicy

27

Elektryczny podgrzewacz pomocniczy, wentylator chłodnicy

28

elektryczne ogrzewanie dodatkowe

29

Ogrzewanie szyby przedniej
