W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A4 B6 z lat: 2001, 2002, 2003, 2004, 2005.

Audi A4 B6 to model samochodu, który był produkowany przez Audi w latach 2000-2006. Był to następca Audi A4 B5 i był dostępny jako sedan oraz kombi (Avant).

Audi A4 B6 charakteryzował się bardziej zaokrąglonymi kształtami niż jego poprzednik, a także bardziej aerodynamicznym designem, który miał wpływ na zwiększenie komfortu i zmniejszenie hałasu podczas jazdy.

Wnętrze samochodu oferowało wysoki poziom wykończenia, a także nowoczesne systemy komunikacji i rozrywki. W zależności od rynku, Audi A4 B6 było dostępne z różnymi silnikami benzynowymi i wysokoprężnymi, z mocą od 100 do 344 KM. Wersja Quattro z napędem na cztery koła również była dostępna.

Pod względem wydajności, Audi A4 B6 oferowało dobrą równowagę między komfortem a sportowym charakterem jazdy, a wersje z mocniejszymi silnikami były bardzo dynamiczne i zapewniały przyjemność z jazdy.

W trakcie produkcji, Audi A4 B6 przeszło pewne zmiany, w tym wprowadzenie nowych opcji wyposażenia, takich jak system nawigacji satelitarnej, klimatyzacja automatyczna i tempomat, co przyczyniło się do dalszego zwiększenia komfortu jazdy.

Audi A4 B6 był bardzo popularnym modelem, który przyczynił się do dalszego rozwoju marki Audi i utwierdził jej pozycję jako producenta luksusowych samochodów o wysokiej jakości i wydajności.

Zobacz także:  Audi A3 i S3 8V (2017-2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacje

Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca termostatem
  2. TCM
  3. Jednostka sterująca poduszką powietrzną
  4. 13-drożna skrzynka przekaźników
  5. Zabezpieczenie przed kradzieżą / oświetlenie wewnętrzne / jednostka sterująca pojedynczym zamkiem
  6. Jednostka sterująca czujnikiem ultradźwiękowym
  7. Panel bezpieczników
  8. Lewa skrzynka przyłączeniowa
  9. Centralne mikroprzekaźniki
  10. 8-kierunkowa skrzynka przekaźników
  11. ECM
  12. Prawa skrzynka przyłączeniowa

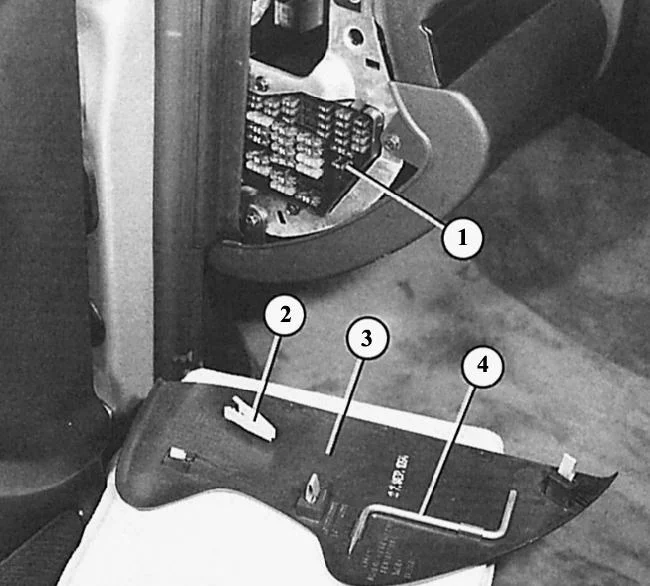

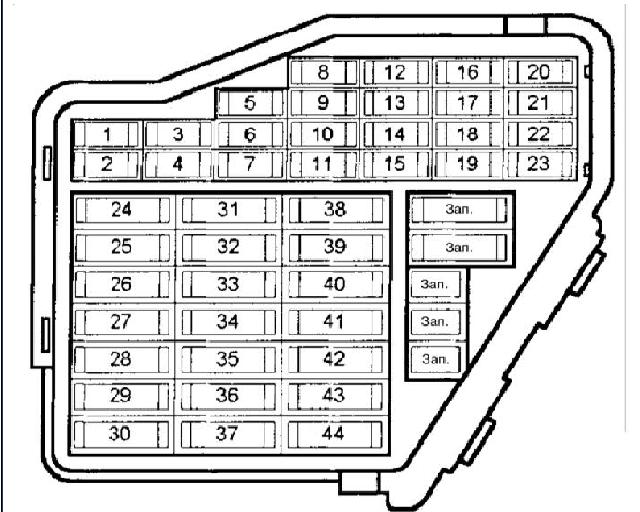

Skrzynka bezpieczników w przedziale pasażerskim (nr 8)

Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników



Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników

Opis

1 Klimatyzator 10A
2 5A Światła na nogi
3 5A Podgrzewane dysze spryskiwaczy
4 5A Wentylator chłodzący
5 10A Telefon, czujnik poziomu oleju napędowego, przełączniki wielofunkcyjne, podgrzewane tylne siedzenia, roleta tylnej szyby, automatyczna skrzynia biegów (dźwignia zmiany biegów
6 5A Klimatyzator (czujnik jakości powietrza), czujnik ciśnienia
7 10A Elektroniczna kontrola antypoślizgowa (ESP), włącznik świateł hamowania, czujnik pedału sprzęgła, czujnik kąta skrętu
8 5A Telefon
9 15A Wzmacniacz hamulca (pompa podciśnieniowa)
10 10A Automatyczna regulacja zasięgu reflektorów
11 Nieobecny
12 10A Gniazdo diagnostyczne
13 10A Moduł kolumny kierownicy
14 10A Światła sygnalizacyjne hamulca
15 10A Tablica przyrządów, system nawigacji
16 5A Mechanizm otwierania drzwi garażowych
17 10A Wspomaganie parkowania, kontrola prześwitu, monitorowanie ciśnienia w oponach
18 Nieobecny
19 15A Światła przeciwmgielne, tylne światła przeciwmgielne
20 Światła mijania prawe 15A, regulator poziomowania reflektorów
21 15A Lewe światło mijania, regulator poziomowania reflektorów
22 15A Drzwi kierowcy
23 15A Przednie drzwi pasażera
24 20A Komfortowe wyposażenie elektryczne z pojedynczym sterowaniem
25 Wentylator nagrzewnicy 30A
26 30A Ogrzewana tylna szyba
27 Gniazdo przyczepy 30A (jednostka sterująca)
28 20A Pompa paliwa, pompa pomocnicza silnika Diesla
29 20A Zarządzanie silnikiem
30 20A Panel dachowy uchylno-przesuwny
31 15A Światła cofania, automatyczna skrzynia biegów, gniazdo diagnostyczne, samościemniające się lusterko wewnętrzne
32 20A Zarządzanie silnikiem
33 Zapalniczka 15A
34 15A Zarządzanie silnikiem
35 30A Gniazdo w bagażniku
36 Wycieraczka 30A
37 25A Pompka spryskiwacza szyby przedniej i reflektorów
38 15A Komfortowe wyposażenie elektryczne z pojedynczym sterowaniem, zwalnianie bagażnika
39 20A System radiowy
40 Brzęczyk 25A
41 Nieobecny
42 Elektroniczny system antypoślizgowy (ESP)
43 15A Zarządzanie silnikiem
44 30A Podgrzewane siedzenia
Zobacz także:  Audi Q8 (2023) - schematy bezpieczników i przekaźników



Centralny mikroprzekaźnik

Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik klaksonu
  2. Przekaźnik redukcji obciążenia
  3. Przekaźnik pompy paliwa
  4. Przerywana wycieraczka
  5. Przekaźnik spryskiwacza

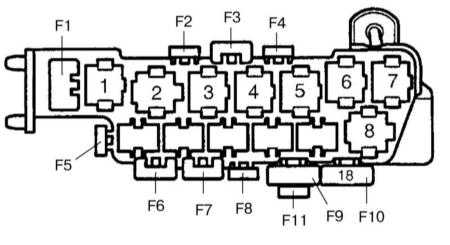

8 przekaźników

Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników

Opis

2 – Przekaźnik sterowania prędkością wentylatora płynu
chłodzącego

3 – Przekaźnik sterowania wentylatora płynu chłodzącego (1. bieg) / sterowanie pompą płynu chłodzącego
4 – Sterownik podnośnika szyby / szyberdachu / przekaźnik ABS (z ESP)
5 – Sterownik sygnału ostrzegawczego otwartych drzwi
7 – Radio / zmieniarka CD / Przekaźnik pompy ABS
F2 – Elektryka fotela pasażera
F3 – Elektryka fotela kierowcy
F5 – Dodatkowe złącze zasilania
F6 – Zabezpieczenie przedniej szyby

Zobacz także:  Audi Q3 F3 (2018-2022) - schematy bezpieczników i przekaźników

F7 – Zabezpieczenie tylnej szyby

F8, F9, F11 – Przekaźnik wentylatora chłodnicy i jednostka sterująca
F10 – ABS

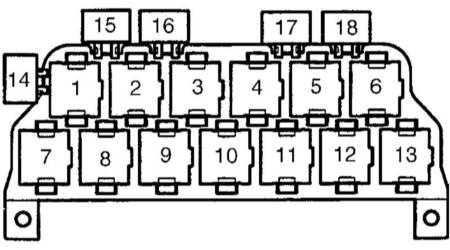

13-miejscowa skrzynka przekaźnikowa

Audi A4 B6 (2001-2005) - schematy bezpieczników i przekaźników

Opis

  • 3 – Przekaźnik sprzęgła K / В
  • 4, 5 – Sterownik świateł tylnych
  • 6 – Przekaźnik oświetlenia dźwigni zmiany biegów
  • 7 –Przekaźnik świateł przeciwmgłowych
  • 8 – Przekaźnik DRL ON (światła do jazdy dziennej)
  • 9 –Przekaźnik świateł pozycyjnych
  • 13 – Przekaźnik postojowy / neutralny.
