Skoda Octavia II (2007-2008) – schematy bezpieczników i przekaźników
Rocznik 2007-2008
Zaktualizowano 12.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia II z lat: 2007, 2008.
Skoda Octavia drugiej generacji została wprowadzona na rynek w 2004 roku i była produkowana do 2013 roku. Wersja rocznika 2007-2008 przeszła niewielką modernizację wizualną, która objęła przede wszystkim zmiany w przednim zderzaku, reflektorach oraz wewnętrznym wykończeniu.
Octavia II rocznika 2007-2008 była oferowana w różnych wersjach nadwoziowych, w tym jako sedan, kombi oraz liftback. Do wyboru były także różne warianty silnikowe, w tym benzynowe i wysokoprężne, o mocy od 75 do 200 KM. Wersje RS były wyposażone w silnik o mocy 200 KM oraz w sportowe zawieszenie.
Wnętrze Octavii II charakteryzowało się prostotą i funkcjonalnością, a jakość materiałów i wykonania była na dobrym poziomie. Poziom wyposażenia był uzależniony od wersji, ale nawet podstawowe wersje oferowały już klimatyzację, elektryczne szyby oraz radio z CD.
Octavia II zyskała reputację jako niezawodne i ekonomiczne auto, które oferuje dużo miejsca dla pasażerów i bagażu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

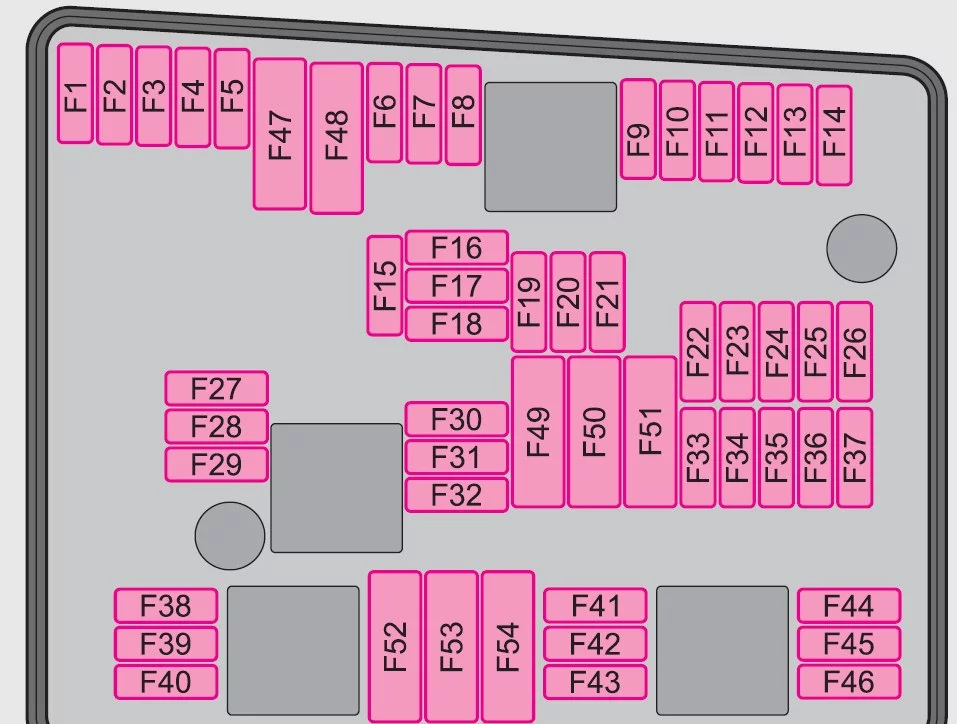

Skrzynka bezpieczników w komorze silnika
| Numer | Opis | Ampery [A] |
| F1 | Pompa do ABS | 30 |
| F2 | Zawory do ABS | 30 |
| F3 | Nie przypisano | — |
| F4 | Obwód pomiarowy | 5 |
| F5 | Klakson | 15 |
| F6 | Zawór dozowania paliwa | 15 |
| F7 | Nie przypisano | — |
| F8 | Nie przypisano | — |
| F9 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
10 |
| F10 | Pompa diagnostyki nieszczelności | 10 |
| F11 | Sonda lambda przed katalizatorem;
Jednostką sterującą silnika. |
10 |
| F12 | Sonda lambda za katalizatorem | 10 |
| F13 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F14 | Nie przypisano | — |
| F15 | Pompa płynu chłodzącego | 10 |
| F 16 | Dźwignia wycieraczek szyby przedniej i dźwignia kierunkowskazów | 5 |
| F17 | Klaster instrumentów | 5 |
| F18 | Wzmacniacz audio (nagłośnienie) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nie przypisano | — |
| F22 | Nie przypisano | — |
| F23 | Jednostka sterująca silnika | 10 |
| F24 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F25 | Nie przypisano | — |
| F26 | Nie przypisano | — |
| F27 | Nie przypisano | — |
| F28 | Jednostka sterująca silnika | 25 |
| F29 | Uruchomienie dobiegu pompy płynu chłodzącego | 5 |
| F30 | Jednostka sterująca do ogrzewania postojowego | 30 |
| F31 | Wycieraczka szyby przedniej | 30 |
| F32 | Nie przypisano | — |
| F33 | Nie przypisano | — |
| F34 | Nie przypisano | — |
| F35 | Nie przypisano | — |
| F36 | Nie przypisano | — |
| F37 | Nie przypisano | — |
| F38 | Wentylator chłodnicy, zawory | 10 |
| F39 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
5 |
| F40 | Cewki zapłonowe | 20 |
| F41 | Nie przypisano | — |
| F42 | Uruchomienie pompy paliwowej | 5 |
| F43 | Nie przypisano | — |
| F44 | Nie przypisano | — |
| F45 | Nie przypisano | — |
| F46 | Nie przypisano | — |
| F47 | Centralna jednostka sterująca, lewe reflektory główne | 30 |
| F48 | Centralna jednostka sterująca, prawe reflektory główne | 30 |
| F49 | Zasilanie zacisku 15 (zapłon włączony) | 40 |
| F50 | Nie przypisano | — |
| F51 | Nie przypisano | — |
| F52 | Przekaźnik zasilania – zacisk X a) | 40 |
| F53 | Wyposażenie dodatkowe | 50 |
| F54 | Nie przypisano | — |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||
Wersja 2

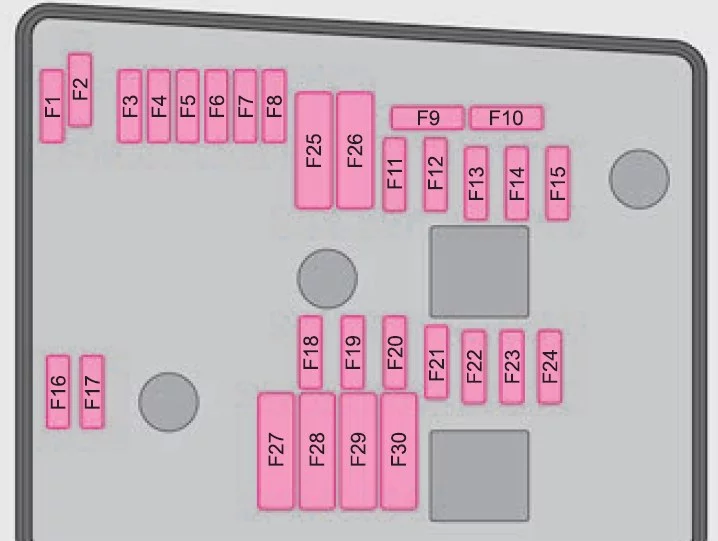

| Numer | Opis | Ampery [A] |
| F1 | Nie przypisano | — |
| F2 | Dźwignia wycieraczek szyby przedniej i dźwignia kierunkowskazów | 5 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30 |
| F5 | Jednostka sterująca automatycznej skrzyni biegów | 15 |
| F6 | Klaster instrumentów | 5 |
| F7 | Nie przypisano | — |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika;
Przekaźnik główny. |
5 |
| F11 | Jednostka sterująca do ogrzewania postojowego | 20 |
| F12 | Jednostka sterująca dla magistrali danych CAN | 5 |
| F13 | Jednostka sterująca silnika | 15 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda;
Czujnik NOx; Przekaźnik pompy paliwa. |
15 |
| Przekaźnik systemu świec żarowych | 5 | |
| F 16 | Pompa do ABS | 30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz do cyfrowego procesora dźwięku | 30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Nie przypisano | 5 |
| F21 | Sonda lambda | 15 |
| F22 | Przełącznik pedału sprzęgła;
Przełącznik pedału hamulca. |
5 |
| F23 | Pompa powietrza wtórnego | 5 |
| Miernik masy powietrza | 10 | |
| Pompa wysokiego ciśnienia paliwa | 15 | |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
10 |
| F25 | Prawy system oświetlenia | 30 |
| F26 | Lewy system oświetlenia | 30 |
| F27 | Pompa powietrza wtórnego | 40 |
| Wstępne świecenie | 50 | |
| F28 | Zacisk zasilania 15;
Rozrusznik. |
40 |
| F29 | Zacisk zasilania 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Aby nie rozładowywać akumulatora niepotrzebnie podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. | ||

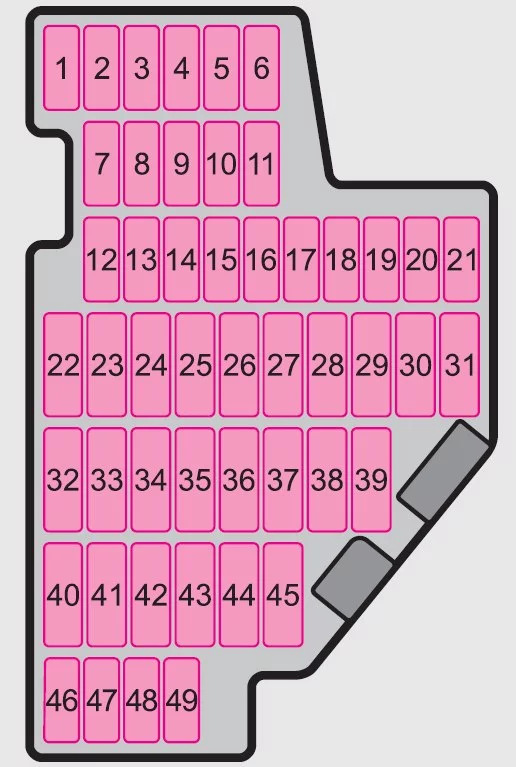

Skrzynka bezpieczników w desce rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Gniazdo diagnostyczne;
Sterownik silnika; Elektryczna pompa paliwa. |
10 |
| 2 | Jednostka sterująca dla ABS, ESP | 5 |
| 3 | Poduszka powietrzna | 5 |
| 4 | Ogrzewanie;
Klimatyzacja; Światła cofania. |
5 |
| 5 | Jednostka sterująca do regulacji wiązki reflektorów | 5 |
| 6 | Zestaw wskaźników;
Jednostka sterująca automatycznej skrzyni biegów; Jednostka sterująca elektromechanicznego wspomagania kierownicy; Pomoc przy parkowaniu; Sprzęgło Haldex. |
5 |
| 7 | Nie przypisano | — |
| 8 | Nie przypisano | — |
| 9 | Nie przypisano | — |
| 10 | Nie przypisano | — |
| 11 | Nie przypisano | — |
| 12 | Centralny zamek centralny | 10 |
| 13 | Gniazdo diagnostyczne;
Włącznik światła; Światło hamowania. |
10 |
| 14 | Sterownik automatycznej skrzyni biegów;
Blokada dźwigni sterującej. |
5 |
| 15 | Centralna jednostka sterująca – oświetlenie wnętrza | 7,5 |
| 16 | Climatronic | 10 |
| 17 | Nie przypisano | — |
| 18 | Pomoc w parkowaniu | 5 |
| 19 | Jednostka sterująca do wykrywania przyczepy | 5 |
| 20 | Asystent ruszania pod górę | 5 |
| 21 | Nie przypisano | — |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Przednie okno elektryczne | 30 |
| 24 | Zapalniczka | 25 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| Ogrzewanie szyby tylnej;
Ogrzewanie postojowe (ogrzewanie i wentylacja postojowa). |
30 | |
| 26 | Gniazdo zasilania w bagażniku | 20 |
| 27 | Przekaźnik pompy paliwa;
Zawory wtryskowe (silnik wysokoprężny). |
15 |
| 28 | Nie przypisano | — |
| 29 | Jednostka sterująca silnika;
Nagrzewnica wentylacyjna skrzyni korbowej. |
10 |
| 30 | Jednostka sterująca automatycznej skrzyni biegów | 20 |
| 31 | Pompa próżniowa | 20 |
| 32 | Tylne okno elektryczne | 30 |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Jednostka sterująca dla funkcji komfortu | 20 |
| 35 | System alarmowy antykradzieżowy | 5 |
| 36 | System czyszczenia reflektorów | 20 |
| 37 | Ogrzewanie przednich siedzeń | 30 |
| 38 | Podgrzewane tylne siedzenia | 30 |
| 39 | Nie przypisano | — |
| 40 | Dmuchawa do ogrzewania i klimatyzacji | 40 |
| 41 | Wycieraczka tylnej szyby | 15 |
| 42 | Wytrzyj pompkę spryskiwacza szyby przedniej | 15 |
| 43 | Urządzenie holownicze | 15 |
| 44 | Urządzenie holownicze | 20 |
| 45 | Urządzenie holownicze | 15 |
| 46 | Podgrzewane dysze spryskiwaczy przedniej szyby | 5 |
| 47 | Przekaźnik do ogrzewania postojowego | 5 |
| 48 | Nie przypisano | — |
| 49 | Przełącznik światła | 5 |
Najczęściej zadawane pytania
01 Który bezpiecznik odpowiada za zapalniczkę w Skoda Octavia II?
Za zapalniczkę w Skodzie Octavii II odpowiada bezpiecznik numer 24 o natężeniu 25 A, który znajduje się w skrzynce bezpieczników w desce rozdzielczej. Jest to bezpiecznik typu MINI o białym kolorze. Jeśli gniazdo zapalniczki przestało działać, a podłączone urządzenia nie ładują się, jest to pierwszy element do sprawdzenia. Znajdziesz go w panelu z boku deski rozdzielczej od strony kierowcy. Pamiętaj, aby przed wymianą wyłączyć zapłon. Użycie bezpiecznika o identycznym amperażu (25 A) jest kluczowe dla bezpieczeństwa instalacji elektrycznej pojazdu.
02 Gdzie znaleźć bezpiecznik wycieraczek w Skoda Octavia II (2007-2008)?
Bezpiecznik odpowiedzialny za wycieraczkę szyby przedniej to F31 o natężeniu 30A, znajdujący się w skrzynce bezpieczników w komorze silnika. W zależności od wersji pojazdu, może to być również bezpiecznik F19 (30A) w tej samej lokalizacji. Dla wycieraczki tylnej szyby dedykowany jest bezpiecznik nr 41 (15A) w skrzynce w desce rozdzielczej, po stronie kierowcy. Najczęstszym objawem usterki jest całkowity brak reakcji wycieraczek na próby ich uruchomienia za pomocą przełącznika przy kierownicy. Czasami mogą one również zatrzymać się w losowej pozycji na szybie. Diagnoza polega na zlokalizowaniu odpowiedniej skrzynki i wizualnej inspekcji wskazanego bezpiecznika po jego wyjęciu. Przerwany drucik wewnątrz świadczy o przepaleniu. Dla pewności można sprawdzić ciągłość obwodu multimetrem. Jeśli wymiana bezpiecznika na nowy o identycznym amperażu nie rozwiązuje problemu, a nowy bezpiecznik od razu się przepala, konieczna może być wizyta w warsztacie w celu zdiagnozowania zwarcia w silniku wycieraczek lub awarii przekaźnika.
03 Gdzie znajdują się bezpieczniki w Skoda Octavia II?
W Skodzie Octavii II znajdują się dwie główne skrzynki bezpieczników: pierwsza po lewej stronie deski rozdzielczej, dostępna po otwarciu drzwi kierowcy i zdjęciu plastikowej osłony, a druga w komorze silnika, zazwyczaj w pobliżu akumulatora. Skrzynka w kabinie obsługuje głównie obwody wewnętrzne, takie jak oświetlenie, radio, zapalniczka czy elektryczne szyby. Skrzynka pod maską zabezpiecza kluczowe komponenty silnika i systemy o wysokim poborze prądu, np. ABS, wentylator chłodnicy czy klakson. Dostęp do obu lokalizacji nie wymaga specjalistycznych narzędzi, wystarczy płaski śrubokręt lub plastikowa szpatułka do podważenia osłon, by ich nie uszkodzić.
04 Ile kosztuje wymiana bezpiecznika w Skoda Octavia II?
Wymiana pojedynczego bezpiecznika w warsztacie samochodowym kosztuje zazwyczaj 30-80 zł, co obejmuje robociznę i diagnostykę. Sam koszt części jest symboliczny i wynosi 1-5 zł za sztukę. Jeśli decydujesz się na samodzielną wymianę, jedynym kosztem jest zakup nowego bezpiecznika. Problem pojawia się, gdy bezpiecznik przepala się notorycznie – wtedy konieczna jest diagnostyka w celu znalezienia przyczyny zwarcia w instalacji, co w warsztacie może kosztować od 100 do 300 zł. Ignorowanie problemu i ciągła wymiana bezpieczników może prowadzić do poważniejszych uszkodzeń.
05 Czy mogę założyć mocniejszy bezpiecznik w Skoda Octavia II?
Nie, pod żadnym pozorem nie wolno zakładać bezpiecznika o wyższym amperażu niż zalecany przez producenta. Bezpiecznik jest najsłabszym ogniwem w obwodzie, zaprojektowanym do ochrony znacznie droższych komponentów i wiązki elektrycznej. Zastosowanie mocniejszego bezpiecznika, np. 20A w miejsce 15A, sprawi, że w przypadku zwarcia prąd nie przerwie obwodu w bezpieczniku, lecz popłynie dalej, topiąc izolację przewodów. Może to doprowadzić do nieodwracalnego uszkodzenia sterowników lub nawet pożaru. Naprawa spalonej wiązki elektrycznej to koszt od 200 do nawet 1500 zł, wielokrotnie przewyższający cenę prawidłowej diagnostyki.
06 Brak kontrolek na desce rozdzielczej Skoda Octavia II (2007-2008) - który bezpiecznik sprawdzić?
Za zasilanie zestawu wskaźników i kontrolek na desce rozdzielczej odpowiada przede wszystkim bezpiecznik nr 6 (5A), znajdujący się w skrzynce w desce rozdzielczej po stronie kierowcy. Dodatkowe zasilanie może pochodzić z bezpiecznika F17 (5A) lub F6 (5A) w skrzynce umieszczonej w komorze silnika. Najbardziej oczywistym objawem przepalenia tego bezpiecznika jest całkowicie "martwa" deska rozdzielcza – brak podświetlenia, niedziałające wskaźniki prędkości i obrotów oraz brak kontrolek po przekręceniu kluczyka. Proces diagnostyczny należy rozpocząć od sprawdzenia bezpiecznika nr 6 w kabinie. Jeśli jest sprawny, należy skontrolować bezpiecznik F17 (lub F6) pod maską. Wizualna ocena wyjętego bezpiecznika jest zazwyczaj wystarczająca do stwierdzenia usterki. Jeżeli oba bezpieczniki są nienaruszone, a problem nadal występuje, może to wskazywać na poważniejszą awarię samego licznika lub modułu komfortu, co wymaga konsultacji z elektromechanikiem.
07 Bezpiecznik zapalniczki w Skoda Octavia II (2007-2008) — który to numer?
Bezpiecznik gniazda zapalniczki w Skodzie Octavii II to numer 24 o wartości 25A, umieszczony w skrzynce bezpieczników w desce rozdzielczej, po lewej stronie kierownicy za małym schowkiem. Głównym symptomem jego przepalenia jest brak zasilania w gnieździe zapalniczki, co uniemożliwia działanie podłączonych urządzeń, takich jak ładowarki do telefonu czy nawigacje. Sama zapalniczka również nie będzie się nagrzewać. W celu diagnozy należy otworzyć skrzynkę i zlokalizować bezpiecznik na pozycji 24, korzystając ze schematu na osłonie. Po wyjęciu bezpiecznika (najlepiej za pomocą dołączonych szczypiec) można ocenić wzrokowo, czy jego wewnętrzny drucik jest przerwany. Alternatywnie, można użyć multimetru do sprawdzenia ciągłości obwodu. Jeżeli po wymianie bezpiecznika na nowy o tej samej wartości (25A) ten natychmiast się przepala, wskazuje to na zwarcie w instalacji lub w samym gnieździe, co wymaga wizyty w warsztacie.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
