Audi A3 (8L) (1996-2003) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8L) z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja przekaźników i bezpieczników może się różnić w zależności od wyposażenia pojazdu i roku produkcji.
Lokalizacje
- 3-pinowy przekaźnik i uchwyt bezpiecznika;
- Centralna skrzynka przekaźnikowa (13-pinowa);
- Skrzynka bezpiecznikowa;
- Główna skrzynka bezpieczników (na akumulator).
Przekaźnik 3-pinowy i uchwyt bezpiecznika
Znajduje się w skrzynce przyłączowej komory rozprężnej w komorze silnika.
Opis
- Przekaźnik pompy powietrza wylotowego;
- Przekaźnik układu sterowania silnikiem;
- Pompa próżniowa wspomagania hamulców (20 A);
- Pompa powietrza wywiewanego (40 A).

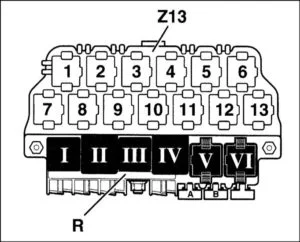

Centralna skrzynka przekaźnikowa
Przekaźniki znajdują się na tablicy, za lewą osłoną w okolicy nóg, pod deską rozdzielczą.
Opis
Płytka przekaźnikowa -R- (podświetlona na czarno)
| Przekaźniki | Opis |
| I | przekaźnik klaksonu |
| II | Przekaźnik rozładowania styku X |
| III | przekaźnik do automatycznego włączania wycieraczek |
| IV | przekaźnik pompy paliwa lub przekaźnik świec żarowych |
| V | przekaźnik wtrysku oleju napędowego |
| VI | przekaźnik świateł przeciwmgielnych |
| A | bezpiecznik elektrycznego ogrzewania fotela, |
| B | Zapasowy |
| C | bezpiecznik szyby elektrycznej |
Dodatkowa skrzynka przekaźników -Z13- nad płytą przekaźników
| 1 | Przekaźnik klaksonowy |
| 2 | Przekaźnik testera lamp tylnych |
| 3 | Przekaźnik testera lamp tylnych |
| 4 | Urządzenie sterujące osłoną lusterka |
| 5 | Urządzenie sterujące osłoną lusterka |
| 6 | Telefoniczny przekaźnik izolacyjny |
| 7 | Zapasowy |
| 8 | Zapasowy |
| 9 | Zapasowy |
| 10 | Zapasowy |
| 11 | Przekaźnik do blokowania rozrusznika i światła cofania |
| 12 | Przekaźnik wycieraczek reflektorów |
| 13 | Przekaźnik wolnego koła wentylatora chłodnicy (klimatyzacja) |

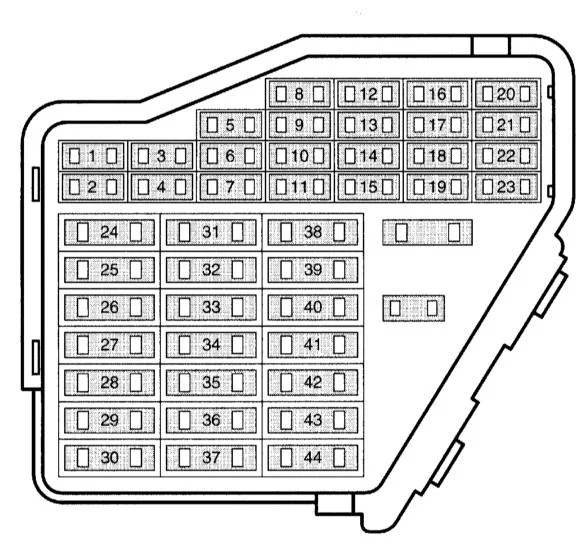

Skrzynka bezpiecznikowa
Znajduje się po lewej stronie deski rozdzielczej.
Opis
| 1 | 10 | Podgrzewane dysze spryskiwaczy;
Podgrzewane lusterka zewnętrzne. |
| 2 | 10 | Kierunkowskazy |
| 3 | 5 | Oświetlenie schowka |
| 4 | 5 | Oświetlenie tablicy rejestracyjnej |
| 5 | 7,5 | Elektryczne wyposażenie komfortu;
Regulacja prędkości; Ogrzewanie siedzeń; Klimatyzacja. |
| 6 | 5 | Pojedynczy zamek |
| 7 | 10 | Światła cofania |
| 8 | 5 | Telefon |
| 9 | 5 | Jednostka sterująca ABS |
| 10 | 10 | Sterowanie silnikiem: silnik benzynowy |
| 11 | 5 | Blok tablicy rozdzielczej;
Elektromagnes blokady dźwigni zmiany biegów dla automatycznej skrzyni. |
| 12 | 7,5 | Zasilanie autodiagnostyki;
Telefon; System nawigacji. |
| 13 | 10 | Światła stopu |
| 14 | 10 | Oświetlenie wewnętrzne;
Pojedynczy zamek. |
| 5 | Lampka wnętrza | |
| 15 | 5 | Panel przyrządów, AT;
Wewnętrzne lusterko z funkcją automatycznego przyciemniania. |
| 16 | 10 | Sprzęgło elektromagnetyczne;
Wybieg wentylatora chłodnicy; Spryskiwacz szyby przedniej. |
| 17 | 7,5 | Podgrzewany zamek drzwi |
| 18 | 10 | Światła drogowe w prawo |
| 19 | 10 | Światła drogowe lewe |
| 20 | 10 | Światło mijania w prawo;
Regulowany zasięg wiązki światła. |
| 21 | 10 | Światło mijania lewe |
| 22 | 5 | Światło boczne i boczne, prawe |
| 23 | 5 | Światło pozycyjne i pozycyjne, lewe |
| 24 | 20 | Wycieraczka szyby przedniej, pompa wody |
| 25 | 25 | Wentylator świeżego powietrza;
Wentylacja recyrkulacyjna; Klimatyzator. |
| 26 | 20 | Podgrzewana szyba tylna;
Podgrzewane lusterko. |
| 27 | 10 | Wycieraczka tylnej szyby |
| 28 | 15 | Pompa paliwowa |
| 29 | 15 | Sterowanie silnikiem: silnik benzynowy |
| 10 | Sterowanie silnikiem: silnik wysokoprężny | |
| 30 | 20 | Przesuwany panel dachowy (szyberdach) |
| 31 | 20 | Automatyczna skrzynia |
| 32 | 10 | Sterowanie silnikiem: silnik benzynowy |
| Sterowanie silnikiem: silnik wysokoprężny | ||
| 33 | 20 | Czyszczenie reflektorów |
| 34 | 10 | Zarządzanie silnikiem |
| 35 | 30 | Gniazdo przyczepy (dodatni długoterminowy plus) |
| 36 | 15 | Lampa przeciwmgielna i lampa przeciwmgielna |
| 37 | 10 | S-pin, zacisk 86 (radio) |
| 38 | 15 | Oświetlenie bagażnika;
Pojedynczy zamek; Elektryczne szyby. |
| 39 | 15 | Alarm |
| 40 | 20 | Sygnał dźwiękowy (klakson) |
| 41 | 15 | Zapalniczka |
| 42 | 25 | Radio |
| 43 | 10 | Zarządzanie silnikiem |
| 44 | 15 | Ogrzewanie siedzenia |

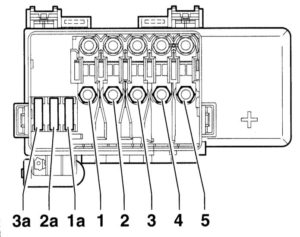

Główna skrzynka bezpieczników
Znajduje się w komorze silnika na akumulatorze.
- Opis elementów
- Ogrzewanie świec żarowych (silnik wysokoprężny)
- System zarządzania silnikiem
- Wentylator chłodziwa 2
- Salon
- Generator
- 1a – (pompa hydrauliczna)
- 2a – ABS (zawory)
- 3a – Wentylator chłodziwa.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
