Skoda Kodiaq (2020) – schematy bezpieczników i przekaźników

Rocznik 2020

Zaktualizowano 13.05.2023

Skoda Kodiaq (2020) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kodiaq z lat: 2020.

Skoda Kodiaq to duża, 7-osobowa SUV z czeskiego producenta. W roczniku 2020 wprowadzono do niej kilka zmian, które wpłynęły na poprawę jakości jazdy i użytkowania.

Jedną z najważniejszych zmian było wprowadzenie nowego silnika benzynowego 2.0 TSI o mocy 190 KM, który zastąpił poprzedni silnik 2.0 TSI o mocy 180 KM. Silnik ten jest dostępny z 7-biegową skrzynią DSG i napędem na cztery koła. Wprowadzono także nową wersję wyposażenia, nazwaną Laurin & Klement, która oferuje jeszcze więcej luksusowych opcji.

Wnętrze Kodiaqa zostało zaktualizowane i wyposażone w nowe, bardziej intuicyjne systemy multimedialne. Wprowadzono też nowe funkcje bezpieczeństwa, takie jak asystent pasa ruchu czy system ostrzegania przed niebezpiecznymi sytuacjami na drodze.

Poza tym, Skoda Kodiaq 2020 oferuje nadal przestronne wnętrze, wiele opcji wyposażenia, wygodne siedzenia i stabilne prowadzenie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w desce rozdzielczej

Kierownica po lewej stronie:
Skrzynka bezpieczników znajduje się za schowkiem po stronie kierowcy.

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otwórz schowek po stronie kierowcy.
Naciśnij zatrzask A w kierunku strzałki 1, otwórz schowek w kierunku strzałki 2.

Kierownica po lewej stronie:

Znajduje się za schowkiem po stronie pasażera.

Złóż schowek:

Wyjmij kluczyk zapłonu, wyłącz światła i wszystkie odbiorniki elektryczne.
Otworzyć schowek po stronie pasażera z przodu.
Odblokuj drążek hamulca w kierunku strzałki 1 i wyjmij w kierunku strzałki 2.
Odblokuj blokadę A w kierunku strzałki 3, a schowek złoży się w kierunku strzałki 4.

Złóż schowek:

Podnieś tackę w kierunku przeciwnym do strzałki 4.
Pokonaj opór podkładki oporowej A.
Włóż drążek hamulca w kierunku przeciwnym do kierunku strzałki 2 i zablokuj w kierunku zgodnym ze strzałką 1.
Schowek zamyka się (do jego zamknięcia potrzeba większej siły) wskakuje na swoje miejsce.

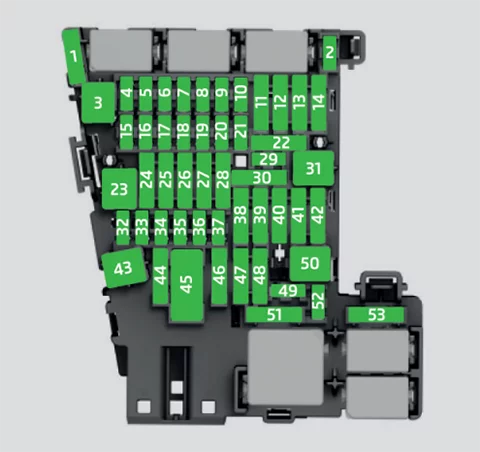

Skoda Kodiaq (2020) - schematy bezpieczników i przekaźników

Numer	Opis
1	SCR (AdBlue^®)
2	ogrzewanie kierownicy
3	wolny
4	System alarmowy
5	magistrala danych
6	Automatyczna skrzynia biegów
7	Klimatyzacja, odbiornik ogrzewania postojowego, ogrzewanie przedniej i tylnej szyby, wskaźnik kontroli opon
8	wyłącznik świateł, czujnik deszczu, hamulec postojowy, oświetlenie ambiente, czujnik instalacji alarmowej, reflektory przednie
9	dźwignia obsługowa pod kierownicą
10	ekran urządzenia Infotainment
11	Oświetlenie pojazdu – strona lewa
12	urządzenie Infotainment
13	napinacze pasów – strona lewa
14	dmuchawa klimatyzacji, ogrzewania
15	elektryczna blokada kierownicy
16	wejścia USB, gniazdo diagnostyczne, schowek na telefon Phonebox
17	tablica rozdzielcza, numer alarmowy
18	Kamera cofania, widok obszaru
19	KESSY (system zamykania i uruchamiania bez kluczyka)
20	SCR (AdBlue^®), pompa próżniowa do układu hamulcowego
21	napęd na wszystkie koła
22	Hak holowniczy
23	panoramiczny dach przesuwno-uchylny
24	Oświetlenie pojazdu – strona prawa
25	Centralne ryglowanie – drzwi przednie lewe i tylne lewe, lewy podnośnik szyb, ogrzewanie lewego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka
26	Ogrzewanie siedzeń przednich
27	Oświetlenie wnętrza
28	Hak holowniczy
29	Funkcja ładowania USB – z tyłu i na lusterku wewnętrznym
30	regulacja amortyzatorów
31	otwarcie pokrywy bagażnika
32	Wspomaganie parkowania, asystent parkowania, wykrywanie „martwego pola”
33	Poduszki bezpieczeństwa
34	Klimatyzacja, włącznik świateł cofania, lusterko z funkcją automatycznego ściemniania, ogrzewanie siedzeń, hamulec postojowy, włącznik świateł, listwa z przyciskami
35	Złącze diagnostyczne, kamera, czujnik radarowy
36	reflektor LED – po prawej
37	reflektor LED – po lewej
38	Hak holowniczy
39	Centralne ryglowanie – drzwi przednie prawe i tylne prawe, prawy podnośnik szyb, ogrzewanie prawego lusterka zewnętrznego, funkcja składania, ustawienie powierzchni lusterka
40	gniazda 12 V
41	napinacze pasów – strona prawa
42	ryglowanie pokrywy bagażnika, układ czyszczenia reflektorów, spryskiwacze szyby przedniej i tylnej
43	wzmacniacz muzyki
44	Hak holowniczy
45	elektryczna obsługa fotela kierowcy
46	gniazdo 230 V
47	wycieraczka szyby tylnej
48	Generator dźwięku sportowego
49	uruchomienie silnika, włącznik pedału sprzęgła
50	wolny
51	ogrzewanie tylnych siedzeń
52	Wentylacja siedziska z przodu
53	Ogrzewanie szyby tylnej

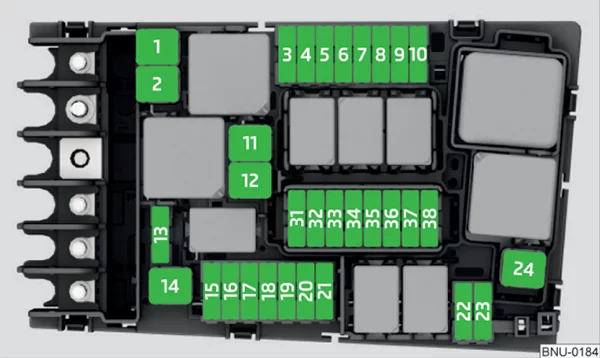

Skrzynka bezpieczników w komorze silnika

Skoda Kodiaq (2020) - schematy bezpieczników i przekaźników

Numer	Opis
1	ESC, hamulec postojowy
2	ESC
3	układ sterowania silnika
4	Wentylator chłodnicy, regulator ciśnienia paliwa, elektryczna ogrzewanie dodatkowe, świeca żarowa, przepływomierz masowy powietrza, układ hamulcowy, czujnik poziomu oleju i temperatury oleju, zapłon, elementy silnika
5	części silnika
6	czujnik hamowania
7	Pompa płynu chłodzącego, klapa spalin, odpowietrznik skrzyni korbowej, elementy silnika
8	Sonda Lambda, czujnik NOx i czujnik cząstek
9	Pompa płynu chłodzącego, zapłon, elementy silnika
10	Pompa paliwa
11	elektryczne ogrzewanie dodatkowe, ogrzewanie szyby przedniej
12	elektryczne ogrzewanie dodatkowe
13	pompa oleju automatycznej skrzyni biegów
14	wolny
15	sygnał dźwiękowy
16	Zapłon
17	ESC, system sterowania silnika, cewka przekaźnika głównego
18	magistrala danych, moduł danych akumulatora
19	Wycieraczka szyby przedniej (tylko niektóre pojazdy)
20	wolny
21	Automatyczna skrzynia biegów (tylko niektóre pojazdy)
22	układ sterowania silnika
23	Rozrusznik
24	elektryczne ogrzewanie dodatkowe
31	wolny
32	wolny
33	Automatyczna skrzynia biegów (tylko niektóre pojazdy)
34	wolny
35	Wycieraczka szyby przedniej (tylko niektóre pojazdy)
36	wolny
37	Ogrzewanie postojowe
38	wolny

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
