W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Focus II z lat: 2005, 2006, 2007, 2008, 2009, 2010.

Ford Focus II, znany również jako Ford Focus Mk2, to kompaktowy samochód osobowy, który był produkowany przez firmę Ford w latach 2004-2010. Model ten był kontynuacją sukcesu pierwszej generacji Forda Focusa i przyniósł wiele ulepszeń i nowych funkcji.

Pod względem stylistyki, Ford Focus II wyróżniał się bardziej zaokrąglonymi kształtami w porównaniu do poprzednika. Miał smukłe proporcje, harmonijne linie i dynamiczną sylwetkę. Charakterystycznymi cechami zewnętrznymi były duża atrapa chłodnicy, nowoczesne reflektory i muskularnie ukształtowane nadkola.

Wnętrze Forda Focusa II zostało zaprojektowane z myślą o ergonomii i funkcjonalności. Deska rozdzielcza była przemyślana i intuicyjna w obsłudze, a materiały wykończeniowe były solidne i trwałe. Samochód oferował wygodne fotele, regulację kierownicy i siedzeń, a także wiele praktycznych schowków i przestrzeni bagażowej.

Ford Focus II wyróżniał się również doskonałymi właściwościami jezdnymi. Zawieszenie zostało ulepszone, aby zapewnić lepszą stabilność, precyzyjne prowadzenie i komfort jazdy. Samochód oferował dobrą trakcję i przyczepność na zakrętach, a jego zachowanie na drodze było pewne i przewidywalne.

W zakresie technologii, Ford Focus II był zaawansowany jak na swoje czasy. Oferował takie funkcje jak system kontroli trakcji (TCS), system kontroli stabilności (ESP), system ABS (układ hamulcowy z zapobieganiem blokowaniu kół) oraz system wspomagający ruszanie na wzniesieniu (Hill Start Assist). W zależności od wersji wyposażenia, samochód mógł być wyposażony w klimatyzację, system audio z odtwarzaczem CD, nawigację, tempomat, czujniki parkowania i wiele innych.

Ford Focus II zdobył również uznanie za swoje osiągnięcia w dziedzinie bezpieczeństwa. Otrzymał wysokie oceny w testach zderzeniowych Euro NCAP i został wyposażony w poduszki powietrzne, systemy zapobiegające przewracaniu się (RSC), systemy wspomagające hamowanie (EBA) oraz systemy wspomagające utrzymanie stabilności pojazdu.

Zobacz także:  Ford Mustang VII (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

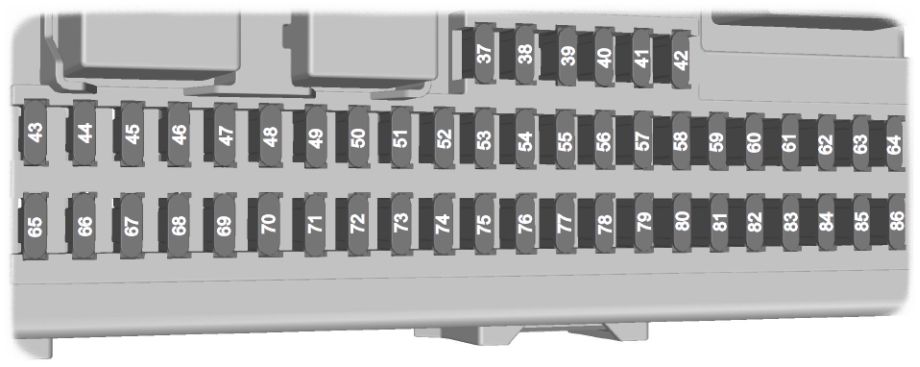

Skrzynka bezpieczników w kabinie pasażerskiej

Ford Focus II (2005-2007) (wersja europejska) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
37 10 Wiązka główna świateł lewa strona
38 10 Wiązka główna świateł prawa strona
39 20 Zapalniczka, tylne dodatkowe gniazdo zasilania
40 20 Moduł sterujący elektrycznego szyberdachu
41 20 Moduł przednich drzwi pasażera
42 7,5 Podgrzewane lusterka zewnętrzne
43 10 Sterowanie ogrzewaniem, kolumna kierownicza, DPF, odbiornik pilota, odtwarzacz DVD, alarm
44 10 Nieużywany
45 10 Światła do jazdy dziennej (światła postojowe)
46 10 Zasilanie akumulatorowe zestawu wskaźników, diagnostyka pokładowa
47 15 Pompa spryskiwacza, podgrzewane dysze spryskiwaczy
48 20 Światła do jazdy dziennej
49 15 Zasilanie bateryjne sterowania oświetleniem
50 20 Wycieraczki
51 15 Pompa paliwowa
52 25 Ogrzewana tylna szyba
53 7,5 Światła postojowe, światła pozycyjne, światła tylne (lewa strona)
54 7,5 Światła postojowe, światła pozycyjne, światła tylne (prawa strona)
55 20 Centralny zamek, moduł drzwi kierowcy
56 20 System bez klucza
57 10 Sygnalizator akustyczny z baterią
58 15 Zasilanie bateryjne modułów audio
59 20 Moduł do holowania przyczepy, dodatkowe gniazdo zasilania w bagażniku
60 15 Światła mijania, strona prawa
61 15 Światła mijania, lewa strona
62 20 Fotel kierowcy elektryczny
63 25 Elektryczne szyby
64 20 Nieużywany
65 10 Moduł poduszki powietrznej
66 7,5 Zasilanie zapłonu sterowania oświetleniem
67 10 Zasilanie zapłonu zestawu wskaźników, immobilizer silnika
68 7,5 Akcesorium do klastra (jednostka audio i nawigacyjna)
69 20 Światła przeciwmgielne
70 10 Zasilanie zapłonu modułów elektronicznych
71 10 Zasilanie zapłonu świateł dziennych do włącznika sterowania oświetleniem
72 25 Nieużywany
73 7,5 Oświetlenie tablicy rejestracyjnej
74 15 Światła hamowania
75 10 Moduł sterujący układu napędowego, pedał przyspieszenia, automatyczna skrzynia biegów
76 7,5 Elektryczny hamulec postojowy
77 25 Przekaźniki centralnego zamka
78 15 Wycieraczka tylnej szyby
79 15 Elektrycznie składane lusterko
80 10 Oszczędzanie baterii, lampki wewnętrzne
81 20 Moduł drzwi prawych tylnych
82 20 Moduł drzwi lewych tylnych
83 10 Moduły audio (wysoki poziom)
84 10 Światła cofania, elektryczne lusterka
85 10 Jednostka chłodząca
86 20 Podgrzewane przednie siedzenia
Zobacz także:  Ford Mondeo III (2000-2007) - schematy bezpieczników i przekaźników

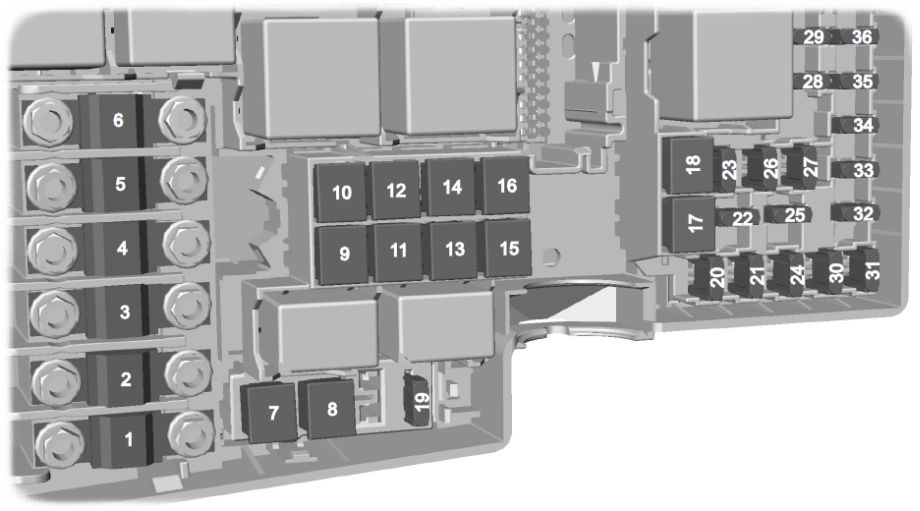

Skrzynka bezpieczników komory silnika

Ford Focus II (2005-2007) (wersja europejska) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 Wentylator chłodzący
2 80 Wspomaganie kierownicy
3 60 Zasilanie skrzynki przyłączeniowej pasażera 1
4 60 Zasilanie skrzynki przyłączeniowej pasażera 2
5 80 Kontrola klimatu
6 60 Nagrzewnica pomocnicza (tylko olej napędowy)
7 30 Dodatkowa nagrzewnica (tylko diesel)
8 20 ABS, pompa kontroli stabilności
9 20 Moduł sterujący układu napędowego (wszystkie z wyjątkiem FocusST)
9 30 Moduł sterujący układu napędowego (tylko FocusST)
10 30 Dmuchawa klimatyzacji
11 20 Stacyjka
12 40 Przekaźnik zapłonu 15l
13 20 Elektromagnes rozrusznika
14 40 Ogrzewana przednia szyba, prawa strona
15 30 Przekaźnik wentylatora chłodzącego
16 40 Ogrzewana przednia szyba, lewa strona
17 30 Elektryczny hamulec postojowy (wszystkie oprócz kabrioletu)
17 30 Moduł sterowania dachem (tylko kabriolet)
18 Nieużywany
19 10 Moduł ABS
20 15 Klakson
21 20 Nagrzewnica pomocnicza
22 10 Moduł wspomagania kierownicy
23 30 Spryskiwacz reflektora
24 15 Nagrzewnica pomocnicza (tylko olej napędowy)
25 10 Zapłon, przekaźniki
26 10 Automatyczna skrzynia
27 10 Sprzęgło klimatyzacji
28 10 Monitorowanie świec żarowych (tylko olej napędowy)
29 10 Klimatyzacja dwustrefowa
30 10 Moduł sterujący zespołu napędowego, automatyczna skrzynia biegów
31 10 Inteligentne ładowanie czujnika baterii
32 10 Automatyczna skrzynia
32 10 Zasilanie wtryskiwacza paliwa (tylko FocusST)
33 10 Podgrzewane sondy lambda (tylko benzyna)
33 10 Zawór obejściowy chłodnicy międzystopniowej (tylko olej napędowy)
33 20 Podgrzewany czujnik tlenu (tylko FocusST)
34 10 wtryskiwacze, transformatory zapłonowe
35 10 Moduł sterujący układu napędowego, zawory, solenoidy (wszystkie z wyjątkiem Focus ST)
35 15 Moduł sterujący układu napędowego, zawory, solenoidy, element grzejny korby (tylko FocusST)
36 10 Moduł sterujący układu napędowego
