Opel Astra H (2004-2009) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Astra H z lat: 2004, 2005, 2006, 2007, 2008, 2009.

Opel Astra H to model samochodu osobowego klasy kompaktowej, który był produkowany w latach 2004-2014. Auto zostało zaprezentowane w 2003 roku na targach motoryzacyjnych we Frankfurcie.

W porównaniu do poprzednika, Astry G, Astra H była bardziej nowoczesna i wyposażona w szereg zaawansowanych rozwiązań technologicznych. Samochód charakteryzował się awangardowym designem, który zaprojektowano z myślą o zmniejszeniu oporu powietrza.

W zależności od wersji wyposażenia, Astra H oferowała wiele rozwiązań, takich jak system kontroli trakcji, system stabilizacji toru jazdy, kurtyny powietrzne, tempomat, klimatyzację automatyczną, podgrzewane fotele, system nawigacji satelitarnej, automatyczną skrzynię biegów, a także opcjonalne reflektory biksenonowe.

W ofercie Astry H znalazło się kilka silników benzynowych o pojemnościach od 1.4 do 2.0 litrów, a także kilka jednostek wysokoprężnych o pojemności od 1.3 do 1.9 litrów. Najmocniejszy silnik benzynowy osiągał moc 240 KM, a najmocniejszy silnik wysokoprężny 191 KM.

W 2007 roku Astra H przeszła facelifting, który przyniósł m.in. nowy grill, zmodyfikowane tylne lampy oraz unowocześniony kokpit. W 2010 roku zakończono produkcję Astry H i zastąpiono ją nową, czwartą generacją modelu. Pomimo że Astra H jest już starszym modelem, wciąż cieszy się dużą popularnością wśród kierowców, którzy doceniają jej niezawodność, wygodę i osiągi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

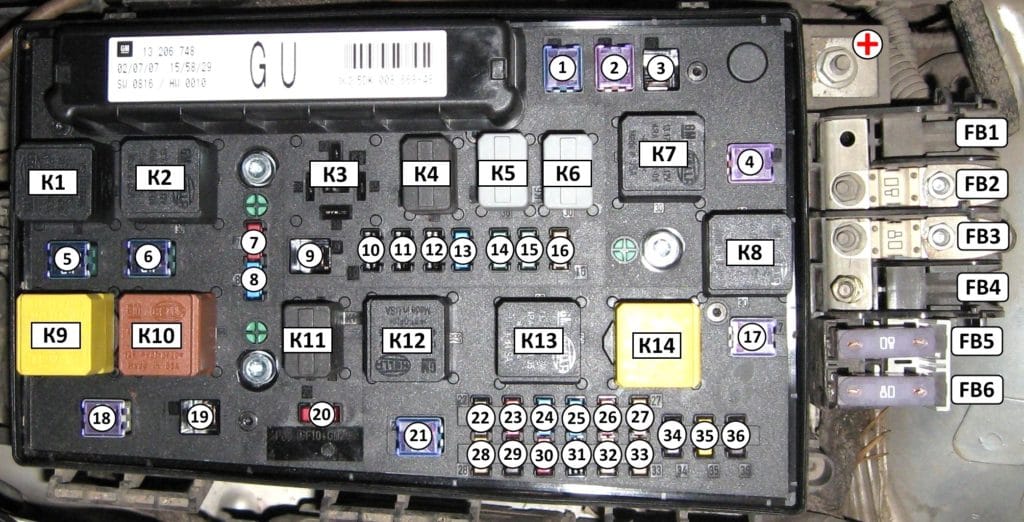

Znajduje się po lewej stronie komory silnika, obok słupka.

Składa się z dwóch sekcji (skrzynka bezpieczników i przekaźników oraz sekcja bezpieczników dużej mocy)

Opel Astra H (2004-2009) - schematy bezpieczników i przekaźników

Opis

FB1 50A Elektrohydrauliczny twardy dach HT
FB2 80A Diesel (kontroler czasu świecenia)
FB3 80A EGUR
FB4 30А Nagrzewnica niezależna IH;

100А Nagrzewnica dodatkowa – elektryczna, przedział pasażerski EH
FB5 80A w REC / tylna skrzynka bezpieczników
FB6 80A w REC / tylna skrzynka bezpieczników
F1 20A Układ przeciwblokujący (ABS)
F2 30A Układ przeciwblokujący (ABS)
F3 30A System grzewczy;

Wentylacja wewnętrzna;

Klimatyzacja (HVAC).
F4 30A Ogrzewanie, wentylacja i klimatyzacja (HVAC)
F5 30 / 40A Wentylator chłodzący 1 *
F6 30 / 40A Wentylator układu chłodzenia 2 *
F7 10A Spryskiwacze szyby przedniej (bez REC);

20A Centralny zamek ZV.
F8 15A Klakson 10A (bez REC);

Centralny zamek ZV;

Spryskiwacz przedniej szyby, tył WA.
F9 25A Spryskiwacze reflektorów 25A (bez REC);

Podgrzewana szyba tylna HFH (K17_X125).
F10 7,5A Do złącza diagnostycznego DIAG
F11 Przyrządy 7.5A
F12 5A Pompa obiegowa 7,5A (bez REC);

Inf. Wyświetlacz ID;

System audio Twin Audio TWA;

Nadawanie cyfrowe DAB;

Telefon z obsługą głosową TCV.
F13 15A Światła przeciwmgielne;

5A Lampa oświetlenia wnętrza IRL (K18_X125).
F14 30A Wycieraczka szyby przedniej
F15 30A Drzwi wycieraczki szyby
F 16 5A Moduł sterujący silnika / system Open-Start / Stop (bez REC) ABS-ESP, Sygnał dźwiękowy (K4_X125), Klimatyzacja, klimatyzacja półautomatyczna, klimatyzacja elektroniczna, Włącznik świateł hamowania, el. hydrauliczny sztywny dach
F17 25A Ogrzewanie filtra paliwa (modele z silnikiem wysokoprężnym)
F18 25A Rozrusznik
F19 30A Elektroniczne wyposażenie skrzyni biegów
F20 10A Klimatyzacja;

Klakson (K4_X125).
F21 Elektronika silnika 20A
F22 7,5A Elektroniczne wyposażenie silnika
F23 10A Adaptacyjny system reflektorów (AFL), poziomowanie reflektorów
F24 15A pompa paliwa
F25 15A Elektroniczne wyposażenie skrzyni biegów
F26 10A Elektronika silnika
F27 5A Wspomaganie kierownicy
F28 5A Elektroniczne wyposażenie przekładni
F29 7,5A Elektroniczne wyposażenie skrzyni biegów;

7,5A (z REC) Sterownik skrzyni biegów Automatyczny / Easytronic.
F30 10A Elektronika silnika (cewki zapłonowe)
F31 10A System reflektorów adaptacyjnych (AFL);

Regulacja poziomu reflektorów 15A (bez REC) Wycieraczka tylnej szyby (K56)
F32 5A Lampka ostrzegawcza awarii układu hamulcowego, klimatyzacja, przełącznik pedału sprzęgła
F33 5A Reflektory adaptacyjne (AFL). Poziomowanie reflektorów
F34 7.5A Jednostka sterująca modułu kolumny kierownicy
F35 20A system informacyjno-rozrywkowy
F36 7,5A Telefon komórkowy/radio/system Twin Audio/wyświetlacz wielofunkcyjny 15A (bez REC) Zapalniczka

Przekaźniki

  • K1 (K11_X125) Wentylator chłodnicy (FE5, FE6)
  • K2 (K12_X125) Wentylator chłodnicy (FE5, FE6)
  • K3 (K7_X125) (z REC) Pompa spryskiwacza reflektorów (FE9)
  • K3 (K17_X125) (bez REC) Ogrzewanie tylnej szyby (FE9)
  • K4 (K16_X125) (z REC) Światła przeciwmgielne przednie (FE13)
  • K4 (K18_X125) (bez REC) Wyłącz pobieranie (oświetlenie wnętrza itp.) (FE13)
  • K5 (K5_X125) Wycieraczka, szyba przednia, niska / wysoka (FE14, FE15)
  • K6 (K6_X125) Wycieraczka, szyba przednia, WŁ./WYŁ. (FE14, FE15)
  • K7 (K15_X125) Wentylator przedziału pasażerskiego – Klimatyzacja / Ogrzewanie (FE4)
  • K8 (K14_X125) (z REC) Ogrzewanie filtra (Diesel) (FE17)
  • K8 (K8_X125) (bez REC) Kompresor klimatyzacji (FE17)
  • K9 (K1_X125) Rozrusznik (FE18, K3_X125)
  • K10 (K13_X125) Wentylator chłodnicy (FE5, FE6)
  • K11 (K8_X125) (z REC) Sprężarka klimatyzacji (FE20, FE32)
  • K11 (K4_X125) (bez REC) Sygnał dźwiękowy klaksonu (FE20, FE16)
  • K12 (K2_X125) Sterownik zarządzania silnikiem (w FE21, FE26, FE32)
  • K13 (K10_X125) Pompa paliwa (FE24)
  • K14 (K3_X125) Pin 15 (w K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

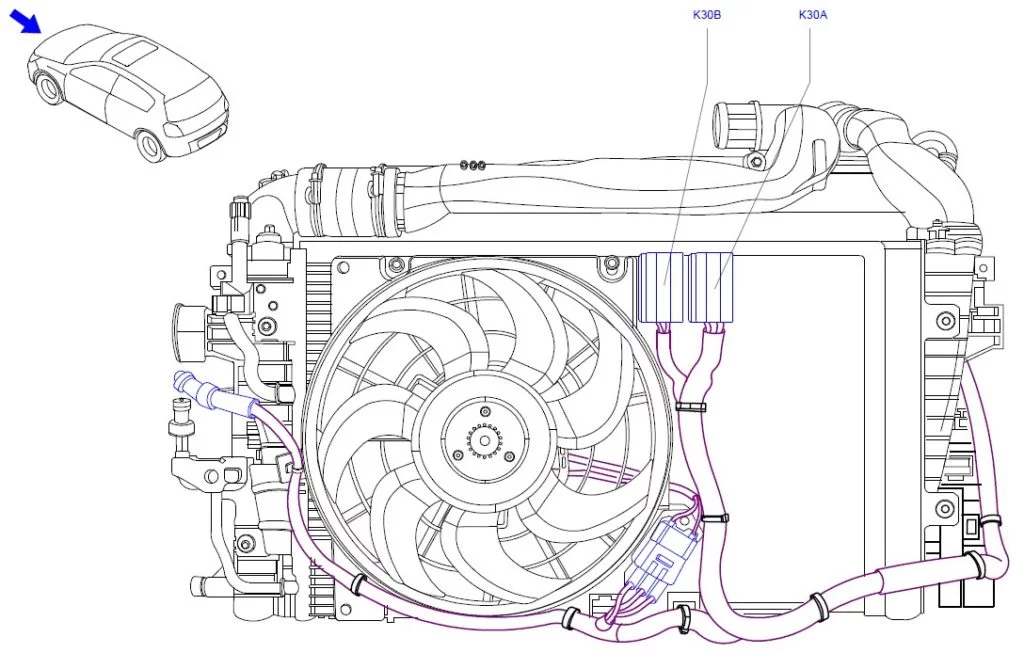

Poszczególne elementy przekaźnikowe mogą znajdować się na zewnątrz jednostki głównej, na przykład:

  • K30A Przekaźnik – wentylator chłodnicy (FE5, FE6)
  • K30B Przekaźnik – wentylator chłodnicy (FE5, FE6)
  • Przekaźnik K84LD / RD — jednostka hydrauliczna (dół kabriolet) (FB1)
  • Przekaźnik K93 – odblokowanie dźwigni zmiany biegów (Automatyczna skrzynia biegów AF17/4, AF22/4)

Opel Astra H (2004-2009) - schematy bezpieczników i przekaźników

Bagażnik

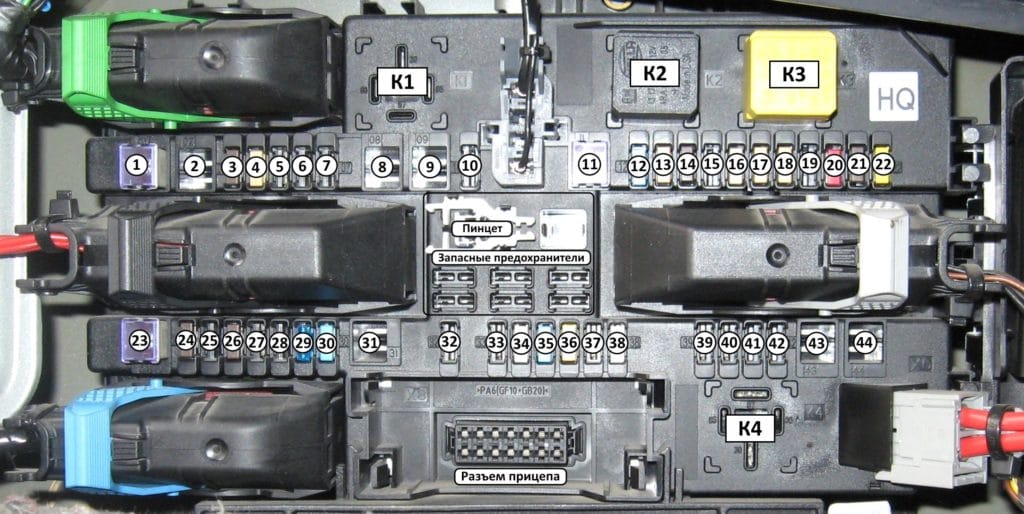

Znajduje się za lewą osłoną boczną.

Typ 1

Opel Astra H (2004-2009) - schematy bezpieczników i przekaźników

Opis

1 25/30A Napęd elektryczny do przednich szyb elektrycznych
2 Nieużywany
3 7.5A Zestaw wskaźników
4 5A Ogrzewanie / Klimatyzacja / Klimatyzacja (HVAC)
5 Poduszki powietrzne 7,5 A
6 Nieużywany
7 Nieużywany
8 Nieużywany
9 Nieużywany
10 Nieużywany
11 25A Ogrzewanie tylnej szyby (szyba tylna szyba)
12 15A Wycieraczka szyby okna drzwi tylnych
13 5A Pomoc w parkowaniu
14 7,5A System klimatyzacji
15 Nieużywany
16 5A Rozpoznawanie zajętości siedzenia/system Open-Start
17 Czujnik deszczu 5A / Czujnik jakości powietrza / System monitorowania ciśnienia w oponach / Wewnętrzne lusterko wsteczne
18 5A Instrumenty / przełączniki
19 Nieużywany
20 Dynamiczne sterowanie amortyzatorem 10A (CDC)
21 7,5 A Podgrzewane zewnętrzne lusterka wsteczne
22 25A Właz górny
23 25/30A Elektryczne szyby do tylnych drzwi
24 Złącze diagnostyczne 7,5 A
25 Nieużywany
26 7,5A Elektryczne składane lusterka boczne
27 Czujnik ultradźwiękowy 5A, system alarmowy przed kradzieżą
28 Nieużywany
29 15A Zapalniczka, gniazdo przednie
30 10A Tylne gniazdo do podłączenia dodatkowych urządzeń elektrycznych
31 Nieużywany
32 Otwórz i uruchom system
33 Nieużywany
34 25A Szyberdach
35 10A Tylne gniazdo do podłączenia dodatkowych urządzeń elektrycznych
36 20A Gniazdo zaczepu holowniczego
37 5A Oświetlenie wnętrza
38 30A Zamek centralny, zacisk „30”
39 15A Podgrzewane przednie lewe siedzenie
40 15A Podgrzewane przednie prawe siedzenie
41 Nieużywany
42 Nieużywany
43 Nieużywany
44 Nieużywany
  • K2 (K3_X131) Przekaźnik – podgrzewana tylna szyba, lusterka (na FR11, FR21), (od FB5, FB6)
  • K3 (K1_X131) Przekaźnik – pin 15 (na FR12, FR13, FR14, FR16, FR17, FR18, FR20)
  • K4 (K2_X131) Przekaźnik – zacisk 15a (na FR39, FR40)

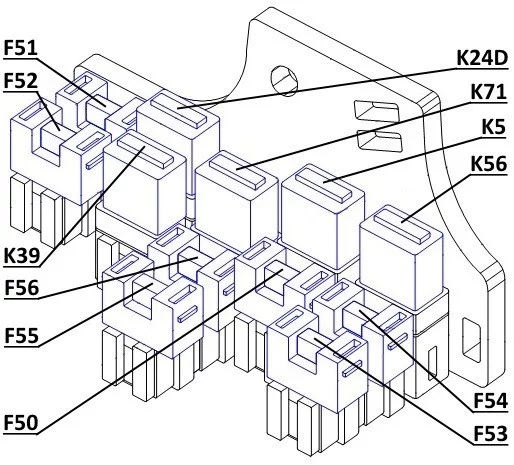

Typ 2

Opel Astra H (2004-2009) - schematy bezpieczników i przekaźników

Opis

F50 Klimatyzator 10A (na przekaźniku K5)
F51 15A Światła przeciwmgielne (przód) (na przekaźniku K39)
F52 15A Gniazdo pomocnicze (tylna zapalniczka) ACS
F53 7,5A Podgrzewane lustra
F54 30A Szyby przednie FHF
F55 30A Tylne szyby FHR
F56 7,5A Tylne światła (w K71), Zamek bez klamki (w K24D)
K5 Przekaźnik – sprężarka, klimatyzacja (FE33, F50)
K24D Przekaźnik martwego bloku (F56)
K39 Przekaźnik – lampa przeciwmgielna, przód (F51)
K56 Przekaźnik wycieraczki szyby tylnej (FE31, FE33)
K71 Przekaźnik – światło cofania (F56, FE33)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
