W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kamiq i Scala z lat: 2022.

Skoda Kamiq i Scala to popularne modele czeskiego producenta samochodów, które zostały wprowadzone na rynek w 2019 roku. W 2021 roku oba modele przeszły niewielką modernizację, a w 2022 roku otrzymały jeszcze kilka ulepszeń.

Kamiq to kompaktowy crossover, który cieszy się popularnością ze względu na swój przestronny i funkcjonalny wnętrze, wygodną jazdę i atrakcyjną cenę. Po modernizacji w 2021 roku model otrzymał nowe reflektory LED, zmodyfikowaną atrapę chłodnicy oraz nowe wzory felg i tapicerki. Wśród dodatkowych opcji pojawiła się m.in. nowa tapeta multimedialna z ekranem o przekątnej 9,2 cala.

Scala to kompaktowy hatchback, który charakteryzuje się nowoczesnym wyglądem i zaawansowanymi rozwiązaniami technologicznymi. Po modernizacji w 2021 roku model otrzymał nowe reflektory LED, a także zmodyfikowaną atrapę chłodnicy i tylne lampy. Wewnątrz zastosowano nową tapicerkę oraz dodano nowe opcje wyposażenia, takie jak bezprzewodowy system ładowania telefonu.

W 2022 roku oba modele otrzymały jeszcze kilka ulepszeń. W Skodzie Kamiq pojawił się nowy silnik benzynowy 1.0 TSI o mocy 110 KM, który jest dostępny w połączeniu z automatyczną skrzynią biegów DSG. W Scala natomiast zastosowano nowe materiały wykończeniowe i dodano nowe kolory lakieru, a także wprowadzono nową wersję Monte Carlo z sportowym wykończeniem wnętrza.

Zobacz także:  Skoda Citigo (2013) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Kamiq i Scala to dobrze zaprojektowane i funkcjonalne modele, które oferują zaawansowane rozwiązania technologiczne, komfortową jazdę i atrakcyjną cenę. Ich modernizacja w 2021 roku oraz kilka ulepszeń w 2022 roku sprawiły, że modele te stały się jeszcze bardziej atrakcyjne dla klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

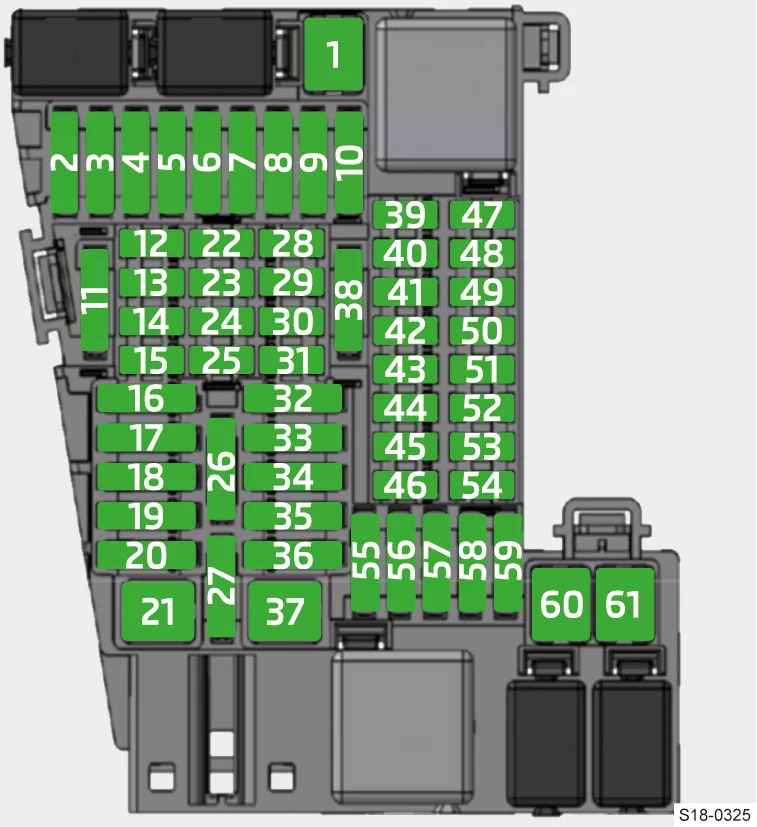

Panel przyrządów

Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Naciśnij przycisk i otwórz tacę, wyciągnij tacę, ciągnąc ją do siebie.

Skoda Kamiq i Scala (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Hak holowniczy

2

LED-Oświetlenie pojazdu – strona lewa

3

wzmacniacz muzyki

4

Układ zmywania reflektorów

5

Dach przesuwno-uchylny

6

Centralny zamek, spryskiwacz szyby przedniej, wycieraczka tylnej szyby

7

ogrzewanie tylnych siedzeń

8

Climatronic

9

LED-Oświetlenie pojazdu – strona prawa

10

Hak holowniczy

11

Elektryczna pokrywa bagażnika

12

ogrzewanie kierownicy

13

Przełącznik świateł, złącze diagnostyczne, czujnik deszczu, dźwignia sterująca pod kierownicą, ogrzewanie przedniej szyby

14

Spryskiwacze szyb

15

tablica rozdzielcza, numer alarmowy

16

Oświetlenie pojazdu – strona prawa

17

Elektryczne szyby – prawa strona

18

wycieraczki przednie

19

urządzenie Infotainment

20

Ogrzewanie szyby tylnej

21

Zapasowy

22

Zapasowy

23

Kamera cofania

24

Phonebox, antena GSM, złącze USB, ekran Infotainment

25

dźwignia obsługowa pod kierownicą

26

magistrala danych

27

Regulacja amortyzatora (zawieszenie adaptacyjne)

28

czujnik alarmu

29

Syrena systemu alarmowego

30

Zapłon (blokada zapłonu)

31

Klimatyzacja/ogrzewanie

32

Napinacze pasów bezpieczeństwa pasażera

33

Elektryczne szyby – lewa strona

34

Napinacze pasów kierowcy

35

Oświetlenie pojazdu – strona lewa

36

sygnał dźwiękowy

37

Ogrzewanie siedzeń przednich

38

Oświetlenie wnętrza, oświetlenie przycisków, system czyszczenia reflektorów, oświetlenie dekoracyjne, ręczna klimatyzacja, ogrzewanie

39

Układy wspomagające

40

Przełącznik świateł, reflektor, regulacja ustawienia reflektorów, połączenie diagnostyczne, włącznik świateł cofania, dźwignia sterująca pod kierownicą

41

Przyciemnianie lusterka wewnętrznego, regulacja lusterka zewnętrznego, klimatyzacja, przekaźnik CNG

42

Przełącznik pedału sprzęgła, uruchomienie silnika

43

wycieraczka szyby tylnej

44

System poduszek powietrznych, lampka kontrolna poduszki powietrznej

45

wycieraczki przednie

46

ogrzewanie tylnych siedzeń

47

Zapasowy

48

Elektryczna blokada kolumny kierownicy, KESSY (bezkluczykowy zamek i system startowy)

49

CNG

50

USB-Złącza z tyłu, USB-Połączenie na lusterku wewnętrznym

51

Zapasowy

52

Zapalniczka, gniazdo 12 V

53

Blokada spustu kluczyka zapłonu, automatyczna skrzynia biegów

54

gniazdo 12 V w bagażniku

55

Zapasowy

56

Ręczna klimatyzacja, ogrzewanie

57

Zapasowy

58

Spryskiwacze szyb

59

Ogrzewanie lusterek zewnętrznych, ogrzewanie dysz myjących

60

Hak holowniczy

61

Hak holowniczy

Zobacz także:  Skoda Yeti (2016) - schematy bezpieczników i przekaźników

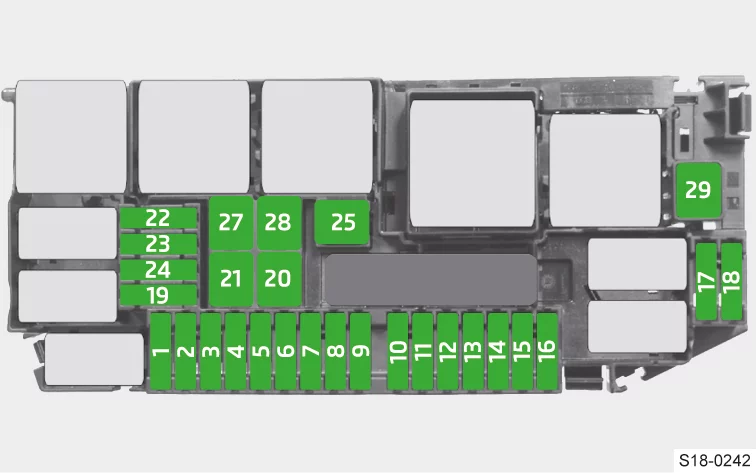

Komora silnika

Skoda Kamiq i Scala (2022) - schematy bezpieczników i przekaźników

Numer

Opis

1

Sterownik silnika

2

Klapa wydechowa, pompa płynu chłodzącego, żaluzje chłodnicy, elementy silnika

3

Sondy lambda

4

Pompa paliwa

5

Wentylator chłodnicy, regulator ciśnienia doładowania, poziom oleju i czujnik temperatury oleju, elementy silnika

6

Odpowietrznik skrzyni korbowej, elementy silnika

7

Układ hamulcowy (pompa próżniowa)

8

Pompa paliwa, elementy silnika

9

Włącznik świateł hamowania

10

Magistrala danych, kontroler BCM, moduł danych akumulatora

11

Zapasowy

12

Klimatyzacja

13

Zapasowy

14

ESC, układ sterowania silnika, elementy silnika

15

Automatyczna skrzynia biegów

16

Zapasowy

17

układ sterowania silnika

18

Rozrusznik

19

Zapasowy

20

ESC

21

ESC

22

Zapasowy

23

Zapasowy

24

Zapasowy

25

Wentylator chłodnicy

27

Wentylator chłodnicy

28

Zapasowy

29

Ogrzewanie szyby przedniej
