Skoda Rapid (2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2014. Skoda Rapid to samochód klasy kompaktowej, który zadebiutował w 2012 roku. W 2014 roku przeszedł face lifting, który przyniósł nieznaczne zmiany wizualne. W stosunku do wersji z 2012 roku zmieniono m.in. kształt reflektorów, grill, zderzaki, a także poprawiono […]

05/13/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Rapid z lat: 2014.

Skoda Rapid to samochód klasy kompaktowej, który zadebiutował w 2012 roku. W 2014 roku przeszedł face lifting, który przyniósł nieznaczne zmiany wizualne.

W stosunku do wersji z 2012 roku zmieniono m.in. kształt reflektorów, grill, zderzaki, a także poprawiono wygląd tylnych lamp. Wnętrze zostało lekko przeprojektowane i uzyskało bardziej nowoczesny wygląd.

W ofercie Skody Rapid z 2014 roku dostępne były silniki benzynowe o pojemności 1.2 i 1.4 litra oraz diesla o pojemności 1.6 litra. W zależności od wersji wyposażenia auto mogło być wyposażone m.in. w system multimedialny z ekranem dotykowym, klimatyzację, tempomat, podgrzewane fotele czy system nawigacji satelitarnej.

Skoda Rapid z 2014 roku to dobry wybór dla osób poszukujących kompaktowego samochodu o dobrym stosunku jakości do ceny.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Citigo (2011) - schematy bezpieczników i przekaźników

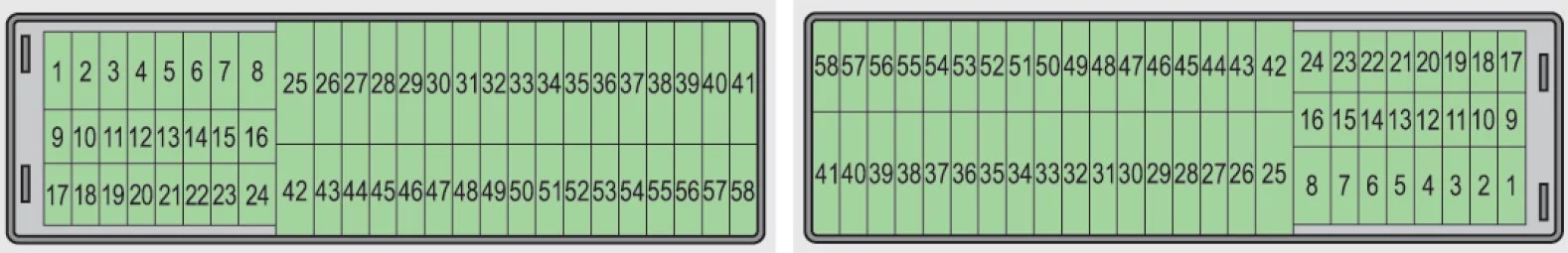

Skrzynka bezpieczników w desce rozdzielczej

Pojazdy z kierownicą po lewej i po prawej stronie

Skoda Rapid (2014) - schematy bezpieczników i przekaźników
Numer Opis
1 S-kontakt
2 Start-Stop
3 Zestaw wskaźników;

Regulacja zasięgu reflektorów;

Telefon;

Czujnik poziomu oleju;

Port diagnostyczny.

4 Sterownik ABS/ESC;

Listwa czujnika kąta skrętu z przełącznikami.

5 Silnik benzynowy:

system regulacji prędkości

6 Światło cofania (ręczna skrzynia biegów)
7 Zapłon;

Sterownik silnika;

Automatyczna skrzynia biegów.

8 Przełącznik pedału hamulca;

Przełącznik sprzęgła;

Wentylator chłodzący silnik.

9 Sterowanie ogrzewaniem;

Elektroniczny sterownik klimatyzacji;

Regulacja odległości parkowania;

Podnośnik szyby;

Wentylator chłodzący silnik;

Dysze myjące.

10 Konwerter DC-DC
11 Regulacja lusterek
12 Jednostka sterująca do wykrywania przyczepy
13 Elektroniczna jednostka sterująca automatycznej skrzyni biegów;

Dźwignia sterująca automatycznej skrzyni biegów.

14 Sterowanie wiązką reflektorów
15 Nie przypisano
16 Wspomaganie kierownicy;

Czujnik prędkości;

Sterownik silnika;

Sterownik pompy paliwa.

17 Światła do jazdy dziennej/radio dla pojazdów z START-STOP
18 Ogrzewanie lusterek
19 Wejście blokady zapłonu
20 Sterownik silnika;

Elektroniczny sterownik pompy paliwa;

Pompa paliwa.

21 Lampa cofania (automatyczna skrzynia biegów);

Światła przeciwmgielne z funkcją CORNER.

22 Sterowanie ogrzewaniem;

Elektroniczny sterownik klimatyzacji;

Telefon;

Zestaw wskaźników;

Czujnik kąta skrętu;

Kierownica wielofunkcyjna;

Blokada wyjmowania kluczyka ze stacyjki;

Złącze diagnostyczne.

23 Oświetlenie wewnętrzne, schowek i bagażnik;

Światła boczne.

24 Centralna jednostka sterująca
25 Nie przypisano
26 Wycieraczka tylnej szyby
27 Nie przypisano
28 Silnik benzynowy:

zawór odpowietrzający,

grzałka PTC.

29 Wtrysk;

Pompa płynu chłodzącego.

30 Pompa paliwa;

Układ zapłonowy;

Tempomat.

31 Sonda lambda
32 Wysokociśnieniowa pompa paliwowa;

Zawór ciśnieniowy.

33 Jednostka sterująca silnika
34 Sterownik silnika;

Pompa próżniowa.

35 Oświetlenie przełącznika;

Oświetlenie tablicy rejestracyjnej;

Światło postojowe.

36 Główna wiązka
37 Tylne światło przeciwmgielne;

Przetwornik DC-DC.

38 Światła przeciwmgielne
39 Dmuchawa powietrza do ogrzewania
40 Nie przypisano
41 Podgrzewane fotele przednie
42 Ogrzewanie tylnej szyby
43 Klakson
44 Wycieraczki
45 Zamek pokrywy bagażnika;

Centralny zamek.

46 Alarm
47 Zapalniczka;

Gniazdko w bagażniku.

48 ABS
49 Włącz światła sygnalizacyjne;

Światła hamowania.

50 Przetwornica DC-DC;

Radio.

51 Elektryczne szyby (okno kierowcy i lewa tylna szyba)
52 Elektryczne szyby (przednie okno pasażera i tylne prawe)
53 Wycieraczki szyby samochodowej
54 Zestaw wskaźników START-STOP;

Moduł kierownicy;

Kierownica wielofunkcyjna.

55 Jednostka sterująca automatycznej skrzyni biegów
56 System czyszczenia reflektorów
57 Światła mijania po lewej stronie
58 Światła mijania po prawej stronie

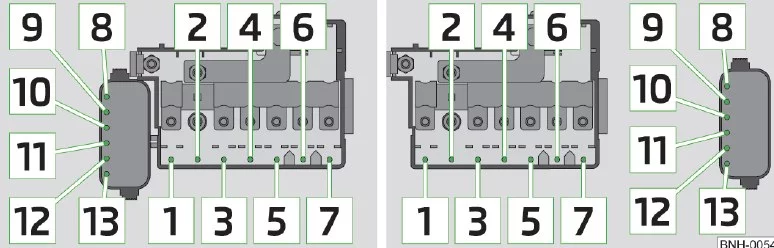

Skrzynka bezpieczników w komorze silnika

Wersja 1 i wersja 2

Skoda Rapid (2014) - schematy bezpieczników i przekaźników
Numer Opis
1 Generator
2 Nie przypisane (wersja 1);

Dodatkowa nagrzewnica elektryczna (wersja 2).

3 Wnętrze (wersja 1)
Zasilanie dla bloku bezpieczników (wersja 2)
4 Dodatkowe ogrzewanie elektryczne (wersja 1)
Wnętrze (wersja 2)
5 Wnętrze
6 Wentylator chłodzący silnik;

Jednostka sterująca do podgrzewania wstępnego.

7 Elektrohydrauliczne wspomaganie kierownicy
8 ABS
9 Wentylator chłodnicy
10 Automatyczna skrzynia biegów
11 ABS
12 Centralna jednostka sterująca
13 Elektryczny system ogrzewania dodatkowego
