Audi А6 i S6 C6 (4F) (2004-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi А6, S6, Allroad C6 (4F) z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Audi A6 C6 to generacja samochodu klasy średniej Audi A6, która była produkowana w latach 2004-2011. Samochód zyskał nowoczesny wygląd, większe wymiary i nowe silniki w porównaniu […]

06/24/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi А6, S6, Allroad C6 (4F) z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Audi A6 C6 to generacja samochodu klasy średniej Audi A6, która była produkowana w latach 2004-2011. Samochód zyskał nowoczesny wygląd, większe wymiary i nowe silniki w porównaniu do swojego poprzednika, A6 C5. W ofercie były dostępne silniki benzynowe o pojemności od 2.0 do 5.2 litra oraz diesle o pojemności od 2.0 do 3.0 litra. Audi A6 C6 oferowane było w wersjach sedan oraz kombi (Avant), a także w wersji Allroad Quattro, która była podwyższona i miała większą ochronę podwozia. Wnętrze samochodu było nowoczesne i bogato wyposażone, z opcjami takimi jak system nagłośnienia Bose, nawigacja satelitarna, system klimatyzacji czterostrefowej i wiele innych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

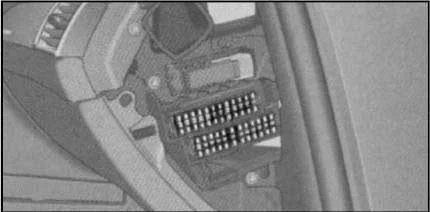

Skrzynka bezpieczników nr 1

Znajduje się po lewej stronie deski rozdzielczej.

Zobacz także:  Audi A8 D3 (4E) (2003-2010) - schematy bezpieczników i przekaźników

Audi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźników

Opis

1 Zapasowy
2 Zapasowy
3 Sterowanie silnikiem 5A
4 Czujnik poziomu oleju 5A
5 Klimatyzator 5A
6 5A Elektroniczny dynamiczny program stabilności (ESP);

Czujnik sprzęgła.

7 5A Wtyczka do systemu diagnostycznego
8 Jednostka sterująca HomeLink 5A
9 5A automatycznie ekranowane wewnętrzne lusterko wsteczne
10 Utrzymanie odległości 5A (adaptacyjny tempomat)
11 podgrzewacz pomocniczy 5A
12 10A Wtyczka do systemu diagnostycznego
13 Moduł przełącznika kolumny kierownicy 10A
14 Przełącznik sygnału hamulca 5A
15 Zestaw wskaźników 10A
16 10A Telefon;

Telematyka.

17 10A Elektroniczny Program Stabilności (ESP)
18 Elektronika lewego reflektora 5A
19 5A Czujnik deszczu
20 Podgrzewane dysze spryskiwaczy 5A
21 Wzmacniacz antenowy 5A
22 Zapasowy
23 5A Elektromechaniczny hamulec postojowy
24 Zapasowy
25 Zapasowy
26 Zapasowy
27 Zapasowy
28 Zapasowy
29 Zapasowy
30 Zapasowy
31 15A Włącznik świateł cofania;

Skrzynia biegów Multitronic;

Element silnika.

32 30A Inteligentny moduł zasilania kierowcy (wnęka na nogi i reflektory, klakson, wycieraczka, elektryczna regulacja kolumny kierownicy)
33 Inteligentny moduł zasilania sterownika 25A (oświetlenie po lewej stronie)
34 Inteligentny moduł zasilania sterownika 25A (prawe oświetlenie)
35 Podgrzewacz pomocniczy 20A
36 Środek do czyszczenia reflektorów 30A
37 25A Elektroniczny Program Stabilności (ESP)
38 Wycieraczka 30A
39 15A jednostka sterująca lewych drzwi
40 25A Sygnał dźwiękowy (klakson);

Wyświetlacz MMI.

41 Wentylator nagrzewnicy 40A
42 30A ECM;

Elektroniczny moduł sterowania kolumną kierowniczą

43 Zapasowy
44 15A Zaawansowana skrzynka kontrolna;

Poduszka powietrzna.

Skrzynka przekaźnikowa

Znajduje się pod deską rozdzielczą, na lewo od kierownicy. Elementy znajdują się na specjalnie zaprojektowanym uchwycie wspornika.

Audi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźników

Opis

A Bezpiecznik do jednostki sterującej ABS 1 -S123- (40A)
b Zapasowy
C Zapasowy
D Zapasowy
1 Przekaźnik mocy (zacisk 15) -J329-
2 Przekaźnik spryskiwaczy reflektorów -J39-
3 Zapasowy
4 Przekaźnik rozrusznika -J53-
5 Przekaźnik mocy (zacisk 75x) -J694- (do 04.2005)
6 Przekaźnik rozrusznika 2 -J695-
7 Przekaźnik sygnału -J4-
7 Przekaźnik napięcia zasilania (zacisk 75x) -J694- (od 05.2005)
8 Zapasowy
9 Zapasowy



Skrzynka bezpieczników nr 2

Znajduje się po prawej stronie deski rozdzielczej.

Audi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźnikówAudi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźników

Opis

Skrzynka bezpieczników (A)
1 Telepaszport 5A (w niektórych krajach eksportowych)
2 Zapalniczka przednia 20A
3 5A system monitorowania ciśnienia w oponach
4 Zapasowy
5 15A Inteligentny moduł zasilania pasażera z przodu (odblokowywanie schowka)
6 15A Jednostka sterująca drzwiami prawymi
7 Przesuwany panel dachowy 20A
8 Sterowanie klimatyzacją 10A
9 Podgrzewane fotele przednie 30A
10 Komunikacja 5/10A
11 15A Kontrola wysokości jazdy
12 Komunikacja 5A
Skrzynka bezpieczników (B)
1 Elektryczna pompa paliwowa 20A
2 Telefon samochodowy 5A (Bluetooth)
3
4
5 Kontrola wysokości jazdy 5A
6 5A Automatyczna zmiana biegów;

Przełącznik sprzęgła

7 5A Akustyczny system parkowania
8 Jednostka sterująca bramy 5A
9 5A Automatyczna regulacja zasięgu reflektorów (reflektor pomocniczy);

Elektronika prawego reflektora.

10 Poduszka powietrzna 5A
11 Podgrzewane tylne siedzenia 5A
12 Zapasowy



Bagażnik

Audi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźników

Audi А6 i S6 C6 (4F) - schematy bezpieczników i przekaźników

8 – Przekaźnik odmgławiacza tylnej szyby, 9 – od 2006 r.: Przekaźnik pompy paliwa dodatkowej nagrzewnicy, 10 – Przekaźnik pompy paliwa.

Opis

Numer Opis
Czarna skrzynka bezpieczników (A)
1 30A Cyfrowe/przetwarzanie sygnału (DSP)/wzmacniacz BOSE
2 5A MMI;

Wzmacniacz antenowy.

3 30A Elektromechaniczny hamulec postojowy, lewy silnik
4 30A Elektromechaniczny hamulec postojowy, silnik prawy
5 20A Gniazdo w bagażniku
6 Akumulator 5A — system dystrybucji zasilania
7 20A Inteligentna jednostka dystrybucji mocy (światło po prawej)
8 Tylna inteligentna jednostka dystrybucji zasilania 5A
9 30A Inteligentna jednostka dystrybucji zasilania z tyłu (światło po lewej)
10 Szyby 35A (prawa strona samochodu)
11 5A Modele z kierownicą po lewej stronie: wspomaganie parkowania.
20A Modele z kierownicą po prawej stronie: Zapalniczka przednia
12 20A Tylna zapalniczka
Brązowa skrzynka bezpieczników (B)
1 Kamera cofania 5A
2 Zasilanie tylnej klapy (bagażnik) 30A
3 Zasilanie tylnej klapy (bagażnik) 30A
4 Zasilanie tylnej klapy (bagażnik) 20A
5 Wzmacniacz antenowy 5A
6 Tuner telewizyjny 5A
7 5A Inteligentna jednostka dystrybucji mocy (komfort)
8 Grzałka pomocnicza 20A
9 5A Tuner cyfrowy
10 15A Jednostka sterująca zaczepem trakcyjnym
11 15A Trakcja – zaczep (lampa lewa)
12 15A Trakcja – zaczep (prawa lampa)
