W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Kamiq i Scala z lat: 2019, 2020.

Skoda Kamiq i Scala to dwa modele samochodów wprowadzone na rynek w 2019 roku, zastępujące wcześniej produkowane modele Skoda Roomster i Skoda Rapid. Oba modele zostały zbudowane na platformie MQB A0, co oznacza, że są mniejsze od poprzedników, ale oferują większy komfort oraz lepsze osiągi.

Kamiq jest kompaktowym SUV-em o długości 4,24 metra, który oferuje dużo miejsca w kabinie i przestronny bagażnik o pojemności 400 litrów (pojemność ta może wzrosnąć do 1 395 litrów po złożeniu tylnej kanapy). W gamie silników znajdują się jednostki benzynowe i wysokoprężne, o mocy od 95 do 150 KM, a do wyboru są skrzynie biegów manualne lub automatyczne. Kamiq oferuje także wiele funkcji i systemów wspomagających, takich jak asystent parkowania, system rozpoznawania znaków drogowych, adaptacyjny tempomat, system audio z ośmioma głośnikami, a także system multimedialny z 9,2-calowym ekranem dotykowym.

Scala to hatchback o długości 4,36 metra, który oferuje dużo miejsca w kabinie i przestronny bagażnik o pojemności 467 litrów (pojemność ta może wzrosnąć do 1 410 litrów po złożeniu tylnej kanapy). W gamie silników znajdują się jednostki benzynowe o mocy od 95 do 150 KM oraz wysokoprężne o mocy 115 KM, a do wyboru są skrzynie biegów manualne lub automatyczne. Scala oferuje również wiele funkcji i systemów wspomagających, takich jak system rozpoznawania zmęczenia kierowcy, adaptacyjny tempomat, system audio z ośmioma głośnikami, a także system multimedialny z 9,2-calowym ekranem dotykowym.

Zobacz także:  Skoda Rapid (2014) - schematy bezpieczników i przekaźników

Oba modele, Skoda Kamiq i Scala, zyskały uznanie za swój atrakcyjny design, komfortowe wnętrza i zaawansowane systemy bezpieczeństwa oraz funkcje multimedialne. Wprowadzenie tych modeli na rynek pozwoliło Skodzie na rozwój w segmencie mniejszych i bardziej przystępnych cenowo samochodów, a także na konkurowanie z innymi popularnymi modelami w tej kategorii, takimi jak Opel Crossland czy Volkswagen T-Cross.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

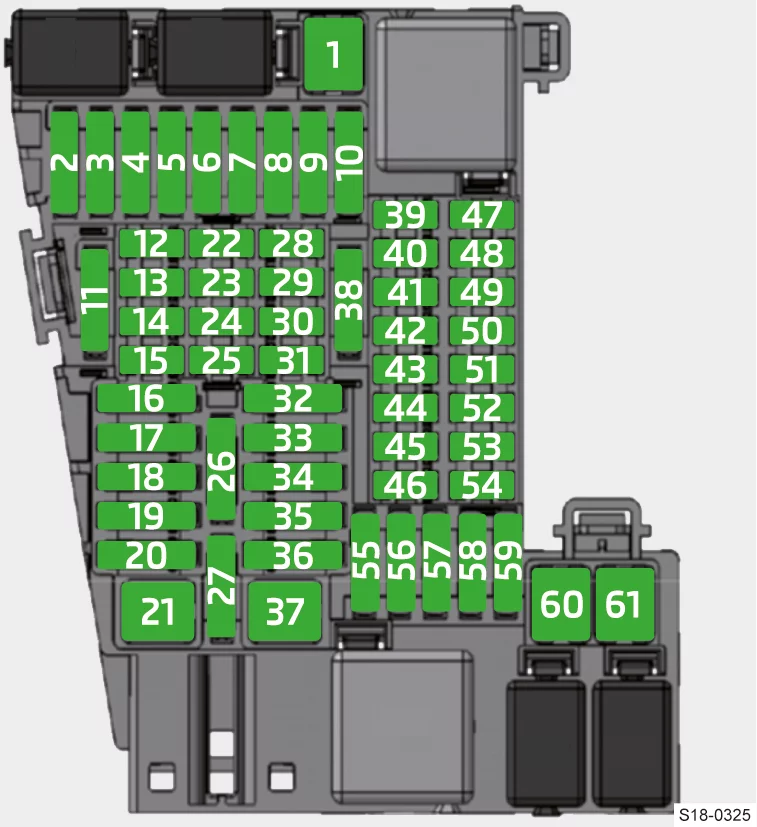

Panel przyrządów

Skrzynka bezpieczników znajduje się za schowkiem na desce rozdzielczej po stronie kierowcy.
Naciśnij przycisk i otwórz tacę, wyciągnij tacę, ciągnąc ją do siebie.

Skoda Kamiq i Scala (2019-2020) - schematy bezpieczników i przekaźników

Numer Opis
1 Hak holowniczy
2 Reflektory LED – lewa strona
3 Wzmacniacz muzyczny
4 Spryskiwacze reflektorów
5 Dach uchylny/przesuwny
6 Centralny zamek;

Spryskiwacz szyby przedniej;

Wycieraczka szyby tylnej.

7 Ogrzewanie foteli – tył
8 Climatronic
9 Reflektory LED – prawa strona
10 Hak holowniczy
11 Elektryczna pokrywa bagażnika
12 Podgrzewana kierownica
13 Włącznik świateł;

Złącze diagnostyczne;

Czujnik deszczu;

Dźwignia sterująca pod kierownicą;

Ogrzewanie przedniej szyby.

14 System spryskiwaczy przedniej szyby
15 Klaster instrumentów;

Połączenie alarmowe.

16 Światło – prawa strona
17 Elektryczne szyby – prawa strona
18 Wycieraczki
19 Inforozrywka
20 Podgrzewana tylna szyba
21 SCR (AdBlue)
22 Nieużywany
23 Kamera cofania
24 Skrzynka telefoniczna;

Antena GSM;

Połączenie USB;

Ekran informacyjno-rozrywkow.

25 Dźwignia sterująca pod kierownicą
26 Magistrala danych
27 Regulacja amortyzatorów (zawieszenie adaptacyjne)
28 Czujnik systemu alarmowego
29 Klakson systemu alarmowego
30 Zapłon (blokada zapłonu)
31 Klimatyzacja;

Ogrzewanie.

32 Napinacze pasów pasażerskich
33 Elektryczne szyby – lewa strona
34 Napinacze paska kierowcy
35 Światło – lewa strona
36 Klakson
37 Ogrzewanie przednich siedzeń
38 Oświetlenie wnętrza;

Oświetlenie przycisków;

System czyszczenia reflektorów;

Oświetlenie otoczenia;

Klimatyzacja manualna;

Ogrzewanie.

39 Systemy wspomagania
40 Włącznik świateł;

Reflektory;

Poziomowanie reflektorów;

Złącze diagnostyczne;

Włącznik świateł cofania;

Dźwignia sterująca pod kierownicą.

41 Przyciemnianie lusterka wewnętrznego;

Regulacja lusterka zewnętrznego.

42 Przełącznik pedału sprzęgła;

Rozruch silnika;

Klimatyzacja.

43 Wycieraczka tylnej szyby
44 System poduszek powietrznych;

Lampka kontrolna poduszek powietrznych.

45 Wycieraczki
46 Ogrzewanie foteli – tył
47 Nieużywany
48 Elektryczna blokada kolumny kierownicy;

Kessy (bezkluczykowy system blokady i rozruchu).

49 SCR (AdBlue)
50 Złącza USB z tyłu
51 Nieużywany
52 Zapalniczka przednia /12 V gniazdo
53 Blokada spustu kluczyka zapłonu;

Automatyczna skrzynia biegów.

54 Gniazdo 12 V w bagażniku
55 Nieużywany
56 Klimatyzacja manualna;

Ogrzewanie.

57 Nieużywany
58 System spryskiwaczy przedniej szyby
59 Ogrzewanie lusterek zewnętrznych;

Ogrzewanie dyszy spryskiwacza.

60 Hak holowniczy
61 Hak holowniczy

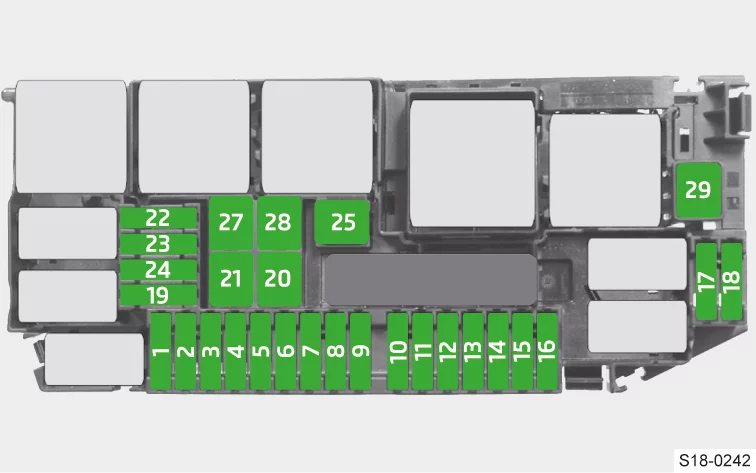

Komora silnika

Skoda Kamiq i Scala (2019-2020) - schematy bezpieczników i przekaźników

Numer Opis
1 Jednostka sterująca silnika
2 Klapa wydechowa;

Pompa płynu chłodzącego;

Żaluzje chłodnicy;

SCR (AdBlue);

Elementy silnika.

3 Sonda lambda;

Jednostka sterująca NOx.

4 Pompa paliwa;

Elementy silnika.

5 Wentylator chłodnicy;

Regulator ciśnienia doładowania;

Czujnik poziomu i temperatury oleju;

Elementy silnika.

6 Odpowietrznik skrzyni korbowej;

Układ świec żarowych;

Elementy silnika.

7 Układ hamulcowy (pompa próżniowa)
8 Pompa paliwa;

Elementy silnika.

9 Włącznik światła hamowania
10 Magistrala danych;

Kontroler BCM;

Moduł danych akumulatora.

11 Nieużywany
12 Klimatyzacja
13 Nieużywany
14 ESC;

Układ sterowania silnikiem;

Elementy silnika.

15 Automatyczna skrzynia biegów
16 Nieużywany
17 Układ sterowania silnikiem
18 Rozrusznik
19 Nieużywany
20 ESC
21 ESC
22 Nieużywany
23 Nieużywany
24 Nieużywany
25 Elektryczna nagrzewnica dodatkowa;

Wentylator chłodnicy.

27 Elektryczna nagrzewnica dodatkowa;

Wentylator chłodnicy.

28 Elektryczny podgrzewacz pomocniczy
29 Podgrzewana szyba przednia
