Skoda Octavia I (1996-2004) – schematy bezpieczników i przekaźników

Rocznik 1996-2004
Zaktualizowano 12.05.2023
Skoda Octavia I (1996-2004) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Octavia I z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004.

Skoda Octavia I była produkowana w latach 1996-2004 i była pierwszym modelem tej marki po przejęciu przez koncern Volkswagena. Auto było oparte na platformie grupy VW A4 i dzieliło wiele części z innymi modelami koncernu, takimi jak VW Golf czy Audi A3.

W zależności od roku produkcji, Skoda Octavia I była dostępna w kilku wersjach nadwozia, w tym jako sedan lub kombi. Wśród silników znajdowały się zarówno jednostki benzynowe, jak i diesla, o pojemnościach od 1,4 do 2,0 litrów. Wersje RS oferowały jeszcze mocniejsze jednostki, a także sportowe zawieszenie i stylistykę.

Octavia I była uważana za niezawodny i praktyczny samochód, który oferował dużą przestrzeń wewnątrz i w bagażniku. Wraz z wprowadzeniem silników z bezpośrednim wtryskiem paliwa, samochód stał się także bardziej oszczędny w użytkowaniu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

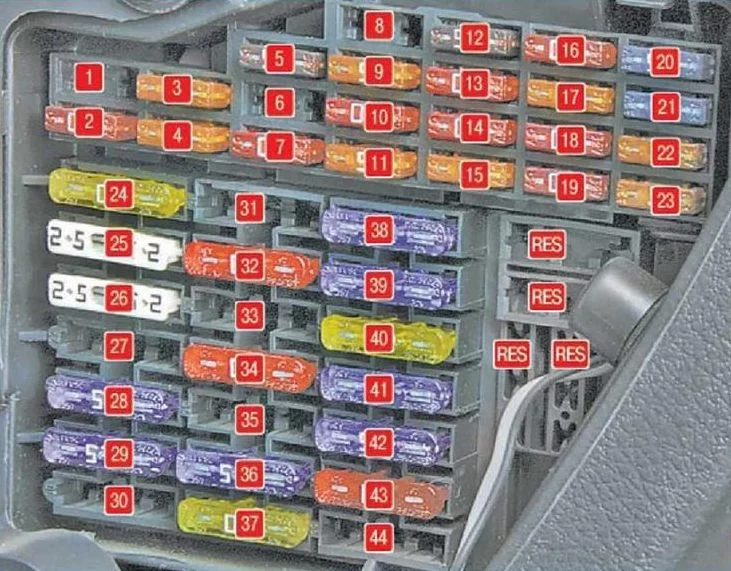

Skrzynka bezpiecznikowa

Znajduje się na końcu deski rozdzielczej, po stronie kierowcy.

Skoda Octavia I (1996-2004) - schematy bezpieczników i przekaźników

Opis

1 10A Podgrzewane lusterka;

Przekaźnik zapalniczki;

Elektryczne siedzenia;

Dysze spryskiwaczy.
2 10A Kierunkowskazy;

Reflektory z żarówkami ksenonowymi.
3 5A oświetlenie schowka na rękawiczki
4 5A oświetlenie tablicy rejestracyjnej
5 7,5A Podgrzewane fotele;

Climatronic;

Klapa recyrkulacji powietrza;

Podgrzewane lusterka zewnętrzne;

Sterowanie tempomatem.
6 5A Centralny zamek
7 10A Światła cofania;

Czujniki parkowania.
8 Telefon 5A
9 5А ABS, ESP
10 10A Zapłon
11 5A Tablica przyrządów
12 7,5А Zasilanie układu diagnostycznego
13 10A światła hamowania
14 10A Oświetlenie wnętrza nadwozia;

Centralny zamek;

Oświetlenie wnętrza nadwozia (bez centralnego zamka).
15 5A Tablica przyrządów;

Czujnik kąta skrętu;

Lusterko wsteczne.
16 Klimatyzator 10A
17 5A Podgrzewane dysze opryskiwaczy;

30A Światło do jazdy dziennej.
18 10A Prawy reflektor świateł drogowych
19 10A Lewy reflektor świateł drogowych
20 15A Prawy reflektor świateł mijania;

Poziomowanie reflektorów.
21 15A Lewy reflektor świateł mijania
22 5A Prawe światło postojowe
23 5A Lewe światło postojowe
24 20A Wycieraczki przednie, silnik spryskiwacza
25 25A Wentylator nagrzewnicy;

Klimatyzacja;

Climatronic.
26 25A Podgrzewana szklana pokrywa bagażnika
27 15A Wycieraczka tylnej szyby
28 15A pompa paliwa
29 15A Jednostka sterująca: silnik benzynowy;

10A Jednostka sterująca: silnik wysokoprężny.
30 20A Elektryczny szyberdach
31 Nie zajęty
32 Silnik benzynowy 10A – wtryskiwacze zaworowe, pompa wysokiego ciśnienia silnika;

Diesel 30A, centrala sterująca.
33 20A Spryskiwacz reflektorów
34 Silnik benzynowy 10A: skrzynka sterownicza;

Silnik wysokoprężny 10A: skrzynka kontrolna.
35 30A Gniazdo do podłączenia przyczepy;

Gniazdo w bagażniku.
36 15A Światła przeciwmgielne
37 Silnik benzynowy 20A: skrzynka sterownicza;

Silnik wysokoprężny 5A: skrzynka kontrolna.
38 15A Lampa bagażnika;

Centralny zamek;

Oświetlenie wnętrza.
39 15A System ostrzegania o zagrożeniach
40 20A Sygnał dźwiękowy (bip)
41 Zapalniczka do papierosów 15A
42 15A Radio;

Telefon.
43 10A Silnik benzynowy: skrzynka sterownicza;

Silnik wysokoprężny: skrzynka sterownicza.
44 15A Podgrzewane siedzenia

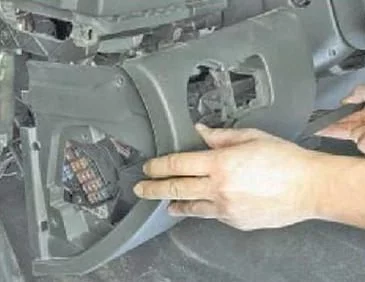

Skrzynka przekaźnikowa

Znajduje się pod samym panelem za osłoną okładziny.

Skoda Octavia I (1996-2004) - schematy bezpieczników i przekaźników

Skoda Octavia I (1996-2004) - schematy bezpieczników i przekaźników

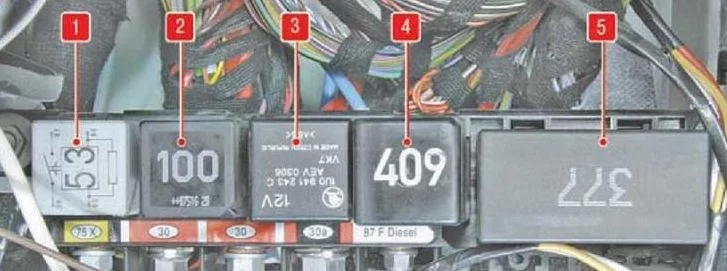

Opis

  1. przekaźnik klaksonowy;
  2. przekaźnik przełączający;
  3. wzmacniacz oświetlenia;
  4. przekaźnik pompy paliwa;
  5. sterownik wycieraczek.

W samochodach z bogatszym wyposażeniem elektrycznym dostarczany jest kolejny panel – dodatkowy (montowany na górze), wypełniony klasycznymi elementami przekaźnikowymi.

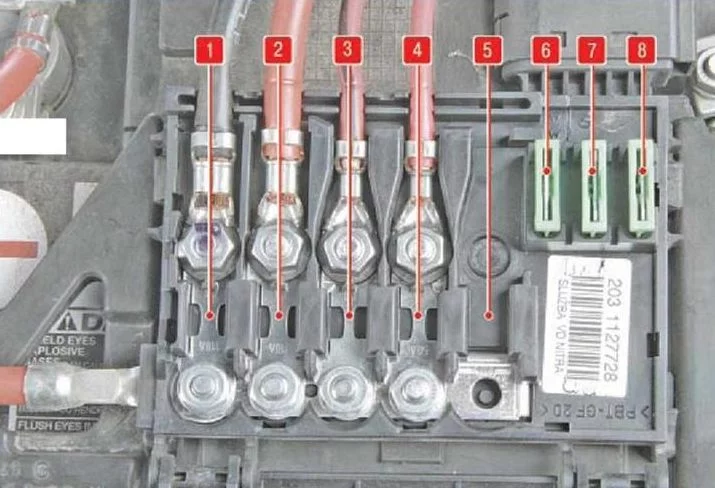

Komora silnika

Znajduje się w pokrywie na akumulator i składa się z bezpieczników (wysokiej mocy) i bezpieczników.

Skoda Octavia I (1996-2004) - schematy bezpieczników i przekaźników

Opis

1 Generator 110/150A
2 110A Jednostka sterująca oświetleniem wnętrza
3 40/50A Silnik elektryczny układu chłodzenia silnika
4 50A Elektroniczna jednostka sterująca
5 50A Świece żarowe do silników Diesla
6 30A Silnik elektryczny układu chłodzenia silnika
7 Jednostka sterująca ABS 30A
8 Jednostka sterująca ABS 30A

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
