W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Enyaq iV z lat: 2023.

Skoda Enyaq iV to zupełnie nowy, w pełni elektryczny SUV, który został wprowadzony na rynek w 2020 roku. Samochód ten został zaprojektowany na platformie MEB koncernu Volkswagen, która została stworzona specjalnie z myślą o elektrycznych pojazdach.

Enyaq iV oferuje szeroki wybór baterii i silników, co pozwala na wybór odpowiedniego zestawu napędowego w zależności od potrzeb kierowcy. Zasięg jazdy w zależności od wersji wynosi od około 300 do ponad 500 kilometrów na jednym ładowaniu.

Samochód ten charakteryzuje się nowoczesnym designem z charakterystycznym świetlnym pasem na przedniej masce oraz przestronnym wnętrzem. W wyposażeniu można znaleźć takie rozwiązania jak wyświetlacz HUD, system multimedialny z ekranem dotykowym, systemy asystujące podczas jazdy, a także innowacyjne rozwiązania w zakresie ładowania i zarządzania energią.

Skoda Enyaq iV z powodzeniem konkurować może z innymi popularnymi SUV-ami, oferując jednocześnie ekologiczny napęd i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Skoda Octavia iV plug-in (2022) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w tablicy rozdzielczej

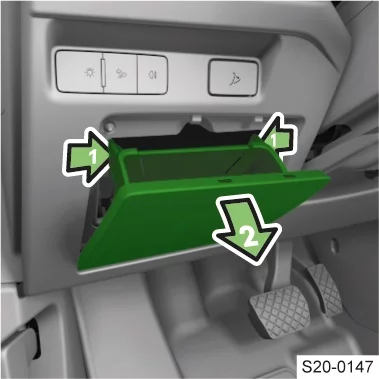

Dostęp do bezpieczników – pojazdy z kierownicą po lewej stronie

  • Otworzyć schowek po stronie kierowcy.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące i otwórz schowek.

  • Zmień bezpiecznik.

  • Zamknąć schowek.

Dostęp do bezpieczników – pojazdy z kierownicą po prawej stronie

  • Otworzyć schowek po stronie pasażera.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników
  • Zwolnij drążek hamulcowy schowka.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników
  • Naciśnij występy blokujące, schowek schowa się.

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników
  • Otwórz pokrywę skrzynki bezpieczników.

  • Zmień bezpiecznik.

  • Zamknij pokrywę skrzynki bezpieczników.

  • Włóż i zablokuj drążek hamulcowy.

  • Zamknąć schowek.

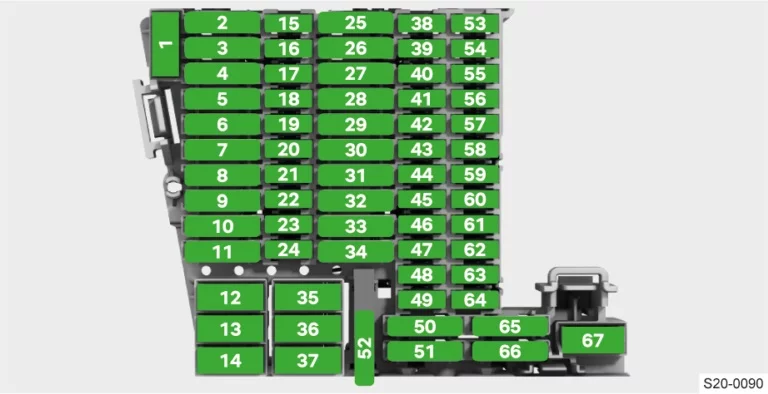

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników

Numer

Opis

1

Gniazdo 230 V

2

Poduszki bezpieczeństwa

3

Zaczep do holowania

4

Kamera przednia do systemów wspomagających

5

Zewnętrzne oświetlenie pojazdu z tyłu

6

Oświetlenie wewnętrzne, podświetlenie kraty chłodnicy

7

Ogrzewanie przednich foteli

8

Dach przesuwno-uchylny

9

Elektryczne szyby (po lewej stronie pojazdu), centralny zamek (po lewej stronie pojazdu), lusterka zewnętrzne lewe (ogrzewanie, funkcja składania, regulacja powierzchni lusterek), elektryczny zamek dziecięcy (po lewej stronie pojazdu)

10

wolny

11

Zaczep do holowania

12

wolny

13

Centralny zamek (tylne drzwi i pokrywa bagażnika), system spryskiwaczy szyb, system czyszczenia reflektorów, funkcja obracania przednich reflektorów

14

wzmacniacz muzyki

15

wolny

16

wolny

17

Tylne czujniki radarowe, wspomaganie parkowania, asystent kierowania parkowaniem

18

Blokada kolumny kierownicy, KESSY (system bezkluczykowego blokowania), bezdotykowa obsługa elektrycznej pokrywy bagażnika

19

Zestaw wskaźników, połączenie alarmowe, usługi online

20

Phone boxUSB-Przyłącza przednie

21

Kamera cofania, widok otoczenia (Top View)

22

układ sterowania silnika

23

System łączności

24

wolny

25

Napinacze pasów kierowcy

26

Szyby (prawa strona pojazdu), centralny zamek (prawa strona pojazdu), lusterko zewnętrzne prawe (ogrzewanie, funkcja składania, regulacja powierzchni lusterek), elektryczna blokada dziecięca (prawa strona pojazdu)

27

Napinacze pasów bezpieczeństwa pasażera

28

System kontroli akumulatora wysokiego napięcia – bezpieczne wyłączenie systemu wysokiego napięcia, ładowarka do akumulatora wysokiego napięciao

Bezpiecznik może wymieniać tylko specjalistyczna firma!

29

Zaczep do holowania

30

Infotainment

31

Zaczep do holowania

32

Tylne oświetlenie zewnętrzne pojazdu, podniesione światło hamowania, oświetlenie tablicy rejestracyjnej

33

wolny

34

Ogrzewanie/klimatyzacja

35

ogrzewanie tylnych siedzeń

36

Dmuchawa do ogrzewania/klimatyzacji

37

Elektryczna pokrywa bagażnika

38

Wentylacja fotela

39

Ogrzewanie kierownicy

40

Syrena autoalarmu

41

magistrala danych

42

Działanie przekładni, wyświetlacz trybu przekładni

43

Klimatyzacja z przodu, klimatyzacja z tyłu, ogrzewanie tylnej szyby

44

Przednie oświetlenie wnętrza, hamulec postojowy, czujnik deszczu, działanie funkcji oświetlenia, system alarmowy, złącze diagnostyczne, listwa przycisków w desce rozdzielczej

45

dźwignia obsługowa pod kierownicą

46

Ekran Infotainment, wyświetlacz Head-up

47

Adaptacyjna regulacja podwozia (DCC)

48

wolny

49

wolny

50

wolny

51

wolny

52

gniazdo 12 V w bagażniku

53

wolny

54

wolny

55

wolny

56

wolny

57

wolny

58

USB tylna strona

59

Lusterko wewnętrzne z funkcją automatycznego przyciemniania

60

Złącze diagnostyczne

61

Układ napędowy

62

wolny

63

wolny

64

wolny

65

wolny

66

wycieraczka szyby tylnej

67

Ogrzewanie szyby tylnej

Zobacz także:  Skoda Octavia IV (2022) - schematy bezpieczników i przekaźników

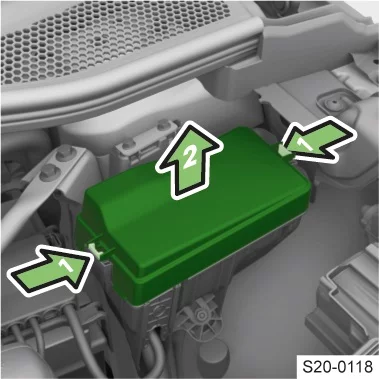

Skrzynka bezpieczników w przestrzeni pod klapą przednią

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników
  • Jednocześnie naciśnij przyciski blokujące na pokrywie skrzynki bezpieczników i zdejmij pokrywę.

  • Zmień bezpiecznik.

  • Załóż pokrywę i zatrzaśnij.

  • Dopasuj prawidłowo pokrywę i zaczep mocno.

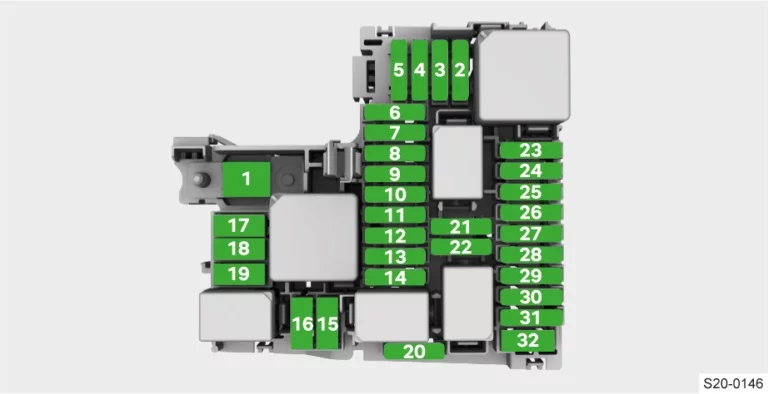

Skoda Enyaq iV (2023) - schematy bezpieczników i przekaźników

Numer

Opis

1

wolny

2

System pomocy ESC, układ sterowania BDM, cewka przekaźnika głównego

3

Ładowarka do akumulatora wysokiego napięcia, napęd elektryczny

4

Lewy reflektor przedni

5

Prawy przedni reflektor

6

Czujnik radarowy z przodu

7

wolny

8

wolny

9

sygnał dźwiękowy

10

wycieraczki przednie

11

Klimatyzacja + ogrzewanie

12

Generator dźwięku silnika

13

System wspomagania ESC

14

wolny

15

System wspomagania ESC

16

Wentylator chłodnicy

17

Ogrzewanie szyby przedniej

18

wolny

19

wolny

20

wolny

21

wolny

22

wolny

23

układ sterowania silnika

24

Wentylator chłodnicy

25

Pompa płynu chłodzącego, ogrzewanie elektryczne

26

Pompa płynu chłodzącego, żaluzja chłodnicy

27

wolny

28

wolny

29

wolny

30

wolny

31

wolny

32

Urządzenie wspomagania hamulców
