Kia Soul I (2010-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul I z lat: 2010, 2011. Kia Soul I to pierwsza generacja kompaktowego crossovera produkowanego przez południowokoreańskiego producenta samochodów Kia Motors. Model ten został zaprezentowany po raz pierwszy na targach motoryzacyjnych w Paryżu w 2008 roku i szybko zdobył popularność dzięki swojemu […]

09/01/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul I z lat: 2010, 2011.

Kia Soul I to pierwsza generacja kompaktowego crossovera produkowanego przez południowokoreańskiego producenta samochodów Kia Motors. Model ten został zaprezentowany po raz pierwszy na targach motoryzacyjnych w Paryżu w 2008 roku i szybko zdobył popularność dzięki swojemu unikalnemu designowi oraz atrakcyjnej cenie.

Główne cechy Kia Soul I:

  1. Unikalny Design: Kia Soul I wyróżniał się na rynku samochodów kompaktowych dzięki swojemu oryginalnemu wyglądowi. Charakteryzował się masywnymi proporcjami, wyrazistymi liniami i charakterystycznym, wyżej umieszczonym nadwoziem.
  2. Przestronne Wnętrze: Mimo kompaktowych rozmiarów nadwozia, Kia Soul I oferowała przestronne i funkcjonalne wnętrze. Model ten znany był z wygodnych siedzeń i wystarczającej ilości miejsca zarówno dla pasażerów, jak i bagażu.
  3. Różnorodność Silników: Kia Soul I była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i dieslowskimi, co pozwalało klientom wybrać odpowiednią moc i osiągi zgodnie z własnymi preferencjami.
  4. Wersja Elektryczna: W 2014 roku Kia wprowadziła wersję elektryczną o nazwie Kia Soul EV, co było ważnym krokiem w kierunku elektromobilności dla marki.
  5. Przyjazność dla Młodszych Klientów: Kia Soul I była skierowana do młodszych klientów, co widać było nie tylko w jej stylu, ale także w dostępnych opcjach i technologiach, takich jak systemy multimedialne i bezpieczeństwa.
  6. Popularność i Sukces: Kia Soul I cieszyła się znaczną popularnością na rynku globalnym, dzięki czemu stała się jednym z najważniejszych modeli w gamie Kii. Była również uważana za przełomowy model, który pomógł zbudować pozytywny wizerunek marki.

Kia Soul I produkowana była do 2013 roku, a jej sukcesor, Kia Soul II, kontynuował tradycję unikalnego stylu i kompaktowego rozmiaru. Warto dodać, że Kia kontynuowała rozwijanie wersji elektrycznej, co wpisuje się w globalne tendencje ku bardziej ekologicznym rozwiązaniom w motoryzacji.

Zobacz także:  Kia Soul III (2020-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

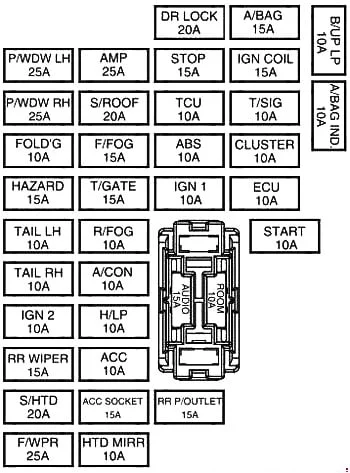

Przedział pasażerski

Kia Soul I (2010-2011) - schematy bezpieczników i przekaźników

Kia Soul I (2010-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
P/WDW LH 25A Przełącznik główny szyby, przełącznik szyby tylnej lewej
P/WDW RH 25A Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera, przełącznik tylnego prawego okna
F/MIRROR 10 A Złącze łącza danych
HAZARD LP 15A Przekaźnik świateł awaryjnych, przełącznik świateł awaryjnych
TAIL LH 10 A Tylna lampa zespolona lewa, lampa czołowa lewa, lampa licencyjna
TAIL RH 10 A Tylna lampa zespolona prawa, lampa czołowa prawa, zapadka reostatu, gniazdo AUX i USB, przełącznik zagrożeń, przełącznik ESC, zestaw wskaźników (ILL.), zestaw instrumentów (IND.), przełącznik lampy nastrojowej, główny przełącznik okna zasilania, audio, sterownik/ Przełącznik podgrzewania fotela pasażera, przełącznik dźwigni zmiany biegów, moduł sterowania klimatyzacją, przełącznik wielofunkcyjny (Remocon)
IGN 2 10 A BCM, lusterko elektrochromowe, moduł sterowania szyberdachu
WIPER(RR) 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka)
S/HTR 20A Przełącznik ogrzewania fotela kierowcy/pasażera
WIPER(FR) 25A Skrzynka bezpieczników i przekaźników E/R (przekaźnik przednich wycieraczek), silnik wycieraczek przednich, przełącznik wielofunkcyjny (wycieraczki)
AMP 25A AMP
S/ROOF 20A Moduł sterowania szyberdachu
(FOG LP(FR)) 15A Przekaźnik przednich świateł przeciwmgielnych
T/GATE OPEN 15A Przekaźnik tylnej klapy, przekaźnik DRL
(FOG LP(RR)) 10 A Przekaźnik tylnego światła przeciwmgielnego
A/CON 10 A Moduł sterowania klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik reflektorów (wysoki), przekaźnik dmuchawy)
H/LP 10 A Skrzynka bezpieczników i przekaźników E/R (przekaźnik świateł głównych (niski))
ACC 10 A Audio, przełącznik lampy nastrojowej, przełącznik zasilania lusterka zewnętrznego
ACC SOCKET 15A Zapalniczka, przednie gniazdo zasilania
MIRR. HTD 10 A ECM/PCM (G4FC), silnik lusterka zewnętrznego zasilania kierowcy/pasażera, moduł sterowania klimatyzacją
DR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowujący drzwi, przekaźnik odblokowujący 2 obroty
STOP LP 15A Przełącznik lampy stopu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
TCU 10 A Czujnik prędkości pojazdu (M/T), generator impulsów „A”, generator impulsów „B”, PCM, przełącznik dźwigni zmiany biegów
ABS 10 A Moduł sterujący ABS, moduł sterujący ESC, przełącznik ESC, czujnik kąta skrętu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
IGN 1 10 A Moduł monitorowania ciśnienia w oponach, przełącznik wielofunkcyjny (Remocon), audio
POWER CONNECTOR (AUDIO) 15A Audio
POWER CONNECTOR (MEMORY) 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł monitorowania ciśnienia w oponach, przełącznik ostrzegawczy drzwi, zespół konsoli podsufitowej (lampa mapy), lampa w pomieszczeniu środkowym, lampa bagażowa
P/OUTLET. RR 15A Tylne gniazdo zasilania
A/BAG 15A Moduł sterowania SRS, moduł klasyfikacji wagi
IGN COIL 15A Skraplacz, cewka zapłonowa #1 – #4
T/SIG 10 A Przełącznik zagrożenia
CLUSTER 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją
ECU 10 A ECM, PCM
START 10 A Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchowy)
B/UP LP 10 A Przełącznik świateł awaryjnych (M/T), przełącznik zakresu skrzyni biegów (A/T), moduł tempomatu
A/BAG W/LP 10 A Klaster instrumentów (poduszka powietrzna IND.)
Zobacz także:  Kia Sportage V (2023) - schematy bezpieczników i przekaźników

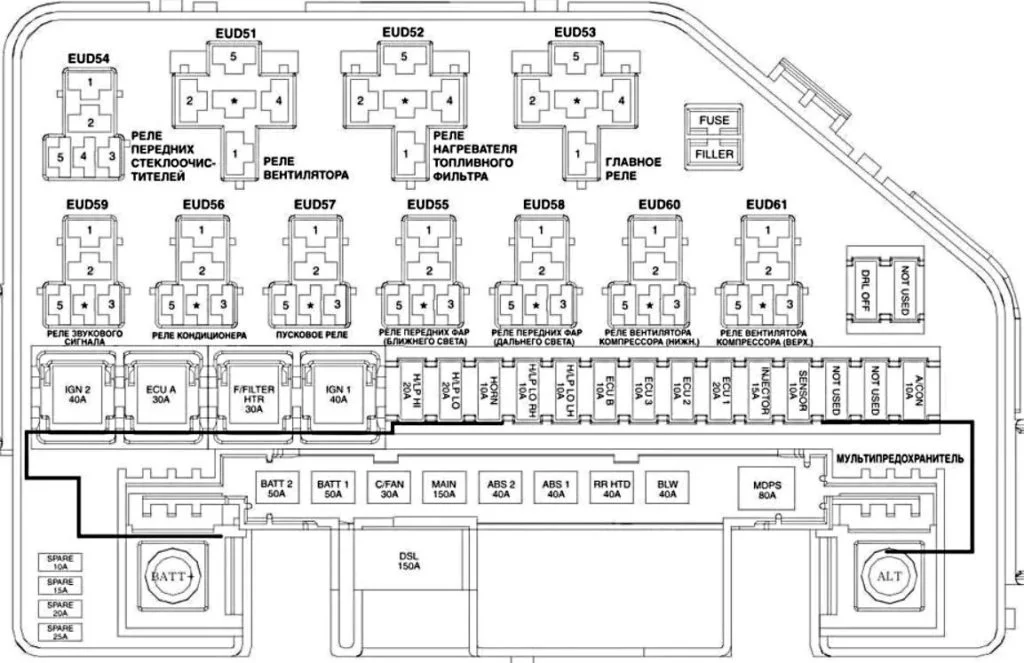

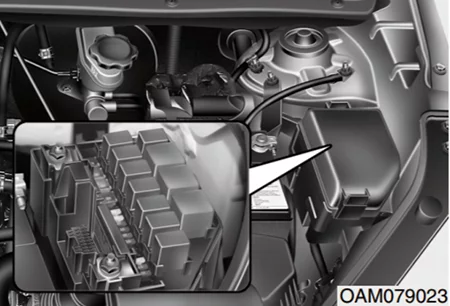

Komora silnika

Kia Soul I (2010-2011) - schematy bezpieczników i przekaźników

Kia Soul I (2010-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
BATT 2 50A Skrzynka przyłączeniowa I/P (przekaźnik – lampa tylna, bezpiecznik – TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, STOP LP 15A, DR LOCK 20A, AMP 25A, T/GATE OPEN 15A, (FOG LP(FR)) 15A, (FOG LP(RR)) 10A, Złącze zasilania – PAMIĘĆ 10A, AUDIO 15A)
BATT 1 50A Skrzynka przyłączeniowa I/P (przekaźnik – okno zasilania, bezpiecznik – P/WDW LH 25A, P/WDW RH ​​25A, F/MIRROR 10A, HAZARD LP 15A)
C/FAN 40A Przekaźnik C/wentylator (wysoki), przekaźnik C/wentylator (niski)
MAIN 125A Generator, bezpiecznik (ABS 240A, ABS 140A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A)
ABS 2 40A Moduł sterujący ABS, moduł sterujący ESC
ABS 1 40A Moduł sterujący ABS, moduł sterujący ESC
RR HTD 40A Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza)
BLW 40A Przekaźnik dmuchawy
MDPS 80A
IGN 2 40A Przełącznik zapłonu, przekaźnik rozruchu
ECU A 30A Przekaźnik główny, ECU B 10A
F/PUMP 20A Przekaźnik pompy paliwa
IGN 1 40A Stacyjka
H/LP HI 20A Przekaźnik reflektorów (wysoki)
H/LP LO 20A Przekaźnik świateł przednich (niski)
HORN 10 A Przekaźnik klaksonowy
H/LP LO RH 10 A Reflektor prawy
H/LP LO LH 10 A Reflektor lewy, zestaw wskaźników (światła mijania IND.)
ECU B 10 A PCM, ECM (1,6 l)
ECU 3 10 A ECU (2,0L)
ECU 2 10 A ECU (2,0L)
ECU 1 20A PCM, cewka zapłonowa (2,0 l), PCM (1,6 l)
INJECTOR 15A Moduł immobilizera, siłownik regulacji prędkości biegu jałowego, wtryskiwacz #1-4, zawór zamykania kanistra
SENSOR 10 A Czujnik położenia wałka rozrządu, zawór kontroli oleju, czujnik tlenu (góra/dół), zawór elektromagnetyczny kanistra Purje, przełącznik lampy stopu, przekaźnik A/Con, przekaźnik C/wentylator (wysoki/niski), czujnik położenia wału korbowego (2,0 l), położenie wałka rozrządu Czujnik (1,6 l)
A/CON 10 A Przekaźnik klimatyzacji
