W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Niro z lat: 2020, 2021, 2022.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

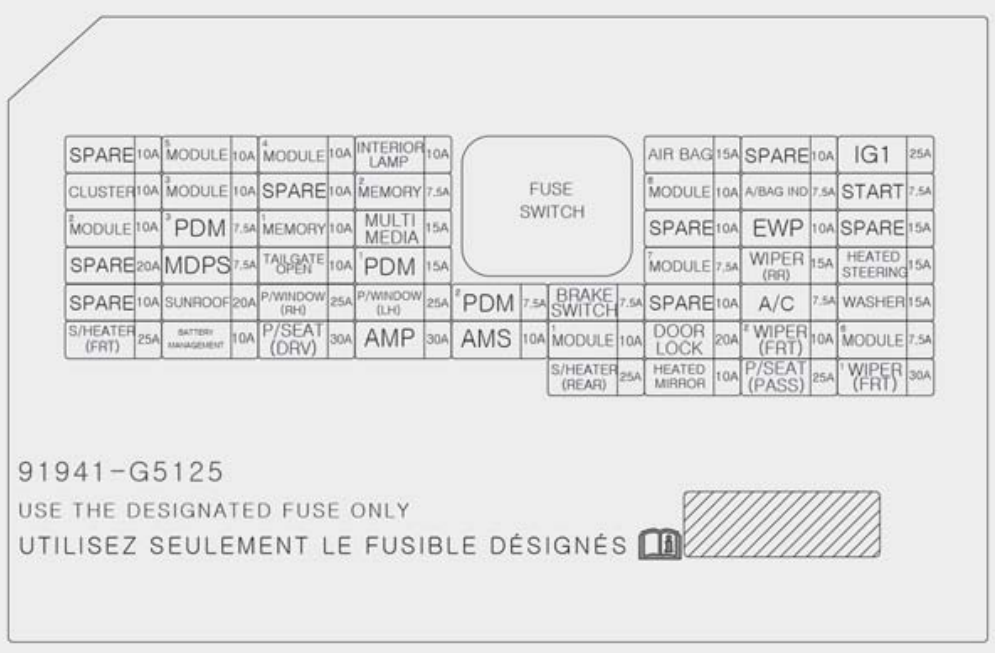

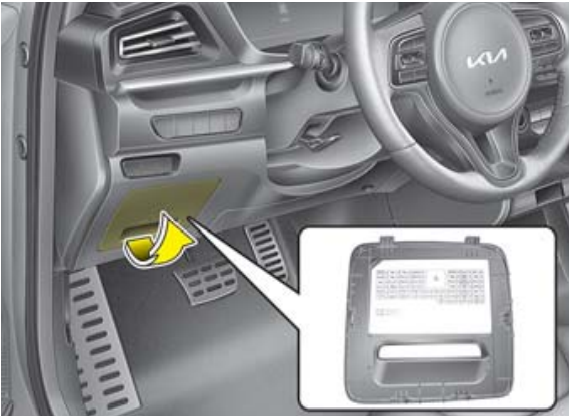

Skrzynka bezpieczników w desce rozdzielczej (hybryda)
| Nazwa | Ampery [A] | Opis |
| MODULE 5 | 10 A | Lusterko elektrochromatyczne, jednostka główna audio/wideo i nawigacji, audio, wskaźnik dźwigni zmiany biegów, moduł sterujący klimatyzatora, moduł sterujący ogrzewania tylnych siedzeń, moduł sterujący wentylacji przednich siedzeń, moduł sterujący podgrzewania przednich siedzeń, siłownik urządzenia poziomowania reflektorów lewy i prawy , Crash Pad Switch, AMP (wzmacniacz), klawiatura, OBD |
| MODULE 4 | 10 A | Moduł sterujący asystenta utrzymania pasa ruchu, wyłącznik padu, ostrzeganie o kolizji w martwym polu (BCW) Radar Lewy/prawy uchwyt, EPB, VESS |
| INTERIOR LAMP | 10 A | Przednia lampka toaletkowa lewa/prawa, lampa pokojowa, lampka na konsoli sufitowej, lampka bagażowa, lampka nastrojowa, bezprzewodowa ładowarka, czujnik deszczu, wyłącznik ostrzegawczy kierowcy |
| A/BAG | 15A | Czujnik wykrywania obecności pasażera, ACU |
| IG 1 | 25A | Blok przyłączeniowy w maszynowni (bezpiecznik – DCT4, HPCU2, ACTIVE HYDRAULIC BOOSTER3, ECU3) |
| CLUSTER | 10 A | Klaster instrumentów |
| MODULE 3 | 10 A | BCM (moduł sterujący nadwozia), DCT (przekładnia dwusprzęgłowa) Dźwignia zmiany biegów, włącznik świateł stopu, moduł drzwi kierowcy, moduł drzwi pasażera |
| MEMORY 2 | 7,5A | Aktywna klapa powietrza, VESS |
| MODULE 8 | 10 A | Aktywna klapa powietrza, elektryczna pompa wodna (silnik), blok przyłączeniowy w maszynowni (przekaźnik C/wentylatora akumulatora), moduł sterujący BMS (system zarządzania akumulatorem) |
| A/BAG IND | 7,5A | Moduł sterujący klimatyzatora, zestaw wskaźników |
| START | 7,5A | [Z kluczykiem inteligentnym/z immobilizerem] Przełącznik blokady |
| MODULE 2 | 10 A | Blok przyłączeniowy w maszynowni (przekaźnik gniazdka zasilania), ładowarka bezprzewodowa, BCM (moduł sterujący nadwozia), ładowarka USB, moduł sterujący inteligentnym kluczykiem, audio, moduł sterujący BMS (system zarządzania akumulatorem), jednostka główna audio/wideo i nawigacji, zewnętrzne zasilanie kierowcy Przełącznik lustrzany, AMP (wzmacniacz), klawiatura |
| PDM 3 | 7,5A | Bez inteligentnego kluczyka: Moduł immobilizera
Z inteligentnym kluczykiem: Moduł sterujący inteligentnego kluczyka |
| MEMORY 1 | 10 A | Zestaw wskaźników, moduł IMS (zintegrowany system pamięci) kierowcy, BCM (moduł sterujący nadwozia), moduł sterujący klimatyzatora, automatyczne oświetlenie i czujnik foto, moduł drzwi kierowcy, moduł drzwi pasażera, ECM (elektryczne chromowane lusterko) |
| MULTIMEDIA | 15A | Jednostka główna audio, audio/wideo i nawigacji, klawiatura |
| EWP | 10 A | Elektryczna pompa wodna (HEV) |
| MDPS | 7,5A | Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem). |
| TAIL GATE | 10 A | Przekaźnik tylnej klapy, skrzynka przekaźników ICM (przekaźnik drzwi wlewu paliwa) |
| PDM 1 | 15A | Inteligentny moduł sterujący kluczem |
| MODULE 7 | 7,5A | Moduł sterujący ogrzewania przednich siedzeń, falownik prądu przemiennego (110 V), moduł sterujący wentylacji przednich siedzeń, moduł podgrzewania tylnych siedzeń |
| WIPER (RR) | 15A | Blok przyłączeniowy w maszynowni (przekaźnik RR wycieraczek), silnik wycieraczki tylnej |
| HEATED STEERING | 15A | BCM (moduł sterujący nadwozia) |
| SUNROOF | 20A | Silnik szyberdachu |
| P/SEAT (PASS) | 25A | 2022: Moduł siedzenia pasażera |
| P/WINDOW RH | 25A | Przekaźnik podnośnika szyby (prawej), moduł podnośnika szyby bezpieczeństwa pasażerów |
| P/WINDOW LH | 25A | Przekaźnik podnośnika szyby (lewej), moduł podnośnika szyby bezpieczeństwa kierowcy |
| PDM 2 | 7,5A | Bez inteligentnego kluczyka: moduł immobilizera
Z inteligentnym kluczykiem: moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop |
| BRAKE SWITCH | 7,5A | Przełącznik świateł stopu, moduł sterujący inteligentnego kluczyka |
| A/CON | 7,5A | Moduł sterujący klimatyzatora, elektroniczna sprężarka klimatyzacji, blok przyłączeniowy w komorze silnika (przekaźnik dmuchawy, przekaźnik nagrzewnicy PTC, przekaźnik nagrzewnicy PTC 2) |
| WASHER | 15A | Przełącznik wielofunkcyjny |
| S/HEATER (FRT) | 25A | Moduł sterujący podgrzewacza przednich siedzeń, moduł sterujący wentylacji przednich siedzeń |
| BATTERY MANAGEMENT | 10 A | Moduł sterujący BMS (system zarządzania baterią). |
| P/SEAT (DRV) | 30A | Bez IMS: ręczny przełącznik fotela kierowcy.
Z IMS: ręczny przełącznik fotela kierowcy, moduł IMS kierowcy (zintegrowany system pamięci). |
| AMP | 30A | AMP (wzmacniacz) |
| AMS | 10 A | Nieużywany |
| MODULE 1 | 10 A | Złącze łącza danych, moduł asystenta zapobiegania kolizjom czołowym (FCA), wyłącznik zagrożeń, zewnętrzna klamka inteligentnego kluczyka kierowcy/pasażera, blokada kluczyka, wykrywanie nieszczelności metodą naturalnego podciśnienia, przekaźnik składania/rozkładania lusterka zewnętrznego, lampka nastrojowa, przełącznik lusterka zewnętrznego |
| DOOR LOCK | 20A | Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący dwuobrotowy) |
| WIPER 2 (FRT) | 10 A | Silnik wycieraczek, blok przyłączeniowy w komorze silnika (przekaźnik (niski) wycieraczki przedniej), ECM (moduł sterujący silnika), BCM (moduł sterujący nadwozia) |
| MODULE 6 | 7,5A | BCM (moduł sterujący nadwozia), moduł sterujący kluczykiem inteligentnym |
| S/HEATER (REAR) | 25A | Moduł sterujący ogrzewania tylnych siedzeń |
| HEATED MIRROR | 10 A | Lusterko zewnętrzne zasilania kierowcy, lusterko zewnętrzne zasilania pasażera, moduł sterujący klimatyzatora |
| WIPER1 (FRT) | 30A | Silnik wycieraczek, blok przyłączeniowy w maszynowni (przekaźnik (niski) wycieraczki przedniej) |

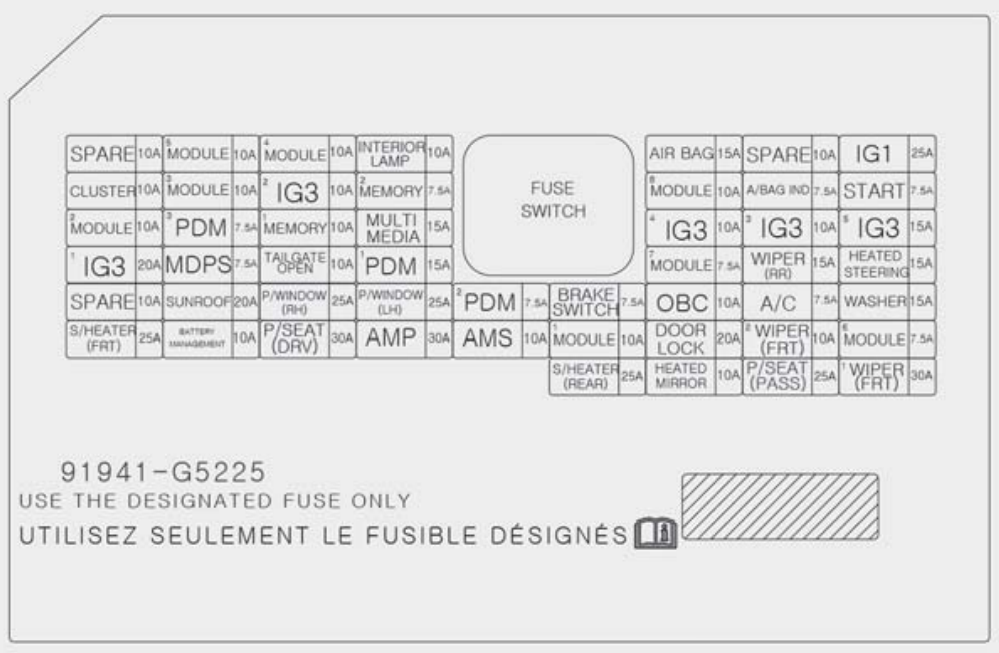

Skrzynka bezpieczników w desce rozdzielczej (hybryda typu plug-in)
| Nazwa | Ampery [A] | Opis |
| MODULE 5 | 10 A | Lusterko elektrochromatyczne, jednostka główna audio/wideo i nawigacji, audio, jednostka VESS (wirtualny system dźwiękowy silnika), moduł sterujący klimatyzatora, moduł sterujący ogrzewania tylnych siedzeń, moduł sterujący wentylacji przednich siedzeń, moduł sterujący podgrzewania przednich siedzeń, poziomowanie reflektorów Siłownik urządzenia lewy/prawy, przełącznik Crash Pad, AMP (wzmacniacz), klawiatura, OBD |
| MODULE 4 | 10 A | Moduł sterujący asystenta utrzymania pasa ruchu, wyłącznik padu, ostrzeganie o kolizji w martwym polu (BCW) Radar Lewy/prawy uchwyt, EPB, VESS |
| INTERIOR LAMP | 10 A | Przednia lampka toaletkowa lewa/prawa, lampa pokojowa, lampka w konsoli sufitowej, wyłącznik ostrzegawczy drzwi, lampka bagażowa, bezprzewodowa ładowarka, lampka nastroju, czujnik deszczu, wyłącznik ostrzegawczy kierowcy |
| A/BAG | 15A | Czujnik wykrywania obecności pasażera, ACU |
| IG 1 | 25A | Blok przyłączeniowy w maszynowni (bezpiecznik – DCT4, HPCU2, ACTIVE HYDRAULIC BOOSTER3) |
| CLUSTER | 10 A | Klaster instrumentów |
| MODULE 3 | 10 A | BCM (moduł sterujący nadwozia), DCT (przekładnia dwusprzęgłowa) Dźwignia zmiany biegów, włącznik świateł stopu, moduł drzwi kierowcy, moduł drzwi pasażera |
| IG3 2 | 10 A | Przełącznik pokrywy wlewu paliwa i ładowarki akumulatora, zestaw wskaźników, dźwięk, wskaźnik ładowarki, zintegrowany moduł sterowania mocą bramki, jednostka główna audio/wideo i nawigacji |
| MEMORY 2 | 7,5A | Aktywna klapa powietrza, VESS |
| MODULE 8 | 10 A | Zespół aktywnych klap powietrza, elektryczna pompa wodna (silnik) |
| A/BAG IND | 7,5A | Moduł sterujący klimatyzatora, zestaw wskaźników |
| START | 7,5A | INHIBITOR SW |
| MODULE 2 | 10 A | Blok przyłączeniowy w maszynowni (przekaźnik gniazda zasilania), ładowarka bezprzewodowa, BCM (moduł sterujący nadwozia), ładowarka USB, moduł sterujący kluczykiem Smart Key, jednostka główna audio, audio/wideo i nawigacji, przełącznik zasilania lusterka zewnętrznego, AMP (wzmacniacz), klawiatura |
| PDM3 | 7,5A | Moduł immobilizera, moduł sterujący inteligentnego kluczyka |
| MEMORY 1 | 10 A | Zestaw wskaźników, moduł IMS (zintegrowany system pamięci) kierowcy, BCM (moduł sterujący nadwozia), moduł sterujący klimatyzatora, automatyczne oświetlenie i czujnik foto, moduł drzwi kierowcy, moduł drzwi pasażera, ECM (elektryczne chromowane lusterko) |
| MULTIMEDIA | 15A | Jednostka główna audio, audio/wideo i nawigacji, klawiatura |
| IG3 4 | 10 A | Jednostka OBC (ładowarka pokładowa), TCM (moduł kontroli skrzyni biegów), ECM (moduł sterujący silnika), HPCU (jednostka sterująca mocą układu hybrydowego) |
| IG3 3 | 10 A | Elektryczna pompa wodna (PHEV) |
| IG3 5 | 15A | Przełącznik zakresu skrzyni biegów, moduł sterujący BMS (system zarządzania akumulatorem), blok przyłączeniowy w maszynowni (przekaźnik C/wentylatora akumulatora) |
| IG3 1 | 20A | Skrzynka przekaźników ICM (przekaźnik IG3 nr 1, IG3 nr 2, IG3 nr 3) |
| MDPS | 7,5A | Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem). |
| TAILGATE OPEN | 10 A | Przekaźnik tylnej klapy, skrzynka przekaźników ICM (przekaźnik drzwi wlewu paliwa, przekaźnik blokady/odblokowania złącza ładowarki), wlew paliwa i przełącznik ładowarki akumulatora, lampka złącza ładowania |
| PDM 1 | 15A | Inteligentny moduł sterujący kluczem |
| MODULE 7 | 7,5A | Moduł sterujący ogrzewania przednich siedzeń, falownik prądu przemiennego (110 V), moduł sterujący wentylacji przednich siedzeń, moduł podgrzewania tylnych siedzeń |
| WIPER (RR) | 15A | Blok przyłączeniowy w maszynowni (przekaźnik RR wycieraczek), silnik wycieraczki tylnej |
| HEATED STEERING | 15A | BCM (moduł sterujący nadwozia) |
| SUNROOF | 20A | Silnik szyberdachu |
| P/WINDOW RH | 25A | Przekaźnik podnośnika szyby (prawej), główny wyłącznik podnośnika szyby, wyłącznik podnośnika szyby pasażera, przełącznik podnośnika szyby tylnej prawej, moduł podnośnika szyby pasażera |
| P/WINDOW LH | 25A | Przekaźnik podnośnika szyby (lewej), główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby tylnej lewej, moduł podnośnika szyby bezpieczeństwa kierowcy |
| PDM 2 | 7,5A | Moduł immobilizera, moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop |
| BRAKE SWITCH | 7,5A | Przełącznik świateł stopu, moduł sterujący inteligentnego kluczyka |
| OBC | 10 A | Jednostka OBC (ładowarka pokładowa). |
| A/CON | 7,5A | Moduł sterujący klimatyzatora, elektroniczna sprężarka klimatyzacji, blok przyłączeniowy w komorze silnika (przekaźnik dmuchawy, przekaźnik nagrzewnicy PTC, przekaźnik nagrzewnicy PTC 2) |
| WASHER | 15A | Przełącznik wielofunkcyjny |
| S/HEATER (FRT) | 25A | Moduł sterujący podgrzewacza przednich siedzeń, moduł sterujący wentylacji przednich siedzeń |
| BATTERY MANAGEMENT | 10 A | Moduł sterujący BMS (system zarządzania baterią). |
| P/SEAT (DRV) | 30A | Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy (zintegrowany system pamięci). |
| AMP | 30A | AMP (wzmacniacz) |
| AMS | 10 A | Czujnik akumulatora |
| MODULE 1 | 10 A | Złącze łącza danych, moduł asystenta zapobiegania kolizjom przednim (FCA), wyłącznik awaryjny, moduł drzwi kierowcy/pasażera, zewnętrzna klamka inteligentnego kluczyka kierowcy/pasażera, przekaźnik składania/rozkładania lusterka zewnętrznego, lampka nastrojowa, włącznik lusterka zewnętrznego, blokada kluczyka |
| DOOR LOCK | 20A | Przekaźnik blokowania/odblokowywania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący dwuobrotowy) |
| WIPER2 (FRT) | 10 A | Silnik wycieraczek, blok przyłączeniowy w komorze silnika (przekaźnik (niski) wycieraczki przedniej), ECM (moduł sterujący silnika), BCM (moduł sterujący nadwozia) |
| MODULE 6 | 7,5A | BCM (moduł sterujący nadwozia), moduł sterujący kluczykiem inteligentnym |
| S/HEATER (REAR) | 25A | Moduł sterujący ogrzewania tylnych siedzeń |
| HEATED MIRROR | 10 A | Lusterko zewnętrzne zasilania kierowcy, lusterko zewnętrzne zasilania pasażera, moduł sterujący klimatyzatora |
| WIPER 1 (FRT) | 30A | Silnik wycieraczek, blok przyłączeniowy w maszynowni (przekaźnik (niski) wycieraczki przedniej) |
| P/SEAT (PASS) | 25A | 2022: Moduł siedzenia pasażera |

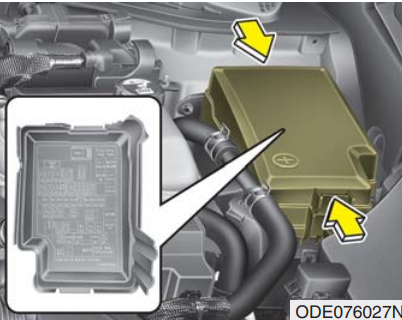

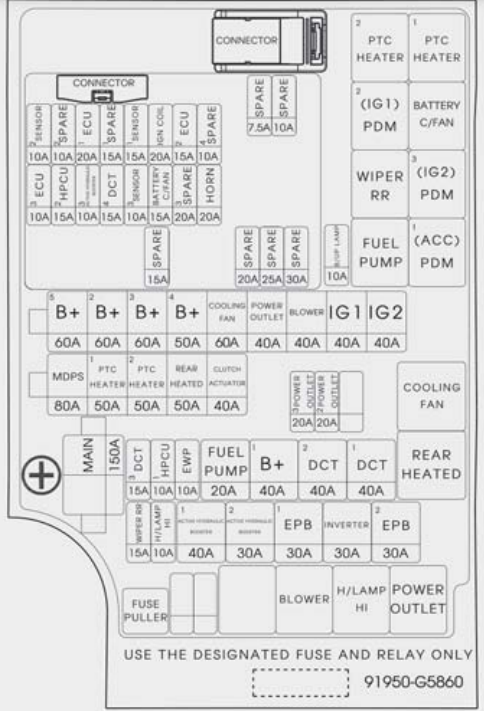

Komora silnika
| Nazwa | Ampery [A] | Opis |
| B+ 5 | 60A | Bezpiecznik – AKUMULATOR C/WENTYLATOR, Klakson, ECU2, Przekaźnik sterujący silnikiem |
| B+ 2 | 60A | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – S/HEATER (REAR)) |
| B+ 3 | 60A | Blok przyłączeniowy tablicy przyrządów |
| B+ 4 | 50A | Blok połączeniowy tablicy rozdzielczej (bezpiecznik – BATTERY MANAGEMENT, P/WINDOW (LH), P/WINDOW (RH), TAILGATE OPEN, SUNROOF, AMP, S/HEATER (FRT), P/SEAT (DRV), IG3 1, OBC, AMS) |
| COOLING FAN | 60A | Przekaźnik wentylatora chłodzącego |
| REAR HEATED | 50A | Przekaźnik ogrzewania tylnego |
| BLOWER | 40A | Przekaźnik dmuchawy |
| IG 1 | 40A | Bez inteligentnego kluczyka: Stacyjka
Z inteligentnym kluczykiem: Przekaźnik PDM1 (ACC), Przekaźnik PDM2 (IG1) |
| IG 2 | 40A | Bez inteligentnego kluczyka: Stacyjka
Z inteligentnym kluczykiem: Przekaźnik PDM3 (IG2). |
| MDPS | 80A | Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem). |
| PTC HEATER 1 | 50A | Przekaźnik podgrzewacza PTC 1 |
| PTC HEATER 2 | 50A | Przekaźnik podgrzewacza PTC 2 |
| CLUTCH ACTUATOR | 40A | Siłownik sprzęgła |
| MAIN | 150A | Bezpiecznik – H/LAMP HI, INVERTER, ACTIVE HYDRAULIC BOOSTER1, ACTIVE HYDRAULIC BOOSTER2, WIPER RR, EPB1, EPB2 |
| POWE OUTLET 1 | 40A | Przekaźnik gniazda zasilania |
| POWER OUTLET 3 | 20A | Gniazdo zasilania nr 2 |
| POWER OUTLET 2 | 20A | Gniazdo zasilania nr 1 |
| DOT 3 | 15A | TOM (moduł kontroli skrzyni biegów) |
| HPCU 1 | 10 A | HPCU (hybrydowa jednostka sterująca mocą) |
| EWP | 10 A | Elektryczna pompa wodna (silnik) |
| FUEL PUMP | 20A | Przekaźnik pompy paliwa |
| B + 1 | 40A | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – BRAKE SWITCH, PDM1, PDM2, MODULE1, DOOR LOCK, urządzenie automatycznego odcinania prądu upływowego) |
| DOT 2 | 40A | TOM (moduł kontroli skrzyni biegów) |
| DOT 1 | 40A | TOM (moduł kontroli skrzyni biegów) |
| WIPER RR | 15A | Przekaźnik RR wycieraczek |
| H/LAMP HI | 10 A | Przekaźnik świateł drogowych |
| ACTIVE HYDRAULIC BOOTER1 | 40A | Zintegrowany moduł uruchamiający hamulce |
| ACTIVE HYDRAULIC BOOTER 2 | 30A | Zintegrowany moduł uruchamiający hamulce |
| INVERTER | 30A | Moduł falownika AC |
| EPB 2 | 30A | Jednostka EPB |
| EPB 1 | 30A | Jednostka EPB |
| B/UP LAMP | 10 A | Lusterko elektrochromatyczne, lampa cofania lewa/prawa, INHIBITOR SW |
| ECU 3 | 10 A | Hybrydowy: ECM (moduł sterujący silnika) |
| HPCU 2 | 15A | HPCU (jednostka sterująca mocą hybrydową), siłownik sprzęgła (HEV) |
| ACTIVE HYDRAULIC BOOTER 3 | 10 A | Zintegrowany moduł uruchamiający hamulce |
| DCT 4 | 15A | DCT (przekładnia dwusprzęgłowa), dźwignia zmiany biegów, TCM (moduł sterowania skrzynią biegów), wyłącznik inhibitora |
| SENSOR 3 | 10 A | Przekaźnik pompy paliwa, zawór kontroli oleju #1/#2 (dolot/wydech), czujnik położenia wałka rozrządu #1/#2 (dolot/wydech) |
| BATTERY C/FAN | 15A | Przekaźnik akumulatora C/wentylatora |
| HORN | 20A | Przekaźnik klaksonu |
| SENSOR 2 | 10 A | Zawór elektromagnetyczny sterujący oczyszczaniem, przekaźnik wentylatora chłodzącego, zawór zamykający kanister, czujnik masowego przepływu powietrza |
| ECU 1 | 20A | ECM (moduł sterujący silnika) |
| SENSOR 1 | 15A | Czujnik tlenu (w górę), czujnik tlenu (w dół) |
| IGN COIL | 20A | Cewka zapłonowa #1/#2/#3/#4 |
| ECU 2 | 15A | ECM (moduł sterujący silnika) |
