W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival GQ z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Kia Sedona i Kia Carnival GQ to modele samochodów typu minivan produkowane przez południowokoreańską markę Kia Motors. Choć nazwa tych modeli różni się w zależności od regionu, to reprezentują one tę samą koncepcję – przestronne i wygodne minivany, które są idealne dla rodzin i innych grup podróżujących.

Oto kilka kluczowych cech modeli Kia Sedona i Kia Carnival GQ:

  1. Minivany komfortowe: Zarówno Kia Sedona, jak i Kia Carnival GQ, są minivanami, które skupiają się na komforcie i przestronności. Oferują one przestronne wnętrza i różnorodne opcje konfiguracji siedzeń, co pozwala na dostosowanie pojazdu do różnych potrzeb pasażerów i ładunku.
  2. Przestronność: Model Sedona/Carnival GQ może pomieścić od siedmiu do ośmiu pasażerów, w zależności od konfiguracji. Przestrzeń wewnątrz jest dobrze wykorzystana, a tylne fotele często składane, co zwiększa przestrzeń ładunkową w razie potrzeby.
  3. Komfort i wyposażenie: Modele te oferują bogate wyposażenie, które może zawierać zaawansowane systemy multimedialne, nawigację, systemy audio premium, systemy klimatyzacji dla pasażerów na tylnych siedzeniach, podgrzewane fotele i wiele innych opcji, które poprawiają komfort podróży.
  4. Zaawansowane technologie: Kia skupia się na wprowadzaniu zaawansowanych technologii także do swoich minivanów. Modele Sedona i Carnival GQ oferują systemy bezpieczeństwa, takie jak systemy automatycznego hamowania, systemy monitorowania martwego pola, adaptacyjny tempomat i inne.
  5. Efektywność paliwowa: W zależności od regionu i wersji, Kia Sedona i Kia Carnival GQ oferują różne opcje napędu, w tym silniki benzynowe i diesle, a także wersje hybrydowe w niektórych rynkach. To pozwala na osiągnięcie lepszej efektywności paliwowej i redukcję emisji CO2.
  6. Różnice regionalne: W różnych regionach nazwa może być różna – na przykład w Stanach Zjednoczonych model jest znany jako Kia Sedona, podczas gdy w niektórych innych krajach, w tym w Australii, używana jest nazwa Kia Carnival.
Zobacz także:  Kia Picanto II (2012-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Forte i Cerato II (2015-2016) - schematy bezpieczników i przekaźników

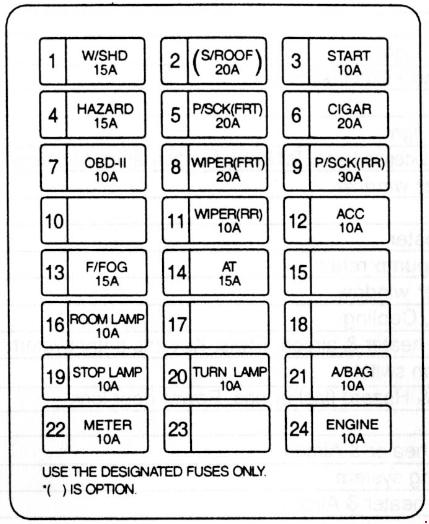

Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą pod tablicą rozdzielczą.

Kia Sedona i Carnival GQ (2002-2005) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
1. W/SHD 15A Odmrażacz
2. S/ROOF 20 A Szyberdach
3. SRART 10 A System startowy. PCM, ACC
4. HAZARD 15A Jednostka kierunkowskazów i świateł awaryjnych
5. P/SCK(FRT) 20 A Gniazdo zasilania z przodu
6. CIGAR 20 A Zapalniczka
7. OBD-II 10 A Złącze diagnostyczne
8. WIPER (FRT) 20 A Wycieraczka i spryskiwacz, reflektor, przednia nagrzewnica i klimatyzacja. Układ chłodzenia. Odmrażacz
9. P/SCK (RR) 30 A Gniazdo zasilania z tyłu
10.
11. WPER(RR) 10 A Wycieraczka i spryskiwacz, ETWS, ogrzewanie i klimatyzacja, komputer pokładowy, szyberdach
12. ACC 10 A Elektryczne lusterko, Zapalniczka, Gniazdo zasilania, Zegar, Bezkluczykowy dostęp, Audio
13. F/FOG 15A Przednie światło przeciwmgłowe
14. AT 15A PCM (svstem sterowania układem napędowym)
15.
16. ROOM LAMP 10 A Klaster instrumentów. ETWIS, światło przednie, DRL – Światła do jazdy dziennej, dostęp bezkluczykowy. Lampa wnętrza pojazdu, zegar
17. .
18.
19. STOP LAMP 20 A Światło stopu
20. TURN LAMP 10 A Jednostka kierunkowskazów i świateł awaryjnych
21. A/BAG 10 A Poduszka powietrzna
22. METER 10 A PCM, ACC, komputer pokładowy, światło stopu, DRL – Światła do jazdy dziennej, ETWS. Klaster instrumentów. Nagrzewnica przednia i klimatyzacja
23.
24. ENGINE 10 A PCM. Chłodzenie, czujnik prędkości, złącze diagnostyczne, ACC, zestaw wskaźników, ABS
Zobacz także:  Kia Sorento III (2018-2019) - schematy bezpieczników i przekaźników

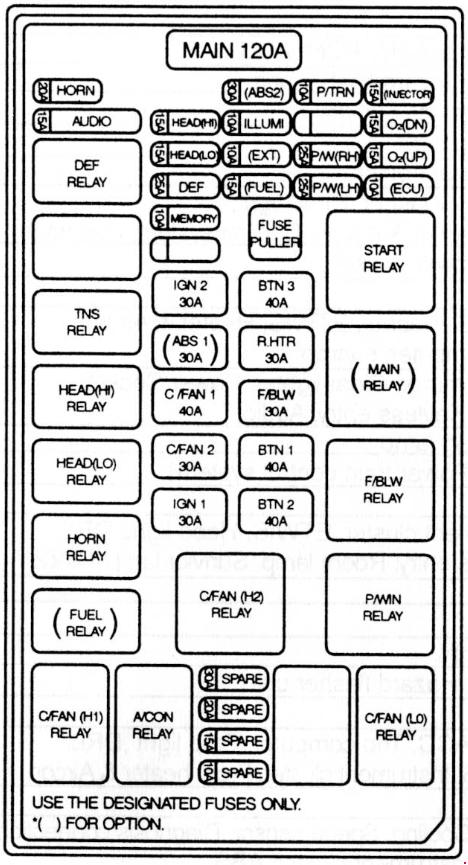

Komora silnika

Kia Sedona i Carnival GQ (2002-2005) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
HORN 20 A Klakson
ABS2 30 A ABS
P/TRN 10 A PCM, główny przekaźnik
INJECTOR 15A PCM
AUDIO 15A Audio
HEAD (HI) 15A Światła drogowe
ILLUMI 10 A Oświetlenie dziurki od klucza
O2 (DN) 15A PCM
HEAD (LO) 15A Światła mijania
EXT 1G A Światła do jazdy dziennej, lampa rejestracyjna, lampa tylna, lampa pozycyjna, lampa kierunkowskazu
P/W (LH) 25 A Zasilanie okna
O2 (UP) 15A PCM
DEF 25 A Odmrażacz
FUEL 15A Przekaźnik pompy paliwa
P/W (RH) 25 A Zasilanie okna
ECU 10 A PCM, chłodzenie
Memory 10 A Przednia nagrzewnica i klimatyzacja, Etwis, system dostępu bezkluczykowego
IGN 2 30 A Stacyjka
BTN 3 30 A Jednostka kierunkowskazów i świateł awaryjnych, elektryczny zamek drzwi
ABS 1 30 A ABS
R.HTR 30 A Tylna nagrzewnica i klimatyzacja
C/FAN 1 40 A System chłodzenia
F/BLW 30 A Nagrzewnica przednia i klimatyzacja
C/FAN 2 30 A System chłodzenia
BTN 1 40 A Zapalniczka, Gniazdo zasilania
IGN 1 30 A Stacyjka
BTN 2 40 A Elektryczne siedzenie, PCM
