Kia Stinger (2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Stinger z lat: 2019. Kia Stinger to flagowy model sportowego samochodu marki Kia, który został zaprezentowany w 2017 roku. To auto reprezentuje ambitne podejście Kii do tworzenia luksusowych, sportowych pojazdów, a także stanowi wyraźne odstępstwo od tradycyjnych kompaktowych i rodzinnych modeli marki. […]

09/04/2023
Czas czytania: 7 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Stinger z lat: 2019.

Kia Stinger to flagowy model sportowego samochodu marki Kia, który został zaprezentowany w 2017 roku. To auto reprezentuje ambitne podejście Kii do tworzenia luksusowych, sportowych pojazdów, a także stanowi wyraźne odstępstwo od tradycyjnych kompaktowych i rodzinnych modeli marki. Oto kilka cech charakterystycznych Kia Stinger:

  1. Dynamiczny design: Kia Stinger prezentuje dynamiczny i sportowy design, który przyciąga uwagę swoimi smukłymi liniami, długim przodem i krótkim tyłem. Ten model jest dostępny w wersji sedan i fastback, co dodaje mu niepowtarzalności.
  2. Mocne jednostki napędowe: Kia Stinger oferuje kilka silników do wyboru, w tym turbodoładowane czterocylindrowe i sześciocylindrowe jednostki benzynowe. Topowa wersja GT jest napędzana potężnym V6 o mocy ponad 360 koni mechanicznych, co zapewnia doskonałe osiągi.
  3. Napęd na cztery koła: W modelach wyposażonych w mocniejsze jednostki napędowe dostępny jest napęd na cztery koła, co pozwala na doskonałą trakcję i stabilność, zwłaszcza w trudnych warunkach pogodowych.
  4. Luksusowe wnętrze: Wnętrze Kia Stinger jest przestronne, luksusowe i zaprojektowane z dbałością o szczegóły. Materiały są wysokiej jakości, a wykończenie jest eleganckie.
  5. Bogate wyposażenie: Kia Stinger jest bogato wyposażona w zaawansowane technologie, w tym systemy multimedialne, asystentów kierowcy i bezpieczeństwa. Wersje wyższe oferują opcje takie jak systemy audio wysokiej jakości i zaawansowane funkcje nawigacji.
  6. Wyważona dynamika jazdy: Chociaż Kia Stinger to sportowy sedan/fastback, ma dobrze wyważoną dynamikę jazdy. Połączenie komfortu podróżowania i sportowej jazdy jest jednym z wyróżniających cech tego modelu.
  7. Relatywnie dostępna cena: W porównaniu z konkurencyjnymi modelami w segmencie premium, Kia Stinger oferuje atrakcyjną cenę, co sprawia, że jest dostępna dla szerszego grona klientów.
  8. Skrzyżowanie segmentów: Kia Stinger łączy w sobie elementy luksusowego sedanu i sportowego coupé, co czyni go unikalnym wyborem dla tych, którzy poszukują dynamicznego i jednocześnie komfortowego samochodu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

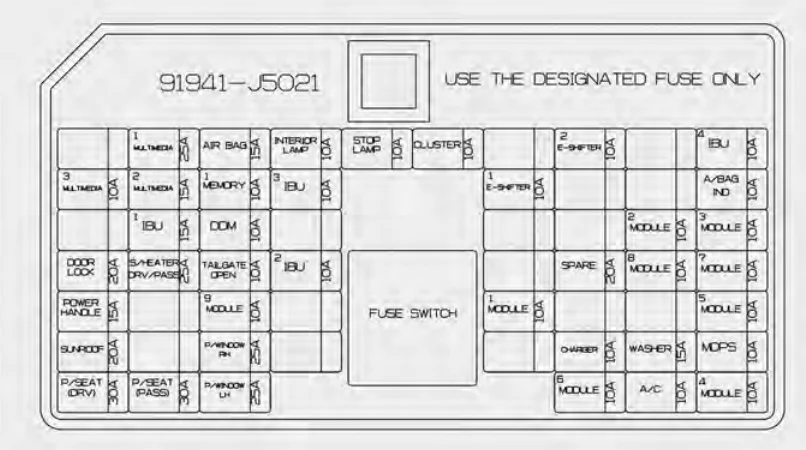

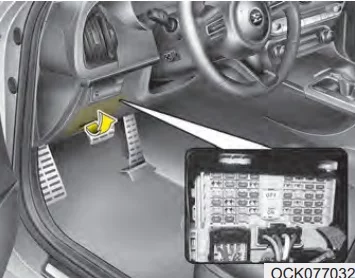

Przedział pasażerski

Zobacz także:  Kia Sedona i Carnival GQ (2002-2005) - schematy bezpieczników i przekaźników

Kia Stinger (2019) - schematy bezpieczników i przekaźników

Kia Stinger (2019) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MULTI MEDIA 1 25A Niski konwerter DC-DC (audio)
AIR BAG 15A Moduł sterujący SRS (dodatkowy system bezpieczeństwa).
INTERIOR LAMP 10 A Lampka konsoli sufitowej, Lampka wnętrza pojazdu, Przełącznik lampki toaletki po lewej i prawej stronie, Lampa bagażnika po lewej i prawej stronie, Lampka schowka na rękawiczki, Lampka nastrojowa drzwi kierowcy/pasażera, Lampka drzwi kierowcy/pasażera, Lampka nożna pasażera i kierowcy
STOP LAMP 10 A IBU, wyłącznik świateł stopu
CLUSTER 10 A Zestaw wskaźników, wyświetlacz Head-Up
E-SHIFTER 2 10 A Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (IG1)
IBU 4 10 A IBU (IG1)
MULTI MEDIA 3 10 A Zestaw wskaźników, wyświetlacz Head-Up, przełącznik klimatyzacji
MULTI MEDIA 2 15A Audio
MEMORY 1 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, wskaźnik bezpieczeństwa, wyświetlacz Head-Up
IBU 3 10 A IBU (B+)
E-SHIFTER 1 10 A Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (B+)
A/BAG IND. 10 A Zestaw wskaźników, poduszka powietrzna pasażera IND.
IBU 1 15A IBU (B+)
DDM 10 A Moduł drzwi kierowcy, lusterko zewnętrzne kierowcy/pasażera
MODULE 2 10 A IBU (IG2)
MODULE 3 10 A Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów, moduł drzwi kierowcy, przełącznik świateł stopu
DOOR LOCK 20 A Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania dwóch obrotów
S/HEATER DRV/PASS 25A Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
TAIL GATE 10 A Przekaźnik pokrywy tylnej klapy, przekaźnik pokrywy paliwa, przełącznik Crash Pad
IBU 2 10 A Czujnik deszczu
SPARE 20 A ZAPASOWY
MODULE 8 10 A Sterownik wentylatora chłodzącego (silnik BLDC), monitor widoku otoczenia, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przednich/tylnych siedzeń
MODULE 7 10 A IBU, jednostka ECS, AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący), moduł inteligentnego tempomatu, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, przełącznik konsoli (przód/góra), moduł ostrzegania o kolizji w martwym polu po lewej stronie/po prawej stronie, czujnik kąta skrętu, moduł pochylenia i teleskopu kierownicy, kamera wielofunkcyjna, przełącznik Crash Pad
POWER HANDLE 15A Moduł pochylenia i teleskopowy układu kierowniczego
MODULE 9 10 A Jednostka sterująca lędźwiowego odcinka lędźwiowego kierowcy
MODULE 1 10 A Złącze łącza danych, przełącznik konsoli (górny), jednostka sterująca lampy nastrojowej
MODULE 5 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, audio, lampa czołowa po lewej i prawej stronie, Niski konwerter DC-DC (Audio/AMP (wzmacniacz)), lusterko elektrochromatyczne, AMP (wzmacniacz), Moduł sterujący zintegrowanego systemu pamięci sterownika , Moduł sterujący przedniego siedzenia wentylacyjnego, Moduł sterujący podgrzewania przedniego/tylnego siedzenia
SUNROOF 20 A Jednostka sterująca szyberdachu (szkło)
P/WINDOW RH 25A Moduł podnośnika szyby pasażera, moduł tylnego podnośnika szyby po prawej stronie
CHARGER 10 A Ładowarka USB z przodu/tyłu
WASHER 15A Przełącznik wielofunkcyjny
MDPS 10 A Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem) (R-MDPS (wspomaganie kierownicy napędzane silnikiem))
P/SEAT (DRV) 30 A Sterownik zintegrowanego systemu pamięci, moduł siedzenia napędu
P/SEAT (PASS) 30 A Moduł siedzenia pasażera
P/WINDOW LH 25A Moduł podnośnika szyby kierowcy, moduł podnośnika szyby tylnej po lewej stronie uchwytu
MODULE 6 10 A IBU, niski konwerter DC-DC (audio/AMP (wzmacniacz)), elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów (SBW (Shift By Wire)), blok przyłączeniowy w komorze silnika (RLY. 4 – Przekaźnik gniazda zasilania)
A/C 10 A Moduł sterujący klimatyzatora, przełącznik klimatyzatora, blok przyłączeniowy komory silnika (przekaźnik dmuchawy)
MODULE 4 10 A Lampa czołowa po lewej i prawej stronie, jednostka sterująca AFS, moduł automatycznego poziomowania reflektorów
Zobacz także:  Kia Carens i Rondo IV (2014-2016) - schematy bezpieczników i przekaźników

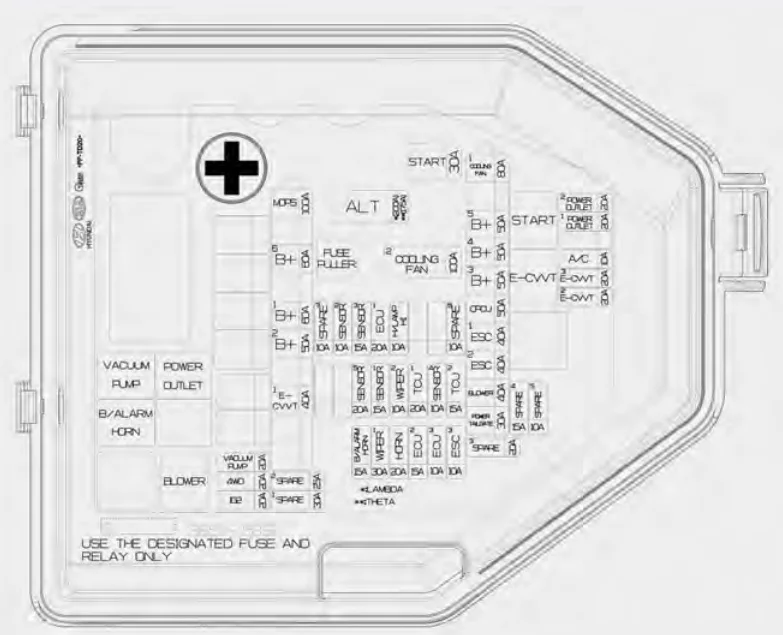

Komora silnika

Kia Stinger (2019) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ALT 175A/200A Alternator, bezpiecznik wielopunktowy – COOLING FAN 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / BLOWER / POWER TAIL GATE
COOLING FAN 2 100A [BLDC (bezszczotkowy silnik prądu stałego)] Kontroler wentylatora chłodzącego
START 30A Uruchom przekaźnik
COOLING FAN 1 80A [BLDC (bezszczotkowy silnik prądu stałego)] Kontroler wentylatora chłodzącego
B+ 5 50A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – STOP LAMP / bezpiecznik automatycznego wyłączania prądu upływowego / INTERIOR LAMP)
B+ 4 50A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – DOOR LOCK / POWER HANDLE / SUNROOF / P/SEAT (DRV) / P/SEAT (PASS))
B+ 3 50A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – S/HEATER DRV/PASS / TAIL GATE / MODULE9 / P/WINDOW RH / P/WINDOW LH)
OPCU 50A Elektryczny falownik pompy oleju
ESC 1 40 A Moduł sterujący ESC (elektroniczna kontrola stabilności).
ESC 2 40 A Moduł sterujący ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
BLOWER 40 A Przekaźnik dmuchawy
POWER TAIL GATE 30A Moduł elektrycznej tylnej klapy
MDPS 100A Jednostka MDPS (silnikowe wspomaganie kierownicy).
B+ 6 60 A Przekaźnik sterowania silnikiem, bezpiecznik – HORN / WIPER1 / H/LAMP H / B/ALARM HORN)
B+ 1 60 A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – IBU1 / IBU2)
B+ 2 50 A Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – E-SHIFTER1 / MODULE1)
E-CVVT 1 40A [Silnik THETA II 2.0L T-GDI] Przekaźnik E-CVVT
VACUUM PUMP 20A Przekaźnik pompy próżniowej
AWD 20A AWD (napęd na wszystkie koła) ECM (elektroniczny moduł sterujący)
IG 2 20A Przekaźnik IG2
POWER OUTLET 2 20A Przednie gniazdo zasilania nr 2
POWER OUTLET 1 20A Przednie gniazdo zasilania nr 1
A/C 10 A Moduł sterujący klimatyzatora
E-CVVT 3 20A [Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika)
E-CVVT 2 20A [Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika)
ESC 3 10 A Moduł sterujący ESC (elektroniczna kontrola stabilności), uniwersalne złącze kontrolne
ECU 3 10 A ECM (moduł sterujący silnika)
ECU 2 15A ECM (moduł sterujący silnika)
HORN 20A Przekaźnik klaksonu
WIPER 1 30A Przekaźnik mocy wycieraczek
TCU 2 15A TCM (moduł sterowania skrzynią biegów)
SENSOR 4 10 A Przełącznik podciśnienia hamulca, przekaźnik pompy próżniowej, falownik elektrycznej pompy olejowej
TCU 1 20A TCM (moduł sterowania skrzynią biegów)
WIPER 2 10 A IBU (zintegrowana jednostka sterująca nadwozia), ECM (elektroniczny moduł sterujący)
SENSOR 1 15A Tylny blok przyłączeniowy (przekaźnik pompy paliwa)
SENSOR5 20A [Silnik THETA II 2.0L T-GDI] Cewka zapłonowa nr 1/#2/#3/#4

[Silnik Lambda II PE 3.3L T-GDI] Cewka zapłonowa nr 1/#2/#3/#4/#5 /#6

H/LAMP HI 10 A Przekaźnik reflektora (wysoki).
ECU 1 20A ECM (moduł sterujący silnika)
SENSOR 3 15A [Silnik THETA II 2.0L T-GDI] Sonda lambda (góra)

[Silnik Lambda II PE 3.3L T-GDI] Sonda lambda #2/#4

SENSOR 2 10 A [Silnik THETA II 2.0L T-GDI] Elektroniczny termostat, zawór sterujący olejem, elektromagnetyczny zawór sterujący opróżnianiem, elektromagnetyczny zawór sterujący RCV (sterujący zaworem recyrkulacji), zawór zamykający pochłaniacz

[Silnik Lambda II PE 3,3L T-GDI] Elektroniczny termostat, olej Elektrozawór ciśnienia, zawór sterujący olejem nr 1/#2/#3/#4 (wlot/wylot), elektromagnetyczny zawór sterujący RCV (sterujący zaworem recyrkulacji), elektromagnetyczny zawór sterujący opróżnianiem, zawór zamykający kanister

B/ALARM HORN 15A Przekaźnik alarmu antywłamaniowego

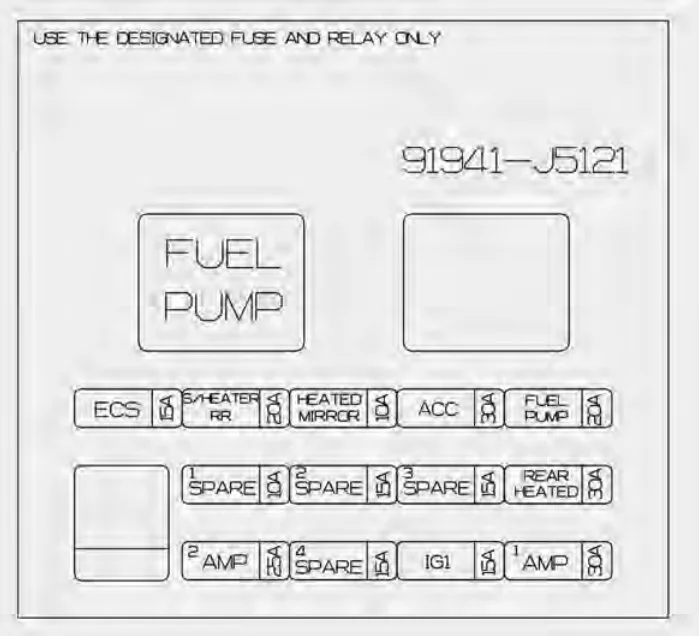

Bagażnik

Kia Stinger (2019) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECS 15A Jednostka ECS (elektroniczne sterowanie zawieszeniem).
S/HEATER REAR 20 A Moduł sterujący ogrzewania tylnych siedzeń
HEATED MIRROR 10 A Przełącznik klimatyzacji, lusterko zewnętrzne kierowcy/pasażera
FUEL PUMP 20 A Przekaźnik pompy paliwa
SPARE1 10 A
SPARE2 15A
SPARE3 15A
REAR HEATED 30A Przekaźnik podgrzewania tylnej szyby
AMP 2 25 A AMP (wzmacniacz) (MOBIS/PREMIUM)
SPARE4 15A
AMP 1 30A Niska przetwornica DC-DC (AMP (wzmacniacz))
IG 1 15A Przekaźnik IG1
ACC 30A Przekaźnik ACC

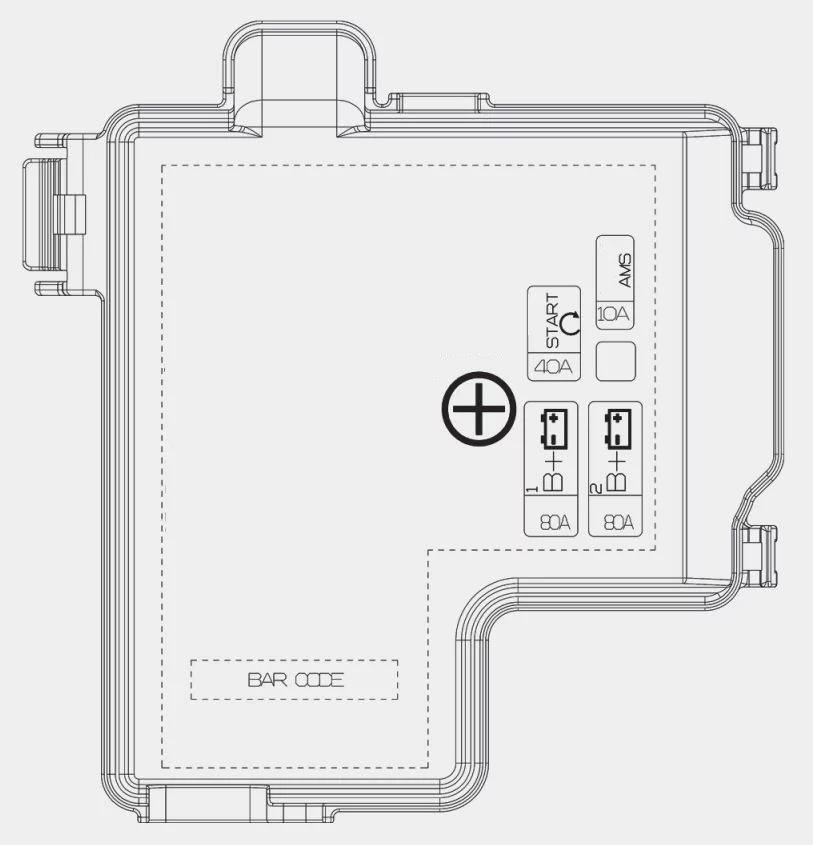

Panel bezpieczników skrzynki akumulatorów

Kia Stinger (2019) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
B+ 1 80A Tylny blok przyłączeniowy (bezpiecznik – FUEL PUMP / REAR HEATED/ AMP1)
B+ 2 80A Tylny blok przyłączeniowy (bezpiecznik – ECS / S/HEATER REAR / IG1)
START 40A Blok przyłączeniowy komory silnika (przekaźnik gniazda zasilania), bezpiecznik – START / ECU2 / TCU1)
AMS 10 A Czujnik akumulatora
