Kia Soul I (2009) – schematy bezpieczników i przekaźników

Kia Soul I (2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul I z lat: 2009.

Kia Soul I to pierwsza generacja popularnego miejskiego crossovera produkowanego przez południowokoreańską firmę Kia Motors. Model ten został wprowadzony na rynek w 2008 roku i zyskał uznanie dzięki swojemu oryginalnemu, niepowtarzalnemu designowi oraz kompaktowym rozmiarom. Oto kilka istotnych informacji o Kia Soul I:

  1. Design: Kia Soul I wyróżniał się charakterystycznym, pudełkowatym kształtem nadwozia z wyraźnie zarysowanymi liniami i dużym panelem przednim, co nadawało mu niepowtarzalny wygląd. Model ten zdobył liczne nagrody za design i został uznany za jedno z najbardziej rozpoznawalnych aut na drogach.
  2. Rozmiar: Kia Soul I była kompaktowym crossoverem, idealnym rozwiązaniem dla mieszkańców miejskich obszarów, którzy poszukiwali pojazdu o większej przestrzeni niż typowy hatchback, ale jednocześnie łatwego w manewrowaniu na wąskich uliczkach.
  3. Silniki: Pierwsza generacja Kia Soul była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. To umożliwiało klientom wybór odpowiedniego rozwiązania zgodnie z własnymi preferencjami dotyczącymi osiągów i ekonomii paliwowej.
  4. Wnętrze: Kia Soul I oferowała przestronne i funkcjonalne wnętrze, z dobrym dostępem do tylnej przestrzeni ładunkowej. Wysoko umieszczone siedzenia i podniesiona pozycja za kierownicą zapewniały kierowcy dobre widoczności na drodze.
  5. Wyposażenie: Model ten był dostępny w różnych wersjach wyposażenia, oferując klientom różne opcje takie jak klimatyzacja, systemy multimedialne, systemy bezpieczeństwa i wiele innych.
  6. Popularność: Kia Soul I odniosła sukces na rynku i przyczyniła się do zwiększenia popularności marki Kia na całym świecie. Model ten cieszył się dużym zainteresowaniem ze strony młodszych kierowców i osób poszukujących pojazdu o wyjątkowym wyglądzie.
  7. Następcy: Kia Soul I była produkowana przez kilka lat, po czym została zastąpiona przez kolejne generacje tego modelu, które kontynuują sukces swojego poprzednika na rynku.

Kia Soul I to ciekawy przykład crossovera, który wyróżnia się nie tylko swoim designem, ale także funkcjonalnością i dostępnością różnych opcji napędowych, co czyniło go atrakcyjnym wyborem dla różnych grup klientów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników

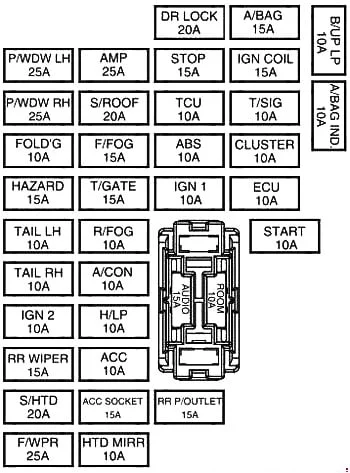

Przedział pasażerski

Kia Soul I (2009) - schematy bezpieczników i przekaźników



Kia Soul I (2009) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
P/WDW LH 25A Przełącznik główny szyby, przełącznik szyby tylnej lewej
P/WDW RH 25A Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera, przełącznik tylnego prawego okna
FOLD’G 10 A Złącze łącza danych, przełącznik zasilania lusterka zewnętrznego
HAZARD 15A Przekaźnik zagrożeń, przełącznik zagrożeń
TAIL LH 10 A Tylna lampa zespolona lewa, lampa czołowa lewa, lampa licencyjna
TAIL RH 10 A Tylna lampa zespolona prawa, lampa czołowa prawa, przekaźnik DRL, reostat, przełącznik poziomowania reflektorów, gniazdo AUX i USB, przełącznik zagrożeń, zestaw wskaźników (ILL.), przełącznik lampy nastrojowej, główny przełącznik okna zasilania, audio, przełącznik ESP, sterownik/ Przełącznik podgrzewania fotela pasażera , przełącznik przesterowania, moduł sterowania klimatyzacją, przełącznik wielofunkcyjny (Remocon)
IGN 2 10 A BCM, przełącznik poziomowania reflektorów, siłownik poziomowania reflektorów, lusterko elektrochromowe, moduł sterujący szyberdachu
RR WIPER 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka)
S/HTD 20A Przełącznik ogrzewania fotela kierowcy/pasażera
F/WPR 25A Skrzynka bezpieczników i przekaźników E/R (przekaźnik przednich wycieraczek), silnik wycieraczek przednich, przełącznik wielofunkcyjny (wycieraczki)
AMP 25A AMP
S/ROOF 20A Moduł sterowania szyberdachu
F/FOG 15A Przekaźnik przednich świateł przeciwmgielnych
T/GATE 15A Przekaźnik tylnej klapy
R/FOG 10 A Przekaźnik tylnego światła przeciwmgielnego
A/CON 10 A Moduł sterowania klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik świateł głównych (wysoki), przekaźnik dmuchawy, przekaźnik podgrzewacza filtra paliwa (Diesel))
H/LP 10 A Skrzynka bezpieczników i przekaźników E/R (przekaźnik świateł głównych (niski))
ACC 10 A Audio, przełącznik lampy nastrojowej, przełącznik zasilania lusterka zewnętrznego
ACC SOCKET 15A Zapalniczka, przednie gniazdo zasilania
HTD MIRR 10 A ECM/PCM (benzyna), silnik lusterka zewnętrznego zasilania kierowcy/pasażera, moduł sterowania klimatyzacją
DR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik zamka martwego
STOP 15A Przekaźnik lampy stopu, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
TCU 10 A TCM (Diesel), czujnik prędkości pojazdu (M/T), generator impulsów „A”, generator impulsów „B”, przełącznik przesterowania
ABS 10 A Moduł sterujący ABS, moduł sterujący ESP, przełącznik ESP, czujnik kąta skrętu
IGN 1 10 A Moduł sterowania klimatyzacji, brzęczyk wspomagania parkowania z tyłu, moduł sterowania EPS, moduł monitorowania ciśnienia w oponach, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
POWER CONNECTOR (AUDIO) 15A Audio
POWER CONNECTOR (ROOM) 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł monitorowania ciśnienia w oponach, przełącznik ostrzegawczy drzwi, zespół konsoli podsufitowej (lampa mapy), lampa w pomieszczeniu środkowym, lampa bagażowa
RR P/OUTLET 15A Tylne gniazdo zasilania
A/BAG 15A Moduł sterowania SRS
IGN COIL 15A Skraplacz, cewka zapłonowa #1 ~ #4
T/SIG 10 A Przełącznik zagrożenia
CLUSTER 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją
ECU 10 A ECM, PCM, czujnik przepływu powietrza (Diesel), przełącznik ostrzegawczy filtra paliwa (Diesel)
START 10 A Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchowy), ECM (Diesel)
B/UP LP 10 A Przełącznik lampy rezerwowej (M/T), przełącznik zakresu skrzyni biegów (A/T)
A/BAG IND 10 A Klaster instrumentów (poduszka powietrzna IND.)
Zobacz także:  Kia Optima TF (2014-2015) - schematy bezpieczników i przekaźników

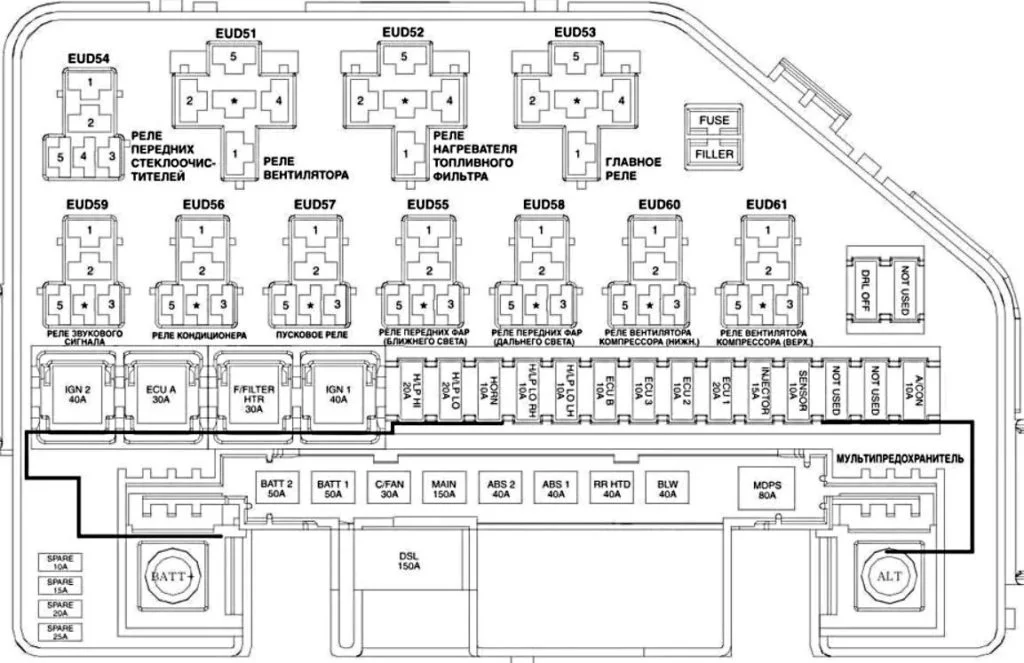

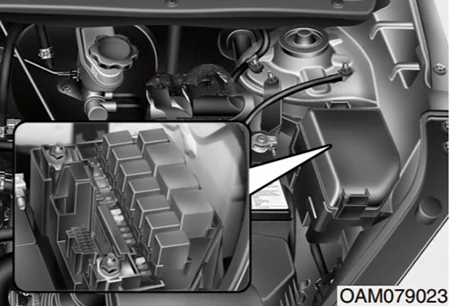

Komora silnika

Kia Soul I (2009) - schematy bezpieczników i przekaźników

Kia Soul I (2009) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
BATT 2 50A Skrzynka przyłączeniowa I/P (przekaźnik – lampa tylna, bezpiecznik – TAIL LH 10A, TAIL RH 10A, S/ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A , Złącze zasilania – ROOM 10A, AUDIO 15A)
BATT 1 50A Skrzynka przyłączeniowa I/P (przekaźnik – okno zasilania, bezpiecznik – P/WDW LH 25A, P/WDW RH ​​25A, FOLD’G 10A, ZAGROŻENIE 15A)
C/FAN 30A Przekaźnik C/wentylator (wysoki), przekaźnik C/wentylator (niski)
MAIN 150A Generator, bezpiecznik [ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A/CON 10A, DSL 150A (Diesel)]
ABS 2 40A Moduł sterujący ABS, moduł sterujący ESP
ABS 1 40A Moduł sterujący ABS, moduł sterujący ESP
RR HTD 40A Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza)
BLW 40A Przekaźnik dmuchawy
MDPS 80A Moduł sterujący EPS
DSL 150A Diesel – skrzynka bezpieczników i przekaźników DSL (GLOW 80A, PTC 1 50A, PTC 2 50A, PTC 3 50A)
IGN 2 40A Przełącznik zapłonu, przekaźnik rozruchu
ECU A 30A Przekaźnik główny, ECU B 10A
F/FILTER HTR 30A Diesel – przekaźnik podgrzewacza filtra paliwa
F/PUMP 20A Benzyna – przekaźnik pompy paliwa
IGN 1 40A Stacyjka
H/LP HI 20A Przekaźnik reflektorów (wysoki)
H/LP LO 20A Przekaźnik świateł przednich (niski)
HORN 10 A Przekaźnik klaksonowy
H/LP LO RH 10 A Reflektor prawy
H/LP LO LH 10 A Reflektor lewy, zestaw wskaźników (światła mijania IND.)
ECU B 10 A Olej napędowy – TCM Benzyna – ECM, PCM
ECU 3 10 A Diesel – zawór regulacji ciśnienia paliwa
ECU 2 10 A Olej napędowy – wyłącznik lampki stopu
ECU 1 20A Olej napędowy – ECM Benzyna – ECM, PCM
INJECTOR 15A Diesel – skrzynka bezpieczników i przekaźników DSL (przekaźnik żarowy, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3), czujnik położenia wałka rozrządu, elektryczny siłownik EGR, siłownik VGT, moduł immobilizera benzyna – wtryskiwacz nr 1 ~ nr 4, siłownik regulacji prędkości biegu jałowego , Moduł immobilizera, przekaźnik pompy paliwa
SENSOR 10 A Diesel – przekaźnik A/Con, przekaźnik C/Fan (wysoki/niski), sonda lambda, przekaźnik nagrzewnicy powietrza Benzyna – przekaźnik A/Con, przekaźnik C/Fan (wysoki/niski), czujnik położenia wałka rozrządu, zawór elektromagnetyczny oczyszczania kanistra, olej Zawór sterujący, czujnik tlenu góra/dół, wyłącznik lampy stopu
A/CON 10 A Przekaźnik A/Con
Zobacz także:  Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

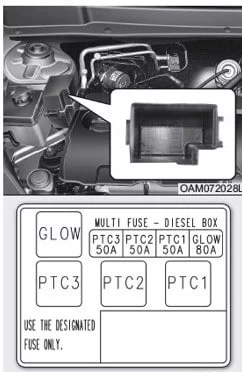

Panel bezpieczników w komorze silnika (tylko silnik Diesla)

Kia Soul I (2009) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
GLOW 80A Przekaźnik żarzenia, przekaźnik nagrzewnicy powietrza
PTC 1 50A Przekaźnik PTC 1
PTC 2 50A Przekaźnik PTC 2
PTC 3 50A Przekaźnik PTC 3
