Kia Soul I (2012-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul I z lat: 2012, 2013. Kia Soul I to kompaktowy samochód osobowy produkowany przez południowokoreańskiego producenta Kia Motors. Pierwsza generacja Kia Soul, oznaczona jako Kia Soul I, została wprowadzona na rynek w 2008 roku i była produkowana do 2013 roku. Ten […]

09/01/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Soul I z lat: 2012, 2013.

Kia Soul I to kompaktowy samochód osobowy produkowany przez południowokoreańskiego producenta Kia Motors. Pierwsza generacja Kia Soul, oznaczona jako Kia Soul I, została wprowadzona na rynek w 2008 roku i była produkowana do 2013 roku. Ten model był pierwszym modelem Kia, który zyskał dużą popularność w kategorii kompaktowych crossoverów.

Oto kilka kluczowych cech pierwszej generacji Kia Soul:

  1. Wyjątkowy design: Kia Soul I wyróżniała się niepowtarzalnym, kwadratowym kształtem nadwozia, który nadawał jej charakterystyczny wygląd. To przyciągało młodszych kierowców i tych, którzy poszukiwali samochodu o unikalnym stylu.
  2. Przestronne wnętrze: Mimo kompaktowych rozmiarów zewnętrznych, Kia Soul I oferowała przestronne i wszechstronne wnętrze. Dzięki wygodnym siedzeniom i dużej ilości miejsca w kabinie, była to popularna opcja dla rodzin i osób ceniących sobie komfort.
  3. Wydajne silniki: Kia Soul I była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Modele te były dostępne z manualnymi i automatycznymi skrzyniami biegów.
  4. Duży bagażnik: Mimo swoich niewielkich rozmiarów Kia Soul I oferowała sporą przestrzeń bagażową, co było atutem w tej klasie pojazdów.
  5. Wyposażenie i technologia: W miarę jak generacja Kia Soul rozwijała się, producent wprowadzał coraz więcej nowoczesnych funkcji i technologii, takich jak systemy multimedialne, nawigacja, kamera cofania i wiele innych.

Kia Soul I zdobyła popularność dzięki swojemu unikalnemu designowi i konkurencyjnemu stosunkowi jakości do ceny. Pojazd ten cieszył się szczególną popularnością wśród osób szukających praktycznego, kompaktowego samochodu z charakterystycznym stylem.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

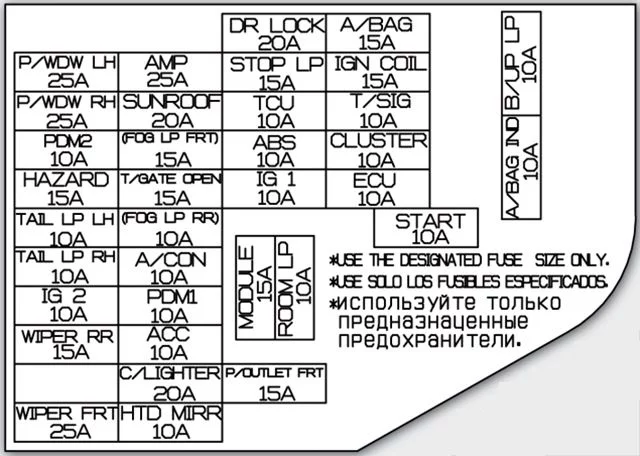

Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.

Kia Soul I (2012-2013) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
P/WDW LH 25A Przełącznik główny szyby, przełącznik szyby tylnej lewek
P/WDW RH 25A Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera, przełącznik tylnego okna prawego
PDM 2 10 A PDM. Przełącznik przycisku Start/Stop, uchwyt pilota
HAZARD 15A Przekaźnik zagrożeń, przełącznik zagrożeń, migacz jednoprzyciskowy
TAIL LP LH 10 A Tylna lampa zespolona lewa, lampa czołowa lewa, lampa licencyjna
TAIL LP RH 10 A Tylna lampa zespolona prawa, lampa czołowa prawa, audio, przełącznik okna zasilania pasażera, reostat, przełącznik główny okna, przełącznik zagrożeń, klaster instrumentów, przełącznik lampy nastrojowej, gniazdo AUX i USB, przełącznik ESC, moduł sterowania klimatyzacją, przełącznik wielofunkcyjny, Przełącznik podgrzewania fotela kierowcy/pasażera , wskaźnik dźwigni zmiany biegów w bankomacie, lampa schowka na rękawiczki, jednostka główna A/V i nawigacyjna, lampa Telltale, przełącznik ISG, aktywny przełącznik ECO, A/V i nawigacja Touch, gniazdo AUX
IG 2 10 A BCM, silnik szyberdachu
WIPER RR 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej, przełącznik wielofunkcyjny (wycieraczka)
WIPER FRT 25A Skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek), silnik wycieraczki przedniej, przełącznik wielofunkcyjny (wycieraczka)
AMP 25A Przetwornik AMP, ISG Low DC – DC (AMP)
SUNROOF 20A Silnik szyberdachu
(FOG LP FRT) 15A Przekaźnik przednich świateł przeciwmgielnych
T/GATE OPEN 15A Przekaźnik tylnej klapy, złącze łącza danych, przekaźnik DRL
(FOG LP RR) 10 A
A/CON 10 A Moduł sterowania klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik H/LP HI, przekaźnik dmuchawy), aktywny czujnik Incar, A/V i nawigacja Touch
PDM 1 10 A PDM
ACC 10 A Audio, moduł lampki nastrojowej, przełącznik zasilania lusterka zewnętrznego, moduł sterowania inteligentnym kluczykiem, PDM, moduł sterowania blokadą klawiszy bankomatu, jednostka główna A/V i nawigacyjna, BCM, AMP, A/V i nawigacja Touch, konwerter ISG Low DC-DC ( Audio/AMP)
C/LIGHTER 20A Zapalniczka, tylne gniazdo zasilania
HTD MIRR 10 A ECM/PCM, lusterko zewnętrzne zasilania kierowcy/pasażera, moduł sterowania klimatyzacją, A/V i nawigacja dotykowa
DR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowywania drzwi, przekaźnik zamka z 2 obrotami
STOP LP 15A Przełącznik lampy stopu, uniwersalne złącze kontrolne, przekaźnik HAC, przekaźnik lampy stopu, przełącznik trybu sportowego, elektromagnes klucza
TCU 10 A Czujnik prędkości pojazdu (M/T), wskaźnik dźwigni zmiany biegów bankomatu, moduł sterowania blokadą klawiszy bankomatu, przełącznik zakresu skrzyni biegów
ABS 10 A Moduł ESC, przełącznik ESC, skrzynka bezpieczników i przekaźników E/R (uniwersalne złącze kontrolne)
IG 1 10 A Moduł monitorowania ciśnienia w oponach, konwerter ISG Low DC – DC (Audio/AMP), przełącznik podgrzewania fotela kierowcy/pasażera, podgrzewacz fotela kierowcy/pasażera , przełącznik ISG, lusterko elektrochromowe, inwertor pompy olejowej, przełącznik świateł stopu, przekaźnik HAC
P/OUTLET FRT 15A Przednie gniazdo zasilania
A/BAG 15A Moduł sterowania SRS, moduł klasyfikacji wagi, lampa Telltale
IGN COIL 15A G4FD : Skraplacz, cewka zapłonowa #1 – #4
T/SIG 10 A Przełącznik zagrożeń, przełącznik wielofunkcyjny (światło)
CLUSTER 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł sterowania inteligentnym kluczykiem, PDM
ECU 10 A ECM, PCM
START 10 A Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchowy), PDM, przełącznik zakresu skrzyni biegów, przełącznik blokady zapłonu, PCM/ECM
B/UP LP 10 A Wyłącznik lampy zapasowej (M/T)
A/BAG IND 10 A Klaster instrumentów (poduszka powietrzna IND.)
POWER CONNECTOR (MODULE) 15A Audio, odbiornik RF, A/V i nawigacja dotykowa, konwerter ISG Low DC-DC (audio), jednostka główna A/V i nawigacyjna
POWER CONNECTOR (ROOM LP) 10 A BCM, zestaw wskaźników (IND.), moduł sterowania klimatyzacją, moduł monitorowania ciśnienia w oponach, lampa w pomieszczeniu środkowym, lampa bagażowa, zespół konsoli nad głową (lampka mapy), kluczyk zapłonu ILL. i przełącznik ostrzegawczy drzwi, lampka w drzwiach
Zobacz także:  Kia Carens i Rondo IV (2017-2019) - schematy bezpieczników i przekaźników

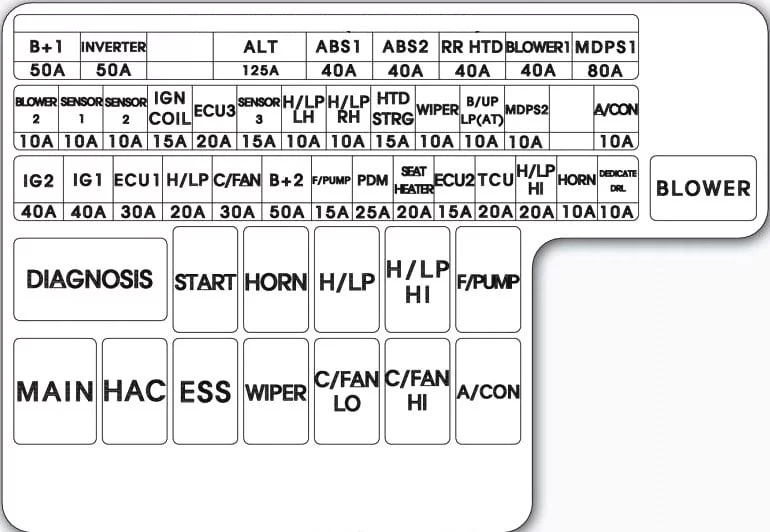

Komora silnika

Kia Soul I (2012-2013) - schematy bezpieczników i przekaźników



(Silnik 1.6)

Nazwa Ampery [A] Opis
MULTI FUSE:
B+ 1 50A Skrzynka przyłączeniowa I/P (przekaźnik okna zasilania, bezpiecznik – P/WDW LH 25A, P/WDW RH ​​25A, PDM 2 10A, ZAGROŻENIE 15A)
INVERTER 50A Inwertor pompy olejowej
ALT 125A Alternator, bezpiecznik (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A)
ABS 1 40A Moduł ESC
ABS 2 40A Moduł ESC
RR HTD 40A Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza)
BLOWER 1 40A Przekaźnik dmuchawy
MDPS 1 80A Moduł sterujący EPS
FUSE:
IG 2 40A Przełącznik zapłonu, skrzynka przekaźników PDM (IG 1 Realy), przekaźnik rozruchu
IG 1 40A Przełącznik zapłonu, skrzynka przekaźników PDM (IG 2 Realy)
ECU 1 30A Przekaźnik sterujący silnika
H/LP 20A Przekaźnik H/LP
C/FAN 30A Przekaźnik HI C/Fan, przekaźnik niskiego poziomu C/Fan
B+2 50A Skrzynka przyłączeniowa I/P (przekaźnik światła tylnego, bezpiecznik – TAIL LP LH 10A, TAIL LP RH 10A, szyberdach 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A, zasilanie Złącze – POKÓJ LP 10A, MODUŁ 15A)
F/PUMP 15A Przekaźnik F/pompy
PDM 25A PDM, inteligentny moduł sterowania kluczami
SEAT HEATER 20A Ogrzewanie fotela kierowcy i pasażera
ECU 2 15A PCM/ECM
H/LP HI 20A H/LP HI Przekaźnik
HORN 10 A Przekaźnik klaksonowy
DEDICATE DRL 10 A BCM
BLOWER 2 10 A Moduł sterowania klimatyzacją (automatyczny)
SENSOR 1 10 A
SENSOR 2 10 A Przekaźnik C/Fan Hl/Low, PCM/ECM, zawór elektromagnetyczny sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający kanister, moduł immobilizera, przekaźnik A/Con
IGN COIL 15A
ECU 3 20A
SENSOR 3 15A Czujnik tlenu (góra/dół), przekaźnik F/pompy, zawór kontroli oleju #1/#2, PCM/ECM
H/LP LH 10 A Reflektor lewy
H/LP RH 10 A Reflektor prawy
HTD STRG 15A
WIPER 10 A PCM
B/UP LP (AP) 10 A Lusterko elektrochromowe, tylna lampa zespolona lewa i prawa, zestaw wskaźników, jednostka główna A/V i nawigacyjna, audio
MDPS2 10 A Moduł sterujący EPS
A/CON 10 A Przekaźnik A/Con
Zobacz także:  Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników



(Silnik 2.0)

Nazwa Ampery [A] Opis
MULTI FUSE:
B+ 1 50A Skrzynka przyłączeniowa I/P (przekaźnik okna zasilania, bezpiecznik – P/WDW LH 25A, P/WDW RH ​​25A, PDM 2 10A, ZAGROŻENIE 15A)
INVERTER 50A Inwertor pompy olejowej
ALT 125A Alternator, bezpiecznik (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A/CON 10A)
ABS 1 40A Moduł ESC
ABS 2 40A Moduł ESC
RR HTD 40A Skrzynka przyłączeniowa I/P (tylny przekaźnik odmgławiacza)
BLOWER 1 40A Przekaźnik dmuchawy
MDPS 1 80A Moduł sterujący EPS
FUSE:
IG 2 40A Przełącznik zapłonu, skrzynka przekaźników PDM (IG 1 Realy), przekaźnik rozruchu
IG 1 40A Przełącznik zapłonu, skrzynka przekaźników PDM (IG 2 Realy)
ECU 1 30A Przekaźnik sterujący silnika
H/LP 20A Przekaźnik H/LP
C/FAN 30A Przekaźnik HI C/Fan, przekaźnik niskiego poziomu C/Fan
B+2 50A Skrzynka przyłączeniowa I/P (przekaźnik światła tylnego, bezpiecznik – TAIL LP LH 10A, TAIL LP RH 10A, szyberdach 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T/GATE OPEN 15A, (FOG LP FRT) 15A, zasilanie Złącze – POKÓJ LP 10A, MODUŁ 15A)
F/PUMP 15A Przekaźnik F/pompy
PDM 25A PDM, inteligentny moduł sterowania kluczami
SEAT HEATER 20A Ogrzewanie fotela kierowcy i pasażera
ECU 2 15A PCM/ECM
TCU 20A PCM
H/LP HI 20A H/LP HI Przekaźnik
HORN 10 A Przekaźnik klaksonowy
DEDICATE DRL 10 A BCM
BLOWER 2 10 A Moduł sterowania klimatyzacją (automatyczny)
SENSOR 1 10 A Czujnik pozycji wałka rozrządu #1/#2, zawór kontroli oleju #1/#2, zawór kontroli kanistra, przekaźnik A/Con, moduł immobilizera
SENSOR 2 10 A Przekaźnik C/wentylator Hl/niski, wtryskiwacz #1 – #4
IGN COIL 15A Cewka zapłonowa #1 ~ #4, skraplacz
ECU 3 20A PCM/ECM
SENSOR 3 15A Czujnik tlenu (góra/dół), przekaźnik F/pompy, zawór elektromagnetyczny sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie
H/LP LH 10 A Reflektor lewy
H/LP RH 10 A Reflektor prawy
HTD STRG 15A
WIPER 10 A PCM
B/UP LP (AP) 10 A Lusterko elektrochromowe, tylna lampa zespolona lewa i prawa, zestaw wskaźników, jednostka główna A/V i nawigacyjna, audio
MDPS2 10 A Moduł sterujący EPS
A/CON 10 A Przekaźnik A/Con
