Kia Sorento I (2003-2006) – schematy bezpieczników i przekaźników

Kia Sorento I (2003-2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento I z lat: 2003, 2004, 2005, 2006.

Kia Sorento pierwszej generacji, produkowana w latach 2002-2009, to średniej wielkości SUV (Sport Utility Vehicle) wprowadzony na rynek przez południowokoreańską firmę Kia Motors. Sorento I było odpowiedzią Kii na rosnące zapotrzebowanie na samochody typu SUV, które łączą przestronność, wygodę i możliwość jazdy poza asfaltem.

Oto kilka kluczowych cech i informacji na temat Kii Sorento I:

  1. Design: Sorento I miało konserwatywny design typowy dla SUV-ów tamtej ery. Charakteryzował się masywną sylwetką i wyższym profilem, co nadawało mu solidny wygląd.
  2. Wymiary: Ten model był średniej wielkości SUV-em, co oznaczało, że miał odpowiednią przestrzeń zarówno dla pasażerów, jak i bagażu. Sorento I oferowało miejsce dla 5 lub 7 pasażerów w zależności od wersji.
  3. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi benzynowymi i wysokoprężnymi, które oferowały różne poziomy mocy i wydajności. Silniki V6 były popularne w wersjach bardziej luksusowych.
  4. Napęd na cztery koła: Sorento I oferowało opcję napędu na cztery koła, co pozwalało kierowcom na lepszą kontrolę nad pojazdem w trudnych warunkach terenowych.
  5. Trwałość: Kia Sorento I była znana z trwałości i niezawodności, co przyczyniło się do jej popularności wśród klientów poszukujących solidnego SUV-a.
  6. Ewolucja: Po pierwszej generacji Kia kontynuowała produkcję Sorento, wprowadzając nowe generacje z ulepszeniami w zakresie designu, technologii i wydajności.
Zobacz także:  Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników

Kia Sorento pierwszej generacji była istotnym krokiem firmy w kierunku segmentu SUV-ów. Ten model oferował przestronność, możliwość jazdy w trudnych warunkach terenowych i trwałość, co przyczyniło się do jej sukcesu na rynku. Substytutem była także atrakcyjna cena w porównaniu do konkurencyjnych SUV-ów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

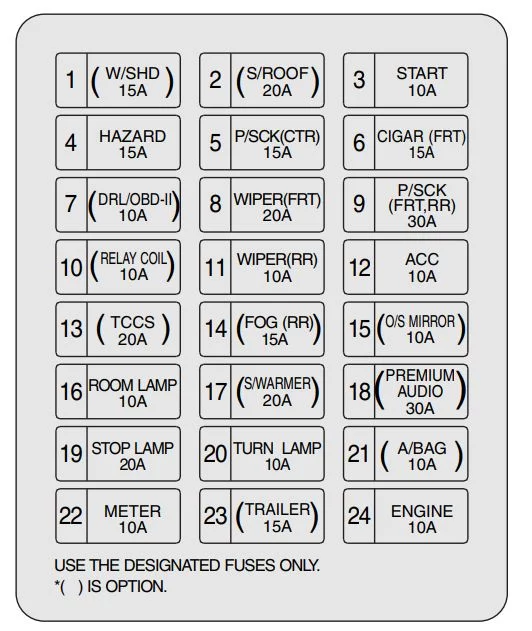

Panel przyrządów (po stronie kierowcy)

Kia Sorento I (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
1. W/SHD 15 A Odmrażacz szyby
2. S/ROOF 20 A Szyberdach
3. START 10 A System rozruchowy, PCM, ACC
4. HAZARD 15 A Kierunkowskaz i światła awaryjne
5. P/SCK(CTR) 15 A Centralne gniazdo zasilania
6. CIGAR (FRT) 15 A Zapalniczka
7. DRL/OBD-II 10 A Złącze sprawdzania
8. WIPER (FRT) 20 A Wycieraczka i spryskiwacz, reflektor, przednia nagrzewnica i klimatyzacja, układ chłodzenia. Odmrażacz
9. P/SCK (FRT, RR) 30 A Przednie i tylne gniazdo zasilania
10. RELAY COIL 10 A Cewka przekaźnika
11. WIPER (RR) 10 A Wycieraczka i spryskiwacz, ETWIS, ogrzewanie i klimatyzacja, komputer pokładowy, szyberdach
12. ACC 10 A Lusterko zasilające, zapalniczka do cygar, gniazdo zasilania, zegar, dostęp bezkluczykowy, audio
13. TCCS 20 A Jednostka sterująca skrzynią rozdzielczą
14. FOG (RR) 15 A Tylne światło przeciwmgielne
15. O/S MIRROR 10 A Elektryczne lusterko zdalnego sterowania
16. ROOM LAMP 10 A Zestaw wskaźników, ETWIS, reflektor, DRL, dostęp bezkluczykowy, lampa pokojowa, lampa Sunvior, zegar
17. S/WARMER 20 A Ogrzewanie fotela
18. PREMIUM AUDIO 30 A Audio
19. STOP LAMP 20 A Światła stop
20. TURN LAMP 10 A Kierunkowskaz i światła awaryjne
21. A/BAG 10 A Poduszka powietrzna
22. METER 10 A PCM, ACC, komputer pokładowy, światło stopu, DRL, ETWIS, zestaw wskaźników, nagrzewnica przednia i klimatyzacja
23. TRAILER 15 A Akcesoria do przyczep
24. ENGINE 10 A PCM, chłodzenie, czujnik prędkości, złącze diagnostyczne, ACC, zestaw wskaźników, ABS
Zobacz także:  Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników



Komora silnika

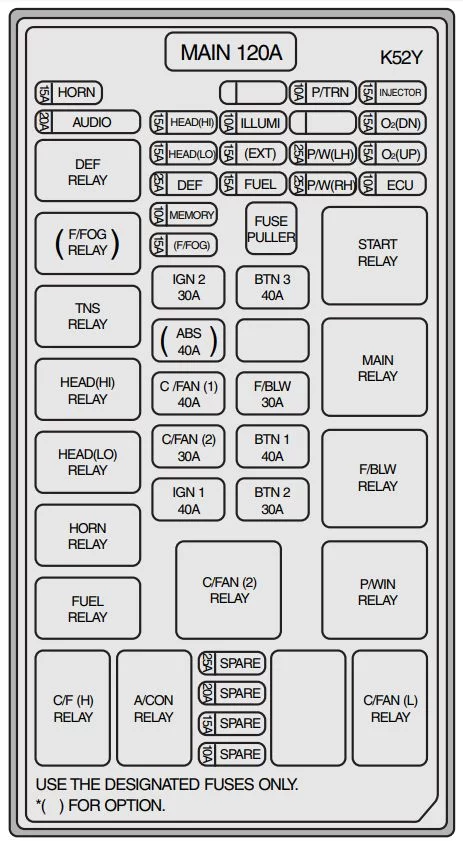

Benzyna

Kia Sorento I (2003-2006) - schematy bezpieczników i przekaźników

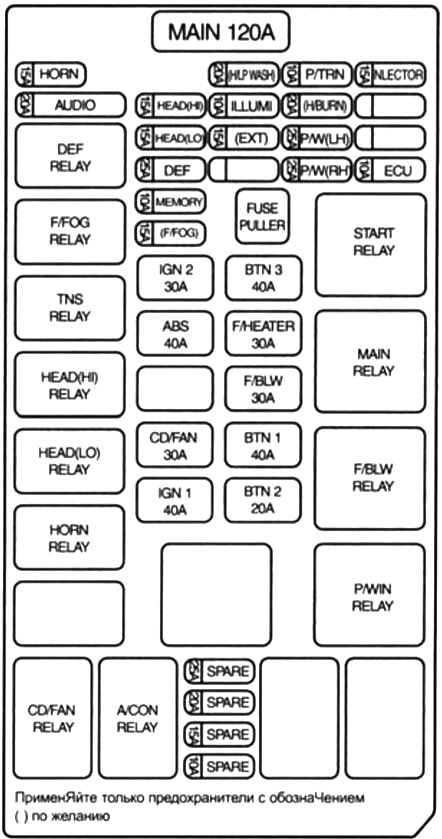

Diesel

Kia Sorento I (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
HORN 15 A Klakson
P/TRN 10 A PCM, główny przekaźnik
INJECTOR 15 A PCM
AUDIO 20 A Audio
HEAD (HI) 15 A Światła drogowe
ILLUMI 10 A Oświetlenie otworu na klucz
O2 (DN) 15 A PCM
HEAD (LO) 15 A Światła mijania
EXT 15 A DRL, lampa rejestracyjna, lampa tylna, lampa pozycyjna, lampa obrotowa;
P/W (LH) 25 A Zasilanie okna
O2 (UP) 15 A PCM
DEF 25 A Odmrażacz
FUEL 15 A Przekaźnik pompy paliwa
P/W (RH) 25 A Zasilanie okna
ECU 10 A PCM, chłodzenie
MEMORY 10 A Przednia nagrzewnica i klimatyzacja, Etwis, system dostępu bezkluczykowego
F/FOG 15 A Przednia lampa przeciwmgielna
IGN 2 30 A Stacyjka
BTN 3 40 A Migacz skrętu i zagrożenia, blokada drzwi zasilania
ABS 1 40 A ABS
C/FAN (1) 40 A System chłodzenia
F/BLW 30 A Przednia nagrzewnica i klimatyzacja
C/FAN (2) 30 A System chłodzenia
BTN 1 40 A Zapalniczka, gniazdo zasilania
IGN 1 40 A Stacyjka
BTN 2 30 A Fotel elektryczny, PCM
Zobacz także:  Kia Avella (1994-2000) - schematy bezpieczników i przekaźników
