Kia Sorento I (2007-2009) – schematy bezpieczników i przekaźników

Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento I z lat: 2007, 2008, 2009.

Kia Sorento pierwszej generacji, produkowana w latach 2002-2009, to średniej wielkości SUV (Sport Utility Vehicle) wprowadzony na rynek przez południowokoreańską firmę Kia Motors. Był to model, który znacząco przyczynił się do rozwoju marki Kia na arenie międzynarodowej i zapoczątkował obecność firmy w segmencie SUV-ów.

Oto kilka kluczowych cech i informacji na temat Kii Sorento I:

  1. Design: Sorento pierwszej generacji miało konserwatywny i solidny design typowy dla SUV-ów tamtej ery. Charakteryzowało się masywną sylwetką i wyższym profilem, co nadawało mu tradycyjny wygląd SUV-a.
  2. Wymiary: Był to średniej wielkości SUV, co oznaczało, że oferował przestronność zarówno dla pasażerów, jak i bagażu. W zależności od konfiguracji wnętrza, Sorento I mogło pomieścić 5 lub 7 pasażerów.
  3. Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Silniki V6 były popularne w wersjach bardziej luksusowych.
  4. Napęd na cztery koła: Sorento I oferowało opcję napędu na cztery koła, co zapewniało lepszą trakcję i możliwość jazdy w trudniejszych warunkach terenowych.
  5. Bezpieczeństwo: Pomimo swojej klasycznej konstrukcji, Sorento I było wyposażone w poduszki powietrzne i podstawowe systemy bezpieczeństwa.
  6. Trwałość: Ten model Kii znany był z trwałości i niezawodności, co przyczyniło się do jego popularności wśród klientów poszukujących solidnego SUV-a.
  7. Ewolucja: Po pierwszej generacji Kia kontynuowała produkcję Sorento, wprowadzając nowe generacje z ulepszeniami w zakresie designu, technologii i wydajności.
Zobacz także:  Kia Niro (2017) - schematy bezpieczników i przekaźników

Kia Sorento pierwszej generacji była ważnym krokiem firmy w kierunku segmentu SUV-ów. Ten model oferował przestronność, możliwość jazdy w trudniejszych warunkach terenowych i niezawodność, co przyczyniło się do jego sukcesu na rynku. Dzięki konkurencyjnej cenie i dobrej jakości, Sorento I znalazło wielu zadowolonych klientów na całym świecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Picanto III (2018-2023) - schematy bezpieczników i przekaźników

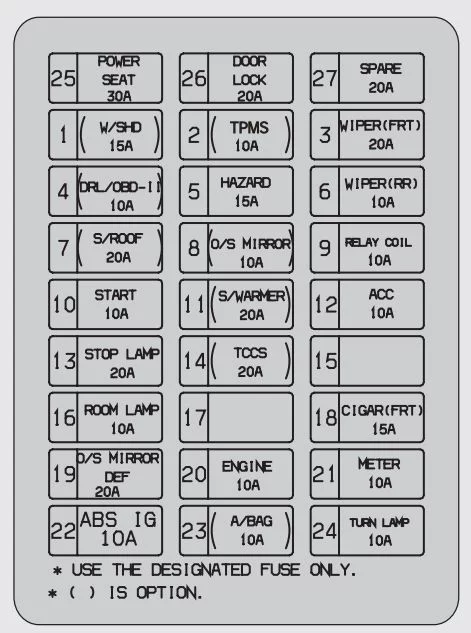

Panel przyrządów (po stronie kierowcy)

Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opi
W/SHD 15A Odmrażacz tylnej szyby
TPMS 10 A System monitorowania ciśnienia opon
WIPER(FRT) 20A Przednia wycieraczka
DRL/OBD-II 15A Światła do jazdy dziennej
HAZARD 15A Lampka ostrzegawcza zagrożenia
WIPER(RR) 10 A Tylna wycieraczka
S/ROOF 20A Szyberdach
O/S MIRROR 10 A Zewnętrzne lusterko wsteczne
RELAY COIL 10 A Cewka zapłonowa
START 10 A Uruchomienie silnik
S/WARMER 20A Ogrzewanie foteli
ACC 15A Akcesorium
STOP LAMP 20A Światła stop
TCCS 20A TCS, ESC, immobilizer
ROOM LAMP 10 A Lampa wnętrza pojazdu
CIGAR(FRT) 15A Zapalniczka
O/S MIRROR DEF 20A Podgrzewacz zewnętrznego lusterka wstecznego
ENGINE 10 A Jednostka sterująca silnika
METER 10 A Licznik
ABS IG 10 A ABS
A/BAG 10 A Poduszka powietrzna
TURN LAMP 10 A Kierunkowskazy
POWER SEAT 30A Fotel elektryczny
DOOR LOCK 20A Centralny zamek drzwi
SPARE 20A Zapasowy bezpiecznik



Komora silnika

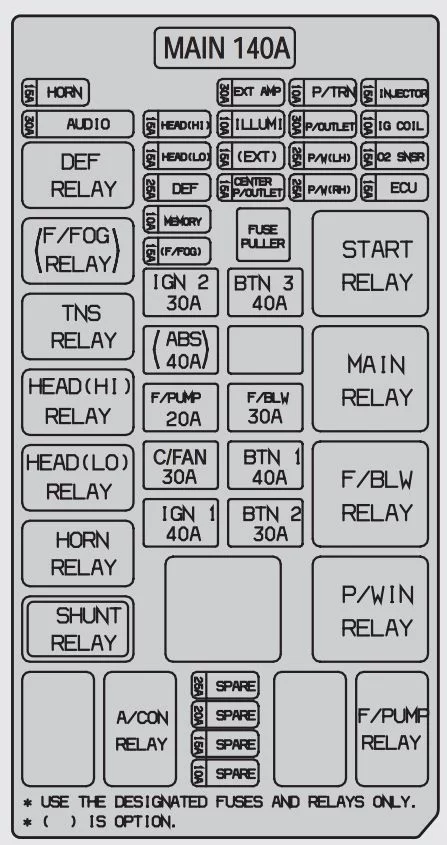

Benzyna

Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników

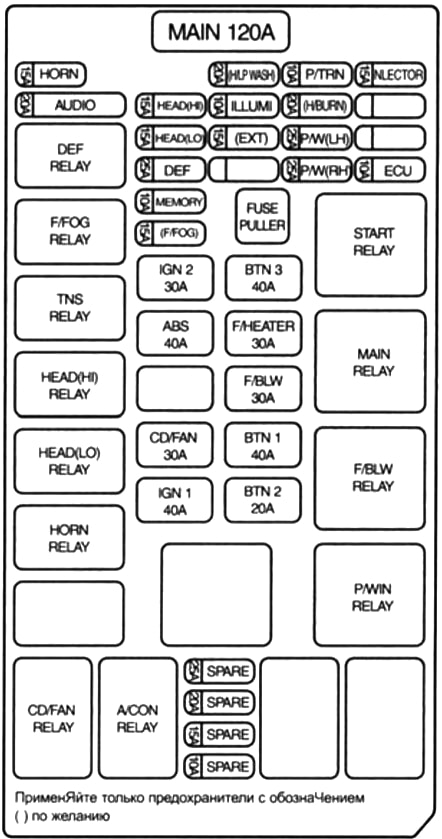

Diesel
Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników



Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników

Kia Sorento I (2007-2009) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
HORN 15A Klakson
AUDIO 30A Audio
MAIN 140A Alternator
ALTERNATOR 150A Alternator
HEAD (HI) 15A Reflektor – światła drogowe
HEAD (LO) 15A Reflektor – światła drogowe
DEF 25A Odmrażacz tylnej szyby
MEMORY 10 A Klaster, ETACS, klimatyzacja, zegar, lampa wnętrza pojazdu
F/FOG 15A Przednie światło przeciwmgielne
IGN 2 30A Zapłon
ABS 40A ABS
F/PUMP 20A Pompa paliwowa
C/FAN 30A Wentylator chłodnicy
IGN 1 40A Zapłon
EXT AMP 30A Wzmacniacz
ILLUMI 10 A Podświetlenie tablicy przyrządów
EXT 15A Tylne światło, włączony kierunkowskaz
CENTER P/OUTLET 15A Gniazdo zasilania
BTN 3 40A W panelu B+
F/BLW 30A Dmuchacz
BTN 1 40A W panelu B+
BTN 2 30A W panelu B+
P/TRN 10 A Czujniki układu sterowania układem napędowym, TCU
P/OUTLET 30A Gniazdo zasilania
P/W LH 25A Okno elektryczne (lewe)
P/W RH 25A Okno elektryczne (prawe)
INJECTOR 15A Wtryskiwacz
IG COIL 10 A Cewka zapłonowa
O2 SNSR 15A Czujnik O2
ECU 15A Jednostka sterująca silnika
SPARE 25A Zapasowy bezpiecznik
SPARE 20A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
