Kia Sportage II (2004-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage II z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010. Kia Sportage II to druga generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2004 roku i kontynuował sukces swojego poprzednika, oferując […]

09/02/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage II z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Kia Sportage II to druga generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2004 roku i kontynuował sukces swojego poprzednika, oferując ulepszenia zarówno w zakresie designu, jak i wyposażenia. Oto kilka kluczowych informacji na temat Kia Sportage II:

  1. Nowy design: Kia Sportage II przeszła znaczącą zmianę wizualną w porównaniu do swojej poprzedniczki. Miała bardziej zaokrąglone kształty nadwozia i bardziej nowoczesny wygląd, co przyczyniło się do jej atrakcyjności na rynku.
  2. Przestronne wnętrze: Ta generacja Sportage zapewniała przestronne i wygodne wnętrze, co było atutem w tej klasie pojazdów. Podobnie jak w przypadku poprzedniej generacji, Sportage II mogła pomieścić pięć pasażerów.
  3. Napęd na cztery koła: Sportage II była dostępna z napędem na przednią oś lub napędem na wszystkie koła (4×4), co pozwalało na lepszą trakcję w trudniejszych warunkach terenowych.
  4. Silniki: W zależności od rynku, Kia Sportage II oferowała różne jednostki napędowe, w tym benzynowe i wysokoprężne. Dostępne były różne pojemności silników, co pozwalało klientom wybrać moc, która najlepiej odpowiadała ich potrzebom.
  5. Wyposażenie i technologia: Sportage II była dostępna z różnymi opcjami wyposażenia, w tym systemami multimedialnymi, klimatyzacją, systemami bezpieczeństwa i wiele innych funkcji. W miarę jak model rozwijał się w kolejnych latach, wprowadzano nowe technologie i ulepszenia.

Kia Sportage II zdobyła uznanie na rynku dzięki swojemu przestronnemu wnętrzu, atrakcyjnemu designowi i dostępnemu napędowi na wszystkie koła. Kontynuowała sukces pierwszej generacji i stała się ważnym modelem dla marki Kia.

Zobacz także:  Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta opisująca nazwę i pojemność bezpiecznika/przekaźnika. Nie wszystkie opisy paneli bezpieczników w tej instrukcji mogą mieć zastosowanie do Twojego pojazdu.

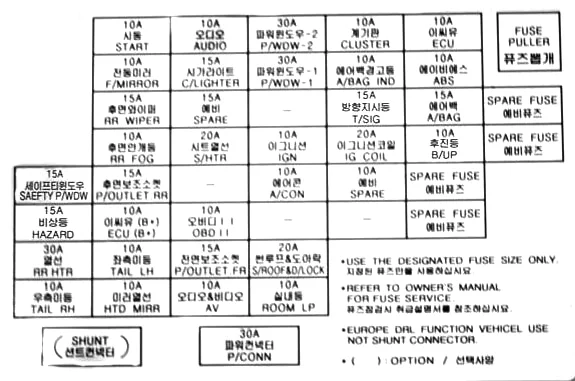

Panel przyrządów

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
TAIL RH 10 A Światło tylne (po prawej)
RR HTR 30A Tylny odszraniacz szyby
HAZARD 15A Światła awaryjne
SAFETY P/WDW 15A Bezpieczne okno elektryczne
HTD MIRR 10 A Odmrażacz zewnętrznego lusterka wstecznego
TAIL LH 10 A Światło tylne (lewe)
ECU (B+) 10 A TCU, immobilizer
P/OUTLET.RR 15A Gniazdo zasilania (z tyłu)
RR FOG 10 A Tylne światło przeciwmgielne
RR WIPER 15A Tylna wycieraczka
F/MIRROR 10 A Składanie zewnętrznego lusterka wstecznego
START 10 A Stacyjka/przełącznik blokady, system alarmowy przed kradzieżą
AV 10 A Audio
P/OUTLET.FR 15A Gniazdo zasilania (przód)
OBD II 10 A OBD II, diagnoza
S/HTR 20A Ogrzewanie fotela
SPARE 15A Zapasowy bezpiecznik
C/LIGHTER 15A Zapalniczka
AUDIO 10 A ETACS, Audio, Zamek drzwi, Elektryczne lusterko zdalnego sterowania
ROOM LP 10 A Klaster, ETACS, klimatyzacja, zegar, lampa pokojowa
S/ROOF & D/LOCK 20A Szyberdach, Zamek drzwi
A/CON 10 A Klimatyzator
IGN 10 A Nagrzewnica filtra paliwa, AQS, reflektor
P/WDW-1 30A Okno elektryczne (lewe)
P/WDW-2 30A Okno elektryczne (prawe)
SPARE 10 A Zapasowy bezpiecznik
IG COIL 20A Cewka zapłonowa
T/SIG 15A Włącz sygnał świetlny!
A/BAG IND 10 A Grupa
CLUSTER 10 A Grupa
SPARE FUSE 15A Zapasowy bezpiecznik
SPARE FUSE 10 A Zapasowy bezpiecznik
B/UP 10 A Zapasowe światło
SPARE FUSE 15A Poduszka powietrzna
ABS 10 A System zapobiegania blokady kół
ECU 10 A TCS, ESP, immobilizer
SPARE FUSE 30A Zapasowy bezpiecznik
SPARE FUSE 20A Zapasowy bezpiecznik
P/CONN 30A Bezpiecznik złącza zasilania
SHUNT CONN Złącze bocznikowe
Zobacz także:  Kia Carens i Rondo IV (2014-2016) - schematy bezpieczników i przekaźników

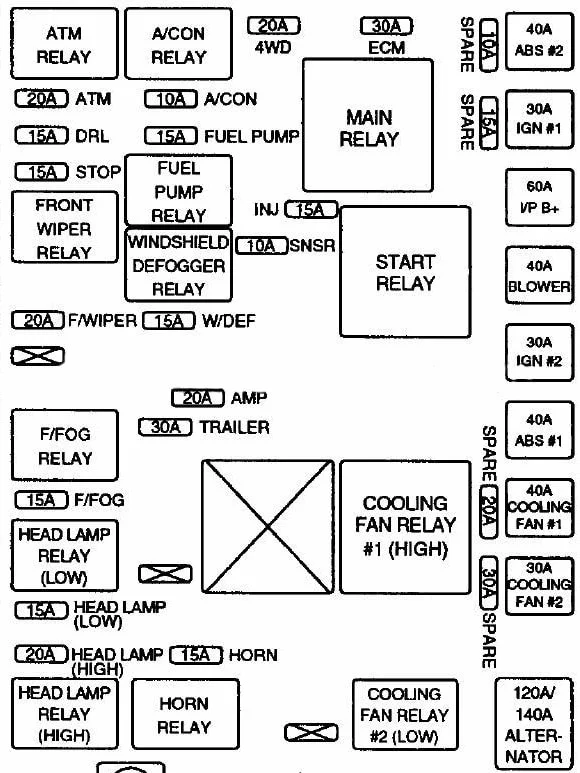

Komora silnika

Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Opis Ampery [A] Opis
A/CON Przekaźnik klimatyzatora
A/T Przekaźnik kontroli automatycznej skrzyni biegów
WAR2 Przekaźnik skraplacza (niski)
DEICE Przekaźnik odszraniania
F/FOG Przekaźnik przednich świateł przeciwmgielnych
F/PUMP Przekaźnik pompy paliwa
HDLP HI Przekaźnik reflektorów (wysoki)
HDLP LO Przekaźnik reflektorów (niski)
HORN Przekaźnik klaksonowy
WIPER Przekaźnik wycieraczek
COND1 Przekaźnik skraplacza (wysoki)
MAIN Główny przekaźnik
START Uruchom przekaźnik silnika
COND1 40A Kondensator (wysoki)
COND1 30A Skraplacz (niski)
IGN1 30A Stacyjka
IGN2 30A Uruchom silnik
ABS1 40A ABS, ESP
ABS2 40A ABS, ESP
IP B+ 60A W panelu B+
BLOWER 40A Dmuchacz
ALT 120A (benzyna 2,0 l)
140 A (benzyna 2,7 l, olej napędowy 2,0 l)
Alternator
A/CON 10 A Klimatyzator
SNSR 10 A Czujniki
DEICE 15A Odmrażacz
DRL 15A Światła do jazdy dziennej
F/FOG 15A Przednie światło przeciwmgielne
F/PUMP 15A Pompa paliwowa
F/WIPER 20A Przednia wycieraczka
HDLP HI 20A Reflektor (wysoki)
HDLP LO 15A Reflektor (niski)
HORN 15A Klakson
INJ 15A Wtryskiwacz
STOP 15A Światło stop
4WD 20A ECM na 4 koła
AMP 20A Wzmacniacz
A/T 20A Automatyczne sterowanie skrzynią biegów
ECU 30A Jednostka sterująca silnika
SPARE 10 A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 20A Zapasowy bezpiecznik
SPARE 30A Zapasowy bezpiecznik
Zobacz także:  Kia Sephia (1999-2000) - schematy bezpieczników i przekaźników

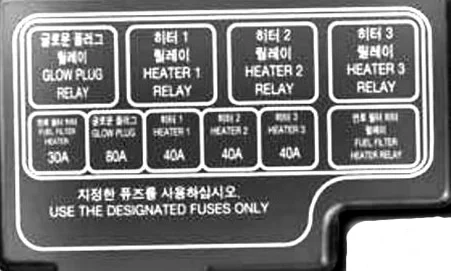

Podpanel w komorze silnika (tylko Diesel)

Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Opis Ampery [A] Opis
GLOW PLUG RELAY Przekaźnik świecy żarowej
HEATER 1 RELAY Przekaźnik grzałki PTC 1
HEATER2 RELAY Przekaźnik grzałki PTC 2
HEATER3 RELAY Przekaźnik grzałki PTC 3
FUEL FILTER HEATER RELAY Przekaźnik podgrzewacza filtra paliwa
FUEL FILTER HEATER 30A Grzałka filtra paliwa
GLOW PLUG 80A Świeca żarowa
HEATER 1 40A Grzałka PTC 1
HEATER 2 40A Grzałka PTC 2
HEATER 3 40A Grzałka PTC 3
