Kia Forte i Cerato II (2009-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Forte i Cerato II z lat: 2009, 2010, 2011, 2012, 2013.

Kia Forte i Kia Cerato II (2009-2013) to druga generacja kompaktowego samochodu, znanego w różnych regionach pod różnymi nazwami. Model ten kontynuował ewolucję marki Kia w segmencie kompaktowym, wprowadzając nowe technologie, stylowy design i ulepszenia w porównaniu do poprzednich generacji.

Oto kilka kluczowych cech modelu Kia Forte / Cerato II (2009-2013):

  1. Design: Kia Forte / Cerato II (2009-2013) prezentowała bardziej nowoczesny i dynamiczny design. Zyskała bardziej zarysowane linie karoserii, charakterystyczny grill oraz atrakcyjne detale, co uczyniło ją bardziej atrakcyjnym i nowoczesnym pojazdem.
  2. Wersje nadwozia: Model ten był dostępny w różnych wariantach nadwozia, w tym jako 4-drzwiowy sedan, 5-drzwiowy hatchback i 2-drzwiowe coupe (Koup). Dzięki temu klienci mieli wybór w zależności od swoich upodobań i potrzeb.
  3. Przestronność: Kia Forte / Cerato II (2009-2013) oferowała przestronne wnętrze, które dostarczało wygodę zarówno kierowcy, jak i pasażerom. Przestrzeń bagażowa również była dostosowana do klasy kompaktowej.
  4. Silniki: Modele te były wyposażone w różne jednostki napędowe, obejmujące zarówno benzynowe, jak i diesle o zróżnicowanych osiągach i efektywności paliwowej. To dawało klientom możliwość wyboru silnika zgodnie z ich potrzebami.
  5. Wyposażenie i technologie: Wprowadzono nowe technologie i opcje wyposażenia, takie jak systemy multimedialne z ekranami dotykowymi, systemy nawigacji, systemy audio premium oraz zaawansowane systemy bezpieczeństwa, w tym systemy automatycznego hamowania w nagłych przypadkach.
  6. Bezpieczeństwo: Modele Kia Forte / Cerato II (2009-2013) były wyposażone w nowoczesne systemy bezpieczeństwa, takie jak systemy stabilności pojazdu (ESP), systemy kontroli trakcji (TCS), poduszki powietrzne oraz inne, które przyczyniały się do poprawy bezpieczeństwa kierowcy i pasażerów.
  7. Globalna dostępność: Nazwa „Forte” była bardziej rozpoznawalna w Stanach Zjednoczonych i niektórych innych regionach, podczas gdy nazwa „Cerato” była bardziej znana na rynkach międzynarodowych.
  8. Ewolucja marki: Kia Forte / Cerato II (2009-2013) stanowiła kolejny etap w ewolucji marki Kia w segmencie kompaktowym, wprowadzając nowoczesny design i zaawansowane technologie.
Zobacz także:  Kia Optima MS, Magentis (2000-2002) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpiecznikowa

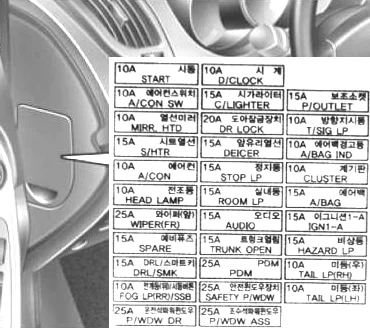

Znajduje się na lewym końcu deski rozdzielczej, po stronie kierowcy, za osłoną ochronną.

Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników



Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

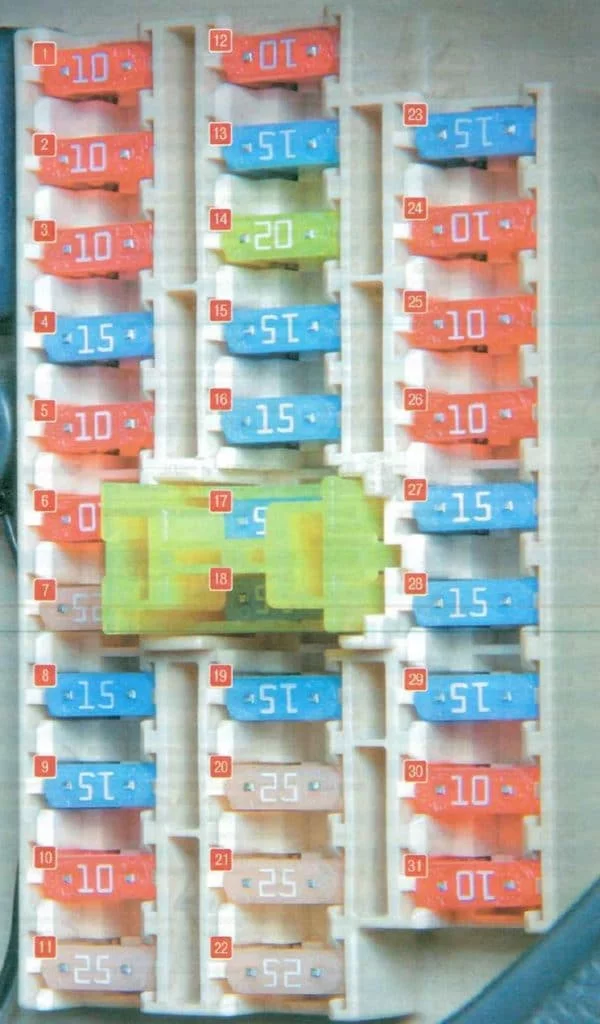

Opis

1 10A Przekaźnik rozrusznika, alarm antykradzieżowy
2 10A Jednostka sterująca klimatyzacją
3 10A Podgrzewane lusterka zewnętrzne
4 15A Ogrzewanie siedzenia
5 10A Klimatyzacja
6 10A Światła drogowe
7 25A Wycieraczka przedniej szyby
8 10 / 15A Tylna wycieraczka lub rezerwa
9 15A Sterownik zamków drzwi i zapłonu
10 10A Tylne światła przeciwmgielne
11 25A Sterownik podnośnika szyby
12 10A Zegar
13 15A Zapalniczka
14 20A Właz, przekaźnik jednostki sterującej zapłonem
15 15A Przekaźnik ogrzewania przedniej szyby
16 15А Stop – sygnały
17 15A Oświetlenie wewnętrzne
18 15A System audio, komputer pokładowy
19 15A Przekaźnik napędu otwierania bagażnika
20 25A Moduł sterujący elektroniką drzwi pasażera
21 25A Elektrycznie sterowane szyby
22 25A Elektryczne szyby
23 Gniazdo zasilania 15A
24 Blok przełączników 10A
25 10A Lampka ostrzegawcza poduszki powietrznej
26 10A Tablica przyrządów
27 15A Poduszka powietrzna
28 15A Centralka zamka drzwi i zapłonu
29 15A Przekaźnik alarmu
30 10A Lampka prawego tylnego światła pozycyjnego
31 10A Lampa światła tylnego lewego
Zobacz także:  Kia Sorento III (2016-2017) - schematy bezpieczników i przekaźników



Skrzynka przekaźników

Umieszczony pod panelem w pojedynczej puszce połączeniowej z modułowym schematem okablowania integracji.

Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

Można tu umieścić następujące przekaźniki:

  • klawisze uruchamiania
  • oświetlenie
  • spryskiwacze
  • ogrzewanie szyb
  • dostęp bezkluczykowy
  • elektryczne szyby szklane

Komora silnika

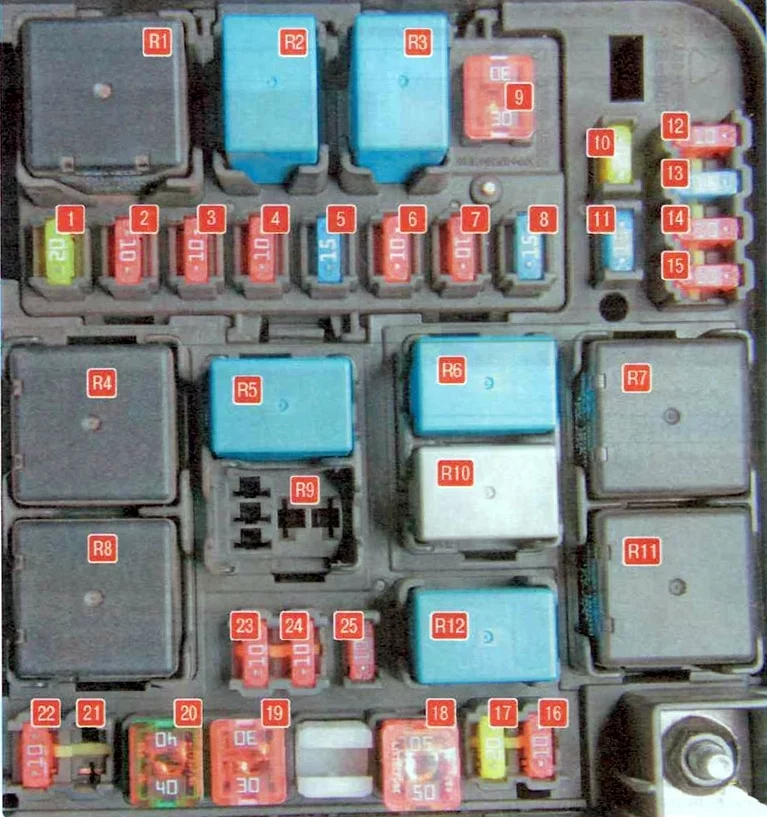

Znajduje się po lewej stronie komory silnika, obok akumulatora, pod osłoną ochronną.

Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

Opis

1 20A Cewki zapłonowe, kondensator
2 10A Czujniki systemu zarządzania silnikiem
3 10A Układ zapłonowy
4 10A Układ klimatyzacji, wtryskiwacze paliwa
5 15A Czujniki systemu zarządzania silnikiem
6 10A Przekaźnik główny
7 10A Klimatyzacja
8 15A Pompa paliwa
9 30A Przekaźnik główny
10 20А Rezerwa
11 15А Rezerwa
12 10A Włącznik świateł cofania
13 15A Cewki zapłonowe, kondensator
14 10A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, czujnik kursu wymiany
15 10A Czujniki systemu zarządzania silnikiem
16 10A Sygnał dźwiękowy
17 20A Światła drogowe
18 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
19 30A Wyłącznik zapłonu
20 40A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, złącze diagnostyczne
21 20А Rezerwa
22 10A Światła przeciwmgielne, złącze diagnostyczne
23 10A Światło mijania, lewy reflektor
24 10A Żarówka światła mijania prawego reflektora
25 10А Rezerwa
Zobacz także:  Kia Carnival KA4 (2022-2023) - schematy bezpieczników i przekaźników



Przekaźniki

  1. Główny przekaźnik
  2. Przekaźnik pompy paliwa
  3. Przekaźnik klimatyzatora
  4. Przekaźnik elektrycznego wentylatora chłodnicy układu chłodzenia
  5. Przekaźnik świateł drogowych reflektorów
  6. Przekaźnik klaksonu
  7. Przekaźnik wentylatora elektrycznego układu klimatyzacji (wysoka prędkość)
  8. Przekaźnik rozrusznika
  9. Przekaźnik tylnych świateł przeciwmgłowych
  10. Przekaźnik wycieraczek
  11. Przekaźnik wentylatora elektrycznego układu klimatyzacji (niskie obroty)
  12. Przekaźnik świateł mijania

Jednostka główna

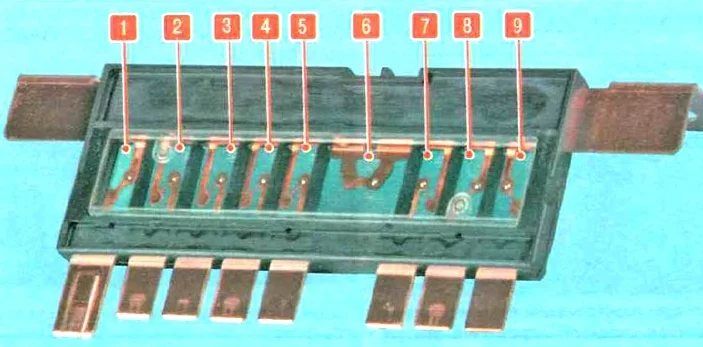

Z boku, na ścianie czołowej, umieszczono główną skrzynkę bezpieczników wykonaną w postaci wkładek topikowych dużej mocy.

Kia Forte i Cerato II (2009-2013) - schematy bezpieczników i przekaźników

Opis

  1. 80А jednostka sterująca EPS
  2. 40A sterownik ABS, sterownik ESP
  3. 40A Elektrowentylator klimatyzacji
  4. 40A Elektrowentylator chłodnicy układu chłodzenia
  5. 40A Podgrzewane lusterka boczne
  6. 125А Generator
  7. 30A Stacyjka (blokada)
  8. 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym kabiny pasażerskiej
  9. 50А Rezerwa
