W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Forte i Cerato I z lat: 2007, 2008.

Kia Forte i Kia Cerato I (2007-2008) to kontynuacja pierwszej generacji kompaktowego samochodu produkowanego przez południowokoreańską markę Kia Motors. Warto zaznaczyć, że w niektórych regionach Kia używała nazwy Cerato, podczas gdy w innych Forte. To samo auto jest znane pod obiema nazwami.

Oto kilka kluczowych cech modelu Kia Forte / Cerato I (2007-2008):

  1. Design: Względem designu model Forte / Cerato I (2007-2008) nadal kierował się ku bardziej nowoczesnemu i atrakcyjnemu wyglądowi. Miał dynamiczne linie i nowoczesne detale, które były zgodne z ówczesnymi trendami.
  2. Wersje nadwozia: Model ten był dostępny w różnych wersjach nadwozia, w tym jako sedan i 5-drzwiowy hatchback. To umożliwiało klientom wybór odpowiedniego rozwiązania zależnie od ich preferencji i potrzeb.
  3. Przestronność: Wnętrze zapewniało akceptowalną przestrzeń zarówno dla kierowcy, jak i pasażerów, a także odpowiednią przestrzeń bagażową jak na segment kompaktowy.
  4. Silniki: Oferowano różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Wybór silników pozwalał na dostosowanie samochodu do oczekiwań dotyczących osiągów i efektywności paliwowej.
  5. Wyposażenie: Modele Kia Forte / Cerato I (2007-2008) były wyposażone w różne opcje, takie jak klimatyzacja, systemy audio, elektrycznie sterowane szyby, systemy bezpieczeństwa, a także opcjonalne ulepszenia w zależności od wersji i pakietów wyposażenia.
  6. Bezpieczeństwo: Wprowadzono zaawansowane opcje bezpieczeństwa, takie jak systemy stabilności pojazdu (ESP), systemy kontroli trakcji (TCS) oraz systemy hamowania (ABS), które przyczyniły się do poprawy bezpieczeństwa.
  7. Dostępność na różnych rynkach: Nazwa „Forte” była bardziej znana na rynkach północnoamerykańskich, podczas gdy nazwa „Cerato” była bardziej popularna w innych regionach świata.
  8. Ewolucja marki: Model Kia Forte / Cerato I (2007-2008) kontynuował dalszy rozwój marki Kia w segmencie kompaktowym, wprowadzając nowe technologie i udoskonalenia.
Zobacz także:  Kia Rio IV (2018-2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

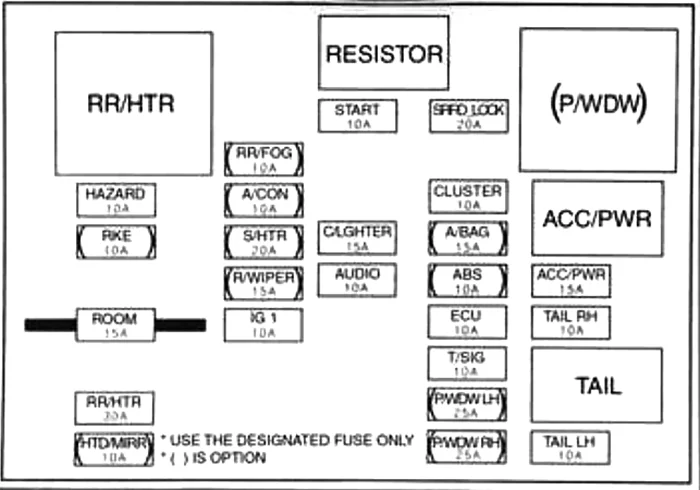

Przedział pasażerski

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników



Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START 10 A Rozrusznik
SRF/D_LOCK 20A szyberdach, zamek w drzwiach
RR FOG 10 A Tylne światło przeciwmgielne
HAZARD 10 A Migacz ostrzegawczy
A/CON 10 A Klimatyzator
CLUSTER 10 A Zestaw wskaźników
RKE 10 A Zdalny dostęp bezkluczykowy
S/HTR 20A Podgrzewacz siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 15A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
AUDIO 10 A Audio
ABS 10 A System zapobiegania blokady kół
POWER 15A Gniazdo zasilania
ROOM 15A Lampa wnętrza pojazdu
IGN 10 A Zapłon
ECU 10 A Jednostka sterująca silnika
TAIL RH 10 A Światło tylne (prawe)
T/SIG 10 A Włącz sygnał świetlny
RR/HTR 30A Odmrażacz tylnej szyby
P/WDW LH 25A Elektryczne okno (po lewej)
HTD/MIRR 10 A Ogrzewanie zewnętrznego lusterka wstecznego
P/WDW RH 25A Elektryczne okno (po prawej)
TAIL LH 10 A Światło tylne (lewe)
RR/HTR Przekaźnik odmrażania tylnej szyby
RESISTOR Rezystor
P/WDW Przekaźnik okna elektrycznego
ACC/PWR Akcesoria / Przekaźnik gniazda zasilania
TAIL Przekaźnik światła tylnego
Zobacz także:  Kia Sedona i Carnival III (2015-2018) - schematy bezpieczników i przekaźników

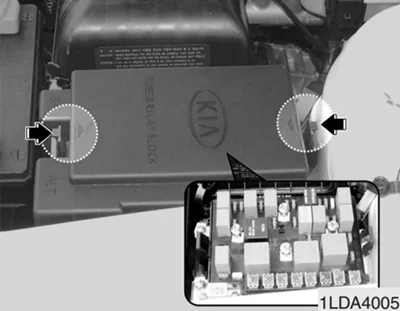

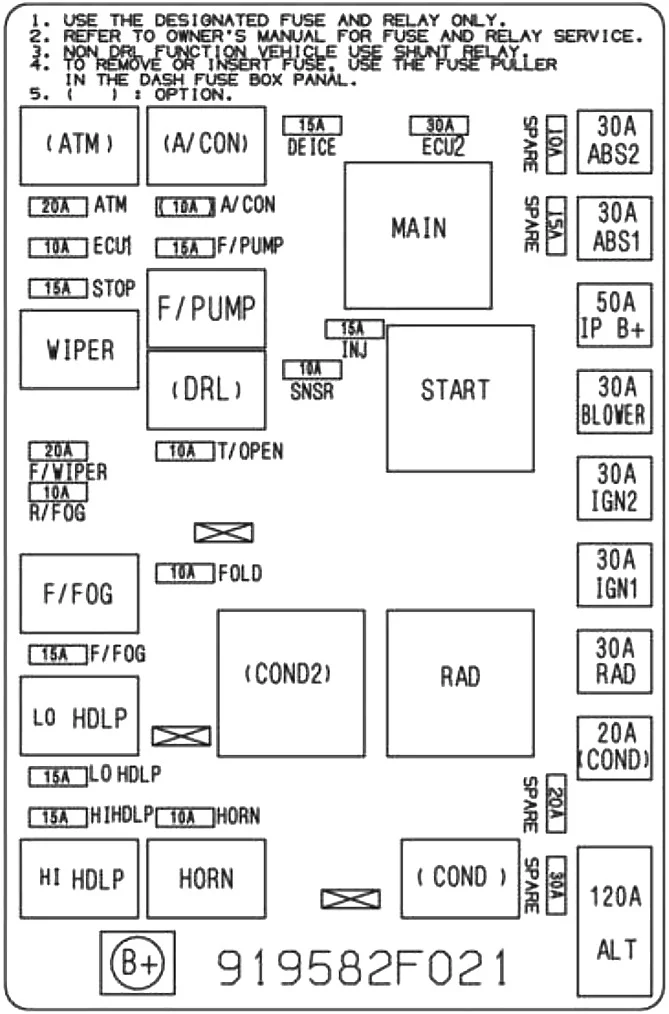

Komora silnika

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ECU1 10 A Jednostka sterująca silnika
STOP 15A Światło stopu
F/WIPER 20A Przednia wycieraczka
R/FOG 10 A Tylne światło przeciwmgielne
F/FOG 15A Przednie światło przeciwmgielne
LO HDLP 15A Reflektor (światła mijania)
HI HDLP 15A Reflektor (światła mijania)
A/CON 10 A Klimatyzator
F/PUMP 15A Pompa paliwowa
T/OPEN 10 A Otwieracz pokrywy bagażnika
SAFTY P/WINDOW 20A Moduł bezpieczeństwa elektrycznego okna
HORN 10 A Klakson
INJ 15A Wtryskiwacz
SNSR 10 A Czujnik tlenu
ECU2 30A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
SPARE 20A zapasowy bezpiecznik
SPARE 30A zapasowy bezpiecznik
ABS2 30A System zapobiegania blokady kół
ABS1 30A System zapobiegania blokady kół
IP B+ 50A W panelu B+
BLOWER 30A Dmuchacz
IGN2 30A Stacyjka
IGN1 30A Stacyjka
RAD 30A (benzyna) / 40A (olej napędowy) Wentylator chłodnicy
COND 20A Wentylator skraplacza
ALT 120A (benzyna) / 140A (olej napędowy) Alternator
ATM Przekaźnik sterujący automatycznej skrzyni biegów
WIPER Przekaźnik wycieraczek
F/FOG Przekaźnik przedniego światła przeciwmgielnego
LO HDLP Przekaźnik reflektorów (światła mijania)
HI HDLP Przekaźnik reflektorów (światła drogowe)
A/CON Przekaźnik klimatyzacji
F/PUMP Przekaźnik pompy paliwa
DRL Przekaźnik świateł do jazdy dziennej
COND2 Przekaźnik wentylatora skraplacza
HORN Przekaźnik klaksonu
MAIN Główny przekaźnik
START Uruchom przekaźnik silnika
RAD Przekaźnik wentylatora chłodnicy
COND Przekaźnik wentylatora skraplacza
Zobacz także:  Kia Sedona i Carnival III (2019-2021) - schematy bezpieczników i przekaźników

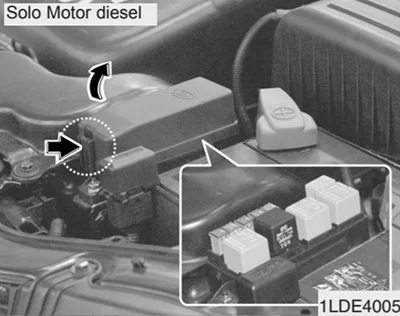

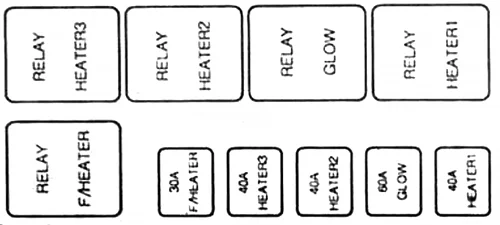

Dodatkowy panel bezpieczników (tylko silnik Diesla)

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
F/HEATER 30A Podgrzewacz filtra paliwa
HEATER 3 40A Grzałka PTC 3
HEATER 2 40A Grzałka PTC 2
GLOW 60A Świeca żarowa
HEATER 1 40A Grzałka PTC 1
RELAY F/HEATER Przekaźnik nagrzewnicy filtra paliwa
RELAY HEATER 3 Przekaźnik grzałki PTC 3
RELAY HEATER 2 Przekaźnik grzałki PTC 2
RELAY GLOW Przekaźnik świecy żarowej
RELAY HEATER 1 Przekaźnik grzałki PTC 1
