W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Optima MS, Magentis z lat: 2000, 2001, 2002.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

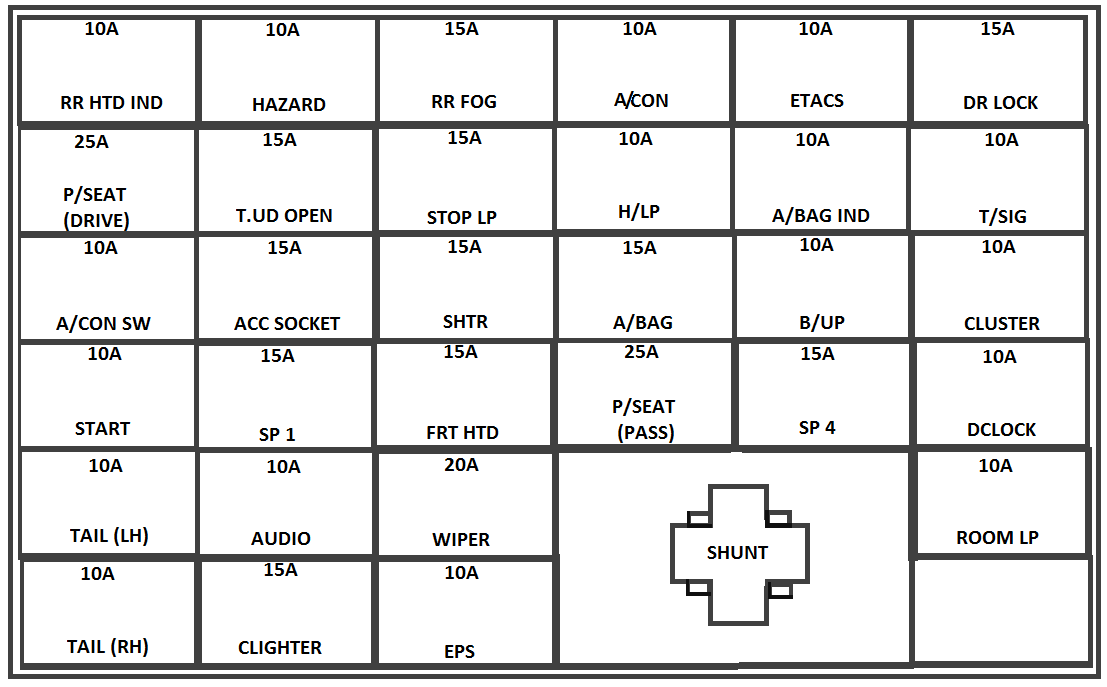

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.
| Nazwa | Ampery [A] | Opis |
| RR HTD IND | 10 A | Odmrażacz tylnej szyby. Ogrzewanie zewnętrznego lusterka wstecznego |
| HAZARD | 10 A | Światła awaryjne, kierunkowskazy |
| RR FOG | 15A | Tylne światło przeciwmgielne |
| A/CON | 10 A | System klimatyzacji |
| ETACS | 10 A | ETACS. System dostępu bezkluczykowego. System blokady drzwi |
| DR LOCK | 15A | Elektryczny zamek drzwi |
| P/SEAT | 30A | Siedzenie elektryczne |
| T/LID OPEN | 15A | Zdalna pokrywa bagażnika |
| STOP LP | 15A | Światła stopu |
| H/LP | 10 A | Światło głowy |
| A/BAG IND | 10 A | Poduszka powietrzna |
| T/SIG | 10 A | Kierunkowskazy |
| A/CON SW | 10 A | System klimatyzacji |
| ACC SOCKET | 15A | Gniazdo zasilania |
| S/HTR | 15A | Podgrzewacz rozproszony |
| A/BAG | 15A | Poduszka powietrzna |
| B/UP | 10 A | Światła zapasowe |
| CLUSTER | 10 A | Zestaw wskaźników |
| START | 10 A | Przełącznik silnika |
| SP1 | 15A | Zapasowy bezpiecznik |
| SP2 | 15A | Bezpiecznik sparkowy |
| SP3 | 15A | Zapasowy bezpiecznik |
| SP4 | 15A | Zapasowy bezpiecznik |
| D/CLOCK | 10 A | Zegar cyfrowy |
| TAIL(LH) | 10 A | Światła pozycyjne. Oświetlenie tablicy rejestracyjnej. Tylne światła |
| AUDIO | 10 A | Audio |
| WIPER | 20 A | Wycieraczka |
| ROOM LP | 10 A | Światła kopułkowe. Lampki ostrzegawcze krawędzi przednich drzwi |
| TAIL(RH) | 10 A | Światła pozycyjne. Oświetlenie tablicy rejestracyjnej. Tylne światła |
| C/LIGHTER | 15A | Zapalniczka |
| EPS | 10 A |

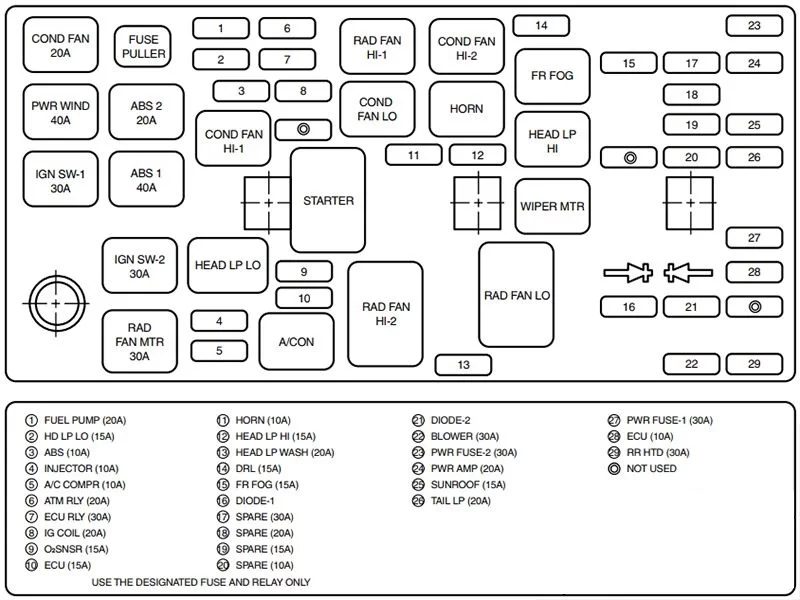

Komora silnika
| Nazwa | Ampery [A] | Opis |
| COND FAN | 20A | Wentylator skraplacza |
| PWR WIND | 30A | Zasilanie okna |
| ABS 2 | 30A | ABS |
| IGN SW-1 | 30A | Stacyjka |
| ABS 1 | 30A | ABS |
| IGN SW-2 | 30A | Stacyjka |
| RAD FAN MTR | 30A | Silnik wentylatora chłodnicy |
| FUEL PUMP | 20A | Pompa paliwowa |
| HD LP LO | 15A | Reflektory (światła mijania) |
| ABS | 10 A | ABS |
| INJECTOR | 10 A | Wtryskiwacz |
| A/C COMPR | 10 A | Kompresor klimatyzacji |
| ATM RLY | 20A | Przekaźnik automatycznej skrzyni biegów |
| ECU RLY | 30A | Przekaźnik jednostki sterującej silnika |
| IG COIL | 20A | Cewka zapłonowa |
| O2 SNSR | 15A | Czujnik tlenu |
| ECU | 15A | Jednostka sterująca silnika |
| HORN | 10 A | Klakson |
| HEAD LP HI | 15A | Reflektory (światła drogowe) |
| HEAD LP WASH | 20A | – |
| DRL | 15A | DRL – Światła do jazdy dziennej |
| FR FOG | 15A | Przednie światła przeciwmgielne |
| DIODE-1 | – | Dioda 1 |
| SPARE | 30A | Bezpiecznik sparkowy |
| SPARE | 20A | Zapasowy bezpiecznik |
| SPARE | 15A | Zapasowy bezpiecznik |
| SPARE | 10 A | Zapasowy bezpiecznik |
| DIODE-2 | – | Dioda 2 |
| BLOWER | 30A | Dmuchacz |
| PWR FUSE-2 | 30A | Bezpiecznik zasilania 2 |
| PWRAMP | 20A | Wzmacniacz |
| SUNROOF | 15A | Szyberdach |
| TAIL LP | 20A | Tylne światła |
| PWR FUSE-1 | 30A | Bezpiecznik zasilania 1 |
| ECU | 10 A | ECU |
| RR HTD | 30A | Odmrażacz tylnej szyby |
