W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio II (JB) z lat: 2006, 2007, 2008, 2009, 2010, 2011.

Kia Rio II to druga generacja kompaktowego samochodu osobowego Kia Rio, produkowana w latach 2005-2011. Ta generacja była kontynuacją sukcesu pierwszego modelu Kia Rio i przyniosła wiele udoskonaleń w designie, wyposażeniu i technologii. Oto kilka informacji na temat Kia Rio II:

  1. Design: Kia Rio II przeszła znaczącą zmianę w designie w porównaniu do swojego poprzednika. Samochód otrzymał bardziej zaokrąglone linie nadwozia i nowocześniejszy wygląd, co nadawało mu bardziej atrakcyjny i dynamiczny charakter.
  2. Wersje nadwoziowe: Model Kia Rio II był dostępny w dwóch wersjach nadwoziowych – jako sedan (czterodrzwiowy) i hatchback (pięciodrzwiowy). To dawało klientom wybór w zależności od ich preferencji i potrzeb.
  3. Wyposażenie: Kia Rio II oferowała bogatsze opcje wyposażenia w porównaniu do poprzednika. Standardowe i dostępne opcje obejmowały klimatyzację, elektrycznie regulowane szyby i lusterka, centralny zamek, systemy audio i wiele innych udogodnień.
  4. Bezpieczeństwo: W tej generacji Kia Rio wprowadziła również ulepszenia w dziedzinie bezpieczeństwa, w tym systemy ABS i poduszki powietrzne dla kierowcy i pasażera. To poprawiło poziom bezpieczeństwa pojazdu.
  5. Napęd: Samochód był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, co pozwalało klientom na wybór silnika odpowiadającego ich preferencjom i potrzebom.
  6. Przestronność: Kia Rio II nadal oferowała przestronność wewnętrzną i wygodne miejsca zarówno z przodu, jak i z tyłu, co czyniło go atrakcyjnym wyborem dla osób poszukujących kompaktowego samochodu.
Zobacz także:  Kia Forte i Cerato II (2015-2016) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.



Przedział pasażerski

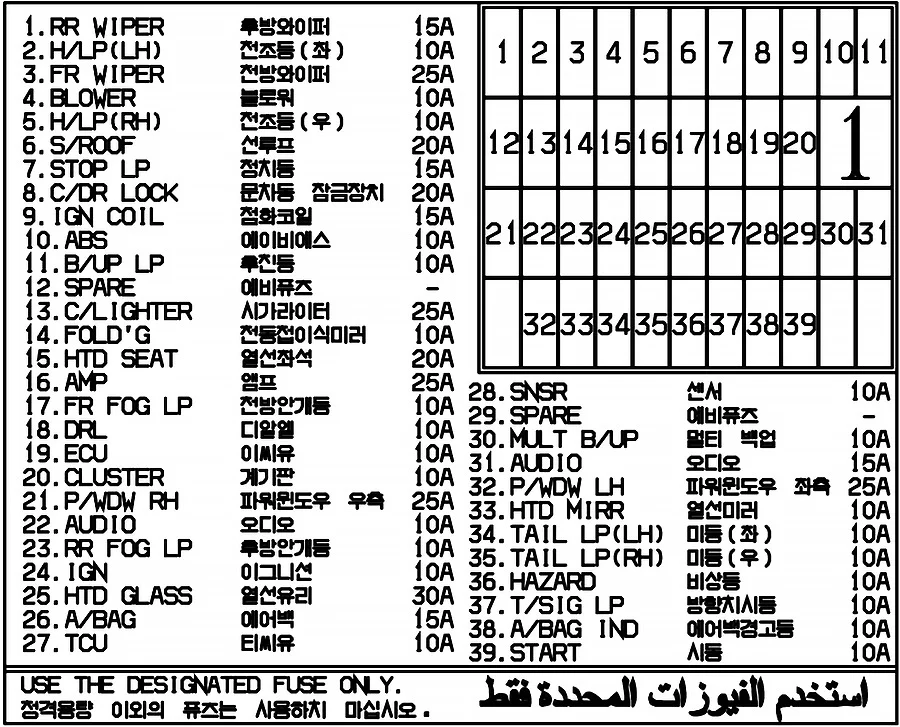

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników



Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15A Tylna wycieraczka
2 10 A Reflektor (lewy)
3 25A Przednia wycieraczka
4 10 A Dmuchacz
5 10 A Reflektor (prawy)
6 20A Szyberdach
7 15A Światło stopu
8 20A Centralny zamek drzwi
9 15A Cewka zapłonowa
10 10 A ABS
11 10 A Zapasowe światło
12 Zapasowy bezpiecznik
13 25A Zapalniczka
14 10 A Składane zewnętrzne lusterko wsteczne
15 20A Podgrzewacz siedzenia
16 25A Wzmacniacz
17 10 A Przednie światło przeciwmgielne
18 10 A Światła do jazdy dziennej
19 10 A Jednostka sterująca silnika
20 10 A Grupa
21 25A Zasilanie okna (po prawej)
22 10 A Audio
23 10 A Tylne światło przeciwmgielne
24 10 A Zapłon
25 30A Odmrażacz tylnej szyby
26 15A Poduszka powietrzna
27 10 A Automatyczne sterowanie skrzynią biegów
28 10 A Czujniki
29 Zapasowy bezpiecznik
30 10 A Klaster, ETACS, klimatyzacja, zegar, lampa wnętrza pojazdu
31 15A Audio
32 25A Elektryczne okno (po lewej)
33 10 A Ogrzewanie zewnętrznego lusterka wstecznego
34 10 A Tylne światło (po lewej)
35 10 A Tylne światło (prawe)
36 10 A Światło ostrzegawcze
37 10 A Włącz sygnał świetlny
38 10 A Ostrzeżenie o poduszce powietrznej
39 10 A Uruchomienie silnik
Zobacz także:  Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

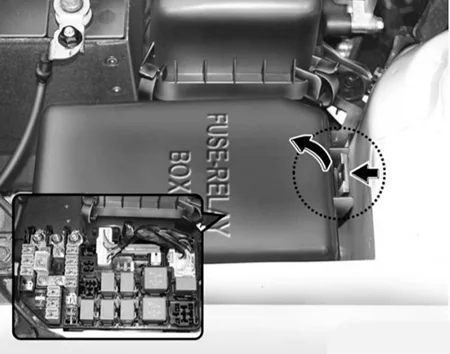

Komora silnika

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

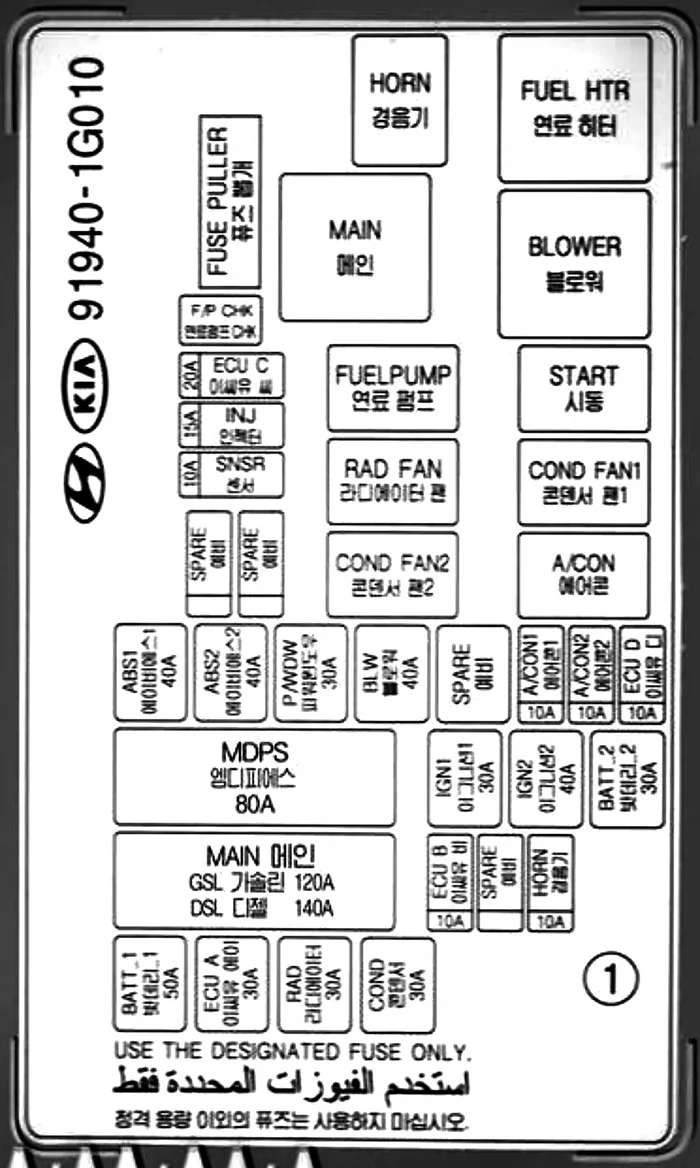

Wersja 1

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

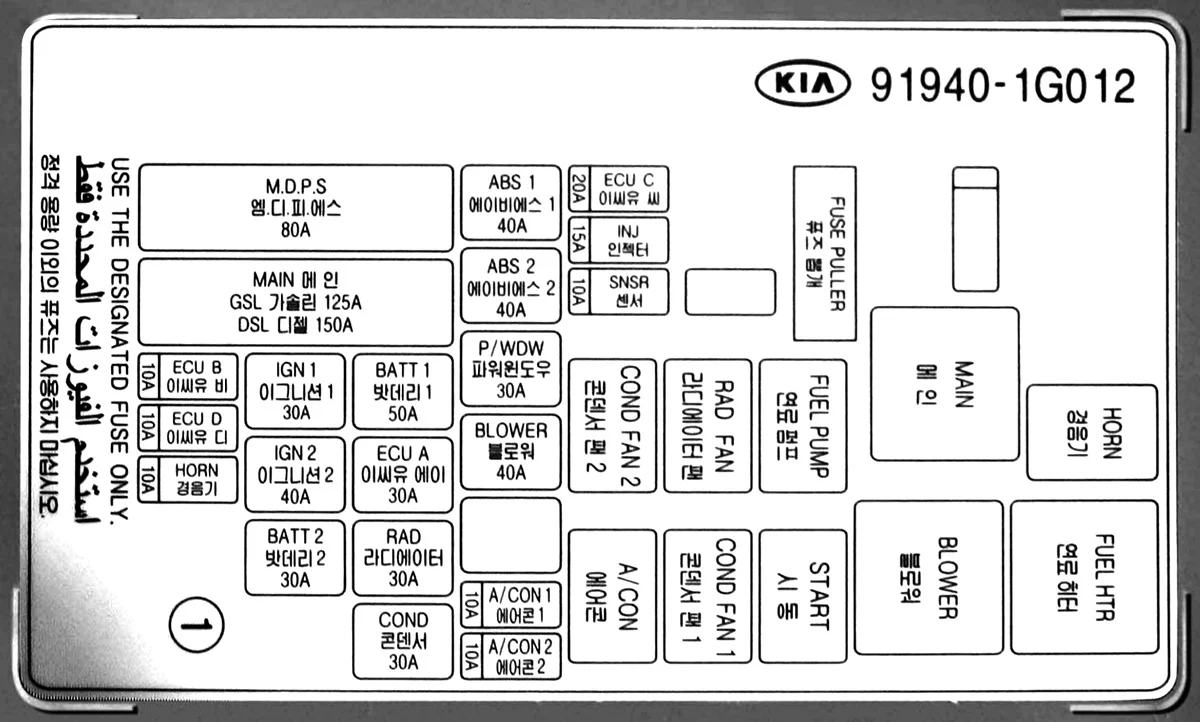

Wersja 2

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników



Tylko silnik Diesla

Kia Rio II (2006-2011) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
BATT_1 50A Alternator, akumulator
ECU A 30A Jednostka sterująca silnika
RAD 30A Wentylator chłodnicy
COND 30A Wentylator skraplacza
ECU B 10 A Jednostka sterująca silnika
SPARE Zapasowy bezpiecznik
HORN 10 A Klakson
IGN1 30A Zapłon
IGN2 40A Zapłon
BATT_2 30A alternator, akumulator
MAIN 120A / 150A (olej napędowy) Alternator
MDPS 80A Wspomaganie kierownicy
ABS1 40A ABS
ABS2 40A ABS
P/WDW 30A Zasilanie okna
BLW 40A Dmuchacz
SPARE Zapasowy bezpiecznik
A/CON1 10 A Klimatyzator
A/CON2 10 A Klimatyzator
ECU D 10 A Jednostka sterująca silnika
SNSR 10 A Czujniki
INJ 15A Wtryskiwacz
ECU C 20A Jednostka sterująca silnika
SPARE Zapasowy bezpiecznik
SPARE Zapasowy bezpiecznik
HORN Przekaźnik klaksonu
MAIN Główny przekaźnik
FUEL PUMP Przekaźnik pompy paliwa
RAD FAN Przekaźnik wentylatora chłodnicy
COND FAN2 Przekaźnik wentylatora skraplacza
FUEL HTR Przekaźnik nagrzewnicy filtra paliwa
BLOWER Przekaźnik silnika dmuchawy
START Przekaźnik uruchamiania silnika
COND FAN1 Przekaźnik wentylatora skraplacza
A/CON Przekaźnik klimatyzacji

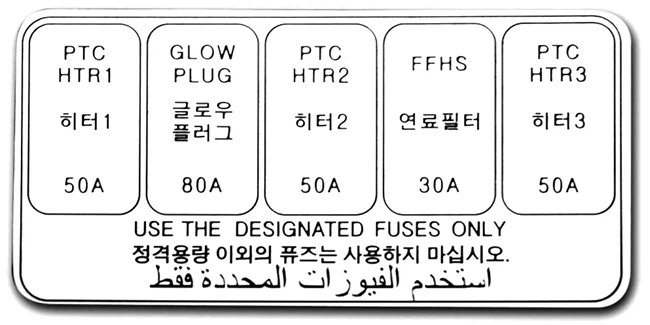

Diesel Engine:
PTC HTR1 40A Grzałka PTC 1
GLOW PLUG 80A Świeca żarowa
PTC HTR2 50A Grzałka PTC 2
FFHS 30A Filtr paliwa
PTC HTR3 40A Grzałka PTC 3
