W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage I z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Kia Sportage I to pierwsza generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów Kia Motors. Model ten został wprowadzony na rynek w 1993 roku i stanowił ważny krok w rozwoju marki Kia. Oto kilka kluczowych informacji na temat Kia Sportage I:

  1. Debiut na rynku: Pierwsza generacja Kia Sportage była jednym z pierwszych SUV-ów kompaktowych oferowanych przez markę Kia. Została wprowadzona jako odpowiedź na rosnące zainteresowanie rynkiem samochodów terenowych i SUV-ów.
  2. Charakterystyczny design: Kia Sportage I miała charakterystyczny wygląd, który wyróżniał się na tle konkurencji. Model ten miał wyraźnie zarysowaną sylwetkę, a także wyraziste linie nadwozia.
  3. Wersje napędowe: Sportage I oferowano z różnymi wariantami napędu, w tym z napędem na przednią oś i napędem na wszystkie koła (4×4). To sprawiało, że samochód był bardziej wszechstronny i zdolny do radzenia sobie z różnymi warunkami na drodze.
  4. Silniki: W zależności od rynku, Kia Sportage I była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Silniki te charakteryzowały się różnymi pojemnościami i osiągami.
  5. Przestronność i wyposażenie: Mimo kompaktowych rozmiarów, Kia Sportage I oferowała przestronne wnętrze, które mogło pomieścić do pięciu pasażerów. W zależności od wersji wyposażenia, samochód mógł być wyposażony w różne funkcje, takie jak klimatyzacja, elektrycznie sterowane szyby i lusterka, a także systemy audio.
Zobacz także:  Kia Optima MG, Magentis (2007-2010) - schematy bezpieczników i przekaźników

Kia Sportage I zyskała popularność jako przystępna cenowo i wszechstronna opcja w segmencie SUV-ów kompaktowych. Choć była to pierwsza generacja tego modelu, Kia kontynuowała rozwijanie Sportage w kolejnych latach, wprowadzając nowe generacje z coraz bardziej zaawansowanymi funkcjami i technologiami.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się pod deską rozdzielczą, na lewym słupku, za osłoną ochronną.

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

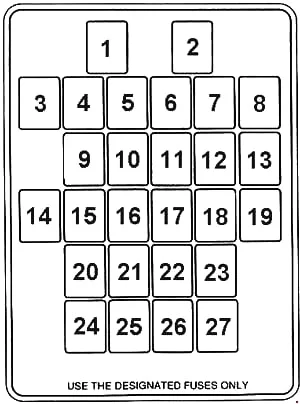

Typ 1

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

Opis

1 Silniki benzynowe 10A: czujnik tlenu
2 10A Elektryczna jednostka sterująca silnika
3 Pinceta
4 10A Oświetlenie wnętrza, oświetlenie bagażnika
5 10A sygnał dźwiękowy
6 15A Światła awaryjne, kierunkowskazy
7 20A Reflektory, przełącznik kolumny kierownicy
8 10A Zapasowy bezpiecznik
9 Grzałka 20A, system klimatyzacji
10 20A Przednia wycieraczka i spryskiwacz, elektryczne szyby, przekaźnik ABS
11 10A Tylna wycieraczka i spryskiwacz, szyberdach, klimatyzacja
12 10A Reflektory
12 15A Szyberdach
13 15A Zapasowy bezpiecznik
14 Zapasowy bezpiecznik 30A
15 Silniki benzynowe 10A: System zarządzania silnikiem
16 15A światło cofania
17 15A Wskaźniki, lampka kontrolna układu sterowania silnikiem, ogrzewanie tylnej szyby
18 15A Silniki benzynowe: System zarządzania silnikiem Silniki wysokoprężne: Jednostka sterująca świec żarowych
19 Bezpiecznik zapasowy 20A
20 15A Światła przeciwmgielne
21 Wskaźnik świetlny 10A, tylne światła, oświetlenie tablicy rejestracyjnej,  TCU, zegar, system audio, światła postojowe
22 30A Centralny zamek
23 15A system audio, antena, światła hamowania
24 30A Elektryczne szyby
25 20A Ogrzewana tylna szyba
26 15A Szyberdach
27 20A system audio, elektryczny napęd lusterek, zegar,  zapalniczka
Zobacz także:  Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

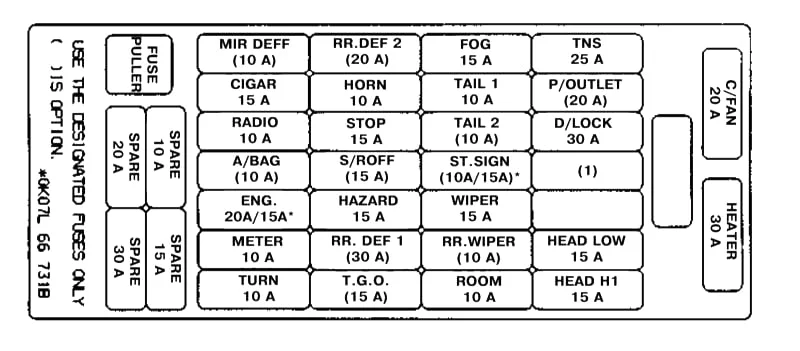

Typ 2

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

Opis

P/ WINDOW Podnośniki do szkła elektrycznego
HEATER Wentylator nagrzewnicy
MEMORY Pamięć
TAIL Światła pozycyjne/postojowe, oświetlenie radiowe
HAZARD Kierunkowskazy, światła awaryjne
D/LOCK Automatyczny zamek drzwi
STOP Światła stopu
HORN Klakson
ROOM Oprawy oświetlenia wewnętrznego
DEF Podgrzewana tylna szyba
ST.SIGN Wzmacniacze boczne kierunkowskazów
F/PUMP Pompa paliwowa
RR.WIPER K/V, tylna wycieraczka
WIPER Wycieraczki przednie
ECU Moduł sterujący silnika (ECM)
CIGAR Zapalniczka
RADIO System audio, pokładowy chronometr
ENG Silnik
A/BAG Poduszki powietrzne (SRS)
METER Zestaw wskaźników, światła cofania
TURN Zespoły oświetleniowe
O2 SEN1 Przed katalityczną sondą lambda
O2 SEN2 Post-katalityczna sonda lambda
TGO Odmrażacz
SPARE Zapasowy
Zobacz także:  Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników



Komora silnika

Znajduje się obok akumulatora.

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

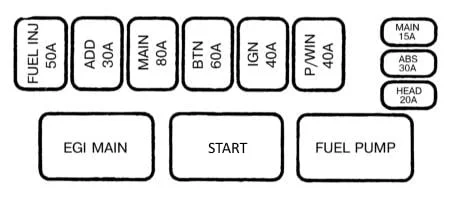

Typ 1

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

Opis

FUEL INJ Układ wtrysku paliwa
ADD Wentylator K / V
EGI MAIN (80 A) Przekaźnik główny (zapłon)
BTN Lampy sygnalizacyjne, oświetlenie tablicy rejestracyjnej, lampka wewnętrzna i alarm
IGN Zapłon
P/WIN Okna elektryczne
MAIN Pompa paliwa, przekaźnik pompy paliwa, wtryskiwacze, przekaźnik główny
FUEL PUMP (80 А) Przekaźnik główny (pompa paliwa, wtryskiwacze)
SECTION System zapobiegania blokady kół
HEAD Reflektory
START Przekaźnik rozrusznika



Typ 2

Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników

Opis

1 Reflektory 30A
2 40A Światła hamowania, oświetlenie tablicy rejestracyjnej, oświetlenie wnętrza, alarm
3 Zapłon 40A
4 15A Oświetlenie wnętrza, zestaw wskaźników, system audio
5 30А ABS
6 10A System zarządzania silnikiem
7 15A Pompa paliwa, wtryskiwacz, przekaźnik główny, przekaźnik pompy paliwa
8 Czujnik tlenu 10A
9 Czujnik tlenu 10A
10 10A Pompa paliwa, złącze diagnostyczne
11 Wtryskiwacz 30/60A
12 Klimatyzator 40A
13 40A Światła hamowania, oświetlenie tablicy rejestracyjnej, oświetlenie wnętrza, alarm
14 30А ABS
15 Zapłon 30A
16 30A Elektryczne szyby
17 Bezpiecznik główny 80A

Przekaźnik

  • R1 – Przekaźnik główny
  • R2 – Przekaźnik pompy paliwa
