Kia Forte i Cerato I (2003-2006) – schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Forte i Cerato I z lat: 2003, 2004, 2005, 2006.

Kia Forte i Kia Cerato I (2003-2006) to w rzeczywistości te same modele, znane pod różnymi nazwami w zależności od regionu. Kia Forte była używana w niektórych rynkach, a Kia Cerato w innych. Oba te oznaczenia dotyczą pierwszej generacji kompaktowego samochodu osobowego produkowanego przez południowokoreańską markę Kia Motors.

Oto kilka kluczowych cech modelu Kia Forte / Cerato I (2003-2006):

  1. Design: Model ten miał charakterystyczny i nowoczesny wygląd, z zaokrąglonymi kształtami karoserii i dynamicznymi detalami. Był to krok w kierunku bardziej atrakcyjnego i współczesnego designu w porównaniu do poprzednich modeli Kii.
  2. Wersje nadwozia: Kia Forte / Cerato I była dostępna w różnych wersjach nadwozia, w tym 4-drzwiowym sedanem oraz 5-drzwiowym hatchbackiem. To umożliwiało klientom wybór w zależności od ich preferencji i potrzeb.
  3. Przestronność: Wnętrze oferowało akceptowalną przestrzeń na przednich i tylnych siedzeniach oraz przestrzeń bagażową odpowiednią do klasy kompaktowej.
  4. Silniki: Kia oferowała różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Samochód był dostępny w różnych konfiguracjach napędowych, umożliwiając dostosowanie do preferencji kierowców.
  5. Wyposażenie: Mimo że pierwsza generacja modelu Kia Forte / Cerato była produkowana w latach 2003-2006, to wyposażenie w tym okresie mogło być zróżnicowane. Opcje wyposażenia obejmowały m.in. klimatyzację, systemy audio, elektrycznie sterowane szyby, poduszki powietrzne i inne.
  6. Dostępność na różnych rynkach: Nazwa „Forte” była używana głównie w Korei Południowej, a „Cerato” była bardziej rozpowszechniona na międzynarodowych rynkach.
  7. Pozycjonowanie: Kia Forte / Cerato I była następczynią modelu Sephia i była próbą marki Kia wzbogacenia swojego oferowanego asortymentu o bardziej nowoczesne i konkurencyjne kompakty.
  8. Ewolucja marki: Model Kia Forte / Cerato I reprezentował dalszy krok w rozwoju Kii jako marki, dążącej do dostarczania atrakcyjnych, nowoczesnych i konkurencyjnych pojazdów.
Zobacz także:  Kia Sorento IV (2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

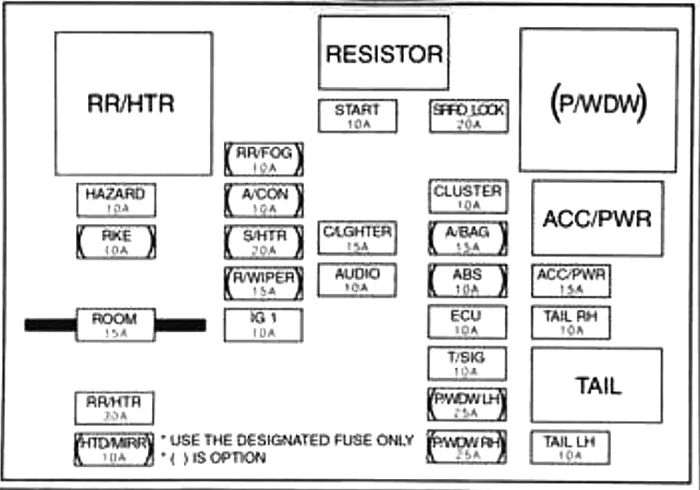

Przedział pasażerski

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników



Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
START 10 A Rozrusznik
SRF/D_LOCK 20A szyberdach, zamek w drzwiach
RR FOG 10 A Tylne światło przeciwmgielne
HAZARD 10 A Migacz ostrzegawczy
A/CON 10 A Klimatyzator
CLUSTER 10 A Zestaw wskaźników
RKE 10 A Zdalny dostęp bezkluczykowy
S/HTR 20A Podgrzewacz siedzenia
C/LIGHTER 15A Zapalniczka
A/BAG 15A Poduszka powietrzna
R/WIPER 15A Tylna wycieraczka
AUDIO 10 A Audio
ABS 10 A System zapobiegania blokady kół
ACC/PWR 15A Akcesoria / Gniazdo zasilania
ROOM 15A Lampa wnętrza pojazdu
IGN 10 A Zapłon
ECU 10 A Jednostka sterująca silnika
TAIL RH 10 A Światło tylne (prawe)
T/SIG 10 A Włącz sygnał świetlny
RR/HTR 30A Odmrażacz tylnej szyby
P/WDW LH 25A Elektryczne okno (po lewej)
HTD/MIRR 10 A Ogrzewanie zewnętrznego lusterka wstecznego
P/WDW RH 25A Elektryczne okno (po prawej)
TAIL LH 10 A Światło tylne (lewe)
RR/HTR Przekaźnik odmrażania tylnej szyby
RESISTOR Rezystor
P/WDW Przekaźnik okna elektrycznego
ACC/PWR Akcesoria / Przekaźnik gniazda zasilania
TAIL Przekaźnik światła tylnego
Zobacz także:  Kia Sportage V (2021) - schematy bezpieczników i przekaźników

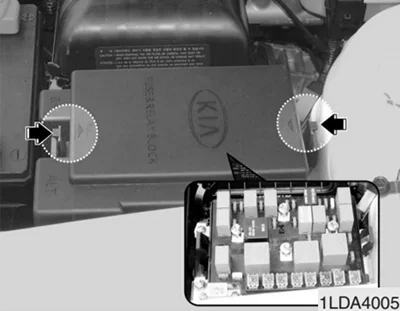

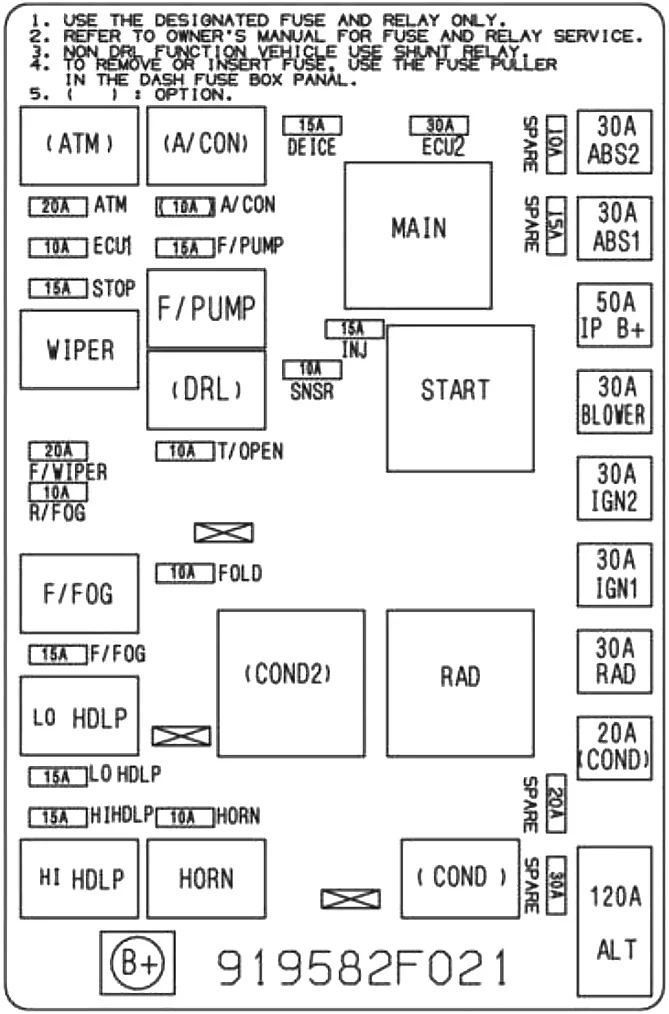

Komora silnika

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ATM 20A Automatyczne sterowanie skrzynią biegów
ECU1 10 A Jednostka sterująca silnika
STOP 15A Światło stopu
F/WIPER 15A Przednia wycieraczka
R/FOG 10 A Tylne światło przeciwmgielne
F/FOG 15A Przednie światło przeciwmgielne
LO HDLP 15A Reflektor (światła mijania)
HI HDLP 15A Reflektor (światła drogowe)
A/CON 10 A Klimatyzator
F/PUMP 15A Pompa paliwowa
T/OPEN 10 A Otwieracz pokrywy bagażnika
FOLD 10 A Składane zewnętrzne lusterko wsteczne
HORN 10 A Klakson
DEICE 15A Odladzacz
INJ 15A Wtryskiwacze
SNSR 10 A czujnik tlenu
ECU2 30A Jednostka sterująca silnika
SPARE 10 A zapasowy bezpiecznik
SPARE 15A zapasowy bezpiecznik
SPARE 20A zapasowy bezpiecznik
SPARE 30A zapasowy bezpiecznik
ABS2 30A System zapobiegania blokady kół
ABS1 30A System zapobiegania blokady kół
IP B+ 50A W panelu B+
BLOWER 30A Dmuchacz
IGN2 30A Zapłon
IGN1 30A Zapłon
RAD 30A Wentylator chłodnicy
COND 20A Wentylator skraplacza
ALT 120A (benzyna) / 140A (olej napędowy) Alternator
ATM Przekaźnik sterujący automatycznej skrzyni biegów
WIPER Przekaźnik wycieraczek
F/FOG Przekaźnik przedniego światła przeciwmgielnego
LO HDLP Przekaźnik reflektorów (niski)
HI HDLP Przekaźnik reflektorów (wysoki)
A/CON Przekaźnik klimatyzacji
F/PUMP Przekaźnik pompy paliwa
DRL Przekaźnik świateł do jazdy dziennej
COND2 Przekaźnik wentylatora skraplacza
HORN Przekaźnik klaksonu
MAIN Główny przekaźnik
START Przekaźnik rozrusznika
RAD Przekaźnik wentylatora chłodnicy
COND Przekaźnik wentylatora skraplacza
Zobacz także:  Kia Niro (2018) - schematy bezpieczników i przekaźników

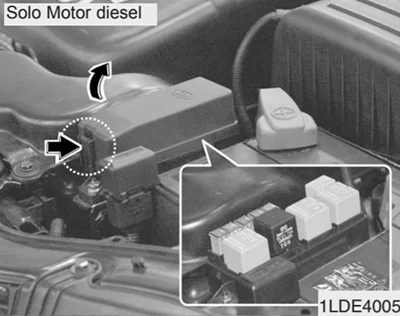

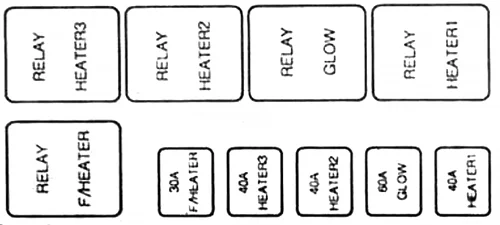

Dodatkowy panel bezpieczników (tylko silnik Diesla)

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

Kia Forte i Cerato I (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
F/H EATER 30A Podgrzewacz filtra paliwa
HEATER 3 40A Grzałka PTC 3
HEATER 2 40A Grzałka PTC 2
GLOW 60A Świeca żarowa
HEATER 1 40A Grzałka PTC 1
RELAY F/HEATER Przekaźnik nagrzewnicy filtra paliwa
RELAY HEATER 3 Przekaźnik grzałki PTC 3
RELAY HEATER 2 Przekaźnik grzałki PTC 2
RELAY GLOW Przekaźnik świecy żarowej
RELAY HEATER 1 Przekaźnik grzałki PTC 1
