Kia Cee’d CD (2018-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Cee’d CD z lat: 2018, 2019, 2020, 2021, 2022.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

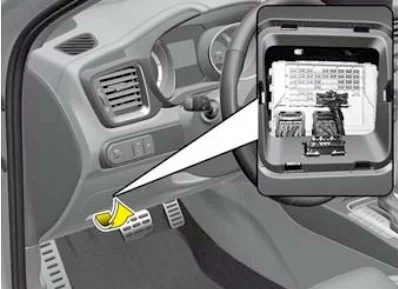

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną.

Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników

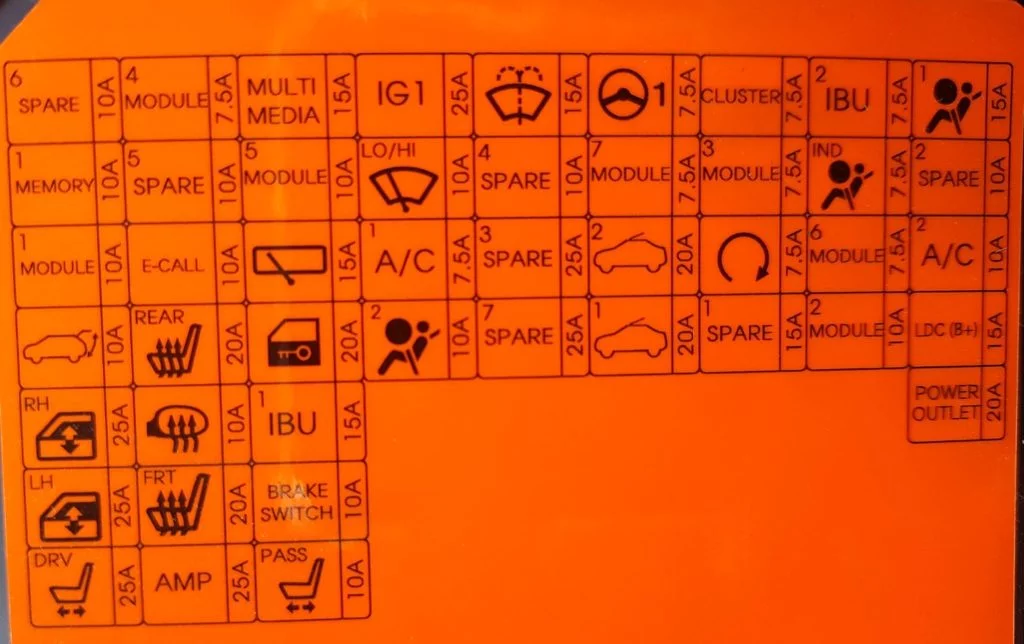

Na odwrocie której zostanie naniesione rzeczywiste spotkanie w formie diagramu.

Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników

Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników

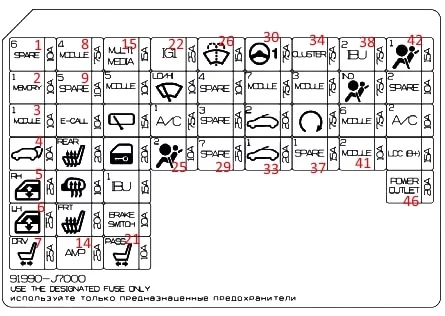

Opis

1 10A Rezerwa
2 10A Moduł sterownika IMS (zintegrowany system pamięci), moduł sterujący klimatyzacji, moduł tylnej klapy zasilania
3 10 A Moduł aktywnego ssania, złącze diagnostyczne, zestaw wskaźników, przełącznik świateł awaryjnych, skrzynka przekaźnikowa ICM (moduł zintegrowany) (przekaźnik składanych/składanych lusterek zewnętrznych), automatyczny czujnik światła i foto, przełącznik konsoli, inteligentny kluczyk po stronie kierowcy/pasażera Zewnętrzna klamka
4 10A Przekaźnik tylnej klapy
5 25A Podnośnik szyby prawej szyby
6 25A Podnośnik szyby lewej szyby
7 25A Moduł pamięci fotela kierowcy (IMS), przełącznik ręczny fotela kierowcy
8 Inteligentny moduł sterujący wspomagania parkowania 7,5 A, przełącznik poduszki poduszki, zintegrowana jednostka sterująca nadwozia (IBU)
9 10A Rezerwa
10 10A Moduł alarmowy systemu ERA-GLONASS
11 20A Moduł sterujący ogrzewaniem tylnych siedzeń
12 10A Zasilanie zewnętrznego lusterka wstecznego, strona kierowcy/pasażera, moduł sterujący klimatyzacji
13 20A Podgrzewane przednie siedzenie
14 25A Wzmacniacz sygnału audio, wzmacniacz (AMP)
15 15A Niskonapięciowa przetwornica DC / DC (system audio / AMP (wzmacniacz)), jednostka główna audio, audio / wideo i nawigacji
16 10A Elektryczny hamulec postojowy, moduł sterujący ogrzewaniem tylnych siedzeń, moduł wezwania pomocy ERA-GLONASS, lusterko elektrochromatyczne, główna jednostka sterująca audio, audio/wideo i nawigacji, oświetlenie dźwigni automatycznej skrzyni biegów, moduł sterujący klimatyzacją, niskonapięciowa przetwornica DC/DC ( system audio / AMP (wzmacniacz)), moduł sterujący ogrzewaniem przednich foteli, moduł sterujący wentylacją przednich foteli, moduł systemu pamięci fotela kierowcy (IMS), przełączanie reflektorów na klamce lewej / prawej
17 15A Tylna wycieraczka
18 20A Zamek drzwi
19 15A Zintegrowana jednostka sterująca nadwozia (IBU)
20 10A Zintegrowana jednostka sterująca nadwozia (IBU), włącznik świateł hamowania
21 10A Moduł sterujący ogrzewania przedniego siedzenia, moduł sterujący wentylacji przedniego siedzenia
22 25A Zapłon, panel przyłączeniowy komory silnika (bezpiecznik – ECU5, SENSOR4, ABS3, TCU2)
23 10A Wycieraczka szyby przedniej
24 Klimatyzator 7,5A
25 10A Poduszka powietrzna
26 15A Podkładka do szkła
27 10A Rezerwa
28 Rezerwa 25A
29 Rezerwa 25A
30 7,5 A Elektryczne wspomaganie kierownicy
31 7,5A Moduł sterujący ogrzewaniem tylnych siedzeń, moduł sterujący ogrzewaniem przednich siedzeń, moduł sterujący wentylacją przednich siedzeń, podgrzewacz dyszy, panel przyłączeniowy komory silnika (przekaźnik świateł drogowych, przekaźnik reflektorów), przekaźnik DCU (jednostka sterująca dawkowaniem), chłodzenie silnika dmuchawy
32 20A Szyberdach
33 20A Szyberdach
34 Zestaw wskaźników 7,5 A
35 7,5 A Przełącznik trybu sportowego, włącznik świateł hamowania,
36 7,5A Rozrusznik
37 Rezerwa 15A
38 7,5 A Zintegrowana jednostka sterująca nadwozia (IBU)
39 7,5 A Wskaźnik poduszki powietrznej
40 7,5 A Zintegrowana jednostka sterująca nadwozia (IBU)
41 10A Główna jednostka sterująca audio, A/V i nawigacji, niskonapięciowa przetwornica DC/DC (system audio/AMP (wzmacniacz))
42 15A Moduł sterujący systemu bezpieczeństwa biernego
43 10A Rezerwa
44 10A Panel przyłączeniowy komory silnika (przekaźnik wentylatora), moduł sterujący klimatyzacji, rezystor dmuchawy, silnik dmuchawy,
45 15A Główna jednostka sterująca audio, A / V i nawigacji, moduł sterujący klimatyzacji, niskonapięciowy konwerter DC / DC, (system audio / AMP (wzmacniacz))
46 20A Gniazdo zapalniczki po lewej stronie
Zobacz także:  Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

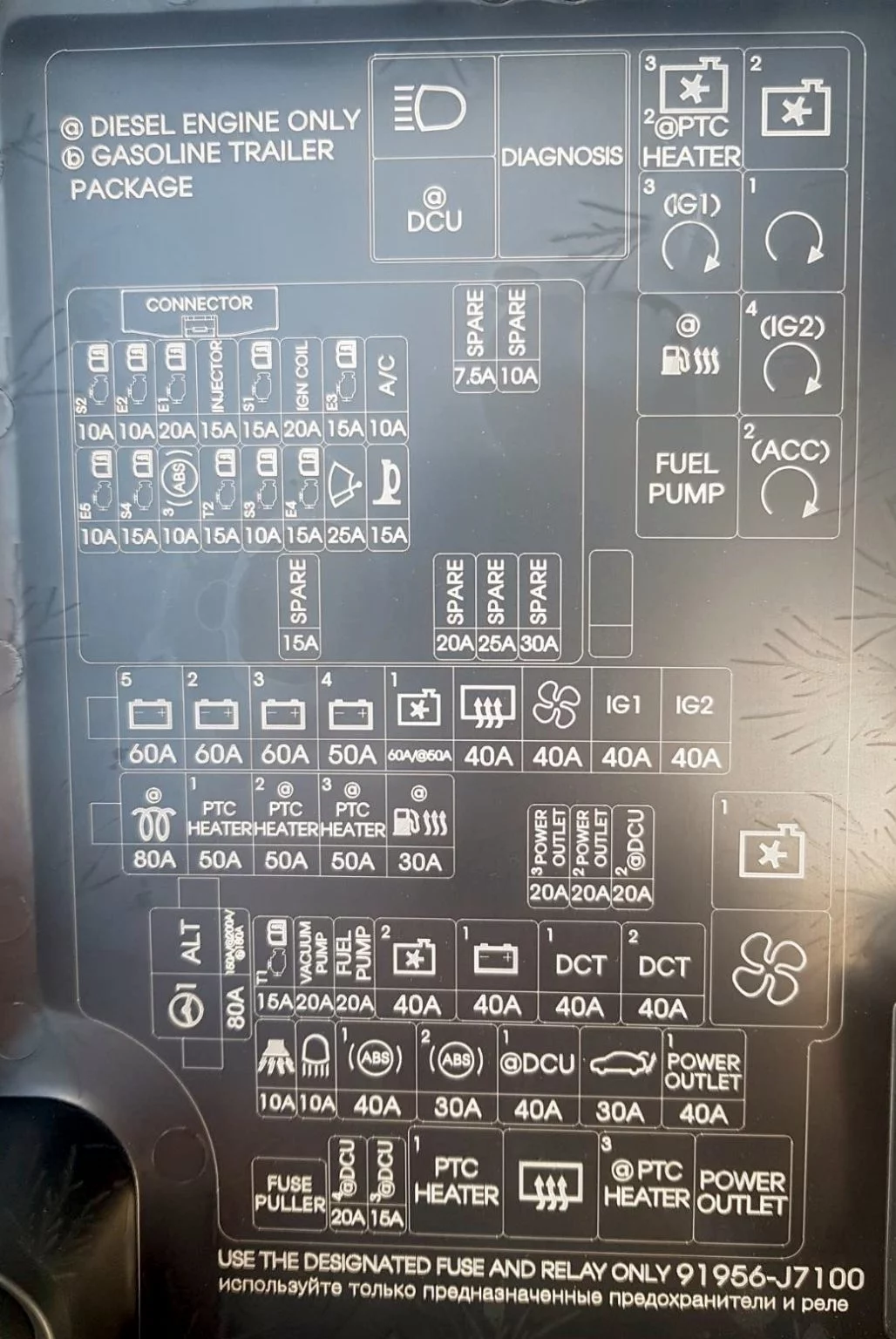

Komora silnika

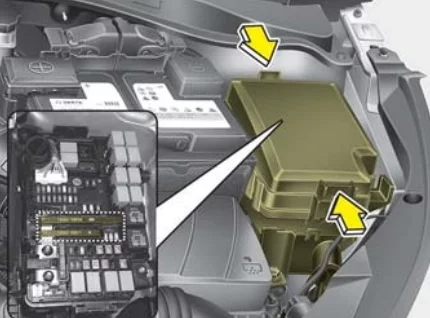

Znajduje się po lewej stronie komory silnika.

Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników



Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników

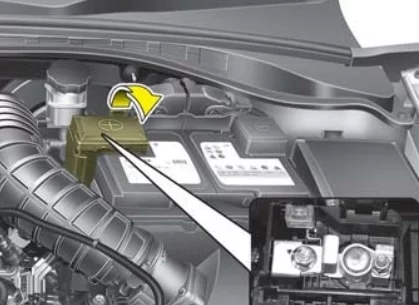

Na dodatnim biegunie akumulatora znajduje się osobny bezpiecznik dużej mocy w postaci wkładki topikowej.

Kia Cee’d CD (2018-2022) - schematy bezpieczników i przekaźników
