Kia Optima MS, Magentis (2003-2006) – schematy bezpieczników i przekaźników

Kia Optima MS, Magentis (2003-2006) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Optima MS, Magentis z lat: 2003, 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

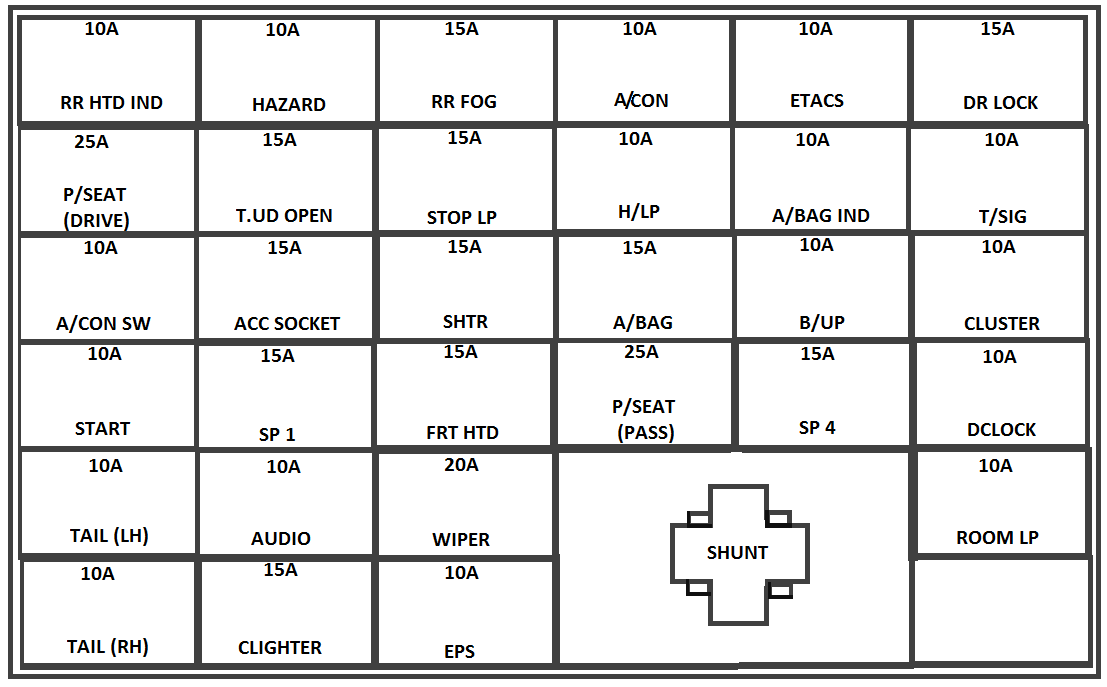

Skrzynka bezpieczników znajduje się za osłoną po lewej stronie kierownicy.

Kia Optima MS, Magentis (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
RR HTD IND 10 A Odmrażacz tylnej szyby. Ogrzewanie zewnętrznego lusterka wstecznego
HAZARD 10 A Światło awaryjne. Kierunkowskazy
RR FOG 15A Tylne światło przeciwmgielne
A/CON 10 A System klimatyzacji
ETACS 10 A ETACS, system dostępu bezkluczykowego. System blokady drzwi
DR LOCK 15A Elektryczny zamek drzwi
P/SEAT (DRIVE) 25A Siedzenie elektryczne
T/LID OPEN 15A Zdalna pokrywa bagażnika
STOP LP 15A Światła stopu
H/LP 10 A Światło główne
A/BAG IND 10 A Poduszka powietrzna
T/SIG 10 A Kierunkowskazy
A/CON SW 10 A System klimatyzacji
ACC SOCKET 15A Gniazdo zasilania
S/HTR 15A Podgrzewacz siedzenia
A/BAG 15A Poduszka powietrzna
B/UP 10 A Światła zapasowe
CLUSTER 10 A Zestaw wskaźników
START 10 A Przełącznik silnika
SP1 15A Zapasowy bezpiecznik
FRT HTD 15A Odmrażacz szyb
P/SEAT (PASS) 25A Siedzenie elektryczne
SP4 15A Zapasowy bezpiecznik
D/CLOCK 10 A Zegar cyfrowy
TAIL(LH) 10 A Światła pozycyjne, oświetlenie tablicy rejestracyjnej. Tylne światła
AUDIO 10 A Audio
WIPER 20A Wycieraczka
ROOM LP 10 A Światła kopułkowe, światła ostrzegawcze krawędzi przednich drzwi
TAIL(RH) 10 A Światła pozycyjne, oświetlenie tablicy rejestracyjnej. Tylne światła
C/LIGHTER 15A Zapalniczka
EPS 10 A
Zobacz także:  Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

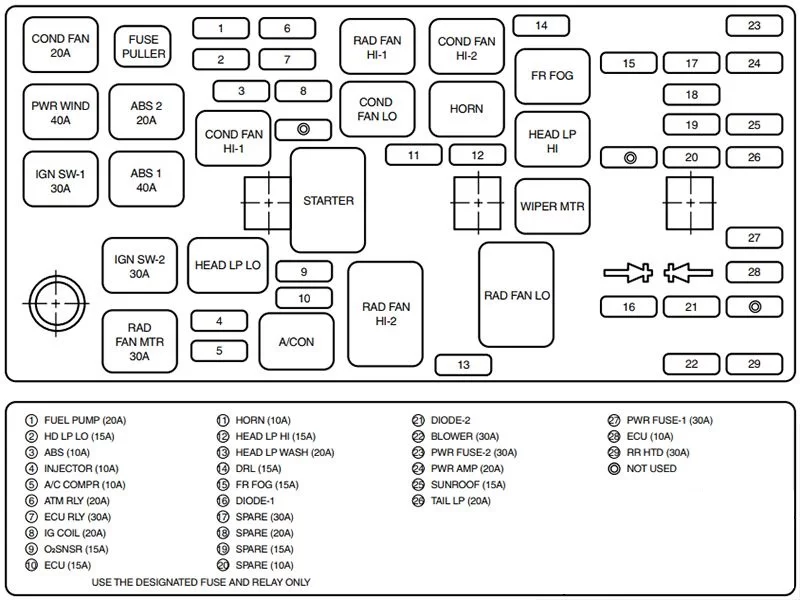

Komora silnika

Kia Optima MS, Magentis (2003-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COND FAN 20A Wentylator skraplacza
PWR WIND 40A Zasilanie okna
ABS 2 20A ABS
IGN SW-1 30A Stacyjka
ABS 1 40A ABS
IGN SW-2 30A Stacyjka
RAD FAN MTR 30A Silnik wentylatora chłodnicy
FUEL PUMP 20A Pompa paliwowa
HD LP LO 15A Reflektory (światła mijania)
ABS 10 A ABS
INJECTOR 10 A Wtryskiwacz
A/C COMPR 10 A Kompresor klimatyzacji
ATM RLY 20A Przekaźnik automatycznej skrzyni biegów
ECU RLY 30A Przekaźnik jednostki sterującej silnika
IG COIL 20A Cewka zapłonowa
O2 SNSR 15A Czujnik tlenu
ECU 15A Jednostka sterująca silnika
HORN 10 A Klakson
HEAD LP HI 15A Reflektory (światła drogowe)
HEAD LP WASH 20A
DRL 15A DRL – Światła do jazdy dziennej
FR FOG 15A Przednie światła przeciwmgielne
DIODE-1 Dioda 1
SPARE 30A Zapasowy bezpiecznik
SPARE 20A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 10 A Zapasowy bezpiecznik
DIODE-2 Dioda 2
BLOWER 30A Dmuchacz
PWR FUSE-2 30A Bezpiecznik zasilania 2
PWR AMP 20A Wzmacniacz
SUNROOF 15A Szyberdach
TAIL LP 20A Tylne światła
PWR FUSE-1 30A Bezpiecznik zasilania 1
ECU 10 A ECU
RR HTD 30A Odmrażacz tylnej szyby
