W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Optima JF z lat: 2018, 2019.

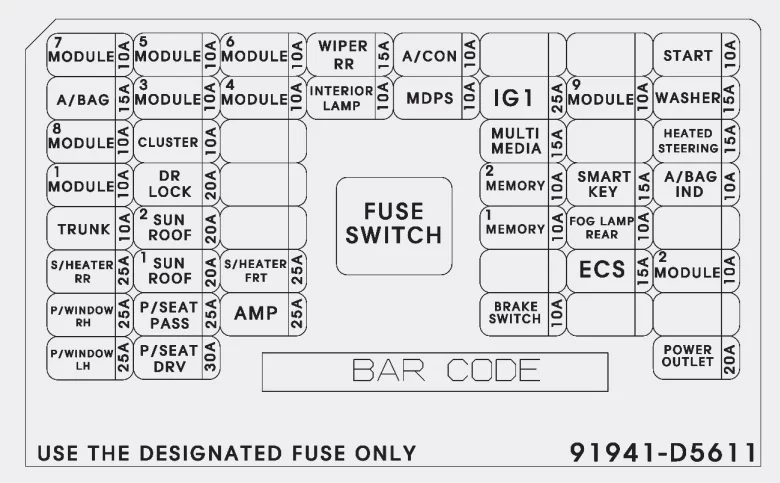

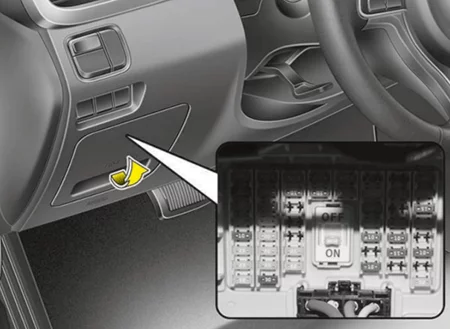

Przedział pasażerski (panel bezpieczników po stronie kierowcy)
| Nazwa | Ampery [A] | Opis |
| MODULE 7 | 10 A | Moduł widoku otoczenia, moduł sterujący przedniego nawiewu powietrza, moduł sterujący podgrzewania przednich siedzeń, moduł sterujący podgrzewania tylnych siedzeń |
| MODULE 5 | 10 A | Moduł sterujący klimatyzacji, lusterko elektrochromowe, przełącznik Crash Pad, lampa przednia po lewej i prawej stronie, moduł automatycznego poziomowania lamp przednich, jednostka główna A/V i nawigacji, pokrywa wlewu paliwa i przełącznik otwierania bagażnika, wskaźnik dźwigni zmiany biegów, moduł IMS kierowcy, Moduł IMS kierowcy, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia, moduł sterujący ogrzewania tylnego siedzenia |
| MODULE 6 | 10 A | BCM, moduł sterujący inteligentnego klucza |
| A/CON | 10 A | Moduł sterujący klimatyzacji, blok przyłączeniowy E/R (przekaźnik dmuchawy) |
| START | 10 A | [Bez inteligentnego kluczyka i IMMO.] Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego)
[z inteligentnym kluczykiem / IMMO.] Przełącznik zakresu skrzyni biegów, PCM (G4KH/G4KJ) |
| A/BAG | 15A | Moduł sterujący SRS, wykrywanie pasażerów |
| MODULE 3 | 10 A | BCM, dźwignia zmiany biegów bankomatu, wyłącznik świateł stopu, jednostka DBL, klawiatura, moduł sterowania klimatyzacją |
| MODULE 4 | 10 A | Przełącznik konsoli, radar wykrywania martwego pola LH/RH, inteligentny tempomat, moduł AEB, moduł asystenta utrzymania pasa ruchu |
| INTERIOR LAMP | 10 A | Lampka w bagażniku, kluczyk zapłonu, Przełącznik ostrzegawczy drzwi i drzwi, lampka schowka na rękawiczki, inteligentny kluczyk kierowcy/pasażera na zewnątrz, przełącznik przedniej lampki toaletki po lewej i prawej stronie, lampka konsoli górnej, środkowa lampka w pomieszczeniu, środkowa lampa osobista, tylna lampa osobista po lewej i prawej stronie, lampka progowa kierowcy/pasażera |
| MDPS | 10 A | Jednostka MDPS (kolumna/stojak), czujnik kąta skrętu |
| IG1 | 25A | Blok PCB (bezpiecznik – TCU 2, ABS 3, ECU 3, POMPA PRÓŻNIOWA 2) |
| MODULE 9 | 10 A | Moduł immobilizera, moduł sterujący inteligentnego klucza |
| WASHER | 15A | Przełącznik wielofunkcyjny (wyłącznik wycieraczek i spryskiwacza) |
| MODULE 8 | 10 A | Moduł sterujący klimatyzacji, moduł drzwi kierowcy/pasażera |
| CLUSTER | 10 A | Zestaw wskaźników (IG1) |
| MULTI MEDIA | 15A | Jednostka główna audio, audio-wideo i nawigacji, klawiatura |
| HEATED STEERING | 15A | BCM (podgrzewana kierownica) |
| MODULE 1 | 10 A | Przełącznik konsoli, elektromagnes kluczyka, moduł drzwi kierowcy/pasażera, BCM |
| DR LOCK | 20A | Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi |
| SMART KEY | 15A | Inteligentny moduł sterujący kluczem |
| A/BAG IND | 10 A | Zestaw wskaźników (zasilanie IND. poduszki powietrznej) |
| TRUNK | 10 A | Przekaźnik pokrywy bagażnika, wlew paliwa i przełącznik otwierania bagażnika, silnik pokrywy bagażnika, skrzynka przekaźników ICM (otwarty przekaźnik wlewu paliwa) |
| SUNROOF 2 | 20A | Jednostka sterująca szyberdachu (rolka) |
| MEMORY 1 | 10 A | Zestaw wskaźników, moduł sterowania klimatyzacją, złącze łącza danych, ładowarka bezprzewodowa, moduł IMS sterownika, czujnik deszczu, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterka zewnętrznego), wskaźnik bezpieczeństwa, automatyczny czujnik oświetlenia i foto, moduł drzwi kierowcy/pasażera, Elektrochromowane Lustro |
| S/HEATER RR | 25A | Moduł sterujący ogrzewania tylnych siedzeń |
| SUNROOF 1 | 20A | Jednostka sterująca szyberdachu (szkło) |
| S/HEATER FRT | 25A | Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia |
| MODULE 2 | 10 A | Jednostka główna audio, audio-wideo i nawigacji, klawiatura, jednostka widoku dookoła, wzmacniacz, przełącznik zasilania lusterka zewnętrznego, moduł sterujący inteligentnego kluczyka, BCM, ładowarka bezprzewodowa, tylna ładowarka USB nr 1/#2, blok przyłączeniowy E/R (gniazdko zasilania Przekaźnik) |
| P/WINDOW RH | 25A | Przekaźnik prawego podnośnika szyby, prawy przełącznik tylnego podnośnika szyby, główny wyłącznik podnośnika szyby, moduł podnośnika szyby bezpieczeństwa pasażera |
| P/SEAT PASS | 25A | Przełącznik ręczny siedzenia pasażera, moduł przekaźnika wejścia, wyłącznik krańcowy odchylania pasażera |
| AMP | 25A | AMP (JBL) |
| BRAKE SWITCH | 10 A | Przełącznik świateł stopu, moduł immobilizera, moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop |
| P/WINDOW LH | 25A | Przekaźnik LH podnośnika szyby, przełącznik tylnego podnośnika szyby lewej, główny wyłącznik podnośnika szyby, moduł bezpieczeństwa podnośnika szyby kierowcy |
| P/SEAT DRV | 30A | Przełącznik ręczny fotela kierowcy, moduł IMS kierowcy |
| POWER OUTLET | 20A | Przednie gniazdko elektryczne nr 1, przednia zapalniczka i gniazdko elektryczne nr 2 |

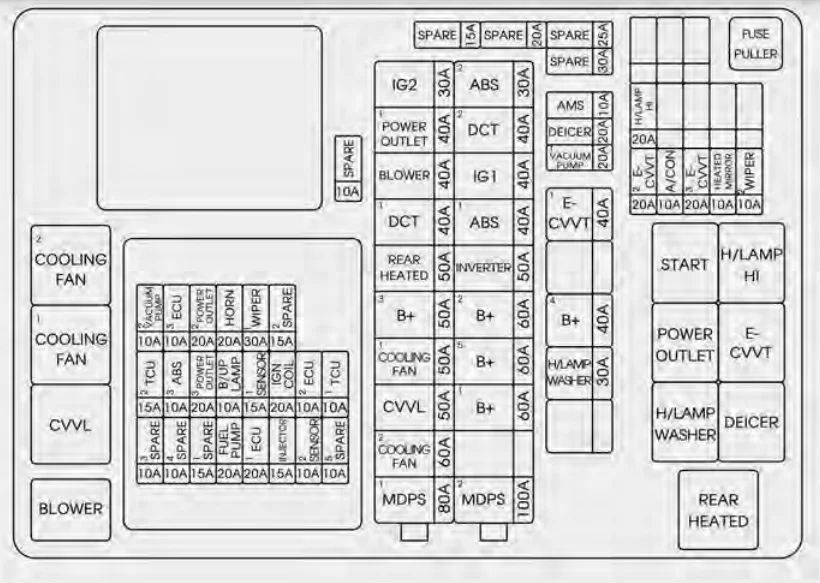

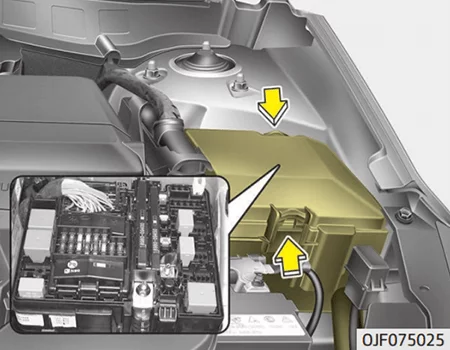

Komora silnika
| Nazwa | Ampery [A] | Opis |
| MULTI FUSES: | ||
| MDPS 1 | 80A | Jednostka MDPS (kolumna) |
| COOLING FAN 2 | 60A | [G4KH/G4FJ] Przekaźnik wentylatora chłodzącego 1, przekaźnik wentylatora chłodzącego 2 |
| COOLING FAN 1 | 50A | [G4KJ] Przekaźnik wentylatora chłodzącego 1 |
| B+ 3 | 50A | Inteligentny blok połączeniowy (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| REAR HEATED | 50A | Tylny podgrzewany przekaźnik |
| DCT1 | 40A | [G4FJ-DCT] TCM |
| BLOWER | 40A | Przekaźnik dmuchawy |
| POWER OUTLET 1 | 40A | Przekaźnik gniazda zasilania |
| IG2 | 30A | [Bez inteligentnego kluczyka] Przekaźnik rozruchu, wyłącznik zapłonu,
[z inteligentnym kluczykiem] Przekaźnik rozruchu, blok PCB (przekaźnik IG2) |
| MDPS 2 | 100A | Jednostka MDPS (stojak) |
| B+1 | 60A | Inteligentny blok połączeniowy (bezpiecznik – SUNROOF1, SUNROOF2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, TRUNK) |
| B+5 | 60A | Blok PCB (przekaźnik sterujący silnika, bezpiecznik – TCU1, ECU2, FUEL PUMP, HORN, WIPER1) |
| B+2 | 60A | Inteligentny blok przyłączeniowy (IPS 1, IPS 4, bezpiecznik – AMP, S/HEATER FRT) |
| ABS 1 | 40A | Moduł ESC |
| IG1 | 40A | [Bez inteligentnego kluczyka] wyłącznik zapłonu,
[z inteligentnym kluczykiem] blok PCB (przekaźnik IG1/ACC) |
| DCT 2 | 40A | [G4FJ-DCT] TCM |
| ABS 2 | 30A | Moduł ESC, uniwersalne złącze kontrolne |
| FUSES: | ||
| B+4 | 40A | Inteligentny blok przyłączeniowy (bezpiecznik automatycznego wyłączania prądu upływowego – INTERIOR LAMP, MEMORY1, MULTI MEDIA, bezpiecznik – DOOR LOCK, MODULE1, SMART KEY, BRAKE SWITCH) |
| E-CVVT 1 | 40A | Przekaźnik E-CVVT |
| VACUUM PUMP 1 | 20A | Pompa próżniowa |
| DEICER | 20A | Przekaźnik odladzania |
| AMS | 10 A | Czujnik baterii |
| E-CVVT 2 | 20A | PCM |
| A/CON | 10 A | Moduł sterujący klimatyzacji |
| E-CVVT 3 | 20A | PCM |
| HEATED MIRROR | 10 A | Moduł sterujący klimatyzacji, lusterko zewnętrzne kierowcy/pasażera, ECM |
| WIPER 2 | 10 A | BCM, PCM/ECM |
| H/LAMP HI | 20A | Przekaźnik lampy świateł drogowych |
| FUEL PUMP | 20A | Przekaźnik pompy paliwa |
| ECU 1 | 20A | PCM/ECM |
| SENSORS 2 | 10 A | Blok przyłączeniowy E/R (przekaźnik pompy paliwa, przekaźnik 1/2 wentylatora chłodzącego)
[G4KJ] Zawór kontroli oleju (wydech), elektrozawór sterowania przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający kanister [G4KH] Zawór kontroli oleju (wydech), Elektromagnetyczny zawór sterujący opróżnianiem , elektromagnetyczny zawór sterujący RCV, zawór zamykający kanister [G4FJ] Zawór sterujący olejem nr 1/#2, elektromagnetyczny zawór sterujący opróżnianiem , elektromagnetyczny zawór sterujący RCV, zawór zamykający kanister |
| TCU 2 | 15A | Przełącznik zakresu skrzyni biegów, TCM |
| ABS 3 | 10 A | Moduł ESC, uniwersalne złącze kontrolne |
| POWER OUTLET 3 | 20A | Gniazdo zasilania z tyłu |
| B/UP LAMP | 10 A | PCM/TCM, przełącznik zakresu skrzyni biegów, audio, elektrochromowe lusterko, tylna lampa zespolona (IN) lewa i prawa |
| SENSOR 1 | 15A | Czujnik tlenu (góra/dół) |
| IGN COIL | 20A | Cewka zapłonowa nr 1/#2/#3/#4 |
| ECU 2 | 10 A | PCM/ECM |
| TCU 1 | 10 A | PCM/TCM |
| VACUUM PUMP 2 | 10 A | Pompa próżniowa, przełącznik próżniowy |
| ECU 3 | 10 A | PCM/ECM |
| POWER OUTLET 2 | 20A | Przednie gniazdo zasilania nr 1 |
| HORN | 20A | Przekaźnik klaksonu, skrzynka przekaźników ICM (przekaźnik klaksonu alarmu włamaniowego) |
| WIPER 1 | 30A | Przekaźnik mocy wycieraczek |
Główny bezpiecznik (osłona zacisków akumulatora)
| Nazwa | Ampery [A] |
| ALT | 180 |
