Kia Cee’d ED (2007-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Cee’d ED z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012. Kia Cee’d ED (2007-2012) to pierwsza generacja kompaktowego samochodu produkowanego przez południowokoreańską markę Kia Motors. Model ten miał duże znaczenie dla Kii, ponieważ był pierwszym samochodem zaprojektowanym specjalnie dla rynku europejskiego. […]

08/31/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Cee’d ED z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Kia Cee’d ED (2007-2012) to pierwsza generacja kompaktowego samochodu produkowanego przez południowokoreańską markę Kia Motors. Model ten miał duże znaczenie dla Kii, ponieważ był pierwszym samochodem zaprojektowanym specjalnie dla rynku europejskiego. Nazwa „Cee’d” pochodzi od trzech słów: „Community” (społeczność), „European” (europejski) i „ED” (Europe Design).

Oto kilka kluczowych cech modelu Kia Cee’d ED (2007-2012):

  1. Design: Kia Cee’d ED wyróżniała się nowoczesnym i atrakcyjnym designem, który został stworzony z myślą o europejskim rynku. Samochód miał dynamiczne linie karoserii, charakterystyczny grill oraz nowoczesne detale.
  2. Przestronność: Wnętrze Cee’d ED było przestronne jak na samochód kompaktowy. Zarówno przedni, jak i tylni pasażerowie mogli cieszyć się wygodnymi przestrzeniami. Przestrzeń bagażowa była także stosunkowo dobrze zaplanowana.
  3. Wersje nadwozia: Model Cee’d ED był dostępny w kilku wersjach nadwozia, w tym 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz kombi (wagon). To umożliwiało klientom wybór w zależności od ich preferencji i potrzeb.
  4. Silniki: Kia oferowała różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. To pozwalało klientom dopasować samochód do swoich preferencji i wymagań dotyczących osiągów i ekonomii paliwowej.
  5. Bezpieczeństwo: Kia Cee’d ED zdobyła pozytywne oceny w testach bezpieczeństwa, uzyskując maksymalną liczbę gwiazdek w teście zderzeniowym organizacji Euro NCAP. Samochód był wyposażony w poduszki powietrzne, systemy kontroli stabilności i trakcji, a także opcjonalnie dostępne były zaawansowane systemy bezpieczeństwa.
  6. Rynkowa akceptacja: Kia Cee’d ED zdobyła uznanie na rynku europejskim, dzięki staraniom producenta w dostosowaniu samochodu do oczekiwań kierowców z tego regionu.
  7. Kontynuacja: Kia Cee’d ED (2007-2012) stanowiła początek linii modeli Cee’d, a także oznaczała wkroczenie Kii na europejski rynek z własnym modelem, stworzonym specjalnie dla tego regionu.

Podsumowując, Kia Cee’d ED (2007-2012) to pierwsza generacja kompaktowego samochodu, który zapoczątkował linię modeli Cee’d. Oferował on nowoczesny design, przestronność, różnorodność wersji nadwozia oraz dostępność różnych silników. Był to ważny krok Kii w dostosowaniu swoich pojazdów do wymagań rynku europejskiego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Rio III (2012-2017) - schematy bezpieczników i przekaźników

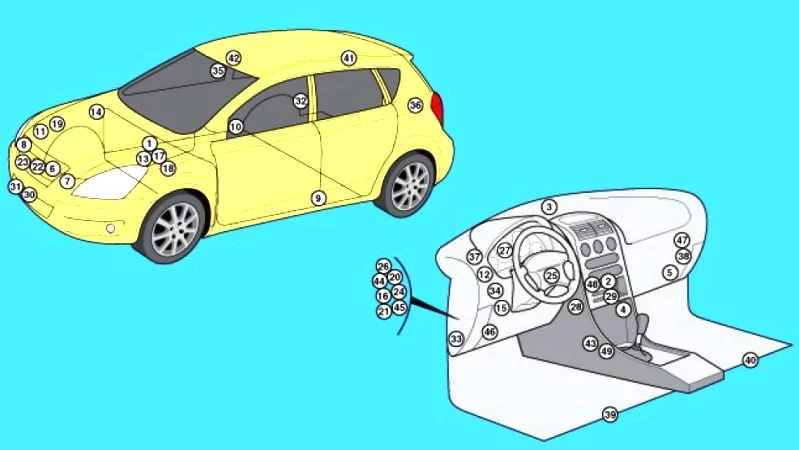

Lokalizacje

Ogólny układ wszystkich jednostek elektronicznych i elementów sterujących.

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Opis

1 Elektroniczna jednostka sterująca ABS
2 Elektroniczna jednostka sterująca klimatyzacją – w panelu sterowania klimatyzacją/nagrzewnicą
3 Czujnik nasłonecznienia (klimatyzacja) (z automatycznym sterowaniem światła)
4 Moduł sterujący silnika dmuchawy klimatyzacji/nagrzewnicy – ​​obok silnika dmuchawy
5 Przekaźnik silnika dmuchawy klimatyzatora/nagrzewnicy
6 Czujnik czystości powietrza
7 Czujnik uderzenia, lewy
8 Czujnik uderzenia, prawy
9 Czujnik zderzenia bocznego, lewy – górna część słupka B
10 Czujnik zderzenia bocznego, prawy – górna część słupka B
11 Dźwięk alarmu antywłamaniowego
12 Rezystor wzbudzenia generatora
13 Akumulator
14 Jednostka sterująca tempomatem (tempomat)
15 Złącze diagnostyczne (DLC)
16 Przekaźnik podnośnika szyb – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
17 Elektroniczna jednostka sterująca silnika
18 Skrzynka bezpieczników / przekaźników, komora silnika 1
19 Skrzynka bezpieczników / przekaźników, komora silnika 2 (Diesel)
20 Skrzynka bezpieczników / przekaźników, tablica przyrządów
21 Przekaźnik ogrzewania tylnej szyby – w skrzynce bezpieczników / przekaźników pod deską rozdzielczą
22 Sygnał dźwiękowy (górny)
23 Sygnał dźwiękowy (na dole)
24 Elektroniczna jednostka sterująca immobilizera (Diesel)
25 Antena pierścieniowa immobilizera – w pobliżu wyłącznika zapłonu
26 Przekaźnik reostatu oświetlenia zestawu wskaźników (z systemem oświetlenia dziennego) – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
27 Jednostka sterująca zestawu wskaźników
28 Wielofunkcyjna jednostka sterująca przełącznikiem
29 Wielofunkcyjna jednostka sterująca – funkcje: System antywłamaniowy, centralny zamek, światła do jazdy dziennej, elektryczne szyby, światła awaryjne, reflektory, podgrzewana szyba tylna, podgrzewana przednia szyba, oświetlenie wnętrza, monitorowanie pasów bezpieczeństwa, przekaźnik świateł tylnych, wycieraczka / spryskiwacz szyby przedniej
30 Czujnik temperatury otoczenia – 1
31 Czujnik temperatury otoczenia – 2
32 Jednostka sterująca wspomagania parkowania – za prawym tylnym panelem wykończeniowym
33 Brzęczyk systemu parkowania
34 Jednostka sterująca wspomaganiem kierownicy
35 Czujnik deszczu
36 Przekaźnik wycieraczki tylnej szyby – za lewym tylnym panelem wykończenia
37 Skrzynka przekaźników – Funkcje: klakson alarmu antywłamaniowego, centralny zamek, podgrzewana przednia szyba, światła przeciwmgielne, czujnik deszczu
38 Zasilacz stały (system stop-start)
39 Sterownik ogrzewania siedzenia, lewy – pod siedzeniem
40 Sterownik ogrzewania siedzenia, prawy – pod siedzeniem
41 Sterownik awarii świateł hamowania – za prawym tylnym panelem poszycia
42 Elektryczna jednostka sterująca szyberdachu
43 Elektroniczna jednostka sterująca SRS
44 Przekaźnik tylnej klapy – w skrzynce bezpieczników / przekaźników pod deską rozdzielczą
45 Przekaźnik siłownika tylnej klapy – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą
46 Elektroniczna jednostka sterująca skrzynią biegów
47 Jednostka sterująca blokadą selektora i / lub stacyjki
48 Jednostka sterująca monitorowania ciśnienia w oponach
49 Czujnik przemieszczenia / przyspieszenia
Zobacz także:  Kia Stinger (2019) - schematy bezpieczników i przekaźników



Przedział pasażerski

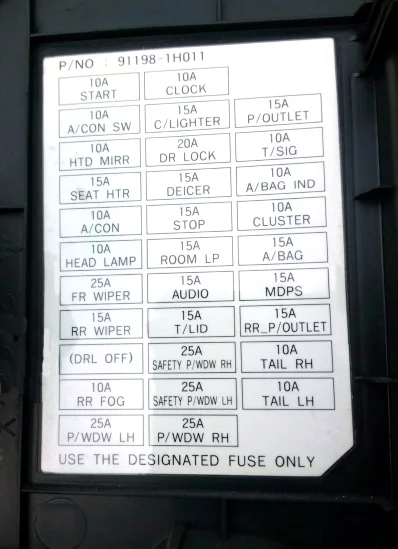

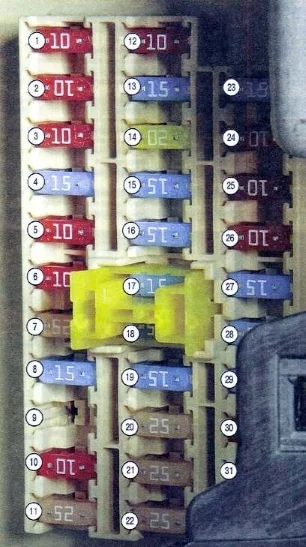

Skrzynka bezpiecznikowa

Znajduje się na lewym końcu deski rozdzielczej za osłoną ochronną.

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Opis

1 10A Przekaźnik rozrusznika
2 10A Jednostka sterująca klimatyzacją
3 10A Podgrzewane lusterka zewnętrzne
4 15A Ogrzewanie siedzenia
5 10A Klimatyzacja
6 10A Światła drogowe
7 25A Wycieraczka przedniej szyby
8 15A Wycieraczka tylnej klapy
9 15A Włączanie świateł mijania dziennych
10 10A Tylne światła przeciwmgielne
11 25A Sterownik podnośnika szyby
12 10A Zegar
13 15A Zapalniczka
14 20A Właz, przekaźnik jednostki sterującej zapłonem
15 15A Przekaźnik ogrzewania przedniej szyby
16 15A Światła stopu
17 15A Oświetlenie wewnętrzne
18 15A System audio, komputer pokładowy
19 15A Tylne piąte drzwi (bagażnik)
20 25A Blokowanie elektrycznych szyb (prawa strona)
21 25A Blokowanie elektrycznych szyb (lewa strona)
22 25A Elektryczne szyby
23 Gniazdo zasilania 15A
24 Blok przełączników 10A
25 10A Lampka ostrzegawcza poduszki powietrznej
26 10A Tablica przyrządów
27 15A Poduszka powietrzna
28 15A Jednostka sterująca drzwiami lub zapłonem
29 Przednie gniazdo zasilania 15 A
30 10A Tylne prawe światło obrysowe
31 10A Tylne lewe światło obrysowe

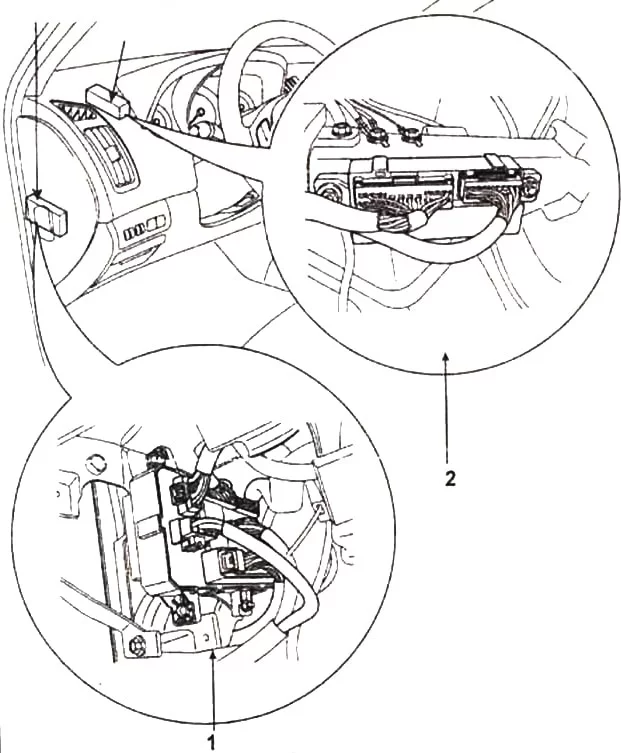

Skrzynki przekaźnikowe

Pod panelem mogą znajdować się 2 dodatkowe skrzynki z przekaźnikami.

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

  1. przekaźnik tylnego światła, przekaźnik podnośnika szyby, przekaźnik nagrzewnicy, przekaźnik tylnej klapy
  2. przekaźnik centralnego zamka, przekaźnik odszraniacza szyby przedniej, przekaźnik tylnych świateł przeciwmgielnych, przekaźnik klaksonu alarmu antywłamaniowego, przekaźnik czujnika deszczu, wbudowana skrzynka przekaźników ICM



Komora silnika

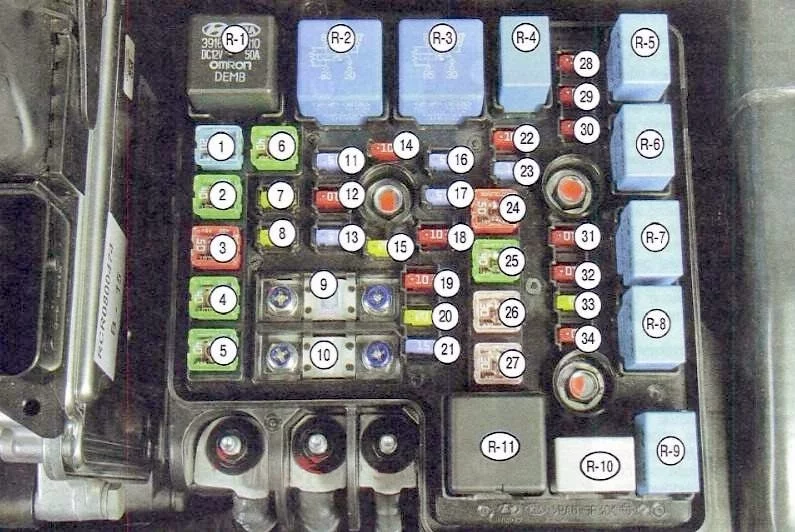

Skrzynia główna

Skrzynka główna z bezpiecznikami i przekaźnikami znajduje się po lewej stronie obok akumulatora i jest osłonięta pokrywą ochronną.

Opcja 1

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Opis

1 20A ABS i ESP
2 40А ABS i ESP
3 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
4 40A Podgrzewane lusterka
5 40A Wentylator elektryczny
6 40A Wentylator klimatyzacji elektrycznej
7 20A Spryskiwacze reflektorów
8 20А Rezerwa
9 Generator 125A
10 80A Elektryczne wspomaganie kierownicy
11 15A Przednie światła przeciwmgłowe
12 10A Klimatyzacja
13 15A Sygnalizacja awaryjna
14 10А Rezerwa
15 20А Rezerwa
16 15A Pompa paliwa
17 15А Rezerwa
18 10A Sterownik silnika – ECU1
19 10A Sterownik silnika – ECU2
20 20A Sterownik silnika – ECU3
21 15A Wtryskiwacze paliwa, klimatyzacja
22 Czujniki 10A
23 15A Sygnał dźwiękowy
24 50A Elektroniczna jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
25 40A Rozrusznik, stacyjka (blokada)
26 30A Stacyjka (blokada)
27 30A Przekaźnik główny
28 10A Układ kontroli stabilności ESP, układ przeciwblokujący ABS, czujnik kursu wymiany
29 10A Układ zapłonowy
30 10A Przełącznik świateł cofania
31 10A Światła mijania prawego reflektora
32 10A Lewe światło mijania
33 20A Światła drogowe
34 Czujniki 10A
R1 Przekaźnik wentylatora chłodzącego (niska prędkość)
R2 Przekaźnik wentylatora chłodzącego (wysoka prędkość)
R3 Przekaźnik rozrusznika
R4 Przekaźnik pompy paliwa
R5 Przekaźnik klimatyzatora
R6 Przekaźnik świateł mijania reflektorów
R7 Przekaźnik klaksonu
R8 Przekaźnik świateł drogowych reflektorów
R9 Przekaźnik tylnych świateł przeciwmgłowych
R10 Przekaźnik wycieraczek
R11 Przekaźnik główny
Zobacz także:  Kia Bongo, Frontier, K2500, K2700 (2008-2011) - schematy bezpieczników i przekaźników

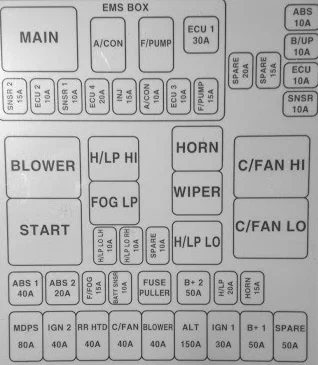

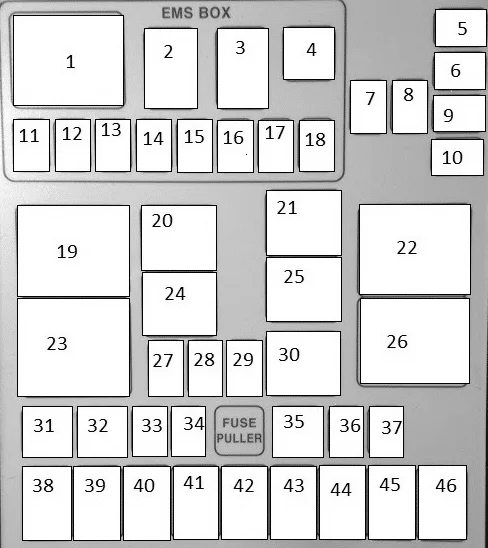

Opcja 2

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Opis

  1. Główny przekaźnik
  2. Klimatyzacja
  3. Pompa paliwowa
  4. Jednostka sterująca silnika
  5. ABS i ESP
  6. Przełącznik świateł cofania
  7. rezerwa
  8. rezerwa
  9. Główny przekaźnik
  10. rezerwa
  11. Czujniki
  12. Jednostka sterująca silnika
  13. Czujniki
  14. rezerwa
  15. Wtryskiwacze paliwa, układ klimatyzacji.
  16. Klimatyzacja
  17. Jednostka sterująca silnika
  18. Pompa paliwowa
  19. Wentylator elektro
  20. Przekaźnik świateł drogowych
  21. Sygnał dźwiękowy
  22. Wysoka prędkość wentylatora
  23. Przekaźnik rozrusznika
  24. Tylne światła przeciwmgielne
  25. Spryskiwacze szyb
  26. Niska prędkość wentylatora
  27. Lewe światło mijania
  28. Prawe światło mijania
  29. rezerwa
  30. Przekaźnik świateł mijania
  31. ABS ESP
  32. ABS ESP
  33. Przednie światła przeciwmgielne
  34. rezerwa
  35. Elektronika wnętrza pojazdu
  36. rezerwa
  37. Brzęczyk i jego przekaźnik
  38. Elektryczne wspomaganie kierownicy
  39. Rozrusznik i wyłącznik zapłonu
  40. Podgrzewane lusterko
  41. Wentylator (klimatyzator)
  42. Wentylator elektro
  43. Generator
  44. Blokada zapłonu
  45. Elektryczna jednostka sterująca kabiny
  46. rezerwa

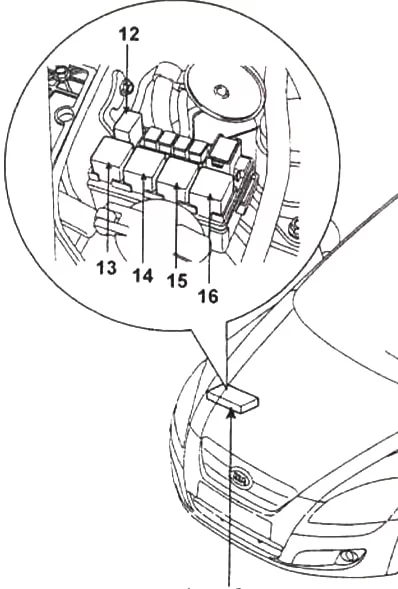

Dodatkowa skrzynka

Stosowany tylko w silnikach wysokoprężnych.

Kia Cee’d ED (2007-2012) - schematy bezpieczników i przekaźników

Opis

  • 12 – przekaźnik podgrzewacza filtra paliwa
  • 13 – przekaźnik nr 3 grzałka PTC
  • 14 – przekaźnik nr 2 grzałka PTC
  • 15 – przekaźnik nr 1 grzałka PTC
  • 16 – przekaźnik świec żarowych
