Kia Bongo, Frontier, K2500, K2700 (2013-2014) – schematy bezpieczników i przekaźników

Kia Bongo, Frontier, K2500, K2700 (2013-2014) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Bongo, Frontier, K2500, K2700 z lat: 2013, 2014.

Kia Bongo, Frontier, K2500 i K2700 to serie samochodów użytkowych i dostawczych produkowanych przez południowokoreańską markę Kia Motors. Te modele cieszyły się popularnością jako solidne i praktyczne pojazdy służące do różnych celów, takich jak transport towarów, usług komunalnych czy pracy w sektorze rolniczym.

  1. Kia Bongo: Kia Bongo to seria małych i średnich samochodów dostawczych, w tym vany i pick-upy, które były produkowane od lat 80. W miarę upływu czasu, Kia Bongo ewoluowała, oferując nowe generacje z bardziej zaawansowanymi technologiami i większą wydajnością. To praktyczne i wszechstronne pojazdy, które znalazły swoje zastosowanie w różnych dziedzinach gospodarki.
  2. Kia Frontier: Kia Frontier to wersja skrzyniowa modelu Bongo, skupiająca się na dostarczaniu towarów. Jest to samochód dostawczy o zwiększonej przestrzeni ładunkowej, co czyni go odpowiednim do transportu różnych towarów w mieście i na trasach długodystansowych.
  3. Kia K2500 i K2700: Kia K2500 i K2700 to kolejne modele dostawcze marki Kia, znane także jako „K-Series”. To większe pojazdy dostawcze, które oferują większą przestrzeń ładunkową i większą nośność niż modele Bongo. Są one wyposażone w silniki diesla, które zapewniają ekonomiczną i niezawodną pracę, szczególnie w warunkach dostawczych i transportowych.

Wszystkie te modele, czy to z serii Bongo, Frontier czy K2500/K2700, cechują się solidną konstrukcją, przystępnymi cenami oraz wszechstronnością. Są one popularne w różnych branżach i są często wykorzystywane do transportu, dostaw, prac komunalnych oraz w rolnictwie.

Warto również zaznaczyć, że nazwy modeli mogą się różnić w zależności od regionu i rynku, na którym są oferowane. Odpowiednie modele z serii Kia Bongo, Frontier, K2500 i K2700 dostosowywane są do lokalnych wymagań i preferencji klientów.

Zobacz także:  Kia Stinger (2018) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

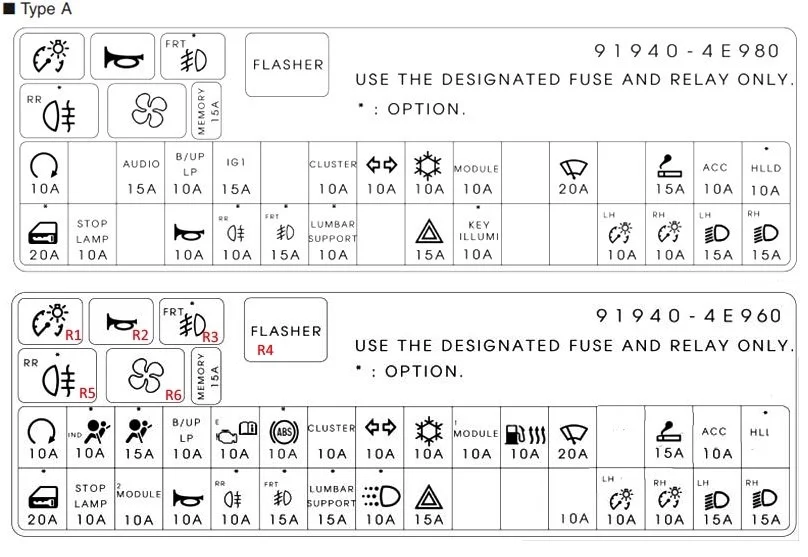

Ten pojazd ma dwa panele bezpieczników, jeden umieszczony w poduszce kolanowej po stronie kierowcy, drugi na ramie po stronie kierowcy. Wewnątrz pokryw skrzynki bezpieczników znajduje się etykieta bezpiecznika opisująca nazwę i moc bezpiecznika.



Przedział pasażerski

Kia Bongo, Frontier, K2500, K2700 (2013-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
POWER CONNECTOR (MEMORY) 15A Zestaw wskaźników, moduł sterowania nagrzewnicą, ETACM, przednia lampa wnętrza pojazdu, środkowa lampa wnętrza pojazdu (4 drzwi), przełącznik ostrzegawczy drzwi
START 10 A ECM, przekaźnik START
A/BAG IND 10 A Klaster instrumentów
A/BAG 15A Moduł sterujący SRS
B/UP LP 10 A Przełącznik świateł cofania, brzęczyk tylnego układu wspomagania parkowania
IG 1 15A ECM, czujnik ostrzegawczy filtra paliwa, czujnik prędkości pojazdu, moduł sterujący ABS, czujnik przepływu powietrza, pompa wtryskowa paliwa, alternator
CLUSTER 10 A ETACM, zestaw wskaźników, rezystor alternatora
T/SIG 10 A Przełącznik świateł awaryjnych
A/CON 10 A Przekaźnik dmuchawy, moduł sterowania nagrzewnicą
MODULE 10 A Przekaźnik świateł przeciwmgielnych
FUEL HTR 10 A Przekaźnik podgrzewacza paliwa
WIPER 20A Silnik wycieraczek, przełącznik wielofunkcyjny (wycieraczka)
HLLD 10 A Przełącznik poziomowania reflektora, siłownik poziomowania reflektora lewego i prawego
CIGAR LIGHTER 15A Zapalniczka
ACC 10 A Audio
DR LOCK 20A Skrzynka przekaźników ICM (przekaźnik blokady/odblokowania drzwi)
STOP LAMP 10 A Przekaźnik sygnału zatrzymania, złącze łącza danych
HORN 10 A Przekaźnik klaksonu
FOG LP RR 10 A Przekaźnik lamp przeciwmgielnych tylnych
FOG LP FRT 15A Przekaźnik lamp przeciwmgielnych przednich
LUMBAR SUPPORT 15A Przełącznik podparcia lędźwiowego kierowcy
DRL 10 A Moduł sterujący DRL – Światła do jazdy dziennej
HAZARD 15A Przełącznik świateł awaryjnych, skrzynka przekaźników ICM (przekaźnik zagrożeń)
KEY ILLUMI 10 A Przełącznik ostrzegawczy drzwi
AUDIO 15A Audio
TAIL LAMP (LH) 10 A Moduł sterowania nagrzewnicą, audio, zestaw wskaźników, przełącznik wielofunkcyjny, przełącznik świateł awaryjnych, przełącznik szyby głównej/pasażera, tylna lampa zespolona LH, przełącznik poziomowania reflektora, gniazdo AUX i USB, lampa pozycyjna LH, przełącznik odmgławiacza tylnej szyby
TAIL LAMP (RH) 10 A Lampa rejestracyjna, tylna lampa zespolona z prawej strony, lampa pozycyjna z prawej strony
H/LAMP (LH) 15A Lampa czołowa lewa
H/LAMP (RH) 15A Lampa czołowa prawa, zestaw wskaźników
Zobacz także:  Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

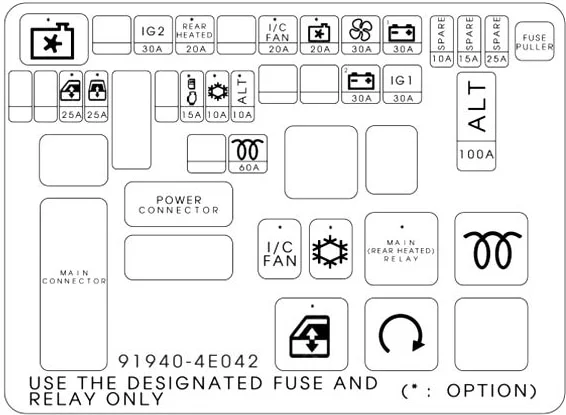

Główna skrzynka bezpieczników

Zamykana jest również osłoną ochronną, w niektórych modelach przenoszona pod maską. W każdym razie znajduje się obok akumulatora i jest zabezpieczony głównym bezpiecznikiem 100 A.

Pojazdy z kierownicą po lewej stronie: Główna skrzynka bezpieczników znajduje się między przednią a tylną oponą po stronie kierowcy.

Pojazdy z kierownicą po prawej stronie: Blok bezpieczników i przekaźników znajduje się między przednią a tylną oponą po stronie pasażera.

Zobacz także:  Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

2,5 l

Kia Bongo, Frontier, K2500, K2700 (2013-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FUSIBLE LINK:
MAIN 100A Alternator
B+ 1 40A Przekaźnik P/WIN, skrzynka przyłączeniowa I/P (bezpiecznik – DRL, HAZARD)
BLOWER 30A Przekaźnik dmuchawy
C/FAN 30A Przekaźnik C/FAN
FUEL HTR 30A Przekaźnik HTR PALIWA
IG 2 40A Stacyjka
I/C FAN 20A Przekaźnik wentylatora I/C
IG 1 40A Wyłącznik zapłonu, przekaźnik START
B+2 40A Skrzynka przyłączeniowa I/P (przekaźnik TAIL LP, bezpiecznik – TAIL LAMP (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP)
ABS 1 30A Moduł sterujący ABS
ABS 2 30A Moduł sterujący ABS
GLOW 60A Przekaźnik żarzenia
ECU 30A Główny przekaźnik
FUSE:
A/CON 10 A Przekaźnik A/CON
ECU 1 15A Przekaźnik wentylatora I/C, przekaźnik A/CON, przekaźnik C/FAN, ECM, elektromagnes WGT, wyłącznik światła stopu, przekaźnik GLOW, moduł immobilizera
P/WDW (FR) 25A Przełącznik szyby głównej/pasażera



2,7 l/3,0 l

Kia Bongo, Frontier, K2500, K2700 (2013-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FUSIBLE LINK:
MAIN 100A Alternator
BTN 1 30A Przekaźnik P/WIN, skrzynka przyłączeniowa I/P (bezpiecznik – KEY ILLUMI, HAZARD)
BLOWER 30A Przekaźnik dmuchawy
COND 20A Przekaźnik klmiatyzacji
RR HTD 20A Przekaźnik tylnego ogrzewania
IGN 2 30A Stacyjka
IGN 1 30A Wyłącznik zapłonu, przekaźnik START
BTN 2 30A Skrzynka przyłączeniowa I/P (przekaźnik TAIL LP, bezpiecznik – TAIL LAMP (LH/RH), LUMBAR SUPPORT, HORN, FOG LP FRT/RR, DR LOCK, STOP LAMP)
GLOW HTR 60A Przekaźnik żarzenia
FUSE:
A/CON 10 A Przekaźnik A/CON
P/WDW (FR) 25A Przełącznik szyby głównej/pasażera
