W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Carnival KA4 z lat: 2022, 2023.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników komory silnika

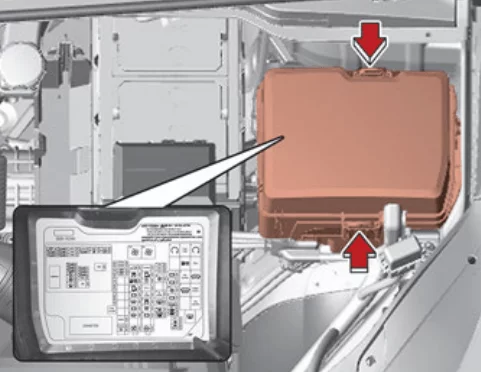

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora. Zdejmij pokrywę panelu bezpieczników, naciskając zatrzask i pociągając pokrywę do góry.

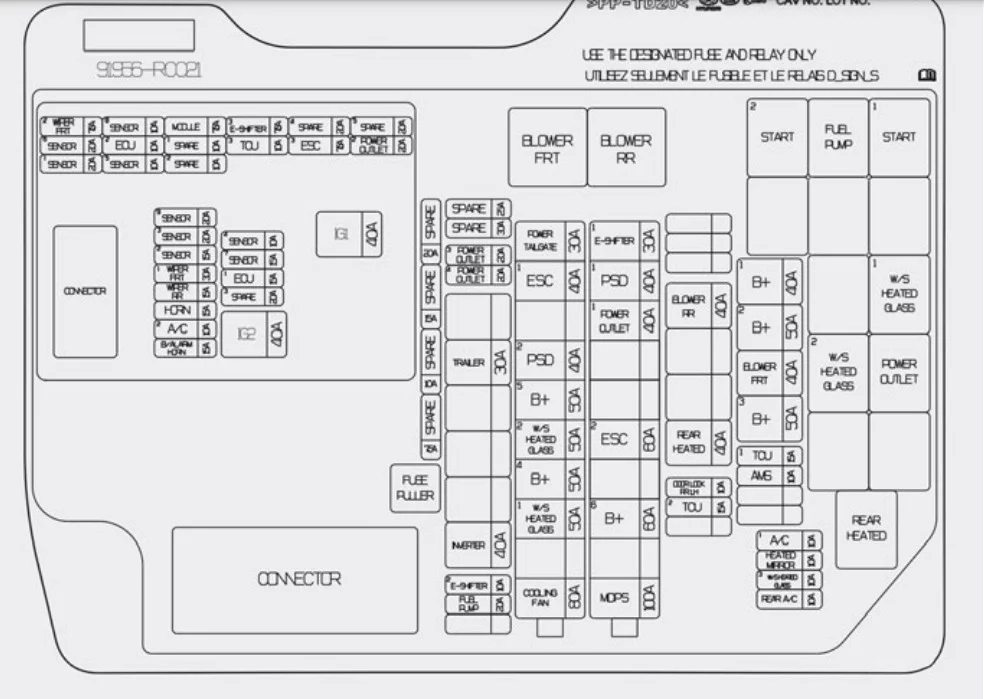

Kia Carnival KA4 (2022-2023) - schematy bezpieczników i przekaźników



Kia Carnival KA4 (2022-2023) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COOLING FAN 80A Silnik wentylatora chłodzącego
W/S HEATED GLASS 1 50A W/S Podgrzewana szyba 1, Przekaźnik
B+4 50A Blok przyłączeniowy ICU (bezpiecznik –  SUNROOF 1, AMP, P/WINDOW (RH), S/HEATER (FRT), P/SEAT (REAR LH))
W/S HEATED GLASS 2 50A W/S Przekaźnik podgrzewanej szyby 2
B+5 50A Blok przyłączeniowy ICU (bezpiecznik – SUNROOF2, P/WINDOW (LH), S/HEATER (REAR LH), P/SEAT (DRV), P/SEAT (PASS), P/SEAT (REAR RH))
PSD 2 40A Moduł drzwi przesuwnych sterowanych elektrycznie
ESC 1 40A Moduł ESC (elektroniczna kontrola stabilności).
POWER TAILGATE 30A Moduł elektrycznej klapy tylnej
MDPS 100A Jednostka MDPS (wspomaganie kierownicy napędzane silnikiem – jest taka sama jak EPS).
B+6 60A Blok płytki drukowanej (przekaźnik sterowania silnikiem, przekaźnik włączenia wycieraczek, bezpiecznik – IG1, IG2, HORN B/ALARM HORN ECU 1, A/C2
ESC 2 60A Moduł ESC (elektroniczna kontrola stabilności).
POWER OUTLET 1 40A Przekaźnik gniazda zasilania
PSD 1 40A Moduł drzwi przesuwnych sterowanych elektrycznie
E-SHIFTER 1 30A Z SBW: SCU (Shift by wire Control Unit)
REAR HEATED 40A Przekaźnik tylnego ogrzewania
BLOWER RR 40A Przekaźnik tylnej dmuchawy
B+3 50A Blok przyłączeniowy ICU (IPS3/IPS4/IPS6/IPS7/IPS8)
BLOWER FRT 40A Przekaźnik przedniej DMUCHAWY
B+2 50A Blok przyłączeniowy ICU (IPS 1 /IPS2/IPS5/IPS9/IPS10)
B+1 40A Blok przyłączeniowy ICU (przekaźnik zatrzasku obciążenia długoterminowego, bezpiecznik – AIR BAG2, START, MODULE9, TAILGATE OPEN, IBU2, BRAKE SWITCH, DOOR LOCK, S/HEATER (REAR RH))
INVERTER 40A Moduł falownika AC
TRAILER 30A Złącze przyczepy
FUEL PUMP 20A Przekaźnik POMPY PALIWA
E-SHIFTER 2 10 A Z SBW: SCU (przewodowa jednostka sterująca), elektroniczny przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów
POWER OUTLET 4 20A Gniazdo zasilania z tyłu
POWER OUTLET 3 20A Gniazdo zasilania z przodu
TCU2 15A TCM (moduł sterowania skrzynią biegów)
DOOR LOCK RR LH 10 A Blok PCB (przekaźnik blokady/odblokowania tylnych drzwi LH)
AMS 10 A Czujnik baterii
TCU 1 15A TCM (moduł sterowania skrzynią biegów)
REAR A/C 10 A Moduł sterujący tylnego klimatyzatora
W/S HEATED GLASS 3 10 A Moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
HEATED MIRROR 10 A Elektryczne lusterko zewnętrzne kierowcy/pasażera, moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
A/C 1 10 A Moduł sterujący przedniego klimatyzatora
IG1 40A Przekaźnik IG1, przekaźnik ACC
IG2 40A Przekaźnik IG2, blok przyłączeniowy E/R (przekaźnik START 1)
WIPER FRT 2 7,5A IBU (zintegrowana jednostka sterująca nadwozia), ECM (moduł sterujący silnika)
SENSOR 6 20A ECM (moduł sterujący silnika)
SENSOR 1 20A Cewka zapłonowa nr 1 /#2/#3/#4/#5/#6
SENSOR 8 10 A Nieużywany
ECU 2 10 A ECM (moduł sterujący silnika)
SENSOR 5 10 A Blok przyłączeniowy E/R (przekaźnik POMPY PALIWA)
MODULE 7,5A Przednia jednostka radarowa
SENSOR 9 20A ECM (moduł sterujący silnika)
SENSOR 3 20A ECM (moduł sterujący silnika)
SENSOR 2 15A Czujnik tlenu #3
WIPER FRT 1 30A Przekaźnik wycieraczki przedniej (niski), silnik wycieraczki przedniej
WIPER RR 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
HORN 15A Przekaźnik klaksonu
A/C2 10 A Przekaźnik sprężarki klimatyzacji
B/ALARM HORN 15A Przekaźnik alarmu antywłamaniowego
E-SHIFTER 3 7,5A Z SBW: SCU (Shift by wire Control Unit)
TCU 3 10 A TCM (moduł sterowania skrzynią biegów)
SENSOR 4 10 A Przekaźnik sprężarki klimatyzatora, silnik wentylatora chłodzącego, czujnik tlenu nr 1 / nr 2/# 4, zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister, zawór elektromagnetyczny pompy oleju o zmiennej wartości, zawór elektromagnetyczny o zmiennym wlocie, zawór kontroli oleju nr 1 / nr 2 / nr 3 /#4 (wlot/wylot)
SENSOR 7 15A Wtryskiwacz nr 1 /#2/#3/#4/#5/#6 (MPI)
ECU 1 15A ECM (moduł sterujący silnika)
ESC 3 7,5A Moduł ESC (elektroniczna kontrola stabilności).
POWER OUTLET 2 20A Gniazdo zasilania bagażu
Zobacz także:  Kia Sportage V (2023) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

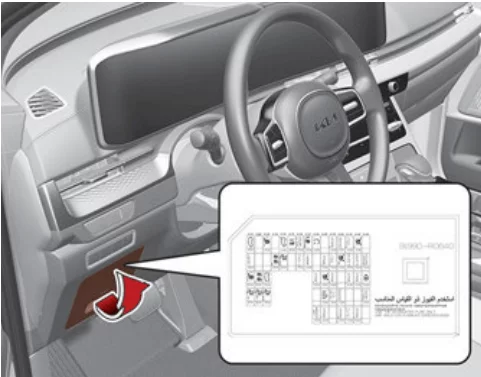

Skrzynka bezpieczników znajduje się we wsporniku panelu bocznego po stronie kierowcy. Otwórz pokrywę panelu bezpieczników.

Schemat panelu bezpieczników po stronie kierowcy

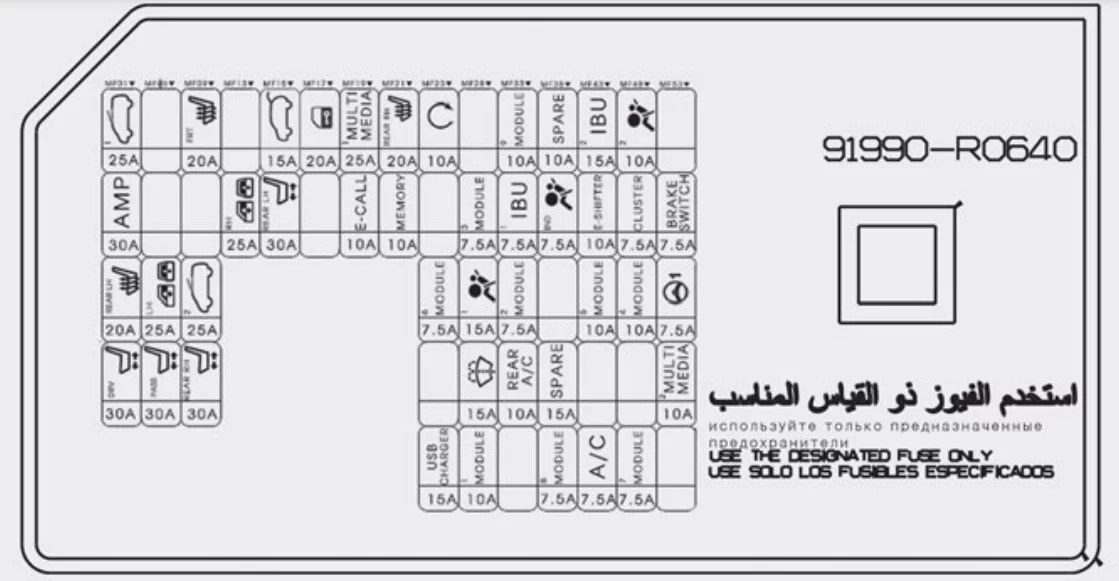

Kia Carnival KA4 (2022-2023) - schematy bezpieczników i przekaźników

Kia Carnival KA4 (2022-2023) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
SUNROOF 1 25A Silnik przedniego szyberdachu
AMP 30A WZMACNIACZ BOSE (wzmacniacz)
S/HEATER (REAR LH) 20A Moduł sterujący wentylacji powietrza po lewej stronie drugiego siedzenia, moduł sterujący podgrzewania drugiego siedzenia
P/SEAT (DRV) 30A Sterownik IMS (zintegrowany system pamięci) Moduł sterujący, przełącznik zasilania fotela kierowcy
P/WINDOW (LH) 25A Moduł podnośnika szyby bezpieczeństwa kierowcy, przełącznik podnośnika szyby tylnej po lewej stronie, moduł podnośnika szyby bezpieczeństwa po lewej stronie
P/SEAT (PASS) 30A Moduł wejścia pasażera, przełącznik zasilania fotela pasażera
S/HEATER (FRT) 20A Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
SUNROOF 2 25A Silnik tylnego szyberdachu
P/SEAT (REAR RH) 30A Moduł relaksacyjny drugiego siedzenia po prawej stronie uchwytu
P/WINDOW (RH) 25A Przełącznik podnośnika szyby pasażera, moduł podnośnika szyby bezpieczeństwa pasażera, przełącznik podnośnika szyby tylnej po prawej stronie, moduł podnośnika szyby bezpieczeństwa po prawej stronie
TAILGATE OPEN 15A Przekaźnik otwarcia tylnej klapy
P/SEAT (REAR LH) 30A Moduł relaksacyjny lewego siedzenia drugiego siedzenia
DOOR LOCK 20A Przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, OTWIERACZ WLEWU PALIWA
MULTIMEDIA 1 25A Jednostka główna audio, audio/wideo i nawigacji, bezpiecznik — MULTIMEDIA2
S/HEAT (REAR RH) 20A Moduł sterujący podgrzewacza drugiego siedzenia, moduł sterujący wentylacji powietrza drugiego siedzenia po prawej stronie
MEMORY 10 A Moduł sterujący klimatyzatora przedniego/tylnego, panel sterowania klimatyzatora przedniego, zestaw wskaźników, monitor multimedialny tylnego siedzenia, lusterko zewnętrzne kierowcy/pasażera, moduł sterujący IMS (zintegrowany system pamięci) kierowcy, moduł tylnej klapy bagażnika, Czujnik ostrzegania o pasażerach z tyłu (ROA) nr 1 / nr 2
START 10 A Bez inteligentnego kluczyka: wyłącznik zapłonu
USB CHARGER 15A Ładowarka USB bagażnika z lewej, Ładowarka USB bagażnika z prawej, Gniazdo USB na siedzeniu kierowcy, Gniazdo USB na siedzeniu pasażera
MODULE 3 7,5A IBU (zintegrowana jednostka sterująca nadwozia), jednostka ADAS, kamera ostrzegająca o opuszczeniu pasa ruchu (LDW), przełącznik panelu awaryjnego, przełącznik elektrycznego hamulca postojowego, przełącznik przedniej górnej konsoli, wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów, tylny radar po lewej stronie i po prawej stronie
AIR BAG1 15A Moduł sterujący SRS (dodatkowy system bezpieczeństwa) (IG1), czujnik wykrywania obecności pasażera
WASHER 15A Przełącznik wielofunkcyjny (IG2)
MODULE 1 10 A IBU (zintegrowana jednostka sterująca nadwozia), jednostka główna audio, audio/wideo i nawigacji, klawiatura, jednostka ADAS, gniazdo zasilania na przednią tackę po lewej stronie/po prawej stronie, AMP (wzmacniacz) (BOSE), monitor multimedialny na tylnym siedzeniu, po lewej stronie /Prawa rękojeść
MODULE 9 10 A Złącze łącza danych, przełącznik zagrożenia, przełącznik panelu awaryjnego, dźwignia zmiany automatycznej skrzyni biegów, przełącznik panelu awaryjnego (dolny), moduł drzwi kierowcy, moduł relaksacyjny drugiego siedzenia po lewej stronie / po prawej stronie uchwytu, klamka zewnętrzna drzwi kierowcy / pasażera, drzwi kierowcy / pasażera, Antena z uchwytem zewnętrznym
IBU 1 7,5A IBU (zintegrowana jednostka sterująca nadwozia) (IG1)
MODULE 2 7,5A Przełącznik świateł stopu
REAR A/C 10 A Moduł sterujący tylnego klimatyzatora, blok przyłączeniowy E/R (przekaźnik dmuchawy RR)
A/BAG IND 7,5A Ouster przyrządów, PODUSZKA POWIETRZNA (LAMPA SYGNALIZUJĄCA)
MODULE 8 7,5A Moduł falownika prądu przemiennego, falownik prądu przemiennego (tył/bagaż), blok przyłączeniowy E/R (przekaźnik podgrzewanej szyby W/S 1/2), moduł sterowania przedniego siedzenia wentylacyjnego, 2. siedzenie po lewej stronie uchwytu/po prawej stronie uchwytu Moduł sterowania wentylacją powietrza, Moduł sterujący podgrzewania drugiego siedzenia, moduł relaksacyjny lewego siedzenia drugiego siedzenia / prawego uchwytu bocznego
IBU2 15A IBU (zintegrowana jednostka sterująca nadwozia) (B+)
E-SHIFTER 10 A Z SBW: Elektroniczny przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów
MODULE 5 10 A Wskaźnik konsoli napowietrznej
A/C 7,5A Moduł sterujący przedniego klimatyzatora, panel sterowania przedniego klimatyzatora
AIR BAG 2 10 A Moduł sterujący SRS (dodatkowy system bezpieczeństwa) (B+)
CLUSTER 7,5A Zestaw wskaźników (IG1)
M0DULE 4 10 A Złącze łącza danych, radioodtwarzacz audio, audio/wideo i nawigacji, klawiatura, ładowarka bezprzewodowa, lusterko elektrochromowe, moduł sterujący przedniego/tylnego klimatyzatora, panel sterowania przedniego klimatyzatora, włącznik tylnej szyby lewa i prawa strona, prawa Strona uchwytu, Konsola sufitowa, przełącznik bezpieczeństwa tylnej szyby po lewej i prawej stronie, sterownik IMS (zintegrowany system pamięci) Moduł sterujący, 2. siedzenie – Moduł relaksacyjny, moduł sterujący podgrzewacza przedniego siedzenia, przednie siedzenie z wentylacją powietrza, moduł sterujący podgrzewania 2. siedzenia, 2. siedzenie po lewej stronie i po prawej stronie,  Moduł sterujący wentylacji powietrza
MODULE 7 7,5A IBU (zintegrowana jednostka sterująca nadwozia) (IG2)
BRAKE SWITCH 7,5A IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik świateł stopu
MDPS 7,5A Jednostka MDPS (MDPS (wspomaganie kierownicy napędzane silnikiem) to to samo, co EPS (elektryczne wspomaganie kierownicy)).
MULTIMEDIA 2 10 A BEZ WZMACNIACZA BOSE: Jednostka główna audio/wideo i nawigacji
