Kia Cee’d JD (2013-2018) – schematy bezpieczników i przekaźników

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Cee’d JD z lat: 2013, 2014, 2015, 2016, 2017, 2018.

Kia Cee’d JD (2013-2018) to druga generacja kompaktowego samochodu produkowanego przez południowokoreańską markę Kia Motors. Ten model kontynuował ewolucję linii Cee’d, wprowadzając nowe technologie, stylowe elementy i ulepszenia w porównaniu do poprzedniej generacji.

Oto kilka kluczowych cech modelu Kia Cee’d JD (2013-2018):

  1. Design: Kia Cee’d JD została zaprojektowana z myślą o zachowaniu nowoczesności i atrakcyjności. Samochód otrzymał dynamiczne linie karoserii, nowoczesny grill oraz charakterystyczne detale, które nadawały mu świeży i atrakcyjny wygląd.
  2. Przestronność: Podobnie jak w poprzedniej generacji, Cee’d JD oferowała przestronne wnętrze. Przedni i tylni pasażerowie mieli dużo miejsca do dyspozycji, a przestrzeń bagażowa była odpowiednio zaplanowana.
  3. Wersje nadwozia: Model Cee’d JD był dostępny w różnych wersjach nadwozia, w tym 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz kombi (wagon). To umożliwiało klientom wybór zgodnie z ich gustem i potrzebami.
  4. Silniki: Kia oferowała różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Wybór silników umożliwiał dostosowanie samochodu do oczekiwań dotyczących osiągów i ekonomii paliwowej.
  5. Wyposażenie i technologie: Model Cee’d JD wprowadzał nowe technologie i ulepszenia w zakresie wyposażenia. Były to m.in. zaawansowane systemy multimedialne z ekranami dotykowymi, systemy nawigacji, systemy audio premium oraz dostępne opcjonalnie zaawansowane systemy bezpieczeństwa.
  6. Bezpieczeństwo: Podobnie jak wcześniejsze modele Kii, Cee’d JD zdobyła dobre oceny w testach bezpieczeństwa, co potwierdzało starania marki w zakresie zapewnienia wysokiego poziomu bezpieczeństwa kierowców i pasażerów.
  7. Efektywność paliwowa: Wprowadzenie nowych technologii silnikowych i układów napędowych pozwoliło na poprawę efektywności paliwowej i redukcję emisji CO2 w porównaniu do poprzedniej generacji.
  8. Ewolucja marki: Model Cee’d JD kontynuował rozwój marki Kia na rynku europejskim, zdobywając uznanie kierowców i ekspertów motoryzacyjnych.
Zobacz także:  Kia Optima MG, Magentis (2007-2010) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

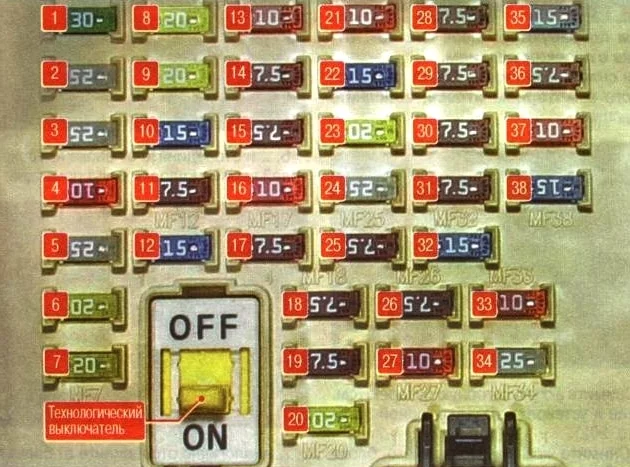

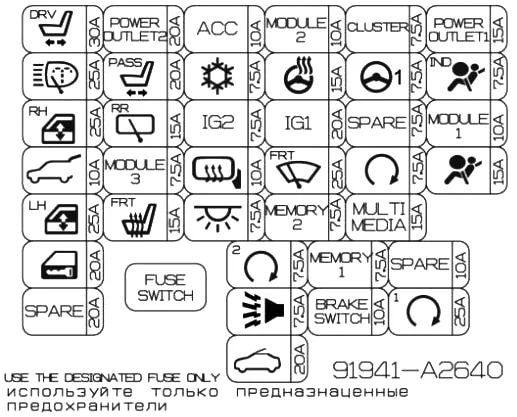

Przedziały pasażerskie

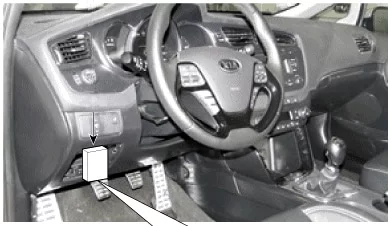

Znajduje się na dole deski rozdzielczej za osłoną ochronną.

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników



Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników



Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

Opis

1 30A Elektryczny fotel kierowcy
2 25A Spryskiwacz reflektora
3 25A Elektryczne podnośniki szyb (strona prawa)
4 10A Elektryczny zamek tylnej klapy
5 25A Elektryczne podnośniki szybowe (lewa strona)
6 20A Centralny zamek
7 20A Zapas
8 20A Zapalniczka, tylne gniazdko elektryczne
9 20A Elektryczny fotel kierowcy
10 15A Wycieraczka tylnej klapy
11 7,5A Układ automatycznego włączania reflektorów, blokada wybieraka automatycznej skrzyni biegów, wyłącznik alarmu
12 15A Podgrzewane fotele przednie
13 10A System audio, zegar, system dostępu bezkluczykowego, elektryczna jednostka sterująca nadwozia (BCM), elektryczne lusterka zewnętrzne
14 7,5A Klimatyzator
15 7,5 A Spryskiwacz reflektorów, czujnik deszczu, elektryczna jednostka sterująca nadwozia (BCM), system automatycznego przyciemniania lusterek, elektryczny szyberdach, system dostępu bezkluczykowego, podgrzewane fotele przednie
16 10A Podgrzewane lusterka zewnętrzne, klimatyzacja
17 7,5А Oświetlenie wnętrza
18 7,5 A System otwierania bez kluczyka, przycisk uruchamiania i zatrzymywania silnika
18 7,5A Alarm antywłamaniowy
20 20A Elektrycznie sterowany szyberdach
21 10A Elektryczny hamulec postojowy, elektryczna regulacja zasięgu reflektorów, klimatyzacja, system wspomagania parkowania, reflektory, wskaźnik położenia dźwigni automatycznej skrzyni biegów, podświetlenie przełącznika tablicy rozdzielczej, podgrzewane fotele przednie
22 15A Ogrzewanie kierownicy
23 20A Bezpiecznik komory silnika i skrzynka przekaźników
24 25A Wycieraczka szyby przedniej, czujnik deszczu
25 7,5A Immobilizer
26 7.5А Elektryczny napęd lusterek zewnętrznych, centralny zamek, zestaw wskaźników, klimatyzacja, system monitorowania ciśnienia w oponach, system wspomagania parkowania, podświetlenie stacyjki, jednostka sterująca wyposażenia elektrycznego nadwozia (BCM)
27 10A Bezkluczykowy system otwierania, światła hamowania
28 7,5А Zestaw wskaźników, zegar
29 7,5A Elektryczne wspomaganie kierownicy
30 7,5А Rezerwa
31 7,5A Rozrusznik, stacyjka, czujnik położenia wybieraka automatycznej skrzyni biegów, sterownik automatycznej skrzyni biegów
32 15A System audio, zegar
33 10А Rezerwa
34 25A System dostępu bezkluczykowego
35 Przednie gniazdo zasilania 15 A
36 7.5A Zestaw wskaźników
37 10A Sterownik elektryczny nadwozia (BCM), system monitorowania ciśnienia w oponach, wybierak automatycznej skrzyni biegów, system audio, system automatycznego sterowania reflektorami, system ostrzegania o niezamierzonej zmianie pasa ruchu
38 15A System bezpieczeństwa biernego SRS
Zobacz także:  Kia Carens FJ (2002-2006) - schematy bezpieczników i przekaźników

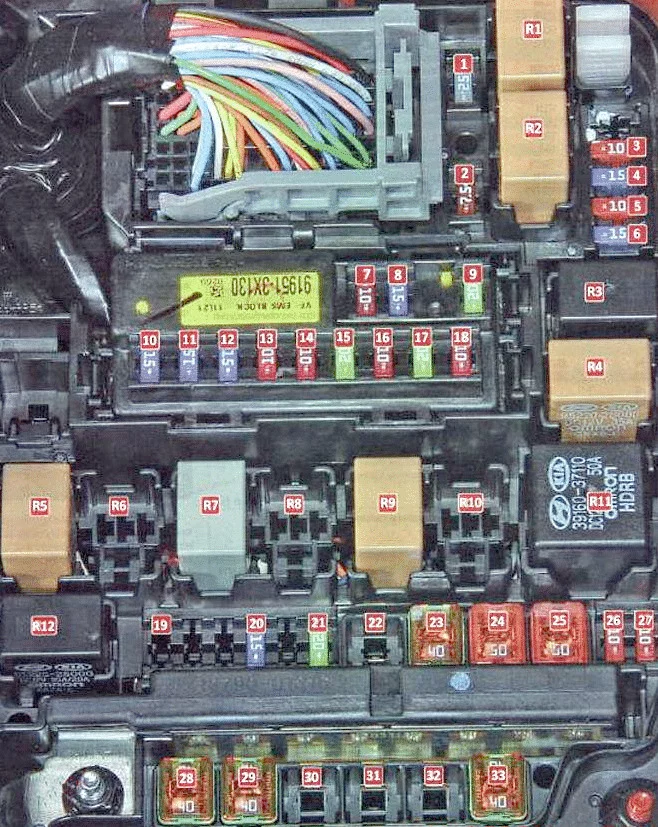

Komora silnika

Główna skrzynka bezpieczników

Główny bezpiecznik i skrzynka przekaźników znajdują się po lewej stronie komory silnika.

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

Opis

1 25А Rezerwa
2 7,5А Rezerwa
3 10A Światło cofania
4 15A Elektroniczna jednostka sterująca silnika, immobilizer, system dostępu bezkluczykowego – ECU4
5 10A Układ przeciwblokujący ABS, ESC
6 15A Elektroniczna jednostka sterująca automatycznej skrzyni biegów, światła hamowania
7 10А Rezerwa
8 15А Rezerwa
9 20А Rezerwa
10 15A Pompa paliwa
11 15A Elektroniczna jednostka sterująca silnika – ECU3
12 15A Sygnały dźwiękowe
13 10A Pompa paliwa
14 10A Elektroniczna jednostka sterująca silnika
15 Cewki zapłonowe 20A
16 10A Rozrusznik, układ zmiennych faz rozrządu – ECU9
17 20A Elektroniczna jednostka sterująca silnika – ECU1
18 10A Czujniki tlenu, układ zmiany długości kanałów rury dolotowej, zawór odpowietrzający kanister – ECU8
19 15F Podgrzewana przednia szyba
20 15A Światła hamowania, wspomaganie ruszania pod górę
21 20A Elektroniczna jednostka sterująca silnika
22 40A Elektroniczna jednostka sterująca automatycznej skrzyni biegów
23 40A Bezpieczniki nr 10-18
24 50A Skrzynka bezpieczników w przedziale pasażerskim
25 50A Wentylator nagrzewnicy elektrycznej
26 10A Klimatyzacja
27 10A Czujnik deszczu
28 40A Ogrzewana tylna szyba
29 40A Wyłącznik zapłonu, skrzynka bezpieczników w przedziale pasażerskim
30 40A Elektroniczna jednostka sterująca automatycznej skrzyni biegów
31 30A Elektryczny hamulec postojowy
32 30A Elektryczny hamulec postojowy
33 40A Elektrowentylator chłodnicy
Zobacz także:  Kia Sorento III (2018-2019) - schematy bezpieczników i przekaźników



Przekaźniki

R1 Przekaźnik wentylatora chłodnicy (niska prędkość)
R2 Przekaźnik wentylatora chłodnicy (wysoka prędkość)
R3 Przekaźnik ostrzegawczy hamulca awaryjnego
R4 Przekaźnik wentylatora nagrzewnicy elektrycznej
R5 Przekaźnik podgrzewanej tylnej szyby
R6 Przekaźnik układu zapłonowego
R7 Przekaźnik wycieraczek
R8 Przekaźnik układu zapłonowego
R9 Przekaźnik rozrusznika
R10 Przekaźnik wyłącznika zapłonu
R11 Przekaźnik dodatkowej grzałki
R12 Przekaźnik wspomagania ruszania pod górę

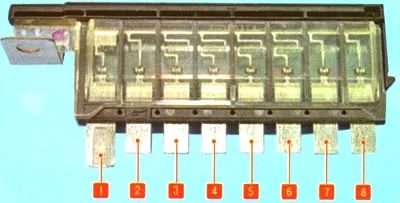

Skrzynka bezpieczników zasilania

Znajduje się wewnątrz głównej skrzynki

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

Opis

  1. 80A Elektryczne wspomaganie kierownicy
  2. 60A Blok montażowy w przedziale pasażerskim, lewy reflektor, światła zakrętowe, światła do jazdy dziennej
  3. 40A Hamulce przeciwblokujące ABS, ESC
  4. 40A Układ przeciwblokujący ABS, ESC, złącze diagnostyczne
  5. 40A Wyłącznik zapłonu, rozrusznik
  6. 40A Nie używany
  7. 60A Dodatkowa grzałka
  8. 50A Blok montażowy w przedziale pasażerskim, blok prawego reflektora, światła przeciwmgielne, światła tylne

Dodatkowa skrzynka

Instalowana głównie w silnikach Diesla.

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

  • A: PTC (benzyna) / przekaźnik podgrzewacza paliwa (olej napędowy)
  • B: Przekaźnik świec żarowych
  • C: przekaźnik PTK3
  • D: przekaźnik PTK2
  • E: Przekaźnik PTC1

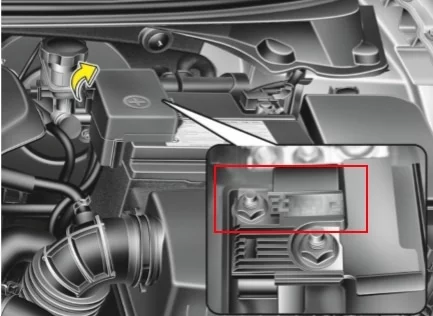

Główny bezpiecznik

Główny bezpiecznik wielofunkcyjny znajduje się na dodatnim biegunie akumulatora.

Kia Cee’d JD (2013-2018) - schematy bezpieczników i przekaźników

W pobliżu mogą znajdować się dodatkowe bezpieczniki mocy wykonane w postaci wkładek topikowych dużej mocy.
