W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V V z lat: 2018, 2019.

Honda CR-V V to piąta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 2017 roku i kontynuuje tradycję jako wszechstronny i praktyczny samochód dla rodzin i aktywnych kierowców.

Honda CR-V V wyróżnia się nowoczesnym i dynamicznym designem, z agresywnie stylizowaną atrapą chłodnicy, smukłymi reflektorami i wyrazistymi liniami nadwozia. Samochód oferuje przestronne wnętrze, z dużą ilością miejsca dla pięciu pasażerów oraz możliwość elastycznego konfigurowania siedzeń i bagażnika.

Pod względem napędu, Honda CR-V V oferuje różne opcje silnikowe, w tym benzynowe jednostki napędowe, które zapewniają odpowiednią moc i oszczędność paliwa. Samochód jest dostępny zarówno z napędem na przednie koła, jak i z napędem na cztery koła, co daje możliwość wyboru odpowiedniego układu napędowego w zależności od preferencji i warunków drogowych.

Honda CR-V V została wyposażona w zaawansowane systemy bezpieczeństwa i asystencji kierowcy, takie jak systemy utrzymania pasa ruchu, monitorowania martwego pola, adaptacyjnego tempomatu i awaryjnego hamowania. Dodatkowo, samochód oferuje liczne poduszki powietrzne i konstrukcję karoserii, która zapewnia wysoki poziom ochrony pasażerów w przypadku kolizji.

Wnętrze Honda CR-V V jest nowoczesne i ergonomiczne, zapewniając wygodę i intuicyjne obsługiwanie różnych funkcji. Samochód jest wyposażony w systemy multimedialne, takie jak system audio, nawigacja satelitarna i łączność Bluetooth, umożliwiające cieszenie się rozrywką i komunikacją w trakcie podróży.

Podsumowując, Honda CR-V V to wszechstronny i funkcjonalny samochód, który oferuje przestronność, niezawodność i zaawansowane technologie. Jest to popularny wybór w segmencie SUV-ów, dzięki swojemu atrakcyjnemu designowi, komfortowemu wnętrzu i doskonałej dynamice jazdy. Bezpieczeństwo i zaawansowane funkcje sprawiają, że Honda CR-V V jest idealnym towarzyszem zarówno w codziennych dojazdach, jak i dłuższych podróżach.

Zobacz także:  Honda Passport I (1993-1997) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

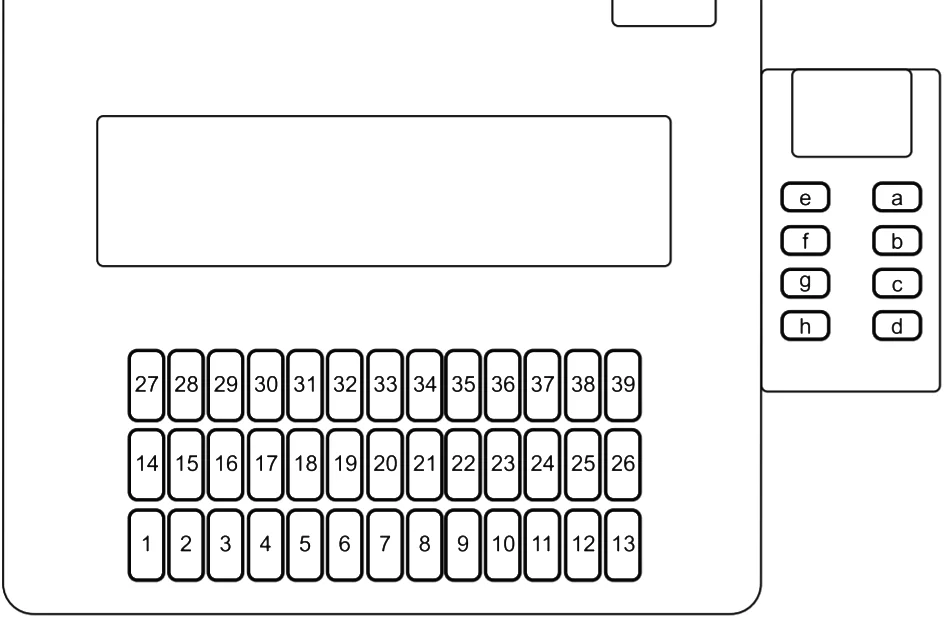

Przedział pasażerski

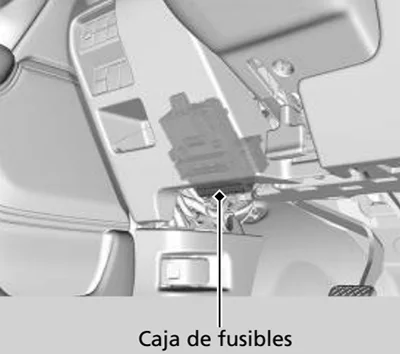

Znajduje się pod deską rozdzielczą.

Honda CR-V V (2018-2019) - schematy bezpieczników i przekaźników

Honda CR-V V (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akcesorium 10 A
2 Blokada klawiszy 5 A
3 Opcja 3 10 A
4 Opcja 2 (z inteligentnym systemem wejściowym) 5 A
4 Transmisja (bez inteligentnego systemu wejściowego) (10 A)
5 Opcja 10 A
6 Wskaźnik SRS 10 A
7 Licznik 10 A
8 Pompa paliwowa 15 A
9 Klimatyzacja 10 A
10 Gniazdo zasilania akcesoriów (konsola środkowa) (20A)
11 Kontrola silnika 5 A
12 Zamek drzwi bocznych pasażera 10 A
13 Odblokowanie drzwi po stronie kierowcy 10 A
14 Tylne okno zasilania po stronie kierowcy 20 A
15 Szyba po stronie pasażera z przodu 20 A
16 Zamek od drzwi 20 A
17 Skrzynia biegów (z inteligentnym systemem wprowadzania) (10 A)
17 Opcja 2 (bez inteligentnego systemu wejściowego) 5 A
18 Podparcie lędźwi kierowcy (opcja) (10 A)
19 Szyberdach (opcja) (20A)
20 Rozrusznik 10 A
21 ACG 10 A
22 Światła do jazdy dziennej 10 A
23 Ogrzewanie kierownicy (opcja) (10 A)
24 Opcja 5 A
25 Zamek drzwi kierowcy (10 A)
26 Odblokowanie drzwi bocznych pasażera 10 A
27 Tylne okno elektryczne po stronie pasażera 20 A
28 Okno zasilania kierowcy 20 A
29 Gniazdo zasilania akcesoriów przednich 20 A
30 Smart Entry 10 A
30 STS (bez inteligentnego systemu wejściowego) 5 A
31 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
32 Podgrzewanie siedzeń przednich (opcja) (20A)
33 Fotel kierowcy kierowcy (opcja) (20A)
34 ABS/VSA 10 A
35 SRS 10 A
36 Opcja HAC (opcja) 20 A
37 Przyczepa (opcja) 15 A
38 Zamek po stronie kierowcy 10 A
39 Odblokowanie drzwi kierowcy (10 A)
a Zamykacz tylnej klapy (opcja) (20A)
b Elektrycznie przesuwany fotel pasażera (opcja) (20A)
c Elektrycznie rozkładany fotel pasażera (opcja) (20A)
d Silnik zacieniania panoramicznego dachu (20A)
e Dmuchawa tylna (20A)
f EPT L (20A)
g EPT R (20A)
h Gniazdo zasilania akcesoriów (przestrzeń ładunkowa) (20A)

Modele z automatycznym zatrzymaniem biegu jałowego

Zobacz także:  Honda Fit i Jazz IV (2015-2016) - schematy bezpieczników i przekaźników

Znajduje się pod deską rozdzielczą.

Honda CR-V V (2018-2019) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5A VST ACC1
2 15A REZERWA GŁÓWNA 2
3 7,5A EOP
4 5A VSA
5 7,5A VSA1
6 5A Licznik VST
7 7,5A VSA2

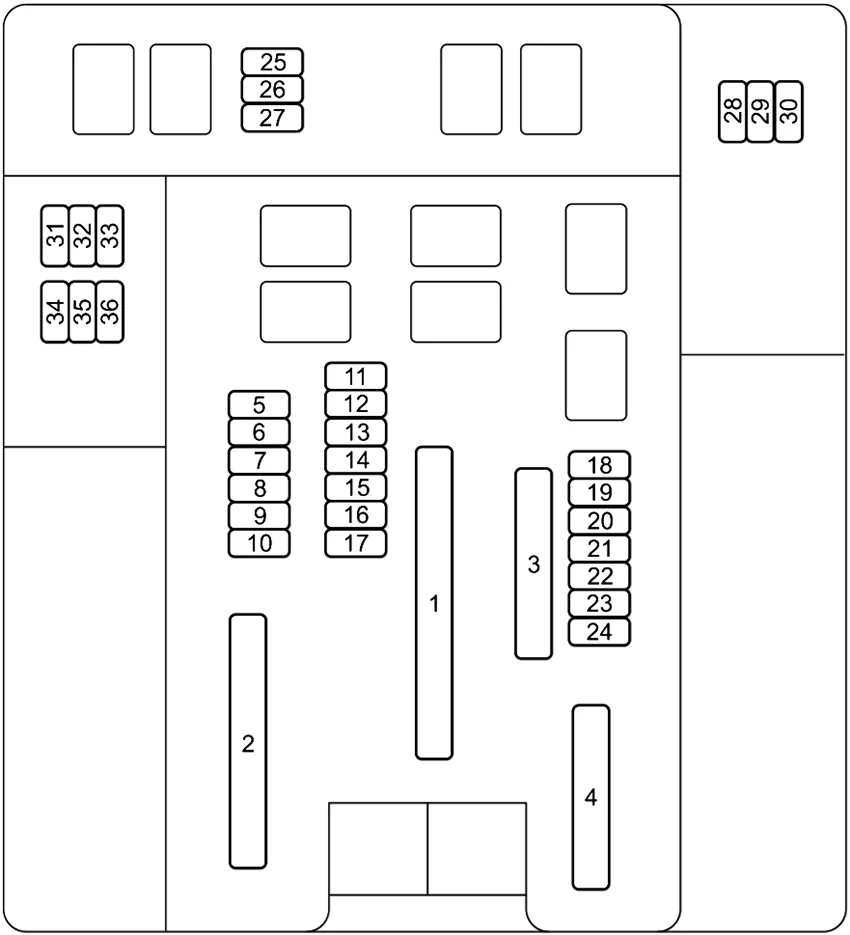

Komora silnika

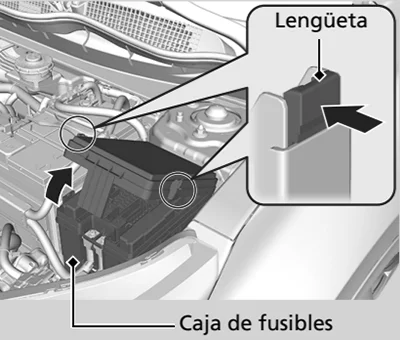

Znajduje się w pobliżu zbiornika płynu hamulcowego.

Honda CR-V V (2018-2019) - schematy bezpieczników i przekaźników

Honda CR-V V (2018-2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wzmacniacz audio (opcja) (30A)
1 Nieużywane (modele kanadyjskie bez fotela elektrycznego). (bez inteligentnego systemu wejściowego)
1 Elektryczny wzmacniacz hamulca 40 A
1 Główny silnik wentylatora 30 A
1 Moduł przekaźnikowy 1 30 A
1 IG Main 2 (z inteligentnym systemem wejściowym) 30 A
1 Nieużywany (bez inteligentnego systemu wejściowego)
1 Moduł przekaźnikowy 2 30 A
1 Akumulator 125 A
2 EPS 70 A
2 IG Main 1
(30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))
30 A / 50 A
2 Opcja skrzynki bezpieczników 40 A
2 Skrzynka bezpieczników 1 60 A
2 Silnik wycieraczki przedniej 30 A
2 Silnik wentylatora pomocniczego 30 A
3 Tylny odszraniacz szyby 40 A
3 Rozrusznik 30 A
3 Skrzynka bezpieczników 2 40 A
3 Silnik ABS/VSA 40 A
3 ABS/VSA FSR 40 A
3 Silnik dmuchawy 40 A
4 Blok opcji 1 (opcja) (40A)
4 Nieużywane (modele kanadyjskie bez fotela elektrycznego ). (bez inteligentnego systemu wejściowego)
4 Blok opcji 2 (opcja) (40A)
4 Nieużywany (bez inteligentnego systemu wejściowego)
4 Elektryczna klapa tylna (opcja) (40A)
4 Nieużywane (modele kanadyjskie bez fotela elektrycznego ). (bez inteligentnego systemu wejściowego)
5 VB ACT (z inteligentnym systemem wejściowym) 7,5 A
5 Nieużywany (bez inteligentnego systemu wejściowego)
6 Spryskiwacze 15 A
7 Główny FI 15 A
8 FI Sub (z inteligentnym systemem wprowadzania) / DBW (bez inteligentnego systemu wprowadzania) 15 A
9 Światła stopu 10 A
10 Wtryskiwacz 20 A
11 LAF 7,5 A
12 FI ECU (z inteligentnym systemem wprowadzania) 10 A
12 Nieużywany (bez inteligentnego systemu wejściowego)
13 Odmrażacz przedniej wycieraczki (modele kanadyjskie) 15 A
13 Nieużywane (modele amerykańskie)
14 Światła awaryjne 10 A
15 Cewka IG 15 A
16 Skrzynia biegów (z inteligentnym systemem wprowadzania) 15 A
16 Nieużywany (bez inteligentnego systemu wejściowego)
17 Nieużywany
18 Kopia zapasowa 10 A
19 Audio 15 A
20 E-DPS (opcja) (20A)
21 Podgrzewacz tylnych siedzeń (modele kanadyjskie z podgrzewaczem tylnych siedzeń ) (20A)
21 Nieużywany (modele bez podgrzewacza tylnego siedzenia)
22 Przednie światła przeciwmgielne (opcja) (modele amerykańskie i kanadyjskie z elektrycznym siedzeniem) (15A)
22 Dolna kratka żaluzji (modele kanadyjskie bez fotela elektrycznego ) 15 A
23 Sprężarka klimatyzacji / górna kratka żaluzji 10 A
24 Klakson 10 A
25 Wentylator chłodzący 7,5 A
26 Nieużywany
27 Nieużywany
28 Nieużywany (z inteligentnym systemem wprowadzania)
28 Przełącznik magnetyczny ST (bez inteligentnego systemu wejściowego) (7,5 A)
29 Nieużywany
30 Nieużywany
