Honda e (2020-2023) – schematy bezpieczników i przekaźników

Rocznik 2020-2023
Zaktualizowano 24.05.2023
Honda e (2020-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy e z lat: 2020, 2021, 2022, 2023.

Honda e to kompaktowy samochód elektryczny produkowany przez japońską firmę Honda. Został wprowadzony na rynek w 2020 roku jako pojazd w pełni elektryczny, przeznaczony głównie do jazdy miejskiej.

Honda e wyróżnia się innowacyjnym designem i nowoczesnym podejściem do elektrycznej mobilności. Posiada kompaktowe rozmiary, zaokrąglone kształty i minimalistyczną stylistykę, która przyciąga uwagę. Charakteryzuje się gładkimi liniami, krótkimi zwisami i opływową sylwetką.

Wnętrze Honda e zostało zaprojektowane z myślą o funkcjonalności i nowoczesnym wyglądzie. Kabina oferuje przestronność, a zarazem minimalistyczną i elegancką stylizację. Wyposażona jest w dwie duże, panoramiczne konsolki z wyświetlaczami, które służą zarówno do wyświetlania informacji na temat samochodu, jak i jako interfejs komunikacji i sterowania. Dodatkowo, zastosowano wysokiej jakości materiały i nowoczesne technologie, aby zapewnić komfort i wygodę jazdy.

Honda e jest zasilana silnikiem elektrycznym, który zapewnia cichą i bezemisyjną jazdę. Samochód oferuje również dobrą dynamikę, dzięki momentowi obrotowemu dostępnemu od razu po wciśnięciu pedału gazu. Zasięg samochodu po jednym ładowaniu jest wystarczający do pokonania codziennych tras miejskich.

W zakresie technologii, Honda e wyposażona jest w wiele funkcji, takich jak systemy multimedialne, nawigacja, systemy bezpieczeństwa i asystentów kierowcy. Ponadto, samochód jest również przygotowany do ładowania na różne sposoby, w tym ładowania szybkiego.

Podsumowując, Honda e to innowacyjny samochód elektryczny, który oferuje nowoczesny design, zaawansowane technologie i komfortową jazdę miejską. Jest to odpowiedź Hondy na rosnące zapotrzebowanie na samochody elektryczne, które są przyjazne dla środowiska i idealnie nadają się do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników wewnątrz pokrywy silnika

Skrzynka bezpieczników A

Honda e (2020-2023) - schematy bezpieczników i przekaźników
Umiejscowiona obok akumulatora 12 V.
Nacisnąć zatrzaski, aby otworzyć skrzynkę.

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 DODATKOWA SKRZYNKA BEZPIECZNIKÓW 40 A
1 ESB 40 A
1 ABS/VSA FSR 40 A
1 MODUŁ PRZEKAŹNIKÓW 1 30 A
1 IG MAIN 2 30 A
1 IG GŁÓWNY 30 A
1 BEZPIECZNIK GŁÓWNY 150 A
2 EPS 70 A
2 GŁÓWNA SKRZYNKA BEZPIECZNIKÓW 2 50 A
2 SILNIK ABS/VSA 40 A
2 WENTYLATOR CHŁODZĄCY 60 A
2 SKRZYNKA BEZPIECZNIKÓW WYPOSAŻENIA OPCJONALNEGO 2 50 A
2 MODUŁ PRZEKAŹNIKÓW 2 30 A
3 R/BOX MAIN 1 40 A
3 PRZEDNI PRAWY UKŁAD ODSZRANIANIA* 30 A
3 SKRZYNKA BEZPIECZNIKÓW WYPOSAŻENIA OPCJONALNEGO 1 40 A
3 GŁÓWNA SKRZYNKA BEZPIECZNIKÓW 1 40 A
3 SILNIK DMUCHAWY 40 A
4 SZYBY STEROWANE ELEKTRYCZNIE, GŁ. 1 60 A
4 SZYBY STEROWANE ELEKTRYCZNIE, GŁ. 2 30 A
4 ODSZRANIANIE TYLNE 5 A
4 PRZEDNI LEWY UKŁAD ODSZRANIANIA* 30 A
5 STEROWANIE WENTYLATOREM CHŁODZĄCYM 5 A
6 WYCIERACZKI 30 A
7 ŚWIATŁA STOP 10 A
8 IGA 10 A
9 IGB 10 A
10 PODTRZYMANIE P/P 10 A
11 ELEKTRYCZNA POMPA WODNA DT 2 10 A
12 – –
13 STEROWANIE LEWEGO REFLEKTORA 10 A
14 STEROWANIE PRAWEGO REFLEKTORA 10 A
15 ELEKTRYCZNA POMPA WODNA DT 15 A
16 CZUJNIK AKUMULATORA 7,5 A
17 MODUŁ ECU IGMG 7,5 A
18 PODTRZYMANIE 10 A
19 AUDIO 15 A
20 SPRYSKIWACZ 15 A
21 ES VLV1 7,5 A
22 ES VLV2 7,5 A
23 SYGNAŁ DŹWIĘKOWY (KLAKSON) 10 A
24 ELEKTRYCZNY PODGRZEWACZ PŁYNU CHŁODZĄCEGO ES 10 A
25 ELEKTRYCZNA POMPA PŁYNU CHŁODZĄCEGO ES 10 A
26 PRZEDNIE ŚWIATŁA PRZECIWMGIELNE 15 A
27 SIŁOWNIK KLAPKI GNIAZDA ŁADOWANIA 10 A

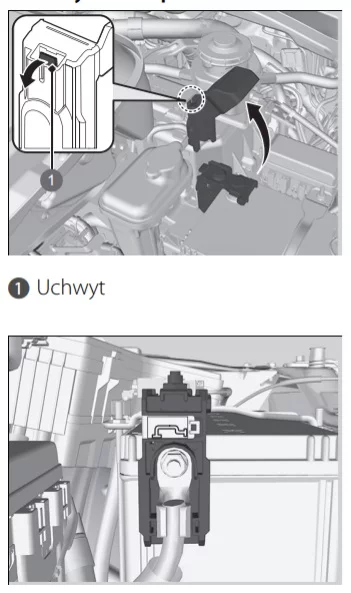

Skrzynka bezpieczników B

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
– BEZPIECZNIK AKUMULATORA 175 A

Skrzynka bezpieczników w kabinie po stronie kierowcy

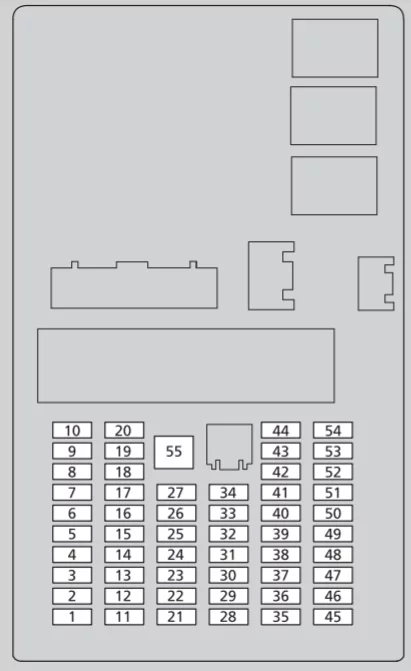

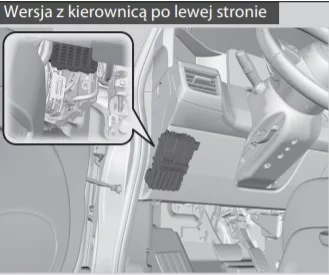

Skrzynka bezpieczników A
Zlokalizowana za zestawem wskaźników

Kierownica po lewej stronie

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 – –
2 ODBLOKOWANIE LEWYCH DRZWI 10 A
3 ODBLOKOWANIE PRAWYCH
DRZWI		 10 A
4 ACC (gniazdo akcesoriów) 10 A
5 – –
6 SRS 10 A
7 – –
8 MODUŁ ECU P-ACT 7,5 A
9 DOSTĘP BEZKLUCZYKOWY 10 A
10 TYLNE PRZECIWMGIELNE 10 A
11 ZABLOKOWANIE LEWYCH DRZWI 10 A
12 – –
13 ZABLOKOWANIE PRAWYCH
DRZWI		 10 A
14 OPCJA 10 A
15 ŚWIATŁA DO JAZDY DZIENNEJ 5 A
16 – –
17 MONITOR PANORAMICZNY 10 A
18 ŚWIATŁA AWARYJNE 10 A
19 SYSTEM KAMERY ZAMIAST LUSTERKA CENTRALNEGO 7,5 A
20 SYSTEM SZYBKIEGO ŁADOWANIA 10 A
21 – –
22 – –
23 COMBO 10 A
24 IMG 10 A
25 WYBIERAK BIEGÓW 7,5 A
26 SYSTEM BOCZNYCH KAMER ZAMIAST LUSTERKA LEWEGO 10 A
27 SYSTEM BOCZNYCH KAMER ZAMIAST LUSTERKA PRAWEGO 10 A
28 ABS/VSA 7,5 A
29 ZASILANIE ELEKTRYCZNE 7,5 A
30 – –
31 TYLNA ŁADOWARKA USB 10 A
32 OPCJA 10 A
33 – –
34 OGRZEWANIE PRZEDNICH FOTELI 20 A
35 ACG 10 A
36 WSKAŹNIKI 10 A
37 OPCJA 10 A
38 – –
39 – –
40 PODGRZEWANA KIEROWNICA* 10 A
41 IGC 10 A
42 – –
43 AUDIO DODATK. 7,5 A
44 WZM. PREMIUM* 20 A
45 WYCIERACZKA TYLNEJ SZYBY 10 A
46 SRS 10 A
47 – –
48 GŁÓWNA KLIMATYZACJA 10 A
49 ZAMEK DRZWI 20 A
50 PRZEDNIE GNIAZDO ZASILANIA AKCESORIÓW 20 A
51 – –
52 ELEKTRYCZNA POMPA WODY A/C 10 A
53 SUPER LOCK* 20 A
54 WYSUWANA ZEWNĘTRZNA KLAMKA DRZWI 15 A
55 – –

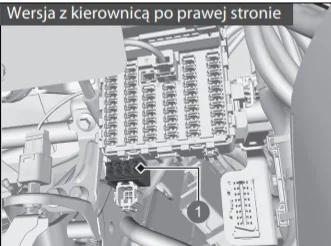

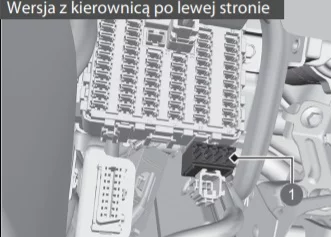

Skrzynka bezpieczników B
Znajduje się pod skrzynką bezpieczników A.

Kierownica po lewej stronie

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 LEWA TYLNA SZYBA STEROWANA ELEKTRYCZNIE 30 A
2 ELEKTRYCZNIE STEROWANA SZYBA W DRZWIACH PASAŻERA 30 A
3 PRAWA TYLNA SZYBA STEROWANA ELEKTRYCZNIE 30 A
4 ELEKTRYCZNIE STEROWANA SZYBA W DRZWIACH KIEROWCY 30 A

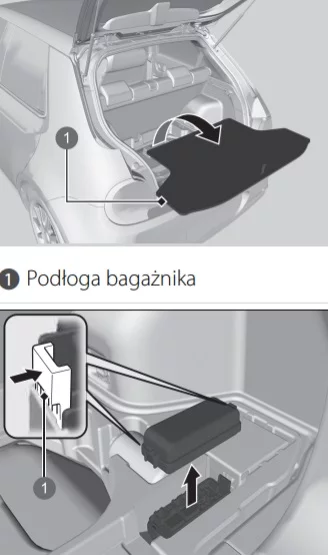

Tylna skrzynka bezpieczników

Znajduje się pod podłogą bagażnika.

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Wymontować pokrywę podłogi z bagażnika.
Nacisnąć zatrzaski, aby otworzyć skrzynkę.

Honda e (2020-2023) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EOP 20 A
2 P-ACT 30 A
3 – –
4 – –
5 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
