W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V V z lat: 2017.

Honda CR-V V to piąta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 2017 roku i przyniósł wiele ulepszeń w porównaniu do poprzednika.

Honda CR-V V wyróżnia się nowoczesnym i dynamicznym designem, z charakterystycznym przednim pasem z agresywnie stylizowanymi reflektorami LED i imponującą atrapą chłodnicy. Samochód oferuje przestronne wnętrze z wysokiej jakości materiałami wykończeniowymi, wygodnymi siedzeniami i zaawansowanymi opcjami regulacji.

Pod względem napędu, Honda CR-V V jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami, które zapewniają moc i oszczędność paliwa. Samochód może być wyposażony w napęd na przednie koła lub na cztery koła, co zapewnia lepszą trakcję i stabilność w różnych warunkach drogowych.

Honda CR-V V została wyposażona w zaawansowane systemy bezpieczeństwa i asysty kierowcy, takie jak system automatycznego hamowania w przypadku kolizji, system utrzymania pasa ruchu, system monitorowania martwego pola, system rozpoznawania znaków drogowych i wiele innych. Dodatkowo, samochód oferuje duży ekran dotykowy z systemem multimedialnym, który obsługuje funkcje nawigacji, komunikacji i rozrywki.

Wnętrze Honda CR-V V zapewnia komfortową przestrzeń dla pasażerów oraz elastyczne opcje konfiguracji siedzeń i bagażnika. Samochód oferuje również wiele praktycznych rozwiązań, takich jak składane tylne fotele, schowki i udogodnienia dla podróżujących.

Podsumowując, Honda CR-V V to nowoczesny i wszechstronny SUV, który łączy komfort, funkcjonalność i zaawansowane technologie. Samochód ten jest popularny wśród rodzin, osób aktywnych oraz tych, którzy cenią sobie wysoką jakość wykonania i niezawodność.

Zobacz także:  Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

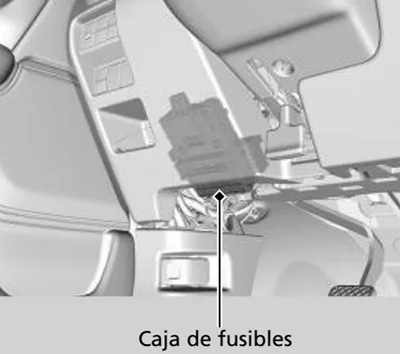

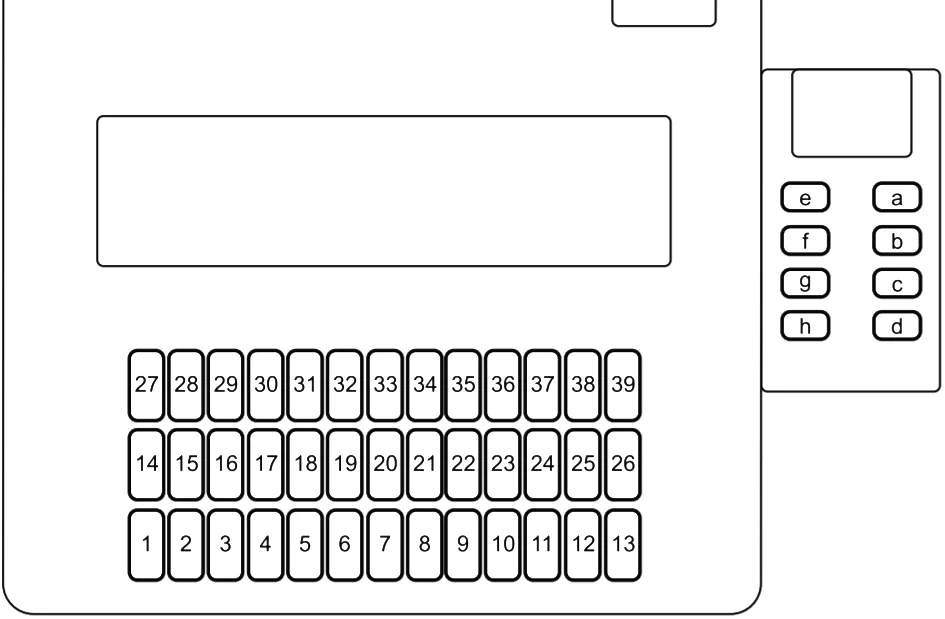

Przedział pasażerski

Znajduje się pod deską rozdzielczą.

Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akcesorium 10 A
2 Blokada klawiszy 5 A
3 Opcja 10 A
4 Opcja (z inteligentnym systemem wejściowym) 5 A
4 Skrzynia biegów (bez inteligentnego systemu wejściowego) (1,5 l) (10 A)
5 Opcja 10 A
6 Wskaźnik SRS 10 A
7 Licznik 10 A
8 Pompa paliwowa 15 A
9 Klimatyzacja 10 A
10 Gniazdo zasilania akcesoriów (konsola środkowa) (20A)
11 Sterowanie silnikiem 3 5 A
12 Zamek drzwi bocznych pasażera 10 A
13 Odblokowanie drzwi po stronie kierowcy 10 A
14 Tylne okno zasilania po stronie kierowcy 20 A
15 Szyba po stronie pasażera z przodu 20 A
16 Zamek od drzwi 20 A
17 Skrzynia biegów (z inteligentnym systemem wprowadzania) (1,5 l) (10 A)
17 Opcja (bez inteligentnego systemu wejściowego) 5 A
18 Podparcie lędźwi kierowcy (opcja) (10 A)
19 Szyberdach (opcja) (20A)
20 Rozrusznik 10 A
21 ACG 10 A
22 Światła do jazdy dziennej 10 A
23 Ogrzewanie kierownicy (modele kanadyjskie z ogrzewaniem kierownicy) ; Czujnik mocy tylnej klapy w trybie głośnomówiącym (opcja) (10 A)
24 Opcja 5 A
25 Zamek drzwi kierowcy (10 A)
26 Odblokowanie drzwi bocznych pasażera 10 A
27 Tylne okno elektryczne po stronie pasażera 20 A
28 Okno zasilania kierowcy 20 A
29 Gniazdo zasilania akcesoriów przednich 20 A
30 Smart Entry (modele kanadyjskie z ogrzewaniem kierownicy) 10 A
30 STS (bez smart systemu wejściowego) 5 A
31 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
32 Podgrzewanie siedzeń przednich (opcja) (20A)
33 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
34 ABS/VSA 10 A
35 SRS 10 A
36 Opcja HAC (opcja) 20 A
37 Przyczepa (opcja) 15 A
38 Zamek po stronie kierowcy 10 A
39 Odblokowanie drzwi kierowcy (10 A)
a Zamykacz tylnej klapy (opcja) (20A)
b Elektrycznie przesuwany fotel pasażera (opcja) (20A)
c Elektrycznie rozkładany fotel pasażera (opcja) (20A)
d Silnik Panorama Shade (modele kanadyjskie z panoramicznym dachem) (20A)
e Dmuchawa tylna (20A)
f EPT L (20A)
g EPT R (20A)
h Gniazdo zasilania akcesoriów (przestrzeń ładunkowa) (modele kanadyjskie) (20A)

Modele z automatycznym zatrzymaniem biegu jałowego

Zobacz także:  Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Znajduje się pod deską rozdzielczą.

Honda CR-V V (2017) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5A VST ACC1
2 15A REZERWA GŁÓWNA 2
3 7,5A EOP
4 5A VSA
5 7,5A VSA1
6 5A Licznik VST
7 7,5A VSA2

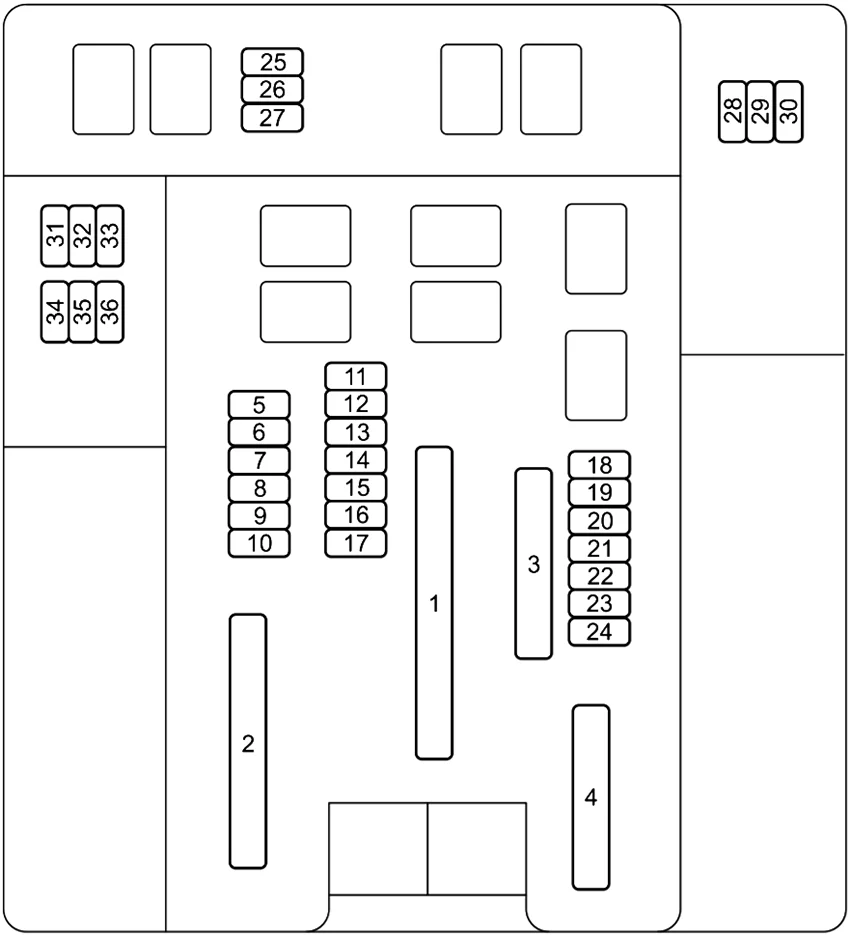

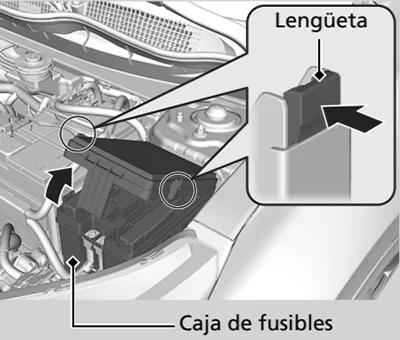

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.

Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wzmacniacz audio (opcja) (30A)
1 Elektryczny wzmacniacz hamulca 40 A
1 Główny silnik wentylatora 30 A
1 Moduł przekaźnikowy 1 30 A
1 IG Main 2 (z inteligentnym systemem wejściowym) 30 A
1 Moduł przekaźnikowy 2 30 A
1 Bateria 125 A
2 EPS 70 A
2 IG Main 1
(30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))
30 A / 50 A
2 Opcja skrzynki bezpieczników (40A)
2 Skrzynka bezpiecznikowa 60 A
2 Silnik wycieraczki przedniej 30 A
2 Silnik wentylatora pomocniczego 30 A
3 Tylny odszraniacz szyby 40 A
3 Rozrusznik 30 A
3 Skrzynka bezpiecznikowa 40 A
3 Silnik ABS/VSA 40 A
3 ABS/VSA FSR 40 A
3 Silnik dmuchawy 40 A
4 Blok opcji 1 (optoin) (40A)
4 Blok opcji 2 (optoin) (40A)
4
4 Zasilanie tylnej klapy bagażnika (opcja) (40A)
5 AKT VB (1,5 l) (7,5 A)
6 Spryskiwacze 15 A
7 Główny FI 15 A
8 FI Sub (1,5 l) / DBW (2,4 l) 15 A
9 Światła stopu 10 A
10 Wtryskiwacz 20 A
11 LAF 7,5 A
12 FI ECU (1,5L) 10 A
12 – (2,4L)
13 Odmrażacz przedniej wycieraczki (opcja) (15A)
14 Światła awaryjne 10 A
15 Cewka IG 15 A
16 Skrzynia biegów (1,5L) (15A)
16 – (2,4L)
17
18 Kopia zapasowa 10 A
19 Audio 15 A
20 AWD (opcja) (20A)
21 Ogrzewanie tylnych siedzeń (modele kanadyjskie z tylnym siedzeniem) ) (20A)
21 – (bez ogrzewania tylnego siedzenia)
22 Przednie światła przeciwmgielne (modele ze światłami przeciwmgielnymi) / Dolna kratka żaluzji (15A)
23 Sprężarka klimatyzacji / górna kratka żaluzji 10 A
24 Klakson 10 A
25 Wentylator chłodzący 7,5 A
26
27
28 Przełącznik magnetyczny ST (bez inteligentnego systemu wejściowego) (7,5 A)
29
30
