Honda Odyssey RL3 i RL4 (2005-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey RL3 i RL4 z lat: 2005, 2006, 2007, 2008, 2009, 2010. Honda Odyssey RL3 i RL4 to kolejne generacje minivana Honda Odyssey produkowane w latach 2003-2008 (RL3) i 2008-2017 (RL4). Oba modele są znane z przestronnego wnętrza, wysokiego poziomu komfortu i […]

05/24/2023
Czas czytania: 8 minut
Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey RL3 i RL4 z lat: 2005, 2006, 2007, 2008, 2009, 2010.

Honda Odyssey RL3 i RL4 to kolejne generacje minivana Honda Odyssey produkowane w latach 2003-2008 (RL3) i 2008-2017 (RL4). Oba modele są znane z przestronnego wnętrza, wysokiego poziomu komfortu i zaawansowanych funkcji dla pasażerów.

Honda Odyssey RL3 (2003-2008) posiadała charakterystyczny design z agresywnie stylizowanymi reflektorami przednimi i wyraźnymi liniami nadwozia. Wnętrze oferuje miejsca dla 7 lub 8 pasażerów, w zależności od konfiguracji. Minivan był dostępny z różnymi opcjami i wyposażeniem, takimi jak skórzane tapicerki, system audio, nawigacja, elektrycznie sterowane drzwi boczne, a także systemy bezpieczeństwa.

Honda Odyssey RL4 (2008-2017) przyniosła pewne zmiany w designie i technologii. Odznacza się bardziej zaokrąglonymi kształtami nadwozia oraz bardziej nowoczesnym wyglądem. Wnętrze oferuje jeszcze większą przestronność i komfort, a także nowe funkcje i technologie, takie jak system multimedialny z ekranem dotykowym, system klimatyzacji wielostrefowej, system bezpieczeństwa i asystentów kierowcy.

Oba modele Honda Odyssey RL3 i RL4 oferują różne opcje napędu, w tym silniki benzynowe o różnych pojemnościach i mocach. Są wyposażone w automatyczną skrzynię biegów i napęd przekazywany jest na przednie lub wszystkie koła, w zależności od wersji.

Honda Odyssey RL3 i RL4 są doceniane za swoją niezawodność, wysoką jakość wykonania, praktyczność oraz bezpieczeństwo. Są popularnymi wyborami wśród rodzin, które poszukują przestronnego i wygodnego minivana, zapewniającego wygodę i bezpieczeństwo podczas podróży.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

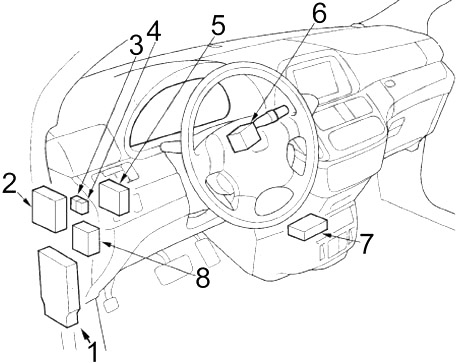

Przedział pasażerski

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników nr 1
  2. Jednostka sterująca czujnika parkowania/cofania
  3. Regulowany przekaźnik do przodu pedału
  4. Regulowany tylny przekaźnik pedału
  5. Automatyczna jednostka sterująca oświetleniem
  6. Kombinowana jednostka sterująca przełącznikiem
  7. Jednostka sterująca HandsFreeLink (2008-2010)
  8. Jednostka sterująca światłami do jazdy dziennej (2008-2010)

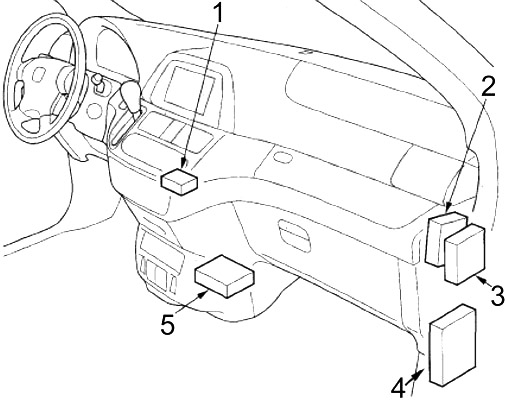

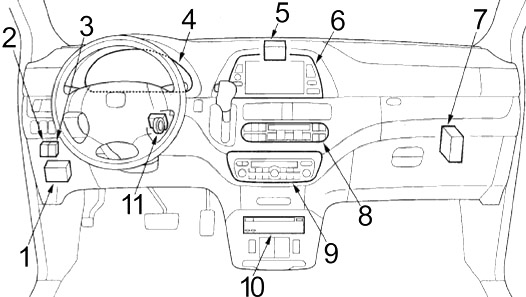

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

  1. 2008-2010 (USA): Jednostka Imoes
  2. Przekaźnik otwartego szyberdachu
  3. Przekaźnik zamykający szyberdach
  4. Moduł kontroli wskaźnika
  5. 2008-2010 (Ca): Jednostka Imoes
  6. Wyświetlacz nawigacyjny lub zespół audio
  7. Przednia jednostka sterująca klimatyzacją
  8. Panel sterowania klimatyzacją lub panel sterowania klimatyzacją
  9. Jednostka audio (system audio premium)
  10. Jednostka odtwarzacza DVD
  11. Jednostka sterująca immobilizera-odbiornik



Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

  1. Aktywna jednostka kontroli hałasu
  2. Wzmacniacz audio (system audio premium)
  3. Jednostka sterująca mocowania silnika
  4. Skrzynka bezpieczników nr 2
  5. Jednostka dodatkowego systemu przytrzymującego (SRS)

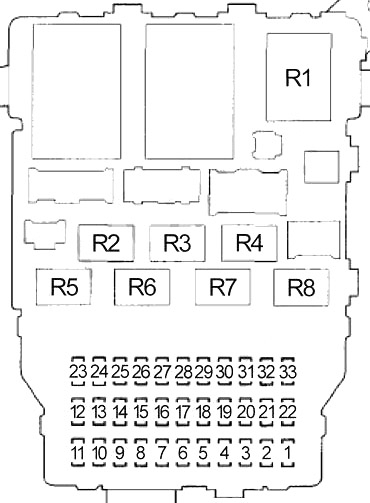

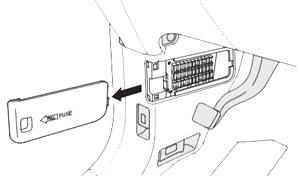

Skrzynka bezpieczników w przedziale pasażerskim 1

Znajduje się pod deską rozdzielczą po stronie kierowcy.

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 2008-2010: Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
2 15 Cewki zapłonowe, moduł sterujący układu napędowego – PCM (główny przekaźnik)
3 10 Przekaźnik świateł do jazdy dziennej, jednostka sterująca światłami do jazdy dziennej (2008-2010), zintegrowana jednostka sterująca Multiplex (MICU)
4 15 Czujniki stosunku powietrza do paliwa (A/F), wtórne podgrzewane czujniki tlenu (HO2S)
5 10 Jednostka audio, odbiornik XM, jednostka nawigacyjna (z nawigacją), odtwarzacz DVD (z tylnym systemem rozrywki)
6 7,5 Światło otoczenia, światło przestrzeni ładunkowej, światło grzecznościowe drzwi kierowcy, światło grzecznościowe drzwi przednich pasażera, światło lusterka kosmetycznego kierowcy, światło lusterka kosmetycznego z przodu pasażera, przednie indywidualne światło mapy, lewe tylne indywidualne światło mapy, prawe tylne indywidualne światło mapy. Lampka wewnętrznego przełącznika zasilania tylnej klapy
7 7,5 Jednostka sterująca przełącznikiem kombinowanym, jednostki sterujące multipleksem drzwi, moduł kontroli wskaźnika, jednostka sterująca immobilizera-odbiornik, wyświetlacz nawigacyjny (z nawigacją), jednostka nawigacyjna (z nawigacją), jednostka sterująca lewymi drzwiami przesuwnymi, jednostka sterująca prawych drzwi przesuwnych, zasilanie Jednostka sterująca tylnej klapy, jednostka sterująca fotelem elektrycznym , zintegrowana jednostka sterująca Multiplex (MICU), jednostka sterująca tylnym MICU, jednostka sterująca HandsFreeLink (2008-2010), jednostka Imoes (2008-2010), jednostka sterująca lusterek elektrycznych (2008-2010 — Touring)
8  –
9 10 2005-2007: Gniazdo zasilania akcesoriów kierowcy
15 2008-2010: Gniazdo zasilania akcesoriów kierowcy
10 7,5 Jednostka dodatkowego systemu przytrzymującego (SRS), jednostka czujnika masy pasażera, jednostka systemu wykrywania pozycji pasażerów (OPDS) (2005-2007), jednostka systemu wykrywania pasażerów (ODS) (2008-2010)
11 30 Silnik wycieraczek przedniej szyby
12 15 Przekaźnik gniazda zasilania tylnych akcesoriów, oświetlenie przestrzeni ładunkowej
13 20 Jednostka sterująca lewymi drzwiami przesuwnymi
14 20 Jednostka sterująca fotelem elektrycznym
15 20 Przekaźniki regulowane pedałami
16 20 Jednostka sterująca fotelem elektrycznym
17 20 Elektryczna jednostka sterująca tylnej klapy
18 15 Alternator, przełącznik położenia pedału hamulca, moduł elektrycznego czujnika obciążenia (ELD), zawór oczyszczania pochłaniacza par paliwa (EVAP), moduł sterujący modulatora VSA, moduł sterujący układu napędowego – PCM (VBSOL i IG1 ACC)
19 15 Pompa paliwa, jednostka sterująca immobilizera-odbiornik, moduł sterujący układu napędowego – PCM (IG1), jednostka Imoes (2008-2010)
20 10 Silnik spryskiwacza, przekaźnik silnika wycieraczki tylnej szyby, silnik wycieraczki tylnej szyby
21 7,5 Elektromagnes blokady zmiany biegów A/T, jednostka sterująca automatycznym oświetleniem, jednostka sterująca przełącznikiem kombinowanym, jednostka sterująca czujnika parkowania i cofania, moduł sterowania wskaźnikami, jednostka sterująca montażu silnika, przełącznik zasilania lusterek, moduł sterowania przekaźnikiem, jednostka sterująca zasilania fotela, zasilanie lewe Jednostka sterująca drzwiami przesuwnymi, jednostka sterująca prawymi drzwiami przesuwnymi, jednostka sterująca elektrycznie sterowanej tylnej klapy, jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS), zintegrowana jednostka sterująca Multiplex (MICU), tylny MICU, jednostka sterująca światłami do jazdy dziennej (2008-2009 USA), Elektryczny kompas (turystyka bez systemu nawigacyjnego), jednostka sterująca lusterkiem elektrycznym (2008-2009 Touring), jednostka sterująca czujnika parkowania i cofania (2008-2010)
22 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
23 7,5 Dioda wentylatora chłodnicy, moduł sterujący układu napędowego – PCM (LAF R)
24 20 Przełącznik lewego tylnego okna
25 20 Przełącznik prawego tylnego okna
26 20 Przełącznik szyby przedniego pasażera
27 20 Jednostka sterująca multipleksem drzwi, przełącznik przedniej szyby kierowcy
28 20 Przekaźnik otwierania/zamykania szyberdachu
29  –
30 10 Jednostka falownika AC, automatyczna jednostka sterująca oświetleniem, regulowany silnik pedałów, jednostka sterująca klimatyzacją, przekaźnik silnika dmuchawy, moduł sterowania zespołem napędowym – PCM (FAN L i ACC L), tylna jednostka sterująca klimatyzacją, siłowniki lusterek mocy, przekaźnik podgrzewania foteli, Panel sterowania przedniej klimatyzacji, tylny panel sterowania klimatyzacją, silnik sterujący recyrkulacją, automatyczne przyciemnianie lusterka wewnętrznego (z automatycznym przyciemnianiem lusterka wewnętrznego) (2007-2010), monitor wsteczny (2007-2010), siłowniki lusterek elektrycznych (2007-2010), bezpiecznik : nr 2
31 15 2008-2010: Moduł sterujący układu napędowego (PCM)
32 10 Aktywna jednostka kontroli hałasu, jednostka audio, wzmacniacz audio (z systemem nagłośnienia Premium), zespół gniazda pomocniczego (z systemem rozrywki z tyłu), gniazdo zasilania akcesoriów kierowcy, jednostka odtwarzacza DVD (z systemem rozrywki z tyłu), wyłącznik zapłonu, jednostka nawigacyjna, nawigacja Wyświetlacz, przekaźnik gniazda zasilania akcesoriów pasażera (2005-2007), zintegrowana jednostka sterująca multipleksu (MICU), przekaźnik gniazda zasilania akcesoriów kierowcy, jednostka sterująca HandsFreeLink (2008-2010)
33  –
Uchwyt bezpiecznika
7,5 2008-2010: Moduł sterujący układu napędowego (PCM), sygnał rozrusznika
Przekaźnik
R1 Kierunkowskazy i światła awaryjne
R2 Cewka zapłonowa
R3 PGM-FI Główna №1
R4 Gniazdo zasilania akcesoriów kierowcy
R5 PGM-FI Główny №2 (Pompa Paliwa)
R6 Zasilanie okna
R7 Podprzekaźnik PGM-FI
R8 Cięcie startowe



Zobacz także:  Honda e (2020-2023) - schematy bezpieczników i przekaźników

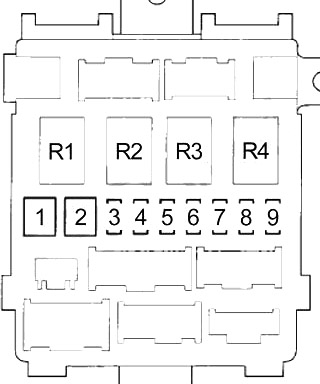

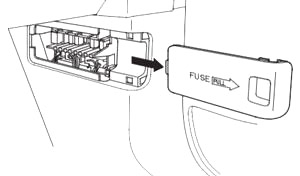

Skrzynka bezpieczników w przedziale pasażerskim nr 2

Znajduje się pod deską rozdzielczą po stronie pasażera. Aby otworzyć, pociągnij prawą krawędź pokrywy.

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Przekaźnik silnika dmuchawy tylnej
2  –
3 15 Przekaźnik sterujący siłownika przepustnicy
4 20 Siłownik zamka lewych drzwi przesuwnych, zintegrowana jednostka sterująca Multiplex (MICU)
5  –
6 15 Przełącznik ogrzewania siedzenia kierowcy, przełącznik ogrzewania siedzenia pasażera
7 7,5 Wyświetlacz nawigacyjny, urządzenie nawigacyjne, oświetlenie popielniczki, urządzenie audio, zdalny przełącznik radiowy, przełącznik kombinacji tempomatu, panel sterowania klimatyzacją, przełącznik elektrycznie przesuwanych drzwi, odtwarzacz DVD (z tylnym systemem rozrywki), tylny kontroler i ekran (z tylnym systemem rozrywki ), Oświetlenie schowka na rękawiczki, Przełącznik oświetlenia wnętrza kierowcy, Przełącznik kołka postojowego, Przełącznik VSA OFF, Przełącznik regulowanego pedału, Przełącznik czujnika parkowania/cofania, Przełącznik zasilania tylnej klapy, Przełącznik szyberdachu, Przełącznik ogrzewania siedzenia kierowcy, Przełącznik ogrzewania siedzenia pasażera, Ostrzeżenie o zagrożeniach Przełącznik, przełącznik sterowania głosowego HFL (2008-2010 Touring)
8 20 Jednostka sterująca prawymi drzwiami przesuwnymi
9 10 2005-2007: Gniazdo zasilania akcesoriów pasażera
Przekaźnik
R1 Kontrola mocowania silnika
R2 Elektroniczny system kontroli przepustnicy (ETCS)
R3 Podgrzewacz siedzeń
R4 2005-2007: Gniazdo zasilania akcesoriów pasażera
Zobacz także:  Honda Ridgeline (2006-2014) - schematy bezpieczników i przekaźników

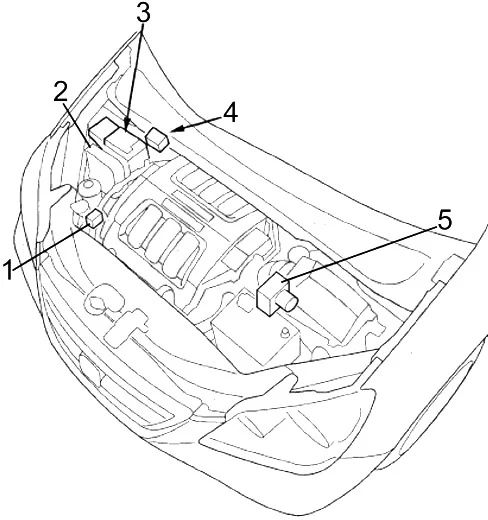

Komora silnika

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

  1. Skrzynka przekaźnikowa
  2. Moduł sterujący układu napędowego (PCM)
  3. Skrzynka bezpieczników №1
  4. Skrzynka bezpieczników №2
  5. Jednostka sterująca modulatora VSA

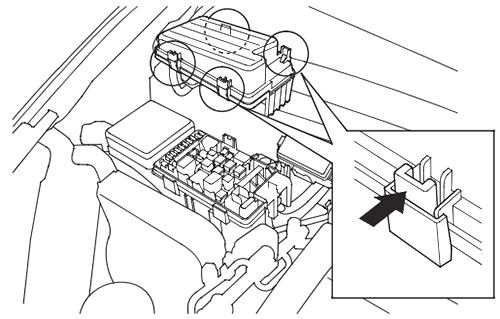

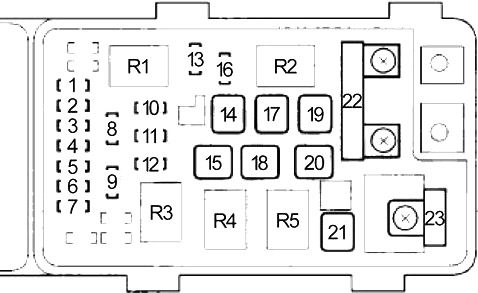

Skrzynka bezpieczników 1

Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera. Aby go otworzyć, naciśnij wypustki, jak pokazano.

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lewy reflektor (światła mijania)
2 30 Odmgławiacz tylnej szyby, blok sterowania
3 10 Lewy reflektor (światła drogowe)
4 15 Światło otoczenia, lewe przednie światło postojowe, prawe przednie światło postojowe, lewe światło tylne, lewe światło tablicy rejestracyjnej, prawe światło tylne, prawe światło tablicy rejestracyjnej, prawe wewnętrzne światło tylne, przełącznik pamięci pozycji kierowcy, światło przełącznika lusterka zasilania, tylny panel sterowania klimatyzacją, Złącze oświetlenia przyczepy, blok sterowania, moduł sterowania przekaźnika, bezpiecznik: № 7
5 10 Prawy reflektor (światła drogowe)
6 10 Prawy reflektor (światła mijania)
7 7,5 Światło cofania, blok sterowania
8 15 Złącze łącza danych (DLC), moduł sterowania układem napędowym (PCM), główny przekaźnik PGM-FI nr 1, główny przekaźnik PGM-FI nr 2, czujnik położenia wałka rozrządu (CMP), czujnik położenia wału korbowego (CKP) A/B, wtryskiwacze, bezpiecznik : № 23
9 30 Silnik wentylatora skraplacza klimatyzacji
10  –
11 30 Przekaźnik sterujący wentylatora, silnik wentylatora chłodnicy
12 7,5 Sprzęgło sprężarki klimatyzacji
13 20 Stacyjka zapłonu, przełącznik położenia pedału hamulca, niski klakson, wysoki klakson, blok sterowania
14 30 Odmgławiacz tylnej szyby, tylna jednostka sterująca multipleksu (MICU)
15 40 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 5, 6, 7, 8, 9; Bezpiecznik (skrzynka bezpieczników w komorze silnika): № 7
16 15 Kierunkowskaz/przekaźnik zagrożenia, przełącznik ostrzegania o niebezpieczeństwie i wskaźnik odcięcia poduszki powietrznej pasażera, złącze oświetlenia przyczepy (YOP)
17 30 Modulator VSA-jednostka sterująca
18 30 Modulator VSA-jednostka sterująca
19 30 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 1, 2, 3, 4
20 40 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 12, 14, 15, 16, 17
21 40 Silnik dmuchawy
22 120 Alternator, bezpiecznik (skrzynka bezpieczników komory silnika): nr 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22
70 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4, 5, 6, 8, 9
23 50 Stacyjka
50 z systemem bezpieczeństwa: przekaźnik szyby elektrycznej, bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 27, 28
40 bez systemu bezpieczeństwa: przekaźnik szyby elektrycznej, bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 27, 28
Przekaźnik
R1 Wentylator chłodnicy
R2 Wentylator skraplacza klimatyzacji
R3 Odmgławiacz tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Silnik dmuchawy przedniej



Zobacz także:  Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników

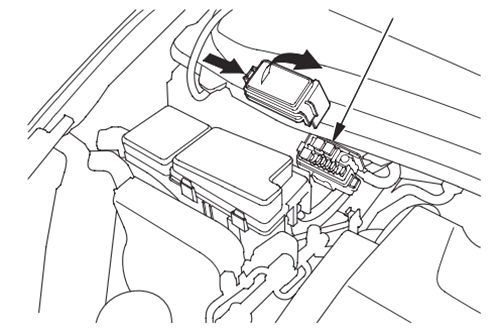

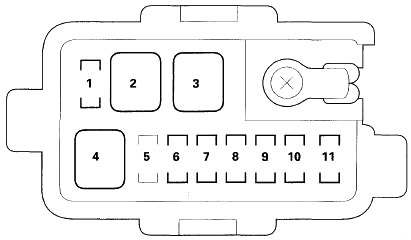

Skrzynka bezpieczników 2

Dodatkowa skrzynka bezpieczników pod maską znajduje się za główną skrzynką bezpieczników.

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 40 Jednostka sterująca lewymi drzwiami przesuwnymi
3 40 Jednostka sterująca prawymi drzwiami przesuwnymi
4 40 Elektryczna jednostka sterująca tylnej klapy
5 20 Wzmacniacz audio (z systemem dźwiękowym Premium)
6 20 Jednostka inwertera klimatyzacji
7 10 Przekaźnik światła przeciwmgielnego
8 10 EX-L, Touring (3.5L J35A7): Jednostka sterująca mocowania silnika
9 7,5 2005-2007: Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
20 2008-2010: Silnik przesuwu fotela przedniego pasażera ( przełącznik regulacji fotela przedniego pasażera)
10 20 2008-2010: Silnik elektrycznie pochylania fotela przedniego pasażera ( przełącznik regulacji fotela przedniego pasażera)
11 7,5 Tylny kontroler i ekran (z tylnym systemem rozrywki)

Skrzynka przekaźnikowa

Honda Odyssey RL3 i RL4 (2005-2010) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Kanada (2005-2006): Sterowanie wentylatorami
Kanada (2007-2010): Światło przeciwmgielne
R2  –
R3 USA: Sterowanie wentylatorami
Kanada: Światła do jazdy dziennej
R4 Światła przeciwmgielne
Kanada (2007-2010): Kontrola wentylatorów
