Honda Fit i Jazz II (2002-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz II z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008. Honda Fit (znana jako Honda Jazz na niektórych rynkach) drugiej generacji to model samochodu kompaktowego produkowanego przez japońską markę Honda. Honda Fit/Jazz II została wprowadzona na rynek w 2002 […]

05/24/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz II z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Honda Fit (znana jako Honda Jazz na niektórych rynkach) drugiej generacji to model samochodu kompaktowego produkowanego przez japońską markę Honda. Honda Fit/Jazz II została wprowadzona na rynek w 2002 roku i była produkowana do 2008 roku.

Honda Fit/Jazz II charakteryzuje się charakterystycznym, zaokrąglonym designem i kompaktowymi wymiarami, które zapewniają łatwą manewrowość w mieście. Model ten oferuje także przestronne wnętrze i wszechstronność dzięki składanym tylnym siedzeniom, co umożliwia elastyczne dostosowanie przestrzeni bagażowej.

W zależności od rynku i roku produkcji, Honda Fit/Jazz II była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi silnikami czterocylindrowymi. Samochód ten oferuje także różne opcje wyposażenia i funkcje, takie jak systemy audio, klimatyzacja, elektryczne szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak systemy ABS i poduszki powietrzne.

Honda Fit/Jazz II zdobyła popularność ze względu na swoją ekonomiczność, niezawodność i wszechstronność. Jest to idealny wybór dla osób poszukujących kompaktowego samochodu, który oferuje przestronne wnętrze, łatwość prowadzenia i oszczędność paliwa.

Należy zauważyć, że nazwy Fit i Jazz są używane na różnych rynkach, ale odnoszą się do tego samego modelu samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników

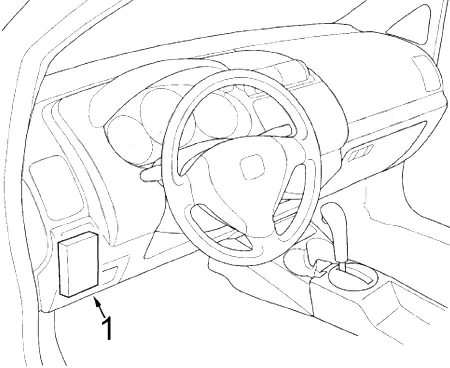

Przedział pasażerski

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa



Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

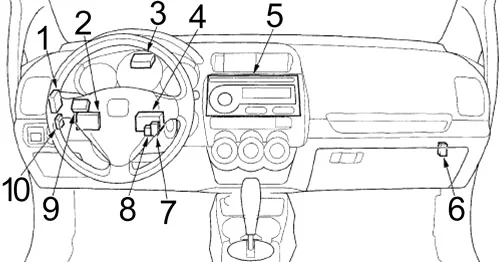

  1. Jednostka kontroli bezpieczeństwa
  2. Elektroniczna jednostka sterująca wspomagania kierownicy (EPS)
  3. Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
  4. Jednostka sterująca światłami do jazdy dziennej
  5. Jednostka audio
  6. Moduł sterujący siłownika przepustnicy
  7. Przekaźnik odcinania świateł mijania
  8. Przekaźnik świateł do jazdy dziennej
  9. Jednostka Imoes
  10. Odbiornik bezkluczykowy Uni

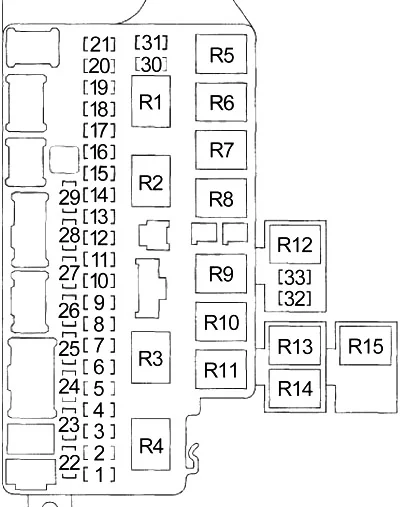

Schemat skrzynki bezpieczników tablicy rozdzielczej

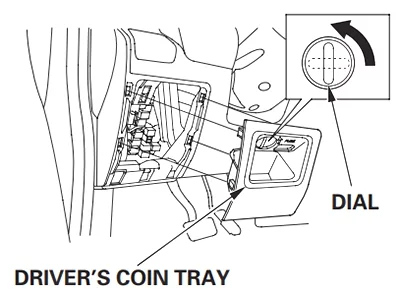

Wewnętrzna skrzynka bezpieczników znajduje się za zaczepami, jak pokazano. tacka na monety kierowcy. Aby uzyskać do niego dostęp, wyjmij tacę, obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, a następnie pociągając do siebie. Aby zainstalować tackę na monety, wyrównaj wypustki na dole, obróć tackę do góry, aby zaczepiła się o boczne zaciski, a następnie obróć pokrętło zgodnie z ruchem wskazówek zegara.

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światła awaryjne, przekaźnik cofania A/T
2  –
3 10 Moduł sterowania wskaźnikiem, moduł odbiornika bezkluczykowego, moduł kontroli bezpieczeństwa, moduł sterujący elektronicznego wspomagania kierownicy (EPS), moduł Imoes, moduł sterujący modułu monitorowania ciśnienia w oponach (TPMS)
4 10 Moduł kontrolny wskaźnika (kierunkowskaz/obwód zagrożenia)
5  –
6 30 Silnik wycieraczki przedniej szyby, silnik spryskiwacza przedniej szyby, silnik spryskiwacza tylnej szyby
7 10 Jednostka systemu wykrywania pasażerów (ODS), jednostka dodatkowego systemu przytrzymującego (SRS)
8 7,5 Jednostka sterująca światłami do jazdy dziennej
9 20 Odmgławiacz tylnej szyby
10 7,5 Lewe lusterko, prawe lusterko, lampka kontrolna przełącznika odmgławiacza tylnej szyby, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy, przekaźnik wentylatora chłodnicy, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji
11 15 ECM/PCM, jednostka sterująca immobilizera-odbiornik, pompa paliwa
12 10 Przekaźnik szyby, wyłącznik główny szyby, silnik wycieraczki tylnej szyby
13 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
14 15 Główny przekaźnik PGM-FI nr 1, Główny przekaźnik PGM-FI nr 2, ECM/PCM
15 20 Silnik lewej tylnej szyby
16 20 Silnik prawej tylnej szyby
17 20 Silnik przedniej szyby pasażera
18 10 Jednostka sterująca światłami do jazdy dziennej
7,5 Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
19  –
20  –
21 20 Światła przeciwmgielne
22 10 Przekaźnik świateł tylnych, światła iluminacyjne, lewe przednie boczne światło obrysowe/postojowe, prawe przednie boczne światło obrysowe/postojowe, lewe światło tylne, prawe światło tylne, oświetlenie tablicy rejestracyjnej, lewe tylne boczne światło obrysowe/tylne światło, prawe tylne boczne światło obrysowe/tylne światło
23 10 Czujnik stosunku powietrza do paliwa (A/F), zawór odpowietrzający kanistra kontroli emisji par (EVAP)
24  –
25 7,5 Modulator ABS-jednostka sterująca
26 7,5 Jednostka audio, moduł kontroli wskaźnika, elektromagnes blokady klucza
27 15 Gniazdo zasilania akcesoriów
28 20 Siłownik zamka drzwi kierowcy, siłownik zamka drzwi przednich pasażera, siłownik zamka lewych tylnych drzwi, siłownik zamka prawych tylnych drzwi, siłownik zamka tylnej klapy
29 20 Silnik szyby kierowcy, główny wyłącznik szyby elektrycznej
30  –
31 7,5 Przekaźnik czujnika stosunku paliwa do powietrza (A/F)
32 15 Moduł sterujący siłownika przepustnicy
33 15 Przekaźnik cewki zapłonowej
Przekaźnik
R1 Cięcie startowe, rozrusznik
R2 Zasilanie okna
R3 Silnik dmuchawy
R4 A/T Rewers
R5 Zamek od drzwi
R6 Odblokowanie drzwi kierowcy
R7 Odblokowanie drzwi pasażera i odblokowanie tylnej klapy
R8 Światła tylne
R9 Cewka zapłonowa
R10 PGM-FI Główny №2 (Pompa Paliwa)
R11 PGM-FI Główna №1
R12 Moduł sterujący siłownika przepustnicy
R13 Odmgławiacz tylnej szyby
R14 Czujnik stosunku powietrza do paliwa (A/F)
R15 Światła przeciwmgielne

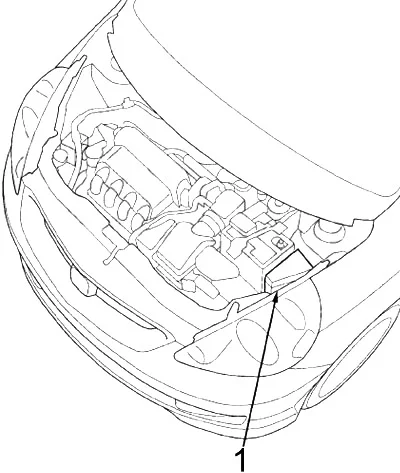

Komora silnika

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa

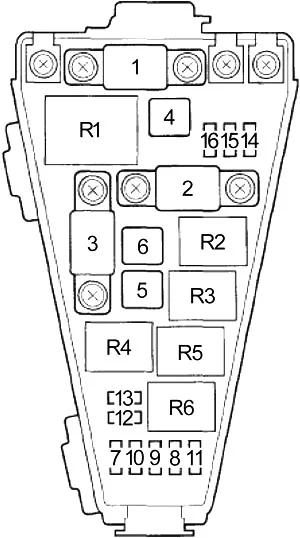

Schemat skrzynki bezpieczników w komorze silnika

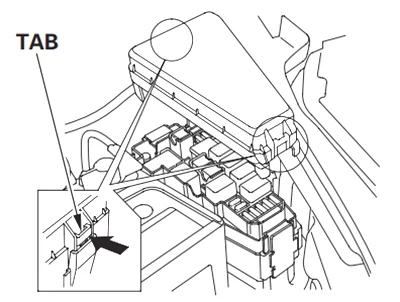

Główna skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy. Aby go otworzyć, naciśnij wypustki, jak pokazano. Wtórna skrzynka bezpieczników znajduje się na dodatnim zacisku akumulatora.

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 Akumulator, dystrybucja zasilania
2 60 Elektroniczny układ wspomagania kierownicy (EPS)
3 50 Stacyjka
4 30 Modulator ABS-jednostka sterująca
5 40 Silnik dmuchawy
6 40 Bezpieczniki: № 14, 15, 16, 17, 28, 29
7 30 Bezpieczniki: № 18, 21
8 10 Jednostka odbiornika bezkluczykowego, moduł kontroli wskaźnika, jednostka kontroli bezpieczeństwa, jednostka sterująca immobilizera-odbiornik, jednostka audio, jednostka Imoes
9 30 Bezpieczniki: № 22, 23
10 30 Silnik wentylatora chłodnicy
11 30 Silnik wentylatora skraplacza klimatyzacji, sprzęgło sprężarki klimatyzacji
12 20 Prawy reflektor
13 20 Lewy reflektor, wskaźnik świateł drogowych
14 10 Moduł kontrolny wskaźnika (kierunkowskaz/obwód zagrożenia)
15 30 Modulator ABS-jednostka sterująca
16 15 Przekaźnik klaksonu, klakson, ECM/PCM, światła hamowania, wysoko montowane światło hamowania
Przekaźnik
R1 Detektor obciążenia elektrycznego (ELD)
R2 Wentylator chłodnicy
R3 Klakson
R4 Reflektor
R5 Wentylator skraplacza klimatyzacji
R6 Sprzęgło sprężarki klimatyzacji
Dodatkowa skrzynka bezpieczników (na akumulatorze)
80A Akumulator
