Hondy CR-V V (2020-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V V z lat: 2020, 2021, 2022. Honda CR-V V to piąta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 2017 roku i oferuje liczne udoskonalenia w porównaniu do poprzednika. Honda CR-V V […]

05/23/2023
Czas czytania: 4 minut
Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V V z lat: 2020, 2021, 2022.

Honda CR-V V to piąta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 2017 roku i oferuje liczne udoskonalenia w porównaniu do poprzednika.

Honda CR-V V wyróżnia się nowoczesnym designem, charakteryzującym się muskularnymi liniami i agresywnie stylizowanymi reflektorami LED. Samochód oferuje przestronne wnętrze z wysokiej jakości materiałami wykończeniowymi, które zapewniają wygodne miejsca dla pięciu pasażerów. Dodatkowo, tylna kanapa jest składana w proporcji 60/40, umożliwiając zwiększenie przestrzeni bagażowej.

Pod względem napędu, Honda CR-V V jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami, które zapewniają moc, elastyczność i oszczędność paliwa. W zależności od wersji, samochód może być wyposażony w napęd na przednie koła lub na cztery koła, co zapewnia lepszą trakcję i stabilność na różnych nawierzchniach.

Honda CR-V V została wyposażona w zaawansowane systemy bezpieczeństwa, takie jak system adaptacyjnego tempomatu, system monitorowania martwego pola, system ostrzegania przed kolizją, asystenta utrzymania pasa ruchu oraz system awaryjnego hamowania. Dodatkowo, samochód oferuje opcje takie jak system rozpoznawania znaków drogowych, system wspomagania parkowania i kamerę cofania.

Wnętrze Honda CR-V V jest nowoczesne i ergonomiczne, z intuicyjnie ułożonymi przyciskami i elementami sterującymi. Samochód jest wyposażony w liczne funkcje i technologie, takie jak system multimedialny z dotykowym ekranem, system nawigacji, klimatyzację dwustrefową, a także systemy łączności Bluetooth i Apple CarPlay/Android Auto.

Zobacz także:  Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Podsumowując, Honda CR-V V to nowoczesny i funkcjonalny SUV, który oferuje przestronne wnętrze, zaawansowane technologie, doskonałe osiągi i bezpieczeństwo. Jest to popularny wybór zarówno dla rodzin, jak i osób ceniących komfort i wszechstronność w codziennej jeździe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

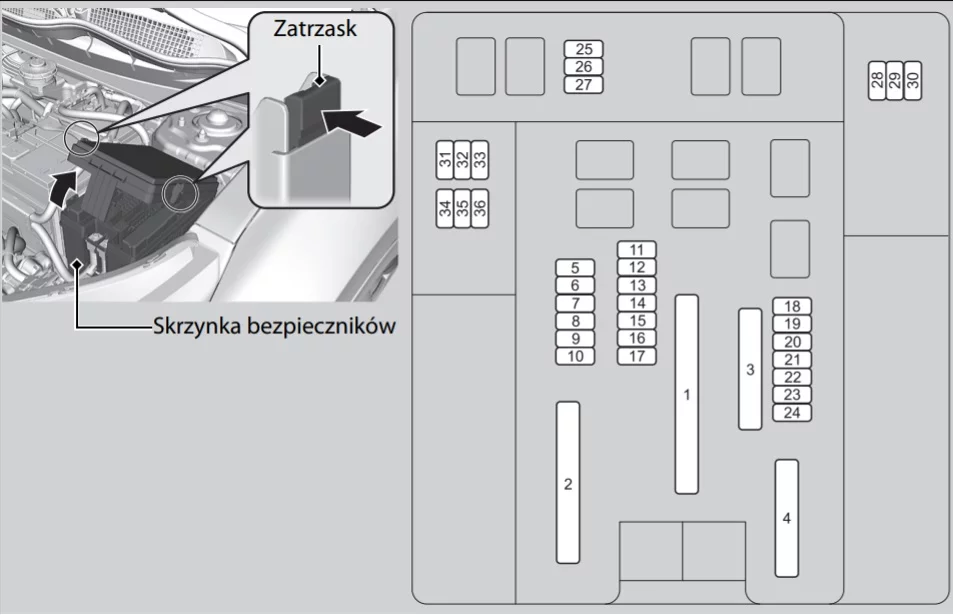

Skrzynka bezpieczników w komorze silnika

Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A DCDC1
1 40A EBB
1 30A Główny wentylator
1 30A R/MOD1
1 30A IG główny 2
1 30A R/MOD2
1 125A Bezpiecznik główny
2 70A EPS
2 30A/50A IG główny
2 40A Skrzynka bezpieczników – opcja
2 60A Główna skrzynka bezpieczników
2 30A Wycieraczki
2 30A Dodatkowy wentylator
3 40A Ogrzewanie tylnej szyby
3 30A Rozrusznik
3 40A Skrzynka bezpieczników – opcja 2
3 40A Silnik ABS/VSA
3 40A ABS/VSA FSR
3 40A Silnik dmuchawy
4 40A Blok OP1
4 40A Blok OP2
4 30A DCDC2
4 40A Pokrywa bagażnika sterowana elektrycznie
5 7,5A VB ACT
6 15A Spryskiwacz
7 15A IGP
8 15A FI SUB
9 10A Światła stop
10 20A Wtryskiwacz
11 7,5A IGPS (LAF)
12 10A Zapasowy FI moduł ECU
13 15A Ogrzewanie szyby przedniej, prawa strona
14 10A Światła awaryjne
15 15A Cewka zapłonowa
16 15A TCU
17 30A Spryskiwacze reflektorów
18 10A Podtrzymanie
19 15A Audio
20 20A AWD
21 20A Ogrzewanie tylnego fotela
22 15A/10A Przednie światła przeciwmgielne
23 20A Główny ECU FI;

Sprzęgło MG A/C/USB.

VMP (10A)

24 10A Sygnał dźwiękowy
25 7,5A IG2 (dodatkowy)
27 30A Zapasowy 2
28 7,5 A Rozrusznik
29 Rozrusznik
30 Rozrusznik
31 10A  VMP (kierownica po prawej stronie i pojazdy z ładowarką bezprzewodową)
34 7,5A Ładowarka USB
35 10A VMP

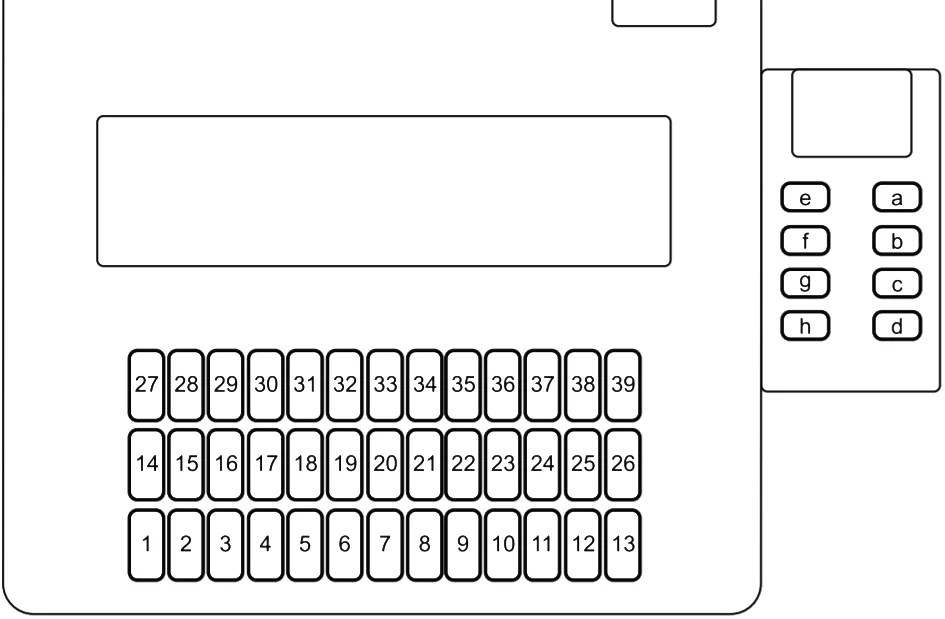

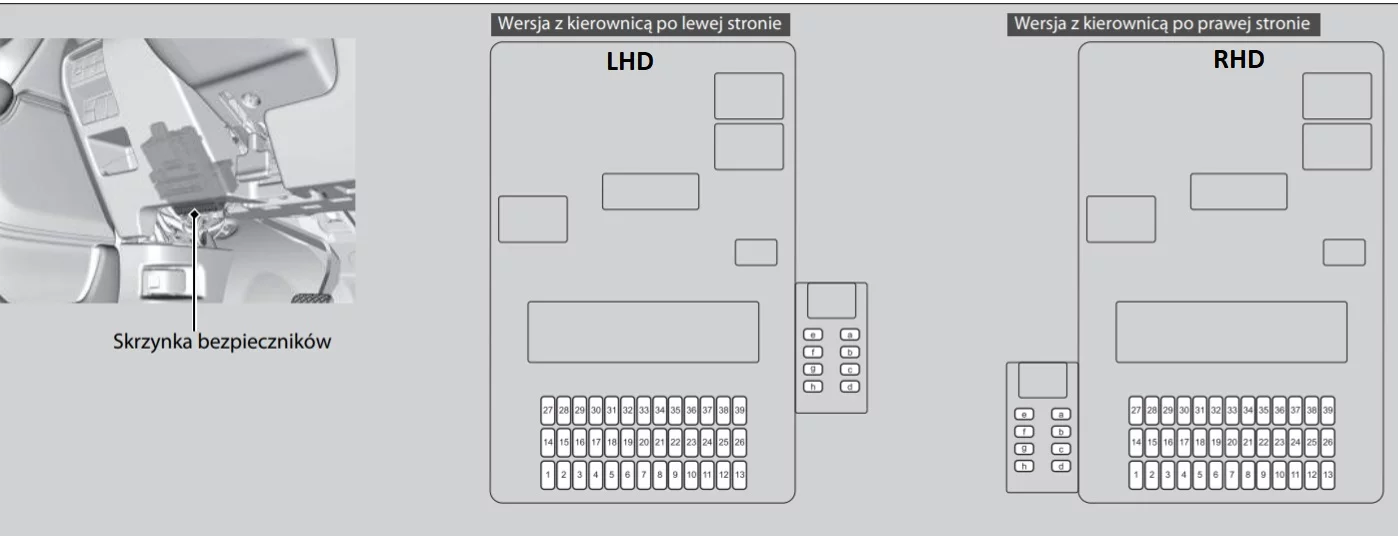

Skrzynka bezpieczników w przedziale pasażerskim

Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników

Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10A Akcesoria
2 5A Akcesoria, blokada kluczyka
3 10A IG1 opcja 3
4 5A IG1 opcja 2
4 10A IG1 TCU
5 10A IG1 opcja
6 10A IG1 SRS 2
7 10A IG1 licznik
8 15A IG1 pompa paliwa
9 10A IG2 klimatyzacja
10 20A Sterowanie gniazda akcesoriów
11 5A IG1 monitor
12 10A Blokada drzwi z lewej strony
13 10A Blokada drzwi z prawej strony
14 20A Szyby sterowane elektrycznie, lewa strona z tyłu
15 20A Szyby sterowane elektrycznie, AS
16 20A Zamek drzwi
17 10A IG1 TCU
17 5A IG1 opcja 2
18 10A Elektryczna regulacja podparcia odcinka lędźwiowego kierowcy
19 20A Dach panoramiczny
20 10A IG1 rozrusznik
21 10A IG1 ACG
22 10A IG2 światła dzienne
23 10A Światło przeciwmgielne, tylne
24 5A Opcja (+B)
25 10A Zamek drzwi, kierowca
26 10A Odblokowanie drzwi z prawej strony
27 20A Szyby sterowane elektrycznie, prawa strona z tyłu
28 20A Szyby sterowane elektrycznie, kierowca
29 20A Gniazdo akcesoriów (bagażnik)
30 10A SMART
30 5A STS
31 20A Regulacja pochylenia oparcia fotela, kierowca
32 20A Podgrzewany fotel, przód
33 20A Przesuwanie fotela, kierowca
34 10A IG1 ABS/VSA
35 10A IG1 SRS
36 20A Opcja HAC
37 15A Przyczepa (+B)
38 10A Blokada drzwi z lewej strony
39 10A Odblokowanie drzwi kierowcy
a 20A PTG
b 20A Wzmacniacz audio
c 15A Blokada Super Lock
d 20A Osłona przeciwsłoneczna
e
f 20A EPT L
g 20A EPT P
h



Dodatkowa skrzynka bezpieczników (Wersje z układem Auto Stop)

Umiejscowiona pod deską rozdzielczą

Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A VST AKC1
2 15A Zapasowy 2 główny
3 7,5A EOP
4 5A VSA
5 7,5A VSA1
6 5A Licznik VST
7 7,5A VSA2
