Honda CR-V IV (2012-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V IV z lat: 2012, 2013, 2014, 2015, 2016. Honda CR-V IV to czwarta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten był produkowany w latach 2012-2016 i przyniósł szereg ulepszeń i nowych funkcji w porównaniu do poprzednika. […]

05/23/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V IV z lat: 2012, 2013, 2014, 2015, 2016.

Honda CR-V IV to czwarta generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten był produkowany w latach 2012-2016 i przyniósł szereg ulepszeń i nowych funkcji w porównaniu do poprzednika.

Honda CR-V IV wyróżnia się nowoczesnym i atrakcyjnym designem, z charakterystycznym przednim pasem z wyrazistymi reflektorami i agresywnie stylizowaną atrapą chłodnicy. Samochód oferuje przestronne wnętrze, które zapewnia wygodne miejsca dla pięciu pasażerów, a także elastyczne opcje konfiguracji siedzeń i duży bagażnik.

Pod względem napędu, Honda CR-V IV jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami, które zapewniają moc, elastyczność i oszczędność paliwa. W zależności od wersji, samochód może być wyposażony w napęd na przednie koła lub na cztery koła, co zapewnia lepszą trakcję i stabilność.

Honda CR-V IV została wyposażona w zaawansowane systemy bezpieczeństwa, takie jak system stabilizacji toru jazdy (VSA), system kontroli trakcji (TCS), system ABS (układ hamulcowy z przeciwblokowym) oraz liczne poduszki powietrzne. Dodatkowo, samochód oferuje opcje takie jak system monitorowania martwego pola, system rozpoznawania znaków drogowych i system ostrzegania przed kolizją.

Wnętrze Honda CR-V IV jest nowoczesne i ergonomiczne, zapewniające wygodne miejsca dla pasażerów i dobrą widoczność. Samochód jest wyposażony w liczne funkcje i technologie, takie jak system audio, system nawigacji, klimatyzację automatyczną, a także systemy łączności i rozrywki.

Podsumowując, Honda CR-V IV to udany model, który oferuje połączenie wygody, funkcjonalności i niezawodności. Samochód ten jest popularny zarówno wśród rodzin, jak i osób poszukujących komfortowego i przestronnego SUV-a, który jest gotowy na różnorodne wyzwania drogowe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

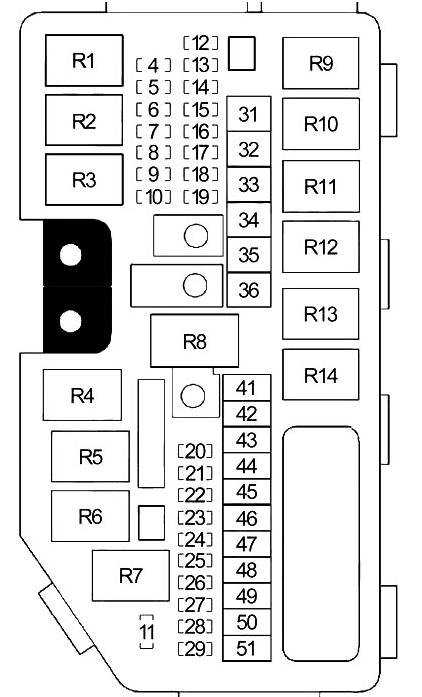

Komora silnika

Znajduje się w pobliżu zbiornika płynu hamulcowego.

Honda CR-V IV (2012-2016) - schematy bezpieczników i przekaźników

4
5
6
7
8 Przekaźnik wentylatora 7,5AA/C, przekaźnik wentylatora, moduł sterujący układu napędowego (PCM), przekaźnik wentylatora chłodzącego
9 7.5A ’15-’16: Kontrola stabilności pojazdu (VSA)
10 7,5 A Podgrzewane lusterka
11 Rozrusznik 7,5 A
12 20A ’12-’14: Przekaźnik przedniego światła przeciwmgielnego
20A ’15-’16: Wtryskiwacze
13 20A Wzmacniacz audio
14 10A Przekaźnik klaksonu, czujnik akumulatora
15 10A Alarm
16 10A Czujnik położenia pedału hamulca
17 15A Przekaźnik cewki zapłonowej
18 15A Dodatkowy przekaźnik jednostki sterującej silnika
19 10A ’15-’16: Światła do jazdy dziennej
20 20A ’15-’16: Elektrycznie sterowany fotel pasażera (oparcie)
21 15A ’15-’16: Podgrzewany parking wycieraczek
22 15A Przekaźnik przepustnicy (ETCS)
23 15A Główny przekaźnik jednostki sterującej silnika (PGM-FI Main) (nr 1)
24 10A Przekaźnik lewego reflektora (światło mijania)
25 10A Przekaźnik prawego reflektora (światła mijania)
26 20A Przekaźnik świateł bocznych
27 Przekaźnik sprzęgła sprężarki 7,5AA/C
28 7,5 A Przekaźnik oświetlenia wnętrza, fotel kierowcy (pompowanie)
29 10A System audio, nawigacja, światła cofania, złącze diagnostyczne (DLC), zestaw wskaźników, immobilizer, system rozrywki z tyłu, automatyczny włącznik reflektorów, wyświetlacz wielofunkcyjny, jednostka elektroniki nadwozia po stronie kierowcy (MICU), kamera cofania
31 70A Elektryczne wspomaganie kierownicy (EPS)
32 Bagażnik zasilający 40A
33 40A ’12-’14: Kontrola stabilności pojazdu (VSA)
20A ’15-’16: Kontrola stabilności pojazdu (VSA)
34 20A ’12-’14: Kontrola stabilności pojazdu (VSA)
40A ’15-’16: Kontrola stabilności pojazdu (VSA)
35 30A System połączenia napędu na cztery koła (E-DPS), przekaźnik napędu na cztery koła (w czasie rzeczywistym), jednostka sterująca napędem na cztery koła (w czasie rzeczywistym)
36 Generator 100A, bezpieczniki: „29”, „41”, „42”, „43”
41 50A Wyłącznik zapłonu, czujnik obciążenia elektrycznego (ELD), bezpieczniki (skrzynka wewnętrzna) „16”, „17”
42 Bezpieczniki 60A (skrzynka kabinowa) „25”, „27”, „41”
43 Bezpieczniki 60A (skrzynka kabinowa) „12”, „14”
44 Bezpieczniki 30A (skrzynka kabinowa) „37”, „38”, „39”, „40”
45 30A ’15-’16: Rozrusznik
46 30A Przekaźnik ogrzewania tylnej szyby
47
48 40A Przekaźnik grzałki
49 30A Przekaźnik wycieraczek
50 20A Przekaźnik wentylatora klimatyzacji
51 20A Przekaźnik wentylatora chłodzącego
Przekaźniki
R1 Podgrzewacz
R2
R3 Wentylator klimatyzacji
R4 Cewki zapłonowe
R5 Przednie światło przeciwmgielne
R6 Jednostka sterująca silnika (PGM-FI)
R7 Ogrzewanie tylnej szyby
R8 Czujnik obciążenia elektrycznego (ELD)
R9
R10 Sygnał dźwiękowy
R11 Sterowanie wentylatorem
R12 Wentylator chłodzący
R13
R14 Sprzęgło sprężarki klimatyzacji
Zobacz także:  Honda CR-V V (2017) - schematy bezpieczników i przekaźników

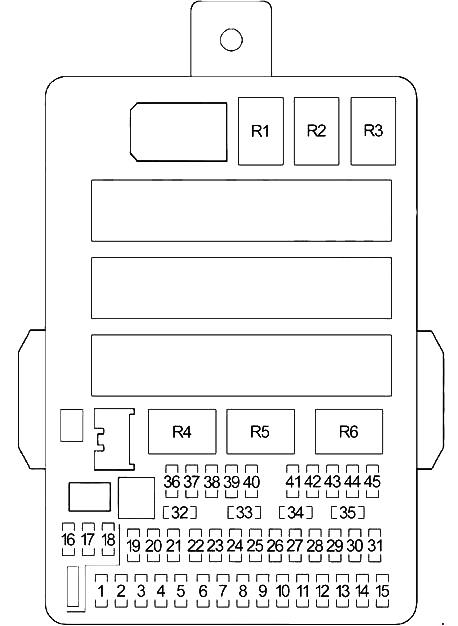

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników po stronie kierowcy

Znajduje się pod deską rozdzielczą.

Honda CR-V IV (2012-2016) - schematy bezpieczników i przekaźników

1
2 10A Czujnik położenia wałka rozrządu (CMP) A, zawór upustowy (EVAP), wtórny czujnik tlenu (HO2S), czujnik obciążenia elektrycznego (ELD), czujnik położenia pedału hamulca, czujnik masowego przepływu powietrza/czujnik temperatury powietrza w kolektorze dolotowym (MAF/IAT)
3 10A Jednostka sterująca poduszką powietrzną (SRS)
4 15A Pompa paliwa, główny przekaźnik modułu sterującego silnika (PGM-FI Main), immobilizer, moduł sterujący układu napędowego (PCM)
5 10A Zestaw wskaźników, jednostka elektroniczna nadwozia po stronie kierowcy (MICU), przekaźnik biegu wstecznego, kompas, system monitorowania ciśnienia w oponach (TPMS), blokada zmiany biegów, wskaźnik zmiany biegów
6 7,5 A Szyberdach, przekaźnik 4WD (w czasie rzeczywistym), jednostka sterująca 4WD (w czasie rzeczywistym)
7 Moduł sterowania zespołem napędowym 7,5 A (PCM)
8 15A Centralny zamek (odblokowanie)
9 10A Centralny zamek (odblokowanie)
10 Przyczepa 7,5A
10A Światła do jazdy dziennej
11 20A Właz
12 20A Gniazdo konsoli środkowej (przekaźnik)
13 15A ’15-’16: Podkładka
14 20A Przekaźnik ogrzewania fotela kierowcy (tryb „słaby”), przekaźnik ogrzewania fotela kierowcy (tryb „silny”), przekaźnik ogrzewania fotela pasażera (tryb „słaby”), przekaźnik ogrzewania fotela pasażera (tryb „silny”)
15 10A Centralny zamek (odblokowanie drzwi kierowcy)
16 20A Fotel kierowcy napędzany elektrycznie (ruch wzdłużny)
17 20A Fotel kierowcy sterowany elektrycznie (tył)
18 20A ’15-’16: Elektrycznie sterowany fotel pasażera (przód/tył)
19 7,5 A Audio, nawigacja, odtwarzacz DVD (system rozrywki z tyłu), przedni przekaźnik wyjściowy, przekaźnik wyjściowy (konsola)
20 7,5 A Blokada kluczyka zapłonu, jednostka elektroniki nadwozia po stronie kierowcy (MICU)
21 7,5A Światła do jazdy dziennej, wyłącznik zapłonu, bezpiecznik: „22”
22 7,5 A Przekaźnik nagrzewnicy, przekaźnik wentylatora, przekaźnik wentylatora chłodzącego, jednostka sterująca ogrzewaniem-wentylacją-klimatyzacją (HVAC), jednostka kontroli klimatu, elektryczne lusterka, podgrzewane siedzenie pasażera, podgrzewane siedzenie kierowcy
23 10A Tylna wycieraczka, przekaźnik płytki drukowanej
24 7,5 A Kontrola stabilności pojazdu (VSA), elektryczne wspomaganie kierownicy (EPS), czujnik kąta skrętu
25 10A System audio, nawigacja
26 20A Bagażnik zasilający
27 20A Gniazdo przednie (przekaźnik)
28 15A Przekaźnik spryskiwacza, przekaźnik spryskiwacza tylnego
29 7,5 A System wykrywania zajętości przedniego siedzenia (ODS), wskaźnik dezaktywacji poduszki powietrznej pasażera z przodu, jednostka sterująca poduszką powietrzną (SRS)
30 10A Centralny zamek (zamek drzwi kierowcy)
31 10A ’15-’16: inteligentny
32 15A Centralny zamek (zamek drzwi)
33 15A Centralny zamek (zamek drzwi)
34 10A Światła postojowe, oświetlenie tablicy rejestracyjnej, kierunkowskazy
35 7,5 A Oświetlenie deski rozdzielczej
36 10A ’15-’16: Tylna wycieraczka
37 20A ’15-’16: Przednie światło przeciwmgielne
15A Adaptacyjny system oświetlenia
38 10A Lewy reflektor (światło drogowe)
39 10A Prawy reflektor (światło drogowe)
40 7,5A System monitorowania ciśnienia w oponach (TPMS), tylne światło przeciwmgłowe
41 20A Centralny zamek (przekaźnik zamka drzwi, przekaźnik odblokowania drzwi kierowcy, przekaźnik odblokowania drzwi, przekaźnik zamka bagażnika)
42 20A Elektrycznie sterowana szyba po stronie kierowcy, jednostka sterująca elektrycznie sterowaną szybą
43 20A Elektrycznie sterowana tylna prawa szyba
44 20A Okno elektryczne po stronie pasażera
45 20A Elektrycznie sterowana tylna lewa szyba
46 30A Wycieraczka
Przekaźniki
R1 Jednostka sterująca silnika (nr 2)
R2 Wylot z przodu
R3 Rozrusznik
R4 Korpus przepustnicy (ETCS)
R5 Jednostka sterująca silnika (nr 1)
R6 Elektryczne szyby
Zobacz także:  Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Wewnętrzna skrzynka bezpieczników po stronie pasażera

Znajduje się w pobliżu dolnego panelu bocznego.

Honda CR-V IV (2012-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5A Tablica przyrządów
2 7,5A VSA/ABS
3 7,5A MIKU
4 20 A Rezerwa zapasowa 2
5 7,5A Radio ACC
6 20 A Wzmacniacz dźwięku
