Honda Prelude II (1982-1987) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Prelude II z lat: 1982, 1983, 1984, 1985, 1986, 1987. Honda Prelude II, znany również jako Honda Prelude 2G, był produkowany w latach 1983-1987. Samochód ten charakteryzował się aerodynamicznym wyglądem i sportowym charakterem. Był dostępny w różnych wersjach silnikowych, w tym zasilanych […]

05/25/2023
Czas czytania: 2 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Prelude II z lat: 1982, 1983, 1984, 1985, 1986, 1987.

Honda Prelude II, znany również jako Honda Prelude 2G, był produkowany w latach 1983-1987. Samochód ten charakteryzował się aerodynamicznym wyglądem i sportowym charakterem. Był dostępny w różnych wersjach silnikowych, w tym zasilanych benzyną, w tym także z turbodoładowaniem. Honda Prelude II oferowała dobrą dynamikę jazdy, precyzyjne prowadzenie i solidną jakość wykonania. Jego wygląd wyróżniał się opływową sylwetką, charakterystycznymi reflektorami i tylnymi światłami oraz charakterystycznym kształtem przedniej atrapy. Wnętrze samochodu było przestronne i dobrze wyposażone, zapewniając komfort podróżowania. Honda Prelude II zyskała popularność wśród miłośników sportowych samochodów dzięki swoim dynamicznym osiągom i stylowemu wyglądowi.

Zobacz także:  Honda StepWGN (2009-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

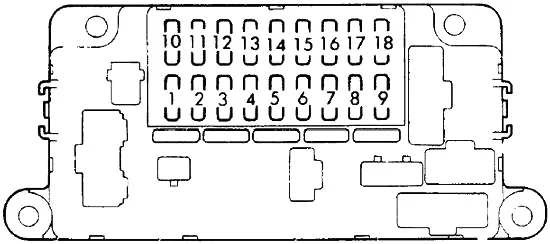

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za pokrywą poniżej i po lewej stronie kolumny kierownicy.

Zobacz także:  Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Honda Prelude II (1982-1987) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Odmgławiacz tylnej szyby
2 15 Światło bagażnika, oświetlenie skrzynki bezpieczników, oświetlenie wewnętrzne, zapalniczka, zegar, ostrzeżenie o kluczu
3 15 Oświetlenie tablicy rozdzielczej i konsoli, tylne światła, oświetlenie obrysowe tablicy rejestracyjnej
4 10 1982-1985: Radio (pamięć), światła awaryjne
5 10 Kierunkowskazy, światła cofania i ostrzegawcze, wskaźniki pozycji zmiany biegów i bezpieczeństwa, wskaźniki
6 20 Wycieraczka/spryskiwacz, szyberdach, przekaźnik szyby elektrycznej (1986-1987)
7 10 1986-1987: Tempomat
8 10 Wentylatory chłodnicy i skraplacza klimatyzacji, klimatyzator
9 10 Odmgławiacz tylnej szyby
10 20 Sterowanie dmuchawą, sterowanie podciśnieniem nagrzewnicy, klimatyzacja
11 10 Radio
12 15 1986-1987: Zasilanie okien
13 15 1986-1987: Zasilanie okien
14 10 1986-1987: Elektroniczny wtrysk paliwa

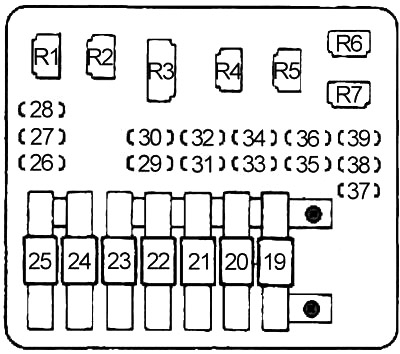

Schemat skrzynki bezpieczników w komorze silnika

Honda Prelude II (1982-1987) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 65 Rozdzielacz zasilania (główny bezpiecznik)
2 35 Szyberdach
3 15 Klakson, światła stopu
4 15 Zwijacz prawego reflektora
5 15 Zwijacz lewego reflektora
6 20 Wentylatory grzejnikowe
7 10 1982-1985: Zawór elektromagnetyczny przecieku rozruchu, ostrzeżenie o hamulcu
15 1986-1987: Jednostka kontroli emisji (EFI), alternator
8 10 Kontrola emisji, układ ładowania, pompa paliwa
9 15 Prawy reflektor
10 15 Lewy reflektor
11 10 Światła awaryjne
12 20 1986-1987: Wentylator skraplacza klimatyzacji
Przekaźnik
13 Wentylator chłodnicy
14 Oświetlenie
15 Otwarty dach słoneczny
16 Zamknięcie szyberdachu
17 Opornik
18 1986-1987: Okno elektryczne
19 1986-1987: Wentylator podgrzewnicy
