W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2016, 2017, 2018.

Honda HR-V II, znany również jako Honda Vezel w niektórych rynkach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten został wprowadzony na rynek w 2013 roku i cieszy się popularnością dzięki swojemu dynamicznemu wyglądowi, przestronnemu wnętrzu i zaawansowanym technologiom.

Honda HR-V II wyróżnia się nowoczesnym, sportowym designem, który łączy smukłą sylwetkę z elementami charakterystycznymi dla crossoverów. Posiada opływowe linie nadwozia, dynamiczne reflektory i atrakcyjne detale stylistyczne, które nadają mu wyrazisty wygląd.

Wnętrze HR-V II jest przestronne i funkcjonalne, oferując wygodne miejsce dla kierowcy i pasażerów. Zastosowano elastyczną konfigurację przestrzeni, dzięki czemu można dostosować układ siedzeń i bagażnika do różnych potrzeb transportowych. HR-V II oferuje również zaawansowane technologie, takie jak systemy multimedialne, nawigację satelitarną, systemy bezpieczeństwa i asysty kierowcy, które podnoszą komfort i bezpieczeństwo podczas jazdy.

W zakresie napędu Honda HR-V II oferuje różne opcje silników benzynowych o różnej pojemności i mocy. W zależności od rynku, dostępne mogą być również jednostki napędowe hybrydowe, które zapewniają większą efektywność paliwową.

Honda HR-V II jest popularnym wyborem wśród osób poszukujących kompaktowego crossovera o nowoczesnym wyglądzie, przestronnym wnętrzu i zaawansowanych technologiach. Dzięki połączeniu stylowego designu, funkcjonalności i oszczędnych jednostek napędowych, HR-V II spełnia oczekiwania klientów, którzy poszukują zarówno stylowego samochodu, jak i praktycznego i wszechstronnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Civic VI (1996-2000) - schematy bezpieczników i przekaźników



Przedział pasażerski

Skrzynka bezpieczników A:
Znajduje się za tablicą rozdzielczą.
Lokalizacja bezpieczników jest pokazana na etykiecie pod kolumną kierownicy.

Skrzynka bezpieczników B:
Znajduje się w pobliżu skrzynki bezpieczników A.
Zdejmij pokrywę, wkładając płaski śrubokręt w szczelinę boczną, jak pokazano.

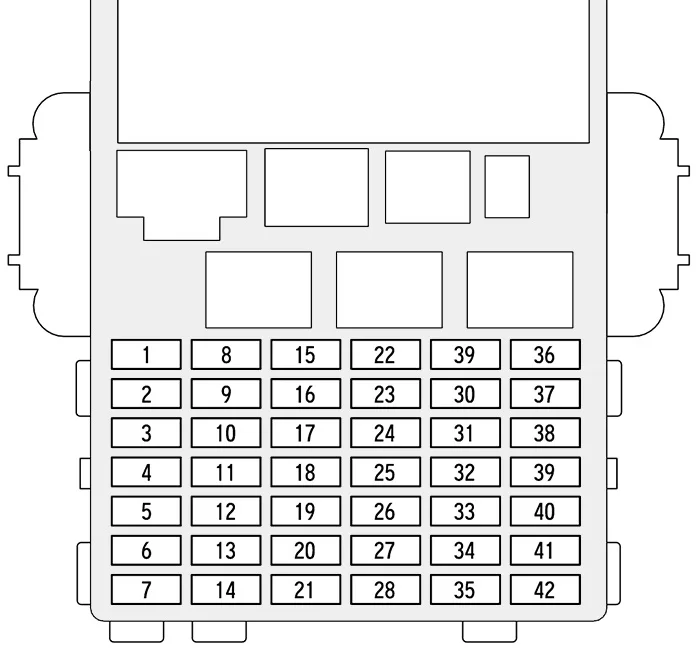

Przedział pasażerski (skrzynka bezpieczników A)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Zamek od drzwi 20 A
2
3 SMART (opcjonalnie) (10 A)
4 Odblokowanie drzwi po stronie kierowcy 10 A
5 Odblokowanie drzwi po stronie pasażera 10 A
6 Odblokowanie drzwi kierowcy 10 A
7 Zamek drzwi kierowcy 10 A
8 Elektryczne okno kierowcy 20 A
9 Okno elektryczne pasażera 20 A
10 Tylne lewe okno elektryczne 20 A
11 Tylne prawe okno elektryczne 20 A
12 Zamek drzwi po stronie kierowcy 10 A
13 Zamek drzwi po stronie pasażera 10 A
14
15 Prawe światło drogowe 10 A
16 SST (opcjonalnie) (7,5 A)
17 Osłona przeciwsłoneczna (opcjonalnie) (20A)
18 Szyberdach (opcjonalnie) (20A)
19 Podgrzewacz przedniego siedzenia (opcja) (20A)
20
21 Kamera wielofunkcyjna (opcjonalnie) (10 A)
22 Spryskiwacze 15A
23 Tylna wycieraczka (opcjonalnie) (10 A)
24 klimatyzacja 7,5 A
25 Światła dzienne 7,5 A
26 Starter Cut (opcjonalnie) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Lewe światło drogowe 10 A
30 ACG 10 A
31 Przekaźnik zapłonu 10 A
32 Pompa paliwowa 15A
33 SRS (7,5 A)
34 Licznik 7,5 A
35 Misja SOL 7,5 A
36 Przednie gniazdo ACC 20 A
37 ACC (7,5 A)
38 ACC (opcjonalnie) (7,5 A)
39 Opcja 10 A
40 Tylna wycieraczka 10 A
41

Przedział pasażerski (skrzynka bezpieczników B) (2016)

Zobacz także:  Honda Accord I (1981-1985) - schematy bezpieczników i przekaźników

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 40 A
2 Odmgławiacz tylnej szyby 30 A
2 EPB l 30 A
2 IG Main 2 (modele z inteligentnym systemem wejścia)/
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Ogrzewanie 40 A
2 EPB r 30 A
2 e-DPS 30 A
3
4
5 ABS/VSA FSR 30 A
6 Odmrażacz (opcjonalnie) (10 A)
7 TYLNE GNIAZDO AKCESORIÓW (opcjonalnie) (20A)
8
9 Wewnętrzne światło 7,5 A
10 Gniazdo akcesoriów (konsola) (20A)
11
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)

7,5 A
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcjonalnie) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)

30 ​​A

Przedział pasażerski (skrzynka bezpieczników B) (2017, 2018)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 (opcjonalnie) 40 A
2 Odmgławiacz tylnej szyby 30 A
2 EPB l 30 A
2 IG Main 2 (modele z inteligentnym systemem wejścia)/
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Ogrzewanie 40 A
2 EPB r 30 A
2 AWD (opcjonalnie) 30 A
3
4
5 ABS/VSA FSR 30 A
6 Odmrażacz (opcjonalnie) (10 A)
7 TYLNE GNIAZDO ACC (opcjonalnie) (20A)
8
9 Wewnętrzne światło 7,5 A
10 Gniazdo ACC (konsola) (20A)
11
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)

(7,5 A)
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcjonalnie) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)

30 ​​A

Komora silnika

Zobacz także:  Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników A:
Znajduje się w pobliżu zbiornika płynu hamulcowego.
Naciśnij zatrzaski, aby otworzyć pudełko. Umiejscowienie bezpieczników jest pokazane na pokrywie skrzynki bezpieczników.

Skrzynka bezpieczników B:

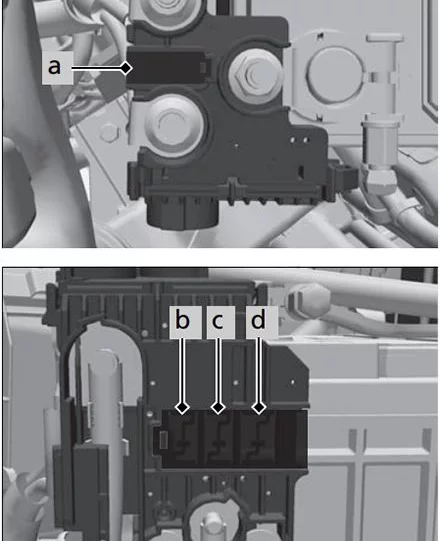

Znajduje się na akumulatorze. Pociągnij pokrywę zacisku +, a następnie zdejmij ją, ciągnąc zaczep, jak pokazano.

Komora silnika (skrzynka bezpieczników A)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Główne światło mijania 20 A
2 CDC (opcjonalnie) (30A)
3 Światła awaryjne 10 A
4 DBW 15A
5 Wycieraczka (opcjonalnie) (30A)
6 Światła stop 10 A
7 IGP 15A
8 Cewka zapłonu 15A
9 EOP (opcjonalnie) (10 A)
10 Zapłon (opcjonalnie) (20A)
11 VST2 (opcjonalnie) (30A)
12 Główny wentylator 30 A
13 Rozrusznik SW (opcjonalnie) (30A)
14 Sprzęgło MG 7,5 A
15 Czujnik akumulatora (7,5 A)
16 Małe światło 10 A
17 Główny AFP (opcjonalnie) (10 A)
18 Klakson 10 A
19 Światło przeciwmgielne (opcjonalnie) (10 A)
20 SBW (opcjonalnie) (10 A)
21 Zapasowy 10 A
22 Audio (10 A)
23 Dodatkowy wentylator (30A)
24 VST1 (opcjonalnie) (30A)
25 STRLD (opcjonalnie) (7,5 A)
26 KAMERA IGP (opcjonalnie) (7,5 A)
27
28
29 Zapasowy (opcjonalnie) (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Prawe światło mijania 10 A
33 Lewe światło mijania 10 A

Komora silnika (skrzynka bezpieczników B)

Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
a Główny akumulator 100 A
b RB Główny 1 70 A
c RB Główny 2 80 A
d CAP Główny 70 A
