Honda Accord VIII (2008-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VIII z lat: 2008, 2009, 2010, 2011, 2012. Honda Accord VIII, znany również jako Honda Accord CP/CS, był produkowanym w latach 2008-2012 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to kolejna generacja popularnej linii Accord, która zdobyła […]

05/22/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VIII z lat: 2008, 2009, 2010, 2011, 2012.

Honda Accord VIII, znany również jako Honda Accord CP/CS, był produkowanym w latach 2008-2012 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to kolejna generacja popularnej linii Accord, która zdobyła uznanie zarówno w kraju, jak i na całym świecie.

Honda Accord VIII wyróżniał się nowoczesnym, atrakcyjnym designem, który połączył elegancję z sportowym akcentem. Model ten był dostępny zarówno jako sedan, jak i coupe, oferując klientom różnorodność wyboru zależnie od ich preferencji stylu i funkcjonalności.

Wnętrze samochodu charakteryzowała wysoka jakość wykonania, solidne materiały i staranne wykończenie. Kabina była przestronna, zapewniając wygodne miejsce zarówno dla kierowcy, jak i pasażerów. Honda Accord VIII oferował również wiele zaawansowanych funkcji i udogodnień, takich jak klimatyzacja, system audio, nawigacja satelitarna, elektrycznie regulowane fotele, skórzana tapicerka i wiele innych.

Pod względem napędu Honda Accord VIII oferował różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy. Silniki te zapewniały dobrą wydajność, dynamiczne osiągi i oszczędność paliwa, co było ważne dla klientów poszukujących zarówno sportowych wrażeń z jazdy, jak i ekonomicznego użytkowania.

Honda Accord VIII wyposażona była również w zaawansowane systemy bezpieczeństwa, takie jak ABS (System zapobiegania blokowaniu kół), ESP (Elektroniczny program stabilizacji) oraz liczne poduszki powietrzne, co zapewniało wysoki poziom ochrony podczas jazdy.

Samochód ten cieszył się dobrą opinią ze względu na swoją niezawodność, komfort jazdy i dobrze zestrojone zawieszenie, które zapewniało pewne i stabilne prowadzenie. Honda Accord VIII był również uważany za samochód o niskich kosztach utrzymania i wysokiej wartości odsprzedaży.

Podsumowując, Honda Accord VIII był udanym modelem, który kontynuował sukces swoich poprzedników. Oferował atrakcyjny design, przestronne wnętrze, różnorodność jednostek napędowych i zaawansowane funkcje bezpieczeństwa. Był to samochód, który spełniał oczekiwania klientów w zakresie jakości, wydajności i komfortu jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Lokalizacja

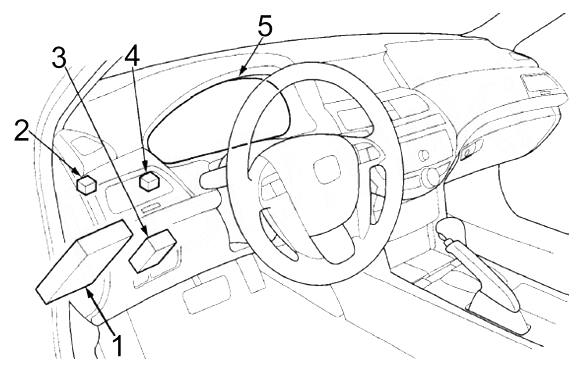

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników nr 1
  2. Blok dystrybucyjny nr 2
  3. Jednostka sterująca zestawu głośnomówiącego (HandsFreeLink)
  4. Blok dystrybucyjny nr 1
  5. Klaster instrumentów

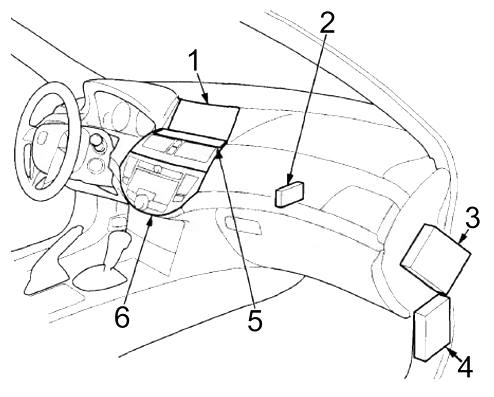

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

  1. Wyświetlacz
  2. Jednostka kontroli klimatu
  3. Wzmacniacz systemu audio
  4. Skrzynka bezpieczników nr 2
  5. Dodatkowy wyświetlacz
  6. Jednostka sterująca dźwiękiem

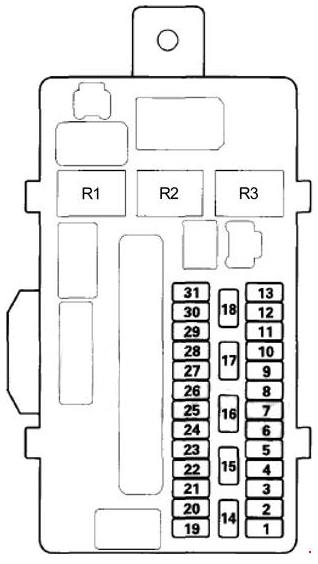

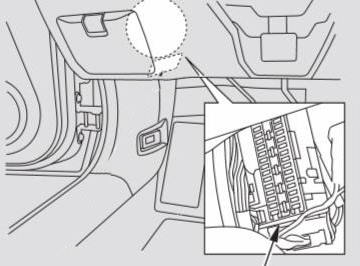

Skrzynka bezpieczników nr 1

W kabinie pierwsza skrzynka z bezpiecznikami i przekaźnikami znajduje się na dole tablicy rozdzielczej, po stronie kierowcy.

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

1 7.5A Sterownik napinacza pasa bezpieczeństwa, sterownik pasa ruchu
2 7,5 A Fotele sterowane elektrycznie, regulacja zasięgu lewego reflektora, jednostka sterująca adaptacyjnego tempomatu, jednostka sterująca automatycznej regulacji świateł przednich, radar fal milimetrowych (modele z adaptacyjnym tempomatem)
3 15A Przekaźnik pompy spryskiwacza szyby przedniej, jednostka elektroniki nadwozia po stronie pasażera (MICU)
4 7,5 A Przekaźnik wycieraczek przednich
10A Przekaźnik wycieraczek przednich
5 7,5 A automatycznie ściemniające się lusterko wsteczne, przekaźnik światła cofania, światła cofania, jednostka elektroniki po stronie kierowcy (MICU), kompas, zestaw wskaźników, jednostka sterująca nawigacją, jednostka sterująca elektroniką po stronie pasażera (MICU), elektromagnes blokady (A/T), System monitorowania ciśnienia w oponach (TPMS), czujnik deszczu i światła, włącznik spryskiwacza reflektorów, asystent parkowania, moduł sterowania fotelem elektrycznym, kamera wspomagająca utrzymanie pasa ruchu, czujnik położenia wybieraka (A/T)), jednostka sterująca silnika i skrzyni biegów (PCM)
6 7,5A System stabilizacji pojazdu (VSA), wieloosiowy czujnik przyspieszenia, jednostka sterująca wspomaganiem kierownicy, przełącznik regulacji zasięgu reflektorów, regulacja zasięgu prawego reflektora, adaptacyjny tempomat
7 15A Przekaźnik aktywnego mocowania silnika (ACM) (A/T), alternator, moduł sterujący silnika (ECM/PCM) (BKSWNC) – wyłącznik światła stopu, PCM (VBSOL1) (A/T), zawór elektrohydrauliczny mocowania silnika (M/ T ), czujnik obciążenia elektrycznego (ELD), moduł sterujący aktywnego mocowania silnika (ACM) (A/T), kontrola emisji par (EVAP), elektromagnes blokady biegu wstecznego (M/T), czujnik położenia wałka rozrządu (A), tylny czujnik tlenu
8 7,5A Rozrusznik, moduł sterujący silnika (ECM / PCM) (STS), czujnik położenia wybieraka (N, P)
9 20A Moduł sterujący silnika (ECM/PCM) (IG1), pompa paliwowa, przekaźnik modułu sterującego silnika (PGM-FI) nr 2, moduł sterujący immobilizera
10 10A A/T: Moduł sterujący silnika i skrzyni biegów (PCM) (VBSOL2)
11 10A Jednostka sterująca poduszką powietrzną
12 7.5A Jednostka systemu wykrywania zajętości przedniego siedzenia pasażera (ODS). wskaźnik dezaktywacji poduszki powietrznej pasażera z przodu, sterownik poduszki powietrznej
13
14 10A 3,5L+A/T: Aktywny moduł sterujący mocowania silnika (ACM), aktywny przekaźnik mocowania silnika
15 7,5 A Światła do jazdy dziennej, jednostka elektroniki nadwozia po stronie kierowcy (MICU)
16 Przekaźnik wentylatora 7,5AA/C, panel sterowania systemem audio i nawigacyjnym, przekaźnik ogrzewania, moduł sterowania klimatyzacją, moduł elektroniczny nadwozia po stronie kierowcy (MICU) (jednostka sterująca podnośnikiem szyb), środkowy wyświetlacz pomocniczy, panel sterowania klimatem po stronie kierowcy \ siedzenie pasażera, podgrzewane siedzenia , przekaźnik sterujący wentylatora chłodzącego silnik, moduł sterujący HVAC, wyświetlacz, lusterka elektryczne, przekaźnik wentylatora chłodzącego silnik, przekaźnik podgrzewanej tylnej szyby, układ recyrkulacji powietrza
17 7,5A Jednostka elektroniczna nadwozia po stronie kierowcy (MICU) (blokada kluczyka ACC), elektromagnes zamka kluczykowego
18 System audio 7,5 A, przekaźnik wylotowy konsoli środkowej, przekaźnik wylotowy przedni, jednostka sterująca łącza głośnomówiącego, jednostka sterująca nawigacją, wyświetlacz, aktywna redukcja szumów, mikrofon, pokrętło interfejsu, elektromagnes blokady kluczyka zapłonu (A/T)
19 20A Fotel kierowcy sterowany elektrycznie (przód/tył, regulacja wysokości)
20 20A Właz
21 Fotel kierowcy 20A elektrycznie (pochylenie oparcia, regulacja wysokości)
22 20A Tylne lewe okno elektryczne, przekaźnik okna elektrycznego
23 20A Przednie gniazdo/zapalniczka (przekaźnik przedniego gniazda)
15A Przednie gniazdo/zapalniczka (przekaźnik przedniego gniazda)
24 20A Okno elektryczne kierowcy, jednostka elektroniczna nadwozia po stronie kierowcy (MICU) (jednostka sterująca szybą sterowaną elektrycznie)
25 10A Przekaźnik centralnego zamka, siłownik zamka drzwi kierowcy, siłownik zamka tylnych lewych drzwi, siłownik zamka pokrywy bagażnika, przekaźnik siłownika zamka pokrywy bagażnika
15A Siłownik zamka drzwi kierowcy, siłownik zamka tylnych drzwi LH, siłownik zamka pokrywy bagażnika, przekaźnik siłownika zamka pokrywy bagażnika, jednostka elektroniczna nadwozia po stronie kierowcy (MICU), elektryczna blokada wlewu paliwa, dioda
26 10A Przekaźnik przedniego światła przeciwmgielnego, przednie lewe światło przeciwmgielne, jednostka elektroniki nadwozia po stronie kierowcy (MICU)
27 10A Przednie lewe światło pozycyjne, oświetlenie tablicy rejestracyjnej, tylne światło pozycyjne, przekaźnik światła bocznego, jednostka elektroniki nadwozia po stronie kierowcy (MICU)
28 10A Lewy reflektor (światło drogowe)
29 7.5A System monitorowania ciśnienia w oponach (TPMS)
10A Przekaźnik świateł do jazdy dziennej, światła postojowe, oświetlenie tablicy rejestracyjnej
30 10A Lewy reflektor (światło mijania)
15A Lewy reflektor (światło mijania)
31  –
Przekaźnik
R1 PGM-FI #2 (pompa paliwa)
R2 Wylot z przodu
R3 Rozrusznik
Zobacz także:  Honda Accord VII (2006) - schematy bezpieczników i przekaźników

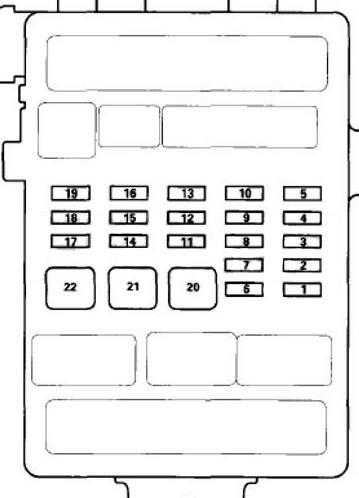

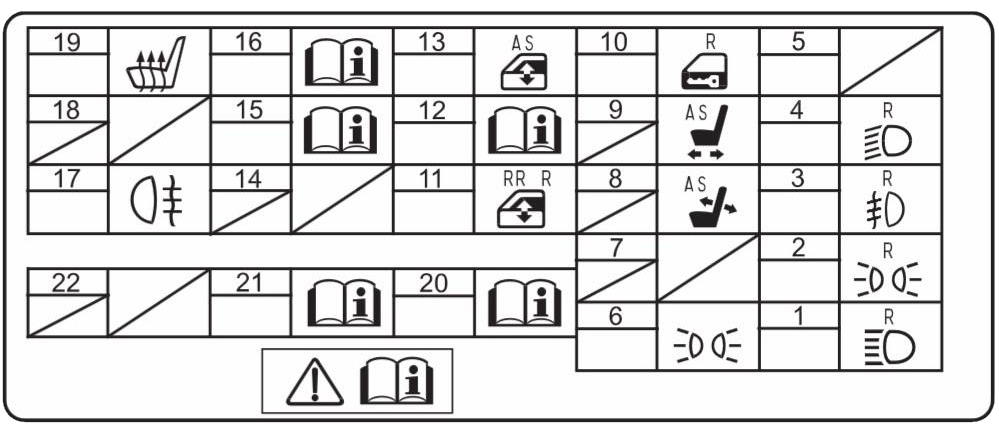

Skrzynka bezpieczników nr 2

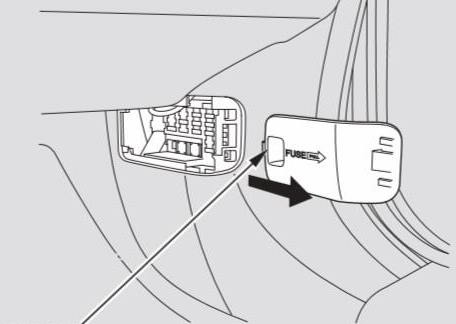

Druga skrzynka bezpieczników znajduje się pod tablicą rozdzielczą, na słupku, po stronie pasażera. Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników



Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Spotkanie

1 10A Prawy reflektor (światło drogowe)
2 10A Przednie prawe światło boczne, jednostka elektroniki nadwozia po stronie pasażera (MICU), przekaźnik świateł postojowych, bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 6
3 10A Przekaźnik przednich świateł przeciwmgielnych, przednie lewe światło przeciwmgielne, jednostka elektroniki nadwozia po stronie pasażera (MICU)
4 10A Prawy reflektor (światło mijania)
15A Prawy reflektor (światło mijania)
5
6 7,5 A Oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, oświetlenie schowka na rękawiczki, pilot do bramy, sterownik nawigacji, wyświetlacz
7
8 Fotel pasażera 20A elektrycznie (pochylenie oparcia, regulacja wysokości)
9 20A Fotel pasażera sterowany elektrycznie (przód/tył, regulacja wysokości)
10 10A Przekaźnik centralnego zamka, siłownik zamka przednich drzwi pasażera, siłownik zamka tylnych prawych drzwi
11 20A Elektrycznie sterowana tylna prawa szyba
12 15A Gniazdo konsoli środkowej, przekaźnik gniazda konsoli środkowej
20A Gniazdo konsoli środkowej, przekaźnik gniazda konsoli środkowej
13 20A Okno pasażera z przodu
14
15 20A Wzmacniacz audio
16
17 7,5 A Tylne światło przeciwmgielne
18 10A Elektryczny fotel kierowcy (podparcie odcinka lędźwiowego)
19 15A Podgrzewane siedzenia
20A Ogrzewanie siedzenia
20 30A Jednostka sterująca napinacza
21 30A Jednostka sterująca napinacza
22  –
Zobacz także:  Honda Pilot I (2003-2008) - schematy bezpieczników i przekaźników

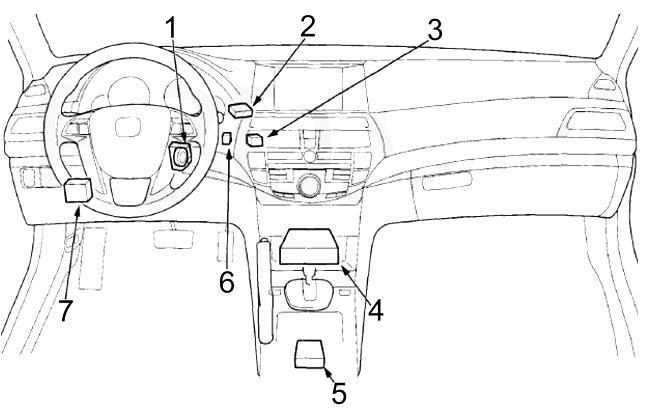

Dodatkowe elementy

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca immobilizera
  2. Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS).
  3. Centralny blok dystrybucyjny
  4. Jednostka sterująca poduszką powietrzną
  5. Jednostka sterująca USB
  6. Gniazdo przekaźnika w konsoli środkowej
  7. V6+A/T: Jednostka sterująca do elektrohydraulicznych mocowań silnika

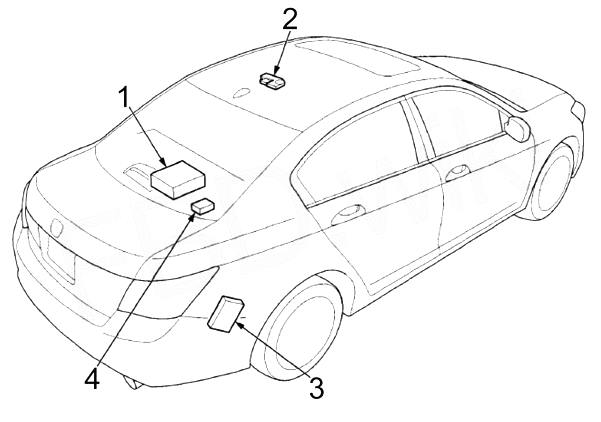

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca nawigacją
  2. Jednostka sterująca szyberdachu
  3. Odbiornik XM
  4. Jednostka sterująca kompasu

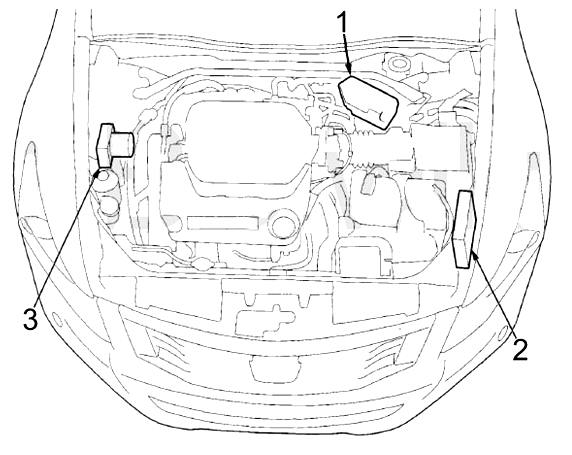

Komora silnika

Lokalizacja

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. M/T: Moduł sterujący silnika (ECM)
    A/T: Moduł sterujący silnika i skrzyni biegów (PCM)
  3. Jednostka sterująca i modulator ciśnienia VSA

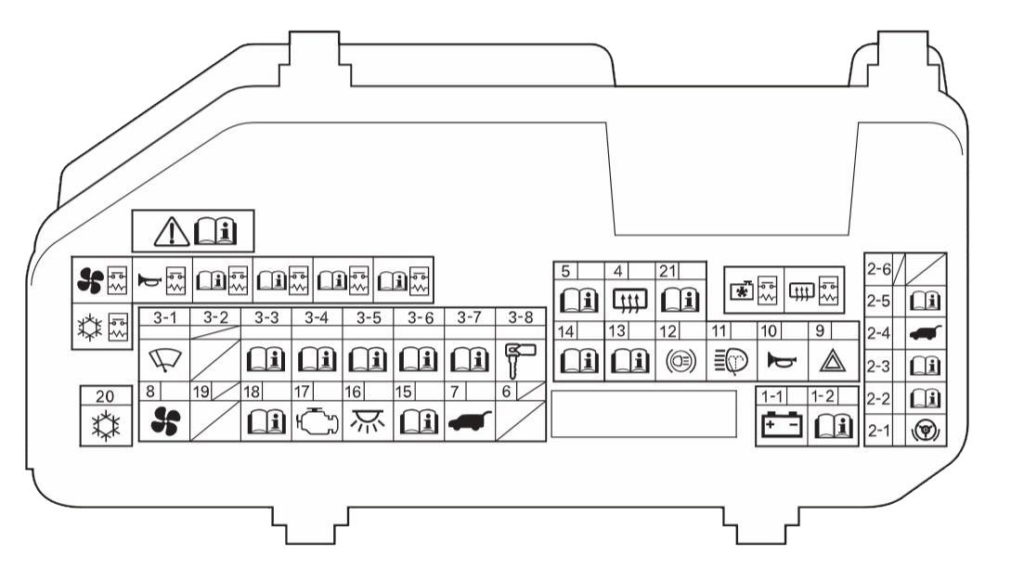

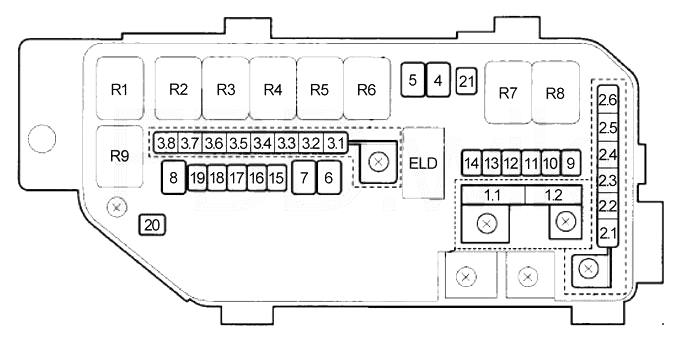

Skrzynka bezpieczników i przekaźników

Pod maską główny bezpiecznik i skrzynka przekaźników znajdują się po lewej stronie. Zamykana jest również pokrywą ochronną.



Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

Opis

1.1 120A 3,5L: Akumulator
100A 2,4 l: Akumulator
1.2 Bezpieczniki 40A (przedział pasażerski nr 2): nr 7, 8, 9, 10, 11, 12, 13
60A Aktywny tempomat: Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 7, 8, 9, 10, 11, 12, 13
2.1 70A Sterownik elektrycznego wspomagania kierownicy (ESP).
2.2 40A Jednostka sterująca i modulator ciśnienia VSA
2.3 30A Jednostka sterująca i modulator ciśnienia VSA
2.4 Bezpieczniki 40A (kabina pasażerska nr 2): nr 15, 17, 18, 19
2.5
2.6
3.1 50A Wyłącznik zapłonu
3.2 40A 2.4L (LX-S, LX-P PZEV, LX (’11-’12)): Bezpieczniki (kabina pasażerska nr 1): nr 18, 19, 20, 21, 22, 23, 24, 25
3.3 Bezpieczniki 30 A (przedział pasażerski nr 2): nr 1, 2, 3, 4
3.4 60A 3,5 l: 2,4 l (z wyjątkiem ↑): Bezpieczniki (skrzynka bezpieczników w kabinie nr 1): nr 18, 19, 20, 21, 22, 23, 24, 25
3.5 Bezpieczniki 30 A (przedział pasażerski nr 1): nr 26, 27, 28, 29, 30
3.6 30A 3,5L: Przekaźnik wentylatora chłodzącego, wentylator chłodzący
30A 2,4L: Wentylator klimatyzacji, przekaźnik wentylatora klimatyzacji
3.7 30A Przednia wycieraczka i spryskiwacz
3.8 30A 3,5L: Przekaźnik wentylatora klimatyzacji, wentylator klimatyzacji
30A 2,4L: Przekaźnik wentylatora chłodzącego, wentylator chłodzący
4 40A Przekaźnik ogrzewania tylnej szyby
5 20A 2,4 l: Dodatkowy wentylator chłodzący silnik
6
7
8 40A Grzałka, przekaźnik grzałki
9 15A Ostrzeżenie o zagrożeniu, jednostka elektroniki nadwozia po stronie kierowcy (MICU)
10 Światła stopu 20 A, czujnik położenia pedału hamulca, jednostka elektroniczna nadwozia po stronie kierowcy (MICU), moduł sterujący silnika (ECM/PCM), dodatkowe światło stopu, przekaźnik klaksonu, klakson
10A Aktywny tempomat, przełącznik ustawiania odległości, klakson, przekaźnik syreny antykradzieżowej
11 30A Spryskiwacz reflektorów
12 15A Aktywny tempomat, światła stopu, czujnik położenia pedału hamulca, jednostka sterująca i modulator ciśnienia VSA
13 15A Przekaźnik cewki zapłonowej, cewki zapłonowe
14 15A 3,5 l: Przekaźnik pomocniczy modułu sterującego silnika, układ EVAP, czujniki stosunku powietrza do paliwa (A/F), podgrzewane sondy lambda (HO2S), bezpiecznik (skrzynka bezpieczników komory silnika): nr 21
15A 2,4L: Przekaźnik pomocniczy modułu sterującego silnika, czujnik stosunku powietrza do paliwa (A/F), moduł sterujący silnika (ECM/PCM)
15 10A System audio, wyświetlacz centralny, złącze diagnostyczne (DLC), lampki w drzwiach, jednostka elektroniczna nadwozia po stronie kierowcy (MICU) (VBU), aktywny system redukcji szumów, mikrofon, zestaw wskaźników, jednostka sterująca Hands FreeLink, jednostka sterująca immobilizera, jednostka sterująca nawigacją , wyświetlacz, jednostka elektroniki nadwozia po stronie pasażera (MICU) (VBU), elektryczne fotele, jednostka sterująca elektrycznie sterowaną szybą, adaptacyjny tempomat, czujnik deszczu i czujnik światła
16 7,5 A Oświetlenie wnętrza, oświetlenie bagażnika, oświetlenie lusterka w osłonie przeciwsłonecznej, oświetlenie stacyjki, pilot do bramy, lampki w drzwiach
17 15A Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), moduł sterujący silnika (ECM/PCM) (IGP), przekaźnik przepustnicy (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), przekaźnik modułu sterującego nr 1 Silnik Moduł sterujący (PGM-FI), przekaźnik modułu sterującego silnika nr 2 (PGM-FI) (pompa paliwa)
18 15A Przekaźnik przepustnicy (ETCS), moduł sterujący silnika (ECM/PCM)
19 7,5 A 3,5 l: Moduł sterujący silnika (ECM/PCM) (VBUM)
20 7.5AA/C sprzęgło sprężarki, przekaźnik sprzęgła sprężarki klimatyzacji
21 7,5 A 3,5 l: Przekaźnik wentylatora chłodzącego silnik
7,5 A 2,4 l: Przekaźnik wentylatora klimatyzacji
Przekaźniki
R1 Podgrzewacz
R2 Sygnał dźwiękowy
R3 Jednostka sterująca silnika (PGM-FI nr 1)
R4 Jednostka sterująca silnika (PGM-FI Sub)
R5 Cewki zapłonowe
R6 Korpus przepustnicy (ETCS)
R7
R8 Ogrzewanie tylnej szyby
Zobacz także:  Honda Civic VIII (2010-2011) - schematy bezpieczników i przekaźników
