Honda Accord IX (2013-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IX z lat: 2013, 2014, 2015. Honda Accord IX, znany również jako Honda Accord CP/CR, to model samochodu osobowego klasy średniej produkowany przez japońskiego producenta samochodów Honda w latach 2012-2017. Jest to dziewiąta generacja popularnej linii Accord, która kontynuuje długą tradycję […]

05/22/2023
Czas czytania: 4 minut
Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IX z lat: 2013, 2014, 2015.

Honda Accord IX, znany również jako Honda Accord CP/CR, to model samochodu osobowego klasy średniej produkowany przez japońskiego producenta samochodów Honda w latach 2012-2017. Jest to dziewiąta generacja popularnej linii Accord, która kontynuuje długą tradycję tej marki i wprowadza nowe innowacje.

Honda Accord IX wyróżnia się nowoczesnym, aerodynamicznym designem, który podkreśla elegancję i sportowy charakter samochodu. Dostępny jest zarówno w wersji sedan, jak i coupe, dając klientom możliwość wyboru zależnie od ich preferencji stylu i funkcjonalności.

Wnętrze samochodu zostało starannie zaprojektowane, oferując wysoką jakość wykonania i komfort podróżowania. Kabina jest przestronna, zapewniając wygodne miejsce dla kierowcy i pasażerów. Honda Accord IX wyposażona jest w liczne funkcje i technologie, takie jak system multimedialny, nawigacja satelitarna, klimatyzacja, skórzana tapicerka, elektrycznie regulowane fotele i wiele innych, co zapewnia wygodę i wyższy poziom luksusu.

Pod względem napędu Honda Accord IX oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy. Silniki te zapewniają dobrą wydajność, responsywność i ekonomiczne zużycie paliwa, co jest ważne dla klientów poszukujących zarówno osiągów, jak i oszczędności.

Honda Accord IX wyposażona jest w zaawansowane systemy bezpieczeństwa, takie jak ABS (System zapobiegania blokowaniu kół), ESP (Elektroniczny program stabilizacji), system monitorowania martwego pola, system utrzymywania pasa ruchu i wiele innych. Dzięki temu samochód zapewnia wysoki poziom ochrony dla kierowcy i pasażerów.

Zobacz także:  Honda Civic VIII (2007) - schematy bezpieczników i przekaźników

Accord IX odznacza się również dobrze zestrojonym zawieszeniem, które zapewnia komfortową jazdę i pewne prowadzenie. Samochód ten cieszy się również uznaniem za swoją niezawodność, trwałość i niskie koszty utrzymania.

Podsumowując, Honda Accord IX to udany model, który oferuje atrakcyjny design, przestronne wnętrze, różnorodność jednostek napędowych i zaawansowane funkcje bezpieczeństwa. Jest to samochód, który spełnia oczekiwania klientów w zakresie komfortu, wydajności i niezawodności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

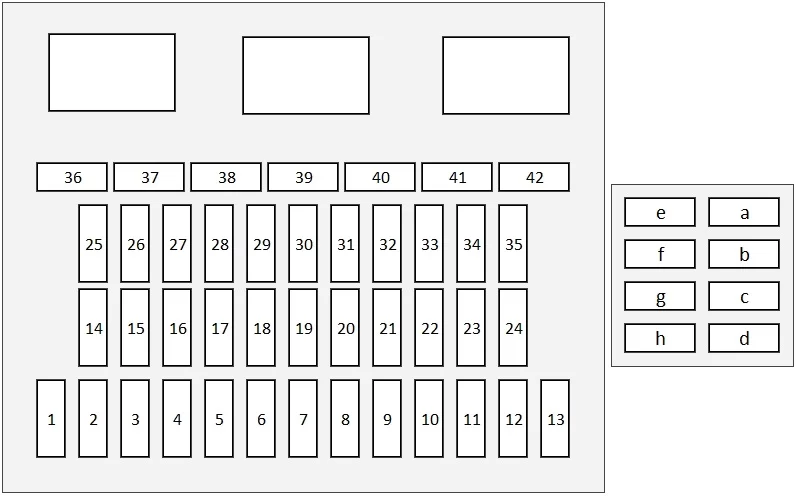

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Klimatyzacja 7,5 A
2 DRL – światła do jazdy dziennej 7,5 A
3
4
5 Licznik 7,5 A
6 SRS 7,5 A
7 Opcja (7,5 A)
8 PANNA SOL 10 A
9 Pompa paliwowa 20 A
10 ABS/VSA 7,5 A
11
12 Przednia wycieraczka 7,5 A
13 ACG 15 A
14 Gniazdo zasilania tylnych akcesoriów (przedział konsoli) (20A)
15 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
16 Szyberdach (opcja) (20A)
17 Podgrzewacze siedzeń przednich (opcja) (20A)
18
19 Odblokowanie drzwi bocznych pasażera 10 A
20 Odblokowanie tylnych drzwi po stronie kierowcy 10 A
21 Zamek drzwi kierowcy 10 A
22 Zamek drzwi bocznych pasażera 10 A
23 Odblokowanie drzwi kierowcy 10 A
24 SRS 10 A
25 Oświetlenie 10 A
26 Blokada klawiszy 7,5 A
27 Światła postojowe 10 A
28 Podparcie lędźwiowe (opcja) (10 A)
29 Prawe światło drogowe 10 A
30 Spryskiwacz 15 A
31 SMART (opcja) (10 A)
32 Zasilania okna kierowcy 20 A
33 Elektryczna szyba pasażera z przodu 20 A
34 Tylne okno po stronie kierowcy 20 A
35 Tylne okno elektryczne po stronie pasażera 20 A
36 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
37 AKCESORIUM 7,5 A
38
39 Światło drogowe lewego reflektora 10 A
40 Gniazdo zasilania akcesoriów (panel konsoli) 20 A
41 Zamek tylnych drzwi po stronie kierowcy 10 A
42 Zamek od drzwi 20 A
a Dźwięk (opcja) (7,5 A)
b ACM (opcja) (20A)
c Podgrzewacze tylnych siedzeń (opcja) (15A)
d Wzmacniacz premium (opcja) (20A)
e
f
g Elektrycznie pochylany fotel pasażera (opcja) (20A)
h Elektrycznie przesuwany fotel pasażera (opcja) (20A)

Komora silnika

Zobacz także:  Honda Civic X (2019) - schematy bezpieczników i przekaźników

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akumulator 125 A
2 EPS 70 A
2 Główna skrzynka bezpieczników 1 (60A)
2 Skrzynka bezpieczników opcja 1 (40A)
2
2
2 ABS/VSA FSR 40 A
2 Silnik ABS/VSA 30 A
3
3
3
3
4 Przednie światło przeciwmgielne (modele z systemem SMART Entry mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (15A)
5 Klakson 10 A
6 Światło stop 10 A
7 FI Sub 15 A
8 DRL – świata do jazdy dziennej (7,5 A)
9 Cewka IG 15 A
10 Wtryskiwacz (4-cyl.) 20 A
11 Światła awaryjne 15 A
12 Główna skrzynka bezpieczników 2 60 A
12 Skrzynka bezpieczników Opcja 2 (40A)
12 IG Główny 1 50 A / 30 A (modele z systemem wejściowym SMART)
12 IG Główny 2 (modele z systemem wejściowym SMART) 30 A
12 Silnik wentylatora pomocniczego 20 A (4-cyl) / 30 A (6-cyl)
12 Główne światła mijania 30 A
12 Skrzynka bezpiecznikowa 30 A
12 Silnik wycieraczek 30 A
12 Główny silnik wentylatora 30 A
12 Rozrusznik (modele z systemem SMART entry) 30 A
13 Tylny odmgławiacz 40 A
14 Silnik nagrzewnicy 40 A
15 FI Główny 15 A
16 Podgrzewane lusterko zewnętrzne (modele z systemem wejścia SMART mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (10 A)
17 Sprzęgło MG 7,5 A
18 DBW 15 A
19 Małe światło 20 A
20 Wewnętrzne światło 7,5 A
21 Zapasowy 10 A
22 Audio 10 A
23 Zegar wentylatora 7,5 A
24 Prawy reflektor mijania 10 A
25 Światła mijania lewego reflektora 10 A
26
