Honda S2000 (1999-2009) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy S2000 z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Honda S2000 to sportowy samochód typu roadster, który był produkowany przez japońskiego producenta samochodów Honda w latach 1999-2009. S2000 jest uwielbiany przez entuzjastów motoryzacji ze względu na swoje doskonałe osiągi, precyzyjne prowadzenie i charakterystyczny napęd na tylne koła.

Pod względem designu, Honda S2000 prezentuje klasyczne proporcje roadstera z długą maską, nisko osadzoną kabiną i krótkim tyłem. Charakteryzuje go dynamiczny wygląd z ostrymi kantami, dużymi wlotami powietrza i wyraźnymi liniami, które podkreślają jego sportowy charakter. Składany dach zapewnia możliwość otwartego przejażdżki, dodając jeszcze więcej emocji podczas jazdy.

Wnętrze Hondy S2000 jest minimalistyczne, skoncentrowane na kierowcy i zapewniające sportowe doświadczenie. Oferuje dwuosobowe siedzenia, które są dobrze wyprofilowane, zapewniając doskonałe trzymanie ciała podczas dynamicznej jazdy. Deska rozdzielcza jest prosta i funkcjonalna, z koncentracją na niezbędnych kontrolach i wskaźnikach. S2000 nie skupia się na luksusowych elementach, ale na precyzji i związku kierowcy z samochodem.

W sercu Hondy S2000 znajduje się silnik o pojemności 2,0 lub 2,2 litra, który charakteryzuje się wysokimi obrotami i mocą. Jest to czterocylindrowa jednostka napędowa z bezpośrednim wtryskiem paliwa, która osiąga imponujące obroty wynoszące aż 9000 obr./min. Osiągi S2000 są imponujące, a kierowca może cieszyć się płynnym przyspieszeniem i doskonałą responsywnością silnika.

Pod względem prowadzenia, Honda S2000 oferuje precyzyjne i reaktywne prowadzenie, które dostarcza ogromną radość z jazdy. Napęd na tylne koła, dobrze wyważona masa i sztywna konstrukcja sprawiają, że S2000 jest niezwykle zwinny i stabilny na zakrętach. Układ kierowniczy jest dokładny, a zawieszenie zapewnia doskonałą przyczepność i kontrolę.

Honda S2000 to samochód, który cieszy się dużym uznaniem wśród miłośników sportowych aut. Jego wyjątkowe osiągi, precyzyjne prowadzenie i emocje, jakie zapewnia podczas jazdy, czynią go jednym z ikonicznych roadsterów. S2000 to połączenie japońskiego inżynieryjnego mistrzostwa i pasji do motoryzacji.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

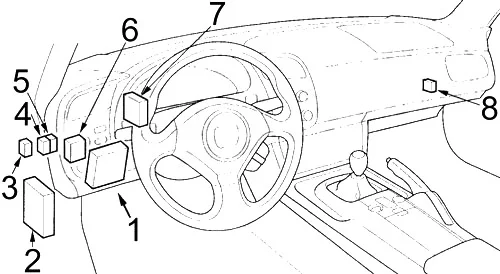

  1. Skrzynka bezpiecznikowa
  2. Moduł sterujący silnika (ECM)
  3. 2006-2009: Przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS)
  4. Przekaźnik odcinania świateł drogowych
  5. 2000-2001: Przerywany przekaźnik wycieraczek
    2002-2009: Przekaźnik odmgławiacza tylnej szyby
  6. Bezkluczykowa jednostka sterująca zamkiem drzwi
  7. 2000-2005: Tempomat
  8. 2006-2009: Moduł sterujący siłownika przepustnicy

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

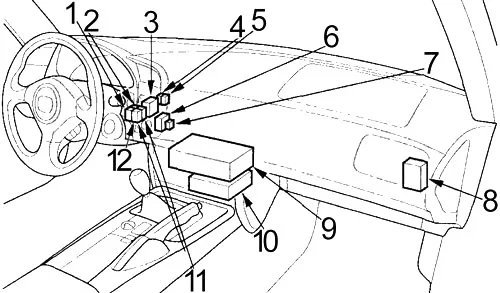

  1. Przekaźnik cewki zapłonowej
  2. Przekaźnik czujnika stosunku paliwa do powietrza (A/F)
  3. 2000-2005: Główny przekaźnik PGM-FI
  4. 2006-2009: Przekaźnik główny PGM-FI nr 1
  5. 2006-2009: Przekaźnik główny PGM-FI nr 2
  6. Jednostka sterująca światłami do jazdy dziennej
  7. Podrzędna jednostka sterująca świateł do jazdy dziennej
  8. Zamienna górna jednostka sterująca
  9. Jednostka audio
  10. Jednostka dodatkowego systemu przytrzymującego (SRS)
  11. Przekaźnik zapłonu (IG2)
  12. Przekaźnik gniazda zasilania akcesoriów

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

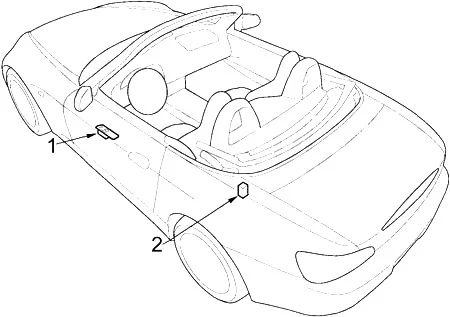

  1. Główny wyłącznik okna zasilania
  2. 2002-2009: Przekaźnik zmiany odmgławiacza tylnej szyby

Schemat skrzynki bezpieczników w przedziale pasażerskim

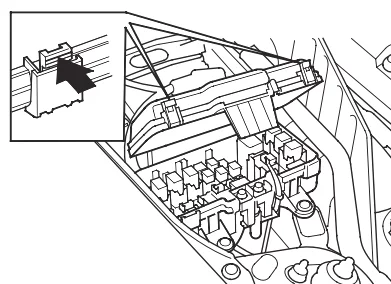

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Aby go otworzyć, przekręć pokrętło.

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

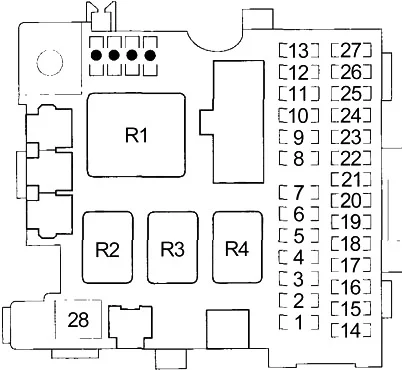

Numer Ampery [A] Opis
1 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
2 15 Jednostka dodatkowego systemu unieruchamiającego (SRS), pompa paliwa, jednostka sterująca immobilizera-odbiornik (2006-2009), przekaźnik główny PGM-FI (2000-2005), jednostka zbiornika paliwa, wskaźnik odcięcia poduszki powietrznej pasażera, jednostka czujnika masy pasażera
3 7,5 Przełącznik blokady sprzęgła, przełącznik rozruchu silnika, przekaźnik odcinania rozrusznika, elektromagnes rozrusznika
4 15 2000-2005: Cewki zapłonowe
5 7,5 Światła cofania, światło układu ładowania (2004-2005), wskaźnik świateł do jazdy dziennej (DRL), jednostka sterująca elektronicznego wspomagania kierownicy (EPS), zespół wskaźnika, jednostka sterująca bezkluczykowego zamka drzwi, jednostka sterująca dachu składanego
6 15 Zawór elektromagnetyczny sterowania powietrzem, alternator, wskaźnik układu ładowania (2000-2003), tempomat, główny wyłącznik tempomatu, zespół elektrycznego czujnika obciążenia (ELD), zawór elektromagnetyczny obejściowy kontroli emisji par (EVAP), zawór odcinający pochłaniacza EVAP, EVAP Zawór oczyszczania kanistra, podgrzewane pierwotne i wtórne czujniki tlenu, przekaźnik zmiany odmgławiacza tylnej szyby (2002-2005)
7 7,5 Kierunkowskaz/przekaźnik zagrożenia
8 20 Główny wyłącznik szyby , silnik wycieraczek szyby przedniej, przekaźnik przerywany wycieraczek
9 10 Gniazdo zasilania akcesoriów, moduł audio, zdalny przełącznik radiowy, kabriolet górny przełącznik światła
10 7,5 2006-2009: Przekaźnik czujnika stosunku paliwa do powietrza (A/F) (LAF)
11 7,5 2006-2009: Przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS)
12 15 Silnik spryskiwacza przedniej szyby, kabriolet górny przełącznik
13 7,5 Przerywany obwód napędowy wycieraczek (w zespole wskaźnika)
14 15 2006-2009: Moduł sterujący siłownika przepustnicy
15 20 2006-2009: Czujnik stosunku powietrza do paliwa (A/F) nr 1, Kontrola emisji par (EVAP) Zawór odpowietrzający kanistra
16 15 2006-2009: Cewki zapłonowe, przekaźnik cewki zapłonowej
17 20 Silnik szyby kierowcy
18 20 Silnik szyby pasażera, górna jednostka sterująca kabrioletu
19 7,5 Modulator-sterownik ABS (2000-2005), jednostka sterująca światłami do jazdy dziennej, siłownik lusterka mocy, przekaźnik odmgławiacza tylnej szyby
20 7,5 Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy, przekaźnik wentylatora skraplacza klimatyzacji, panel sterowania nagrzewnicy, przekaźnik wentylatora chłodnicy, silnik sterowania recyrkulacją
21 7,5 Moduł sterujący silnika (ECM), przekaźnik główny PGM-FI (2000-2005), jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
22 15 Jednostka audio
23 10 Przekaźnik świateł tylnych, oświetlenie modułu audio, światło głównego przełącznika tempomatu, przednie światła postojowe, światła wskaźnika, światło przełącznika ostrzegania o zagrożeniach, oświetlenie panelu sterowania ogrzewaniem, jednostka sterująca bezkluczykowego zamka drzwi, oświetlenie tablicy rejestracyjnej, złącze opcjonalne, światła przełącznika dachu kabrioletu, pilot radiowy Przełączniki świateł, tylne boczne światła obrysowe, tylne światła, tylne światło przełącznika odmgławiacza, podświetlenie wskaźnika odcięcia poduszki powietrznej pasażera (2006-2009), światło wyłącznika VSA
24 7,5 Reflektory sufitowe/punktowe, oświetlenie bagażnika
25 7,5 Moduł sterujący silnika (ECM), zespół wskaźnika, panel sterowania nagrzewnicą, lampka kontrolna immobilizera, jednostka sterująca dachu kabrioletu, odbiornik jednostki sterującej immobilizera (2006-2009), odbiornik XM, wskaźnik systemu immobilizera
26 15 Bezkluczykowa jednostka sterująca zamka drzwi, elektromagnes otwierania pokrywy bagażnika
27 10 Jednostka sterująca światłami do jazdy dziennej
28 – –
Przekaźnik
R1 Kierunkowskaz/zagrożenie
R2 2000-2001 (hardtop): Odmgławiacz tylnej szyby
R3 Cięcie startowe
R4 Światła tylne

Komora silnika

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

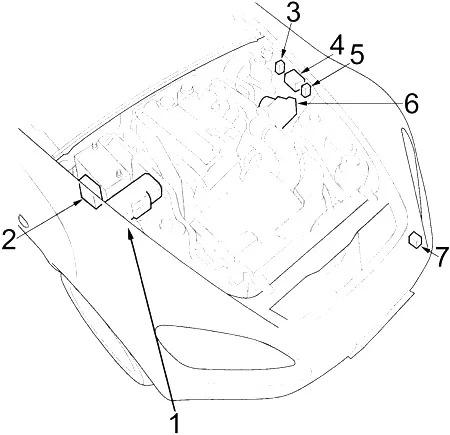

  1. Skrzynka bezpieczników nr 1
  2. Elektroniczny układ wspomagania kierownicy (EPS)
  3. 2002-2005: Przerywany przekaźnik wycieraczek
  4. Skrzynka bezpieczników nr 2
  5. 2006-2009: Przerywany przekaźnik wycieraczek
  6. ABS/VSA (2006-2009)) Modulator-jednostka sterująca
  7. 2000-2005: Przekaźnik pompy powietrza

Skrzynka bezpieczników komory silnika nr 1

Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera obok akumulatora. Aby go otworzyć, naciśnij dwie zakładki, jak pokazano.

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

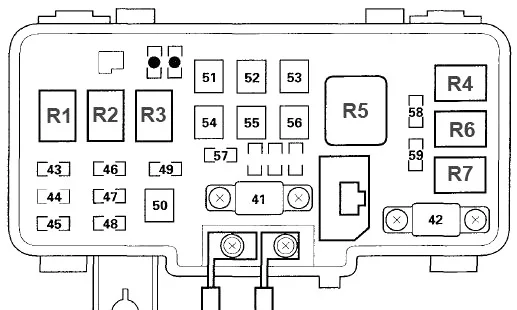

Numer Ampery [A] Opis
41 100 Akumulator, dystrybucja zasilania
42 40 Przełącznik zapłonu (BAT)
43 20 Prawy reflektor (światła drogowe/mijania), jednostka sterująca światłami do jazdy dziennej
44 – –
45 20 Lewy reflektor (światła drogowe/mijania), jednostka sterująca światłami do jazdy dziennej, zespół wskaźnika, wskaźnik świateł drogowych, przekaźnik odcinania świateł drogowych
46 15 Złącze łącza danych (DLC), przekaźnik główny PGM-FI (2000-2005), czujnik położenia wału korbowego (CKP) (2006-2009), czujnik położenia wałka rozrządu (CMP) (2006-2009), moduł sterujący silnika (ECM (2006- 2009))
47 10 2000-2001: Moduł sterujący modulatora ABS, światła hamowania, tempomat, moduł sterowania silnikiem (ECM), wysoko montowane światło hamowania, klakson
15 2002-2009: Modulator-sterownik ABS (2002-2005), światła hamowania, tempomat (2002-2005), moduł sterowania silnikiem (ECM), wysoko montowane światło hamowania, klakson
48 20 2000-2005: Modulator ABS-jednostka sterująca
30 2006-2009: Modulator-jednostka sterująca VSA
49 10 Światła awaryjne
50 30 2000-2005: Modulator ABS-jednostka sterująca
30 2006-2009: Modulator-jednostka sterująca VSA
51 40 Bezpieczniki: № 17, 18
52 20 Prawy kabriolet górny silnik
53 20 2008-2009: Przekaźnik gniazda zasilania akcesoriów
54 30 Bezpieczniki: № 22, 23, 24, 25, 26, 27
55 20 Lewy kabriolet górny silnik
56 40 Silnik dmuchawy
57 20 Silnik wentylatora chłodnicy
58 20 Silnik wentylatora skraplacza klimatyzacji, sprzęgło sprężarki klimatyzacji
59 20 Bezpieczniki: № 14, 15, 16
• • Zapasowy bezpiecznik
Przekaźnik
R1 Prawy reflektor
R2 Lewy reflektor
R3 Klakson
R4 Wentylator skraplacza klimatyzacji
R5 Silnik dmuchawy
R6 Wentylator chłodnicy
R7 Sprzęgło sprężarki klimatyzacji

Skrzynka bezpieczników komory silnika nr 2

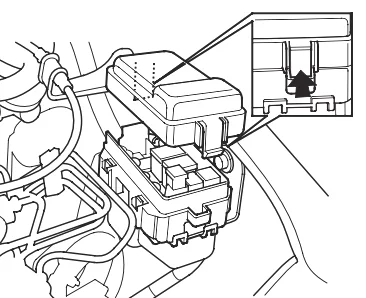

Dodatkowa skrzynka bezpieczników pod maską znajduje się po stronie kierowcy, w pobliżu zbiornika płynu hamulcowego. Aby go otworzyć, naciśnij wypustki z każdej strony i zdejmij pokrywę.

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
32 60 2000-2005: Elektryczny czujnik prądu pompy powietrza
33 70 Elektroniczny układ wspomagania kierownicy (EPS)
34 20 Odmgławiacz tylnej szyby
35 – –
36 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
