Honda Civic X (2016-2017) – schematy bezpieczników i przekaźników

Rocznik 2016-2017

Zaktualizowano 23.05.2023

Honda Civic X (2016-2017) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic X z lat: 2016, 2017.

Honda Civic X, znany również jako Honda Civic Tenth Generation, jest obecną generacją modelu Honda Civic, który został wprowadzony na rynek w 2016 roku. Ten model wprowadził nowoczesny design, zaawansowane technologie i innowacyjne rozwiązania.

Pod względem stylistyki zewnętrznej, Honda Civic X wyróżnia się dynamicznym i agresywnym wyglądem. Ma smukłą sylwetkę z ostro zarysowanymi liniami, charakterystycznym przodem z dużymi reflektorami i kaskadowym grillem. Tylne światła są nowoczesne i futurystyczne, nadając samochodowi nowoczesny wygląd.

Wnętrze Honda Civic X jest nowoczesne, ergonomiczne i przestronne. Deska rozdzielcza jest zaprojektowana w sposób intuicyjny, a materiały użyte do wykończenia są wysokiej jakości. Samochód oferuje również szeroki wybór funkcji i opcji, takich jak system multimedialny z ekranem dotykowym, nawigacja, klimatyzacja dwustrefowa, system audio premium i wiele innych.

Honda Civic X jest dostępna w różnych wersjach nadwozia, w tym jako sedan, coupe i hatchback. Wersje silnikowe obejmują jednostki benzynowe i wysokoprężne, które zapewniają zarówno oszczędność paliwa, jak i dynamiczną jazdę.

Pod względem technologii i bezpieczeństwa, Honda Civic X oferuje wiele zaawansowanych funkcji. Może być wyposażona w systemy wspomagające jazdę, takie jak adaptacyjny tempomat, asystent pasa ruchu, monitorowanie martwego pola, system automatycznego hamowania w przypadku kolizji i wiele innych. Dodatkowo, samochód jest wyposażony w nowoczesne systemy bezpieczeństwa, w tym system zapobiegania kolizjom, system ostrzegania o niezamierzonej zmianie pasa ruchu i wiele innych.

Honda Civic X cieszy się dobrą opinią dzięki swojemu niezawodnemu napędowi, komfortowi jazdy i sportowym osiągom. Model ten jest także doceniany za swoje zaawansowane funkcje technologiczne, wszechstronność i atrakcyjny wygląd.

Podsumowując, Honda Civic X to nowoczesna i zaawansowana generacja samochodów Honda Civic. Oferuje ona atrakcyjny design, przestronne wnętrze, różne wersje nadwozia oraz zaawansowane technologie i funkcje bezpieczeństwa. Honda Civic X jest ceniona za swoją niezawodność, komfort jazdy i dynamiczne osiągi.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

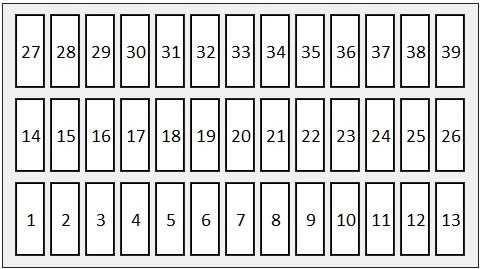

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Civic X (2016-2017) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Akcesorium	10 A
2	Nieużywany (z inteligentnym systemem wejściowym) Zamek na klucz (bez inteligentnego systemu wejściowego)	– (5A)
3	—	—
4	Przednia kamera z czujnikiem (z inteligentnym systemem wprowadzania) Skrzynia biegów (bez inteligentnego systemu wprowadzania) (modele z bezstopniową skrzynią biegów)	(5 A) (10 A)
5	Opcja	10 A
6	Wskaźnik SRS	10 A
7	Licznik	10 A
8	Pompa paliwowa	15 A
9	Klimatyzacja	10 A
10	—	—
11	Kontrola silnika	5 A
12	Zamek drzwi bocznych pasażera	10 A
13	Odblokowanie tylnych drzwi po stronie kierowcy	(10 A)
14	Tylne okno po stronie kierowcy	(20A)
15	Szyba po stronie pasażera z przodu	20 A
16	Zamek od drzwi	20 A
17	Skrzynia biegów (z inteligentnym systemem wprowadzania) (modele z bezstopniową skrzynią biegów) Przednia kamera z czujnikiem (bez inteligentnego systemu wprowadzania)	(10 A) (5 A)
18	—	—
19	Szyberdach (opcja)	(20A)
20	—	—
21	ACG	10 A
22	Światła dzienne	10 A
23	—	—
24	Przednia kamera z czujnikiem (opcja)	(5A)
25	Zamek drzwi kierowcy	10 A
26	Odblokowanie drzwi bocznych pasażera	10 A
27	Tylne okno elektryczne po stronie pasażera	(20A)
28	Okno zasilania kierowcy	20 A
29	Gniazdo zasilania akcesoriów przednich	20 A
30	Smart Entry (z systemem smart entry) Nie używany (bez smart entry)	10 A –
31	Elektrycznie pochylany fotel kierowcy (opcja)	(20A)
32	Podgrzewanie siedzeń przednich (opcja)	(20A)
33	Elektrycznie przesuwany fotel kierowcy (opcja)	(20A)
34	VSA/ABS	10 A
35	SRS	10 A
36	—	—
37	—	—
38	Zamek tylnych drzwi po stronie kierowcy	(10 A)
39	Odblokowanie drzwi kierowcy	10 A

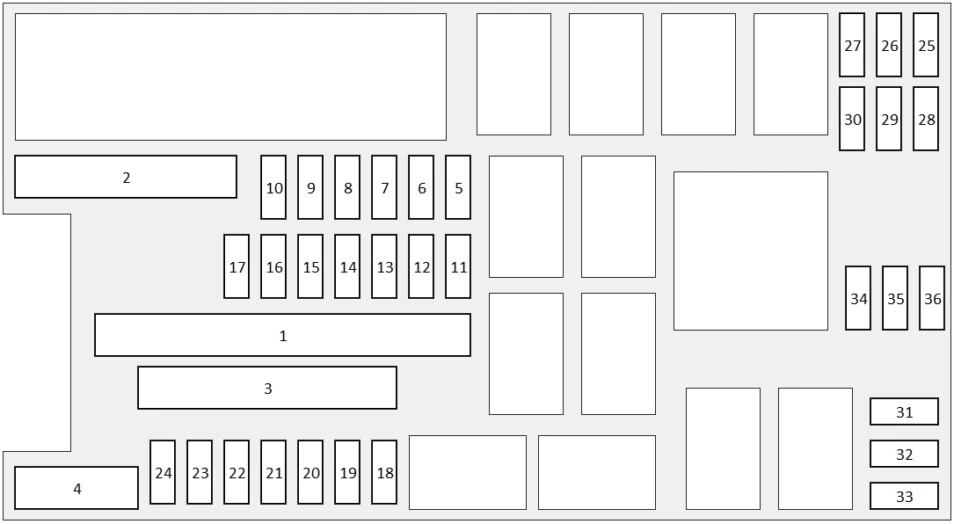

Komora silnika

Znajduje się w pobliżu akumulatora.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Civic X (2016-2017) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Elektrycznie regulowane siedzenie pasażera (opcja) Podgrzewacze tylnych siedzeń (opcja)	(60A)
1	Wentylator chłodzący (2,0 l)	(30A)
1	Wentylator chłodzący (1,5 l)	(50 A)
1	–	–
1	IG Main (z inteligentnym systemem wejściowym) Nie używany (bez inteligentnego systemu wejściowego)	30 A –
1	Główne światła drogowe	30 A
1	Akumulator	125 A
2	EPS	70 A
2	IG Main (30 A (z inteligentnym systemem wejściowym) / 50 A (bez inteligentnego systemu wejściowego))	30 A / 50 A
2	Opcja skrzynki bezpieczników (opcja)	(40A)
2	Skrzynka bezpiecznikowa	60 A
2	Silnik wycieraczki przedniej	30 A
2	Główne światła mijania	30 A
3	Tylny odszraniacz	40 A
3	Rozrusznik (z systemem Smart Entry) Nieużywany (bez systemu Smart Entry)	30 A –
3	Skrzynka bezpiecznikowa	40 A
3	Silnik ABS/VSA	40 A
3	ABS/VSA FSR	40 A
3	Silnik dmuchawy	40 A
4	–	–
4	–	–
4	–	–
4	–	–
5	Wentylator chłodzący	5 A
6	Spryskiwacze	15 A
7	FI Główny	15 A
8	FI Sub	15 A
9	Światła stopu	10 A
10	Wtryskiwacz (1,5 l)	(15A)
11	LAF	5 A
12	FI ECU	10 A
13	Światła postojowe	10 A
14	Światła awaryjne	15 A
15	Cewka IG	15 A
16	Skrzynia biegów (modele z bezstopniową skrzynią biegów)	(15A)
17	Światła dzienne	10 A
18	Zapasowy	10 A
19	Audio	15 A
20	Wzmacniacz audio (opcja)	(30A)
21	Światła wewnętrzne	10 A
22	Przednie światła przeciwmgielne (opcja)	(15A)
23	Sprężarka klimatyzacji (opcja)	(10 A)
24	Klakson	10 A
25	Światła mijania lewego reflektora	10 A
26	Prawy reflektor mijania	10 A
27	AKT VB (1,5 l)	(10 A)
28	Światło drogowe lewego reflektora	10 A
29	Prawe światło drogowe	10 A
30	–	–
31	Ogrzewacze tylnych siedzeń	(15A)
32	Elektrycznie przesuwany fotel pasażera (opcja)	(20A)
33	Elektrycznie rozkładany fotel pasażera (opcja)	(20A)
34	–	–
35	–	–
36	–	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
