W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IV z lat: 1989, 1990, 1991, 1992, 1993.

Honda Accord IV, znany również jako Honda Accord CD7/CD9, był produkowanym w latach 1989-1993 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord IV:

  1. Design: Honda Accord IV przeszedł znaczącą metamorfozę w porównaniu do swojego poprzednika. Zyskał bardziej kanciaste linie i bardziej aerodynamiczny kształt. Był dostępny w wersji czterodrzwiowego sedana oraz wersji coupe. Nowy design nadawał Accord IV nowoczesny wygląd, a jednocześnie zachowywał pewną elegancję.
  2. Silniki: Honda Accord IV oferował różne jednostki napędowe, zależnie od rynku. Dostępne były silniki benzynowe o pojemności od 1.8 do 2.2 litra. Silniki te były dostępne w różnych wersjach mocy i konfiguracji, w tym z wtryskiem paliwa.
  3. Wyposażenie i wnętrze: Accord IV był wyposażony w wiele funkcji i udogodnień, które podnosiły komfort podróżowania. W zależności od wersji i wyposażenia, oferowano klimatyzację, elektrycznie sterowane szyby i lusterka boczne, centralny zamek, system audio, skórzaną tapicerkę, podgrzewane fotele i wiele innych opcji.
  4. Technologia i innowacje: Accord IV wprowadził pewne technologiczne ulepszenia. Na przykład, w niektórych wersjach dostępne było elektronicznie sterowane zawieszenie (Electronically Controlled Suspension, ECS), które dostosowywało twardość zawieszenia w zależności od warunków jazdy. Ponadto, Accord IV wprowadził system ABS (Antilock Braking System) jako standardowe wyposażenie w niektórych rynkach.
  5. Sukces rynkowy: Honda Accord IV zdobył duże uznanie na rynku, zarówno w Japonii, jak i na arenie międzynarodowej. Model ten kontynuował sukces swoich poprzedników, oferując niezawodność, komfort, solidną jakość wykonania i dobrą dynamikę. Sprzedaż Accord IV przyczyniła się do utrzymania pozycji marki Honda jako wiodącego producenta samochodów klasy średniej.
Zobacz także:  Honda Accord X (2020-2022) - schematy bezpieczników i przekaźników

Honda Accord IV był popularnym wyborem wśród klientów poszukujących niezawodnego, komfortowego i dobrze wyposażonego samochodu klasy średniej. Jego udany design, zaawansowane technologie i wysoka jakość wykonania przyciągały klientów na całym świecie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników

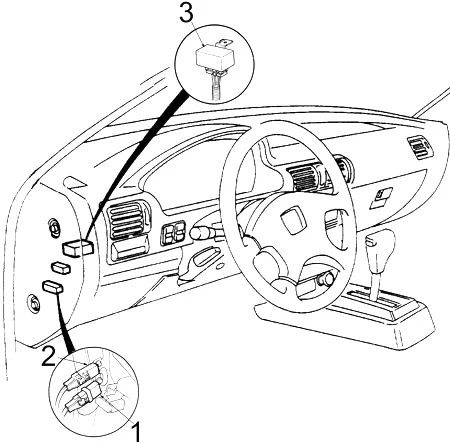

  1. Skrzynka bezpiecznikowa
  2. Moduł sterowania wentylatorem chłodnicy/Timer wentylatora chłodzącego
  3. Złącze łącza danych (DLC)

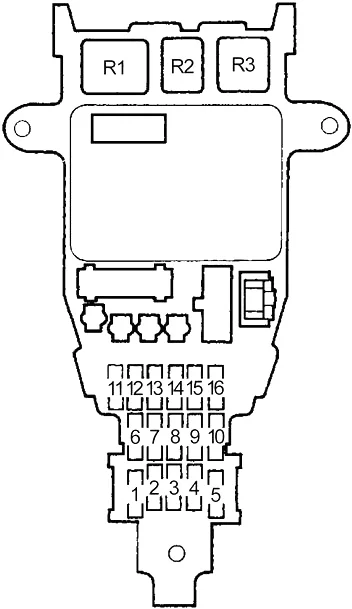

Skrzynka bezpieczników w przedziale pasażerskim

Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1
2 10 Wskaźnik i światła ostrzegawcze/kontrolki, wskaźnik położenia dźwigni zmiany biegów, elektromagnes blokady zmiany biegów, wskaźnik bezpieczeństwa, światła cofania, czujnik prędkości, światła kierunkowskazów/przekaźnik, zegar, automatyczny pas bezpieczeństwa, zintegrowana jednostka sterująca
3 15 Główny przekaźnik i pompa paliwowa PGM-FI, zawory elektromagnetyczne kontroli emisji, regulator napięcia, jednostka czasowa wentylatora chłodzącego, jednostka sterująca automatyczną skrzynią biegów, lampka ostrzegawcza ładowarki, jednostka elektrycznego czujnika obciążenia (ELD), zawór elektromagnetyczny kontroli powietrza dolotowego, jednostka sterująca mocowania silnika, Zawór elektromagnetyczny sterowania mocowaniem silnika
4 10 ’92-’93: Jednostka uzupełniająca systemu przytrzymującego (SRS)
5
6
7 7,5 Wyłącznik główny Criuse Control, jednostka sterująca Criusie
8 7,5 ’90-’92: Przekaźnik dachu słonecznego i silnik
10 93: przekaźnik i silnik szyberdachu, spryskiwacz tylnej wycieraczki, lusterka elektryczne
9 30 Wycieraczka/spryskiwacz przedniej szyby, wycieraczka przerywana
10
11
12 7,5 Przekaźnik sprzęgła sprężarki klimatyzacji
13 7,5 Jednostka czasowa wentylatora chłodzącego, silnik sterujący nagrzewnicą ABS, silnik sterujący recyrkulacją, panel sterowania nagrzewnicą
14 7,5 Sygnał rozrusznika (automatyczna skrzynia biegów), wskaźnik
15 7,5 Przekaźnik świateł do jazdy dziennej
16 10 Stereofoniczne radio/odtwarzacz kasetowy, zapalniczka
Przekaźnik
R1 Kierunkowskaz/zagrożenie
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby
R4 Otwarty dach słoneczny
R5 Zamknięcie dachu słonecznego
Zobacz także:  Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników
Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników

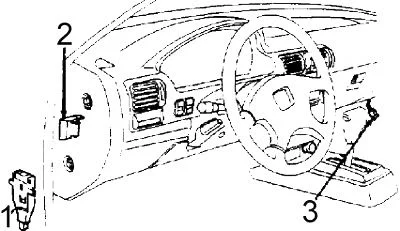

  1. Przekaźnik klaksonowy
  2. Przekaźnik zapalniczki
  3. Przekaźnik główny PGM-FI

Komora silnika

Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników

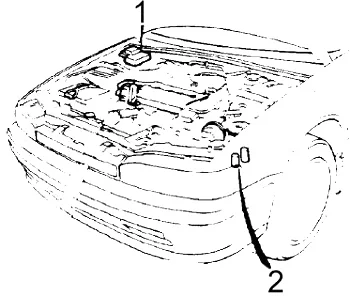

  1. Skrzynka bezpiecznikowa
  2. Uchwyt przekaźnika

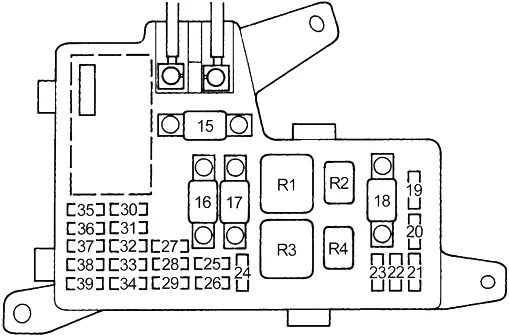

Skrzynka bezpieczników w komorze silnika

Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
15 100 ’90-’91: Akumulator, dystrybucja mocy
80 ’92-’93: Akumulator, dystrybucja mocy
16 40 Sedan, Coupe: przekaźnik odmgławiacza tylnej szyby
30 Wagon: Przekaźnik odmgławiacza tylnej szyby
17 30 Przekaźnik silnika dmuchawy
18 50 Stacyjka
19 20 Reflektory lewe
20 20 Prawy reflektor i wskaźnik świateł drogowych
21 15 ’90-’91: Silnik wentylatora chłodnicy
20 ’92-’93: Przekaźnik wentylatora chłodzącego
22 30 ’90-’91: Automatyczna jednostka kontroli pasów bezpieczeństwa
10 92-93: Światła do jazdy dziennej
23 30 ’90-’91: Automatyczna jednostka kontroli pasów bezpieczeństwa
10 ’93: Wzmacniacz mocy Bose
24 20 Silnik prawego tylnego okna zasilania
25 20 Silnik lewego tylnego okna zasilania
26 20 Silnik prawego przedniego okna elektrycznego
27
28 20 Silnik i przełącznik lewej przedniej szyby elektrycznej
29 20 ’90-’91: Silnik dachu słonecznego
30 ’92-’93: Silnik dachu słonecznego
30 20 Klaksony i obwód świateł hamowania, elektromagnes blokady kluczyka
31
32 20 Jednostka sterująca zamkiem elektrycznym
33 10 Przekaźnik główny PGM-FI
34 15 Silnik wentylatora skraplacza klimatyzacji, zespół czasowy wentylatora chłodzącego
35 10 Włącz sygnał i obwód zagrożenia
36
37 15 Lampka kluczyka zapłonu, światło kopuły, lampki sufitowe, zapalniczka, antena mocy, zintegrowana jednostka sterująca
38 15 Boczne światła obrysowe, tylne światła, schowek na rękawiczki i oświetlenie tablicy rejestracyjnej, opcja „C”, światła na desce rozdzielczej i obwód ściemniacza, oświetlenie panelu sterowania ogrzewaniem, przełącznik klimatyzacji i oświetlenie lusterka kosmetycznego, zintegrowana jednostka sterująca
39 7,5 PGM-FI ECU, automatyczna jednostka sterująca skrzynią biegów, odtwarzacz kaset stereo/radio, zegar i automatyczny pas bezpieczeństwa
Przekaźniki
R1 Reflektor
R2 Zasilanie okna
R3 Opornik
R4 Wentylator chłodnicy
Zobacz także:  Honda Prelude II (1982-1987) - schematy bezpieczników i przekaźników

Uchwyt przekaźnika komory silnika

Honda Accord IV (1989-1993) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji
R2 Wentylator skraplacza

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 5 / 5. Liczba głosów: 1

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.
