W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord IX z lat: 2016, 2017.

Honda Accord IX, znany również jako Honda Accord CR/CP, był produkowanym w latach 2012-2017 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Jest to kolejna generacja popularnej linii Accord, która kontynuowała sukces swoich poprzedników.

Honda Accord IX charakteryzował się nowoczesnym i dynamicznym wyglądem, który łączył elegancję z sportowym akcentem. Samochód był dostępny zarówno jako sedan, jak i coupe, zapewniając klientom różnorodność wyboru w zależności od ich preferencji stylu i funkcjonalności.

Wnętrze Honda Accord IX oferowało wysoką jakość wykonania i dbałość o szczegóły. Kabina była przestronna i komfortowa, zapewniając wygodne miejsce dla kierowcy i pasażerów. Materiały użyte we wnętrzu były solidne i trwałe, a ergonomiczne rozmieszczenie elementów umożliwiało łatwe i intuicyjne obsługiwanie różnych funkcji samochodu.

Honda Accord IX wyposażona była w zaawansowane technologie i udogodnienia, takie jak system multimedialny z dotykowym ekranem, nawigację satelitarną, system audio wysokiej jakości, klimatyzację dwustrefową, podgrzewane fotele, elektryczne sterowanie fotela kierowcy i wiele innych. Dodatkowo, samochód oferował wiele systemów bezpieczeństwa, takich jak system monitorowania martwego pola, adaptacyjny tempomat, system automatycznego hamowania i wiele innych.

Pod względem napędu Honda Accord IX oferował różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnej pojemności i mocy. Silniki te zapewniały osiągi, efektywność paliwową i dynamikę jazdy, dostosowując się do potrzeb różnych klientów.

Honda Accord IX cieszył się reputacją niezawodności i solidności. Samochód ten oferował również przyjemną jazdę dzięki dobrze zestrojonej zawieszeniu, które zapewniało pewne prowadzenie i komfort na różnych nawierzchniach drogowych.

Zobacz także:  Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Podsumowując, Honda Accord IX był udanym modelem, który kontynuował tradycję jakości, komfortu i niezawodności związanych z linią Accord. Oferował nowoczesny design, przestronne wnętrze, zaawansowane technologie i wysoki poziom bezpieczeństwa. Był to samochód, który spełniał oczekiwania klientów poszukujących nie tylko praktyczności i wydajności, ale również stylu i komfortu jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się pod deską rozdzielczą.
Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

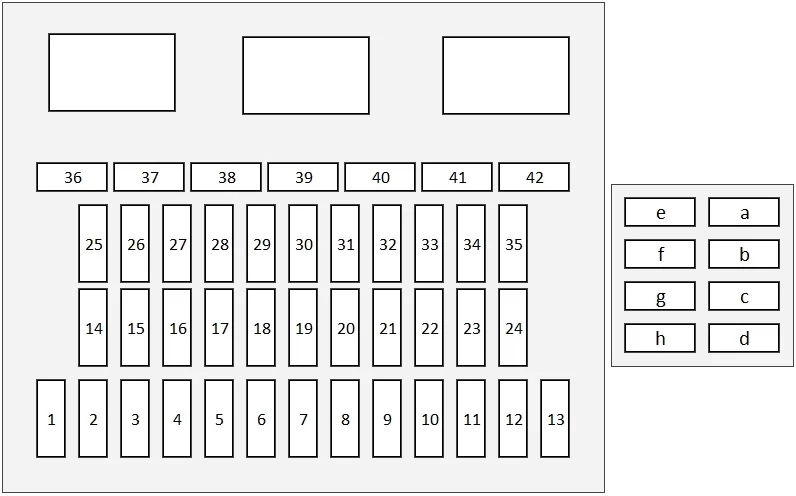

Honda Accord IX (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Klimatyzacja 7,5 A
2 DRL – światła do jazdy dziennej 7,5 A
3
4
5 Licznik 7,5 A
6 SRS 7,5 A
7 Opcja (7,5 A)
8 PANNA SOL 10 A
9 Pompa paliwowa 20 A
10 ABS/VSA 7,5 A
11
12 Przednia wycieraczka 7,5 A
13 ACG 15 A
14 Gniazdo zasilania tylnych akcesoriów (przedział konsoli) (20A)
15 Elektrycznie pochylany fotel kierowcy (opcja) (20A)
16 Szyberdach (opcja) (20A)
17 Podgrzewacze siedzeń przednich (opcja) (20A)
18
19 Odblokowanie drzwi bocznych pasażera 10 A
20 Odblokowanie tylnych drzwi po stronie kierowcy 10 A
21 Zamek drzwi kierowcy 10 A
22 Zamek drzwi bocznych pasażera 10 A
23 Odblokowanie drzwi kierowcy 10 A
24 SRS 10 A
25 Oświetlenie 10 A
26 Blokada klawiszy 7,5 A
27 Światła postojowe 10 A
28 Podparcie lędźwiowe (opcja) (10 A)
29 Prawe światło drogowe 10 A
30 Spryskiwacze 15 A
31 SMART (opcja) (10 A)
32 Okno zasilania kierowcy 20 A
33 Elektryczna szyba pasażera z przodu 20 A
34 Tylne okno zasilania po stronie kierowcy 20 A
35 Tylne okno elektryczne po stronie pasażera 20 A
36 Elektrycznie przesuwany fotel kierowcy (opcja) (20A)
37 AKCESORIUM 7,5 A
38
39 Światło drogowe lewego reflektora 10 A
40 Gniazdo zasilania akcesoriów przednich (panel konsoli) 20 A
41 Zamek tylnych drzwi po stronie kierowcy 10 A
42 Zamek od drzwi 20 A
a Dźwięk (opcja) (7,5 A)
b ACM (opcja) (20A)
c Podgrzewacze tylnych siedzeń (opcja) (15A)
d Wzmacniacz premium (opcja) (20A)
e
f
g Elektrycznie pochylany fotel pasażera (opcja) (20A)
h Elektrycznie przesuwany fotel pasażera (opcja) (20A)

Komora silnika

Zobacz także:  Honda Civic IX (2014-2015) - schematy bezpieczników i przekaźników

Znajduje się w pobliżu zbiornika płynu hamulcowego.
Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Accord IX (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Akumulator 125 A
2 EPS 70 A
2 Główna skrzynka bezpieczników 1 (60A)
2 Skrzynka bezpieczników opcja 1 (40A)
2
2
2 ABS/VSA FSR 20 A (z LKAS) / 40 A (bez LKAS)
2 Silnik ABSA/SA 40 A (z LKAS) / 30 A (bez LKAS)
3
3
3
3
4 Przednie światło przeciwmgielne (modele z systemem SMART Entry mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu) (10 A)
5 Klakson 10 A
6 Światła stop 10 A
7 FI Sub 15 lat
8 DRL – światła do jazdy dzinnej (7,5 A)
9 Cewka IG 15 A
10 Wtryskiwacz (4-cyl) / – (6-cyl) (20 A) (4-cyl) / – (6-cyl)
11 Światła awaryjne 15 A
12 Główna skrzynka bezpieczników 2 60 A
12 Skrzynka bezpieczników Opcja 2 (40A)
12 IG Główny 1 30 A (z systemem wejściowym SMART) / 50 A (bez systemu wejściowego SMART)
12 IG Main 2 (modele z systemem wejściowym SMART) 30 A
12 – (Modele bez systemu wejściowego SMART)
12 Silnik wentylatora pomocniczego 20 A (4-cyl) / 30 A (6-cyl)
12 Główne światła mijania 30 A
12 Skrzynka bezpiecznikowa 30 A
12 Silnik wycieraczek 30 A
12 Główny silnik wentylatora 30 A
12 Rozrusznik (modele z systemem SMART entry) 30 A
12 – (Modele bez systemu wejściowego SMART)
13 Tylny odmgławiacz 40 A
14 Silnik nagrzewnicy 40 A
15 FI Główny 15 A
16 Podgrzewane lusterko zewnętrzne (4-cyl) / – (6-cyl) (10 A) (4-cyl) / – (6-cyl)
17 Sprzęgło MG 7,5 A
18 DBW 15 A
19 Małe światło 20 A
20 Wewnętrzne światło 7,5 A
21 Zapasowy 10 A
22 Audio 10 A
23 Timer wentylatora 7,5 A
24 Prawy reflektor mijania 10 A
25 Światła mijania lewego reflektora 10 A
26 ABS/VSA ECU (z LKAS) / – (bez LKAS) 7,5 A (z LKAS) / – (bez LKAS)
